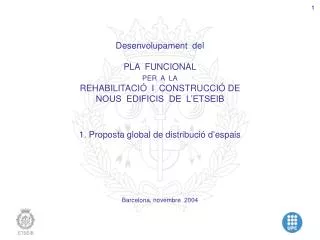

  1. ETSEIB Desenvolupament del PLA FUNCIONALPER A LAREHABILITACIÓ I CONSTRUCCIÓ DENOUS EDIFICIS DE L’ETSEIB 1. Proposta global de distribució d’espais Barcelona, novembre 2004

  2. G G’ F L B E A D H I C C’ Imatges Proposta PROPOSTA ILLA ETSEIBU.P.C. MARÇ 2004

  3. L C’ G’ Imatges Proposta PROPOSTA ILLA ETSEIBU.P.C. MARÇ 2004

  4. a) PLA FUNCIONAL, aprovat per la Junta d’Escola del 25.4.03 (pàg. 30) : Quadre 14. Distribució d’espais entre edificis b) PROPOSTA d’implementació:

  5. Avda. Diagonal C. Adolf Florensa SITUACIÓ ACTUAL H I A B C D G E F SUPERFICIE ACTUAL (útils – constr.) Edifici m2 -m2Edifici m2 - m2 A - B 3080 3551 I 6017 6693 C 1889 2196 D-E-F 5228 6016 G 4130 4601 H 20747 23680 Total 41091 46737 + Aparcam. 4220

  6. Edifici L H Edifici G’ I B D G E F C Edifici C’ SITUACIÓ FINAL SUPERFICIE ACTUAL (útils – constr.) SUPERFICIE FINAL (útils – constr.) Edifici m2 -m2Edifici m2 - m2 Edifici m2 - m2 Edifici m2 - m2 A - B 3080 3551 I 6017 6693 A* - B 1700 1959 I* 5882 6543 C 1889 2196 C* 1566 1785 L 15280 17266 D-E-F 5228 6016 D-E-F 5576 6416 C’ 2105 2400 G 4130 4601 G 4130 4601 G’ 1131 1300 H 20747 23680 H (-1/6) 13480 15310H (7/11) 7285 8370 Total 41091 46737 + Aparcam. 4220Total 58135 66204 + Aparcam. 4050 (PFun. 48975 55476 + Aparcam. 4220)Habilit. 50850 57580 + Aparcam. 4050

  7. SITUACIÓ FINAL: RESUM DE SUPERFICIES Espai Pla Funcional (m2) Proposta (m2) Ubicació Aules i Seminaris 3750 3750 L2 – L4 Aules Informàtiques 900 900 L-1 Biblioteca 2400 2500 I1 i L1 Sales d’estudi 492 500 L-1 Bar, Restaurant i Menjador PDI i PAS 1100 1100 L0 Delegació i Associacions 450 450 L1 Centre de Càlcul (175) 175 L2 o H Oficina de Manteniment (36) 36 H0 Magatzem i Taller Manteniment (150) 200 G-1 Sala Professors i sala PAS (-) 110 H0 Botiga i Copisteria (90) 120 L-1 Taller impremta (220) 135 H-1 Direcció, Serveis Generals, Sala d’Actes, etc. (3744) 3744 I Passadissos, Escales, Sanitaris i zones comuns 4413 5622 -

  8. SITUACIÓ FINAL: RESUM DE SUPERFICIES Espai Pla Funcional (m2) Proposta (m2) Ubicació Dep. Ciència Materials i Enginyeria Metal·úrgica 2228 2311 E Dep. Enginyeria de la Construcció 137 137 H0 Dep. Eng. de Sistemes i Automàtica Industrial 1750 1750 H0 i H2 Dep. Enginyeria Elèctrica 2428 2428 A - B Dep. Enginyeria Electrònica 1327 1327 H2 Dep. Eng. Hidràulica, Marítima i Ambiental 30 30 F Dep. Enginyeria Mecànica 1761 1784 D Dep. Enginyeria Química 5500 5530 G - G’ Dep. Estadística i Investigació Operativa 461 470 L7 Dep. Expressió Gràfica a l’Enginyeria 754 720 L5 Dep. Física i Eng. Nuclear – Secció Física 1197 1270 L7 Dep. Física i Eng. Nuclear – Secció Eng. Nuclear 1641 1578 C – C’ Dep. Llenguatges i Sistemes Informàtics 555 550 L6 Dep. Màquines i Motors Tèrmics 2154 2176 C’ – H3 Dep. Matemàtica Aplicada 1205 1190 L6 Dep. Mecànica de Fluids 1320 1320 F Dep. Organització d’Empreses 888 888 H1 Dep. Projectes d’Enginyeria 1073 1020 L5 Dep. Resistència de Materials i Estructures a l’Eng. 1612 1612 H-1 i H0 Institut d’Organització i Control 1000 1000 H4 Institut de Tècniques Energètiques 1300 1300 C – C’ Centre de Previsió de Riscos Laborals i Ergonomia 400 400 H5 Centre de Recerca de l’Història de la Tècnica 120 120 H4 Càtedres Empresa 700 700 H5

  9. ÀMBITS Color Àmbit I : Zona Estudiants El Pla Funcional agrupa els II : Zona Direcció i Gestió espais de l’Escola en 4 àmbits: III : Zona Departaments, Instituts i Centres de Recerca IV : Zona Aparcament i Zones verdes Pendent de rehabilitació posterior: V : Zona Centres de Recerca i Transferència de Tecno.

  10. Planta -2 Rampa Planta -1 APARCAMENT (Planta –2) Av. Diagonal C. Pascual i Vila C. Pau Gargallo Edificis Aparcament Entrada / Sortida

  11. Av. Diagonal C. Pascual i Vila C.Adolf Forensa C. Pau Gargallo Edificis Plaça i zona verda (3800 m2) PLANTA 0

  12. Av. Diagonal C. Pascual i Vila C.Adolf Forensa C. Pau Gargallo CIRCULACIÓ A LA PLANTA 0 Edificis Circulació vertical (escales, ascensors) Passadissos i halls actuals Entrada principal Passadissos i halls nous Altres accessos possibles

  13. Avda. Diagonal Cota “0” (Entrada Diagonal) C. Adolf Florensa - 2 - 1 0 1 2 3 4 5 6 7 EDIFICIS L i G’ SUPERFICIES (útils) Planta m2 Planta m2 Planta m2 Totals m2 -2 4250 2 1740 6 1740 Aparcament 4050 -1 3570 3 1740 7 1740 Aules, Dept. 17420 0 1735 4 1740 Total Edifici L 21470 1 1475 5 1740 Total Edifici G’ 1300

  14. Pavelló “ I ” actual ( Direcció) EDIFICIS L i G’ Pavelló “ G ” actual ( Eng. Química) Pavelló “ A ” actual ( Eng. Elèctrica)

  15. - 2 EDIFICIS L i G’ PLANTA -2 Color Espai Pla Funcional (m2) Proposta (m2) Aparcament 4220 4050 Magatzem Biblioteca (78) 200

  16. - 1 EDIFICIS L i G’ (A) PLANTA -1 Color Espai Pla Funcional (m2) Proposta (m2) Dept. Enginyeria Elèctrica (2428) 650 Ampl. Dep. Enginyeria Química (1761) 319 Sales d’estudi 492 500 Aules informàtiques 900 900 Centre de Càlcul (174) 200 Zona Comercial (90) 120

  17. Cota “0” (Entrada Diagonal) 0 EDIFICIS L i G’ PLANTA 0 Color Espai Pla Funcional (m2) Proposta (m2) Dept. Enginyeria Elèctrica (2428) 306 Bar i Restaurant 1100 1100 Zona Comercial (90) 100

  18. 1 2 G (Dp. Eng. Química) EDIFICIS L i G’ PAVELLÓ G’ Color Espai Pla Funcional (m2) Proposta (m2) Ampl. Dep. Eng. Química (5500) 1300

  19. (Biblioteca actual) 1 EDIFICIS L i G’ PLANTA 1 Color Espai Pla Funcional (m2) Proposta (m2) m2 Ampliació Biblioteca (2400) 850 Dele. Estudiants i Associacions 450 450

  20. 2 3 4 EDIFICIS L i G’ PLANTA 2, 3 i 4 Color Espai Pla Funcional (m2) Proposta (m2) Aules i Seminaris 3750 3750

  21. 5 EDIFICIS L i G’ PLANTA 5 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Expresió Gràfica a l’Eng. 754 720 Dep. Projectes a l’Eng. 1073 1020

  22. 6 EDIFICIS L i G’ PLANTA 6 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Matemàtica Aplicada I 1205 1190 Dep. Lleng. i Sist. Informàtics 555 550

  23. 7 EDIFICIS L i G’ PLANTA 7 Color Espai Pla Funcional (m2) Proposta (m2) Dp. Fís. i En. Nu. (Sec. Física) 1197 1270 Dp. Estadís. i Invest. Operat. 461 470

  24. - 2 - 1 7 0 1 3 2 4 5 6 EDIFICIS L i G’ EDIFICIS L i G’ Color Espai Color Espai Aparcament Dep. Enginyeria Química (ampliació) Aules informàtiques Dep. Expressió gràfica a l’enginyeria Sales d’estudi Dep. Projectes a l’enginyeria Aules i Seminaris Dep. Matemàtica Aplicada I Delegació d’estudiants i Associacions Dep. Lleng. i Siste. Informàtics Bar i restaurant Dep. Fís. i Eng. Nucl. ( Sec. Física) Biblioteca (ampliació) Dep. Estadística. i Invest. Operativa Centre de Càlcul Dep. Enginyeria Elèctrica

  25. EDIFICIS B, C, C’, D, E, F,G (Versió 4) EDIFICIS B, C, C’, D, E, F i G Color Espai Pla Funcional (m2) Proposta (m2) Dep. Enginyeria Química (5500) 3330 Dep. Enginyeria Elèctrica (2428) 1472 Dep. Mecànica de Fluids / Dep. Eng. Hidr. i Mar. 1350 1350 Dep. Ciència d. Materials i Eng. Metal. 2228 2038 Dep. Enginyeria Mecànica 1761 1761 Dep. Física i Eng. Nuclear (Se. Eng. Nulear) 1641 1578 Dep. Màquines i Motors Tèrmics (2154) 726 INTE 1300 1300 Magatzem Manteniment (147) 200 Aules 1300 1300

  26. - 1 0 2 1 3 4 5 6 EDIFICI H SUPERFICIES (constr.) Planta m2 Planta m2 Planta m2 -2 567 3 1674 8 1674 Total Edifici H 23680 m2 (constr.) -1 2444 4 1674 9 1674 Total Edifici H 20747 m2 (útils) 0 2477 5 1674 10 1674 1 1452 6 1674 11 1674 Total habilitat 13462 m2 (útils) 2 1674 7 1674

  27. - 1 EDIFICI H PLANTA -1 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Resist. Mat. i Estruc. a l’Eng. (1612) 1100

  28. 0 EDIFICI H PLANTA 0 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Resist. Materials i Estruc. a l’Enginyeria (1612) 512 Dep. Enginyeria de la Construcció 137 137 Dep. Eng. Sist. Automàtics i Inform. Industrial (1750)450 Sala Professors i Sala PAS - 110 Oficina Manteniment - 36 Sales de reunions - 70 Passadissos, escales, ascensors-300

  29. 1 EDIFICI H PLANTA 1 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Organització d’Empreses 888 888 Passadissos, escales, ascensors - 137

  30. 2 EDIFICI H PLANTA 2 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Eng. Sistem. Auto. i Infor. Indus. (1750) 1300 Passadissos,escales, ascensors - 150

  31. 3 EDIFICI H PLANTA 3 Color EspaiPla Funcional (m2) Proposta (m2) Dep. Enginyeria Electrònica (1327) 1327 Passadissos, esalec, ascensors - 150

  32. 4 EDIFICI H PLANTA 4 Color Espai Pla Funcional (m2) Proposta (m2) Dep. Màquines i Motors Tèrmics (2154) 1300 Passadissos, escales, ascensors - 150

  33. 5 EDIFICI H PLANTA 5 Color Espai Pla Funcional (m2) Proposta (m2) IOC 1000 1000 Centr. Recerca Historia Tècnica i Ciència 120 120 Passadissos, escales, ascensors - 150

  34. 6 EDIFICI H PLANTA 6 Color Espai Pla Funcional (m2) Proposta (m2) Centr. Prevenció i Riscos Laborals 400 400 Càtedres Empresa 700 650 Grups de recerca temporals - 250 Passadissos, escales, ascensors - 150

  35. EDIFICI H 11 7 PLANTA 7 - 11 Color Espai Pla Funcional (m2) Proposta (m2) Centr. de Recerca i Transf. Tecnologia - 6535 Passadissos, escales, ascensors- 750

  36. EDIFICI H EDIFICI H Color Espai Color Espai Dep. Resist. Materials i Estruc. a l’ Engin. Cen. de Recerca Historia Ciènciai Tècnica Dep. Enginyeria de la Construcció IOC Dep. Eng. Sist. Automàtics i Inform. Industrial Cen. de Prev. Riscs Laborals i Ergonomia Dep. Organització d’Empreses Càtedres Empresa Dep. Enginyeria Electrònica Centres de Recerca i Transf. de Tecnolog. Dep. Màquines i Motors Tèrmics Grups de recerca temporals Passadissos, escales, ascensors

  37. SITUACIÓ FINAL Color Espai Color Espai Aparcament Departaments Aules informàtiques Instituts i Centres de Recerca Sales d’estudi Direcció i Serveis Centrals Aules i Seminaris Passadissos i zones comuns Del. d’Estudiants i Associacions Càtedres Empresa Bar i restaurant Grups de recerca temporals Biblioteca Centr. de Recerca i Transfe. de Tecnologia
