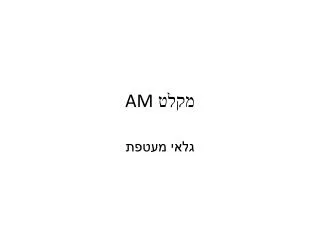

  1. מקלט AM גלאי מעטפת

  2. מקלט AM- גלאי מעטפת • אחד המרכיבים המרכזיים במקלט הוא הגלאי. • במקלט AM הגלאי הוא גלאי מעטפת (envelope detector) • הגלאי עוקב אחרי שיאי הגל הנושא המאופנן. • "משרטט" את צורת המעטפת שלו.

  3. מקלט AM- גלאי מעטפתפעולת הגלאי

  4. מקלט AM- גלאי מעטפתפעולת הגלאי • ברגע t=0, Xam(t) חיובי • הדיודה מוליכה והקבל נטען במהירות, עד למתח השיא. • כאשר Xam(t) מתחיל לרדת הדיודה נחסמת והקבל פורק את מטענו דרך נגד R באיטיות. • ושוב כאשר המתח עולה ועובר את מתח הקבל הדיודה נפתחת.

  5. מקלט AM- גלאי מעטפתשיקולי תכנון אם קבוע הזמן קטן מדי אות המוצא אינו עוקב היטב אחר המעטפת אם קבוע הזמן גדול מדי הפריקה תהיה איטית.

  6. מקלט AM- גלאי מעטפתשיקולי תכנון • בגלל המעברים החדים של מתח על הנגד, נוצרים תדרים גבוהים • מוסיפים מסנן תדרים נמוכים • יש גם זרם ישר שאותו צריך לסנן • מוסיפים קבל טורי חוסם זרם ישר.

  7. מקלט AM- גלאי מעטפתשיקולי תכנון וקיבלנו את הגלאי הבא:

  8. מקלט AM- גלאי מעטפתשיקולי תכנון • חייבים לבחור את R ו- C כראוי כך שלא יהיו עיוותים. • אם קבוע הזמן RC יהיה קטן ביחס לזמן מחזור של גל הנושא- הקבל יתפרק בין השיאים. • ולכן:

  9. מקלט AM- גלאי מעטפתשיקולי תכנון • רוצים שמתח הקבל יספיק לעקוב אחר האות המאפנן. • ולכן:

  10. מקלט AM- גלאי מעטפתשיקולי תכנון • מכאן נובע:

  11. מקלט AM- גלאי מעטפת דוגמא: פתרון:

  12. מקלט AM- גלאי מעטפת(דוגמא- המשך) נחשב את האגף השני של המשוואה: נציב את הערכים שקיבלנו:
