  1. Mjerni transformatori Tehnički Fakultet Rijeka Zavod za elektroenergetiku

  2. Mjerni transformatori • Nadzor, upravljanje i zaštita el.postrojenja i uređaja • Mjerene napone i struje svode na veličine koje omogućuju upotrebu instrumenata za nazivne napone od 100V, te nazivne struje od 5 i 1A. • Odvajaju mjerne instrumente od visokih napona u mjernom krugu tako da rukovanje njima postaje bezopasno

  3. Podjela mjernih transformatora • Prema veličini koju transformiraju: • Strujni • Naponski • Mjestu ugradnje: • Za unutarnju i • Za vanjsku montažu • Tipu glavne izolacije • Izolirani papirom impregniranim uljem • Epoksidnom smolom • Plinom SF6

  4. Strujni transformatori za priključak zaštitnih uređaja

  5. Zahtjevi • Da na sekundarnu stranu vjerno prenose primarnu struju u području od nominalne do maksimalno moguće struje KS • Vjerni prijenos struje kvara u samom trenutku pojave kvara • Što manja pogreška u prijenosu primarnih vrijednosti

  6. Definiranje karakteristika ST-a • Za potrebe zaštite definiraju se ST klase P (protection) pri struji Ipn· Ft • Ipn efektivna vrijednost primarne nazivne struje • Ft ili n: granični faktor točnosti (nadstrujni broj) definiran za nazivne vrijednosti

  7. Definiranje karakteristika ST-a • n’ = stvarni nadstrujni broj • n’’ = potreban nadstrujni broj • Ispisuje se zajednička oznaka, primjerice 10P20: klasa točnosti 10P i granični faktor točnosti (n = 20)

  8. Spajanje strujnog transformatora • I1 primarna struja • I2 sekundarna struja • Rv otpor vodiča • Rsst otpor sekundarnog namota STa • PR potrošnja releja Rsst I1 I2 Relej PR Rv

  9. 110kV 1. Zaštitna jezgra: Osnovna (distantna ili diferencijalna zaštita) 2. Zaštitna jezgra: Rezervna (nadstrujna) zaštita Strujni transformator s 5 jezgri 3. Zaštitna jezgra: Zaštita sabirnica 2 mjerne jezgre Poželjan raspored zaštita po jezgrama

  10. Odabir strujnih transformatora • Odabiru se ovisno o uređajima koji će biti priključeni na sekundar, te s obzirom na prilike u primarnom strujnom krugu • Primarna nazivna struja odabire se prema maksimalnoj struji koja teče kroz primarni namot u normalnom pogonu

  11. Potrošnja releja i spojnih vodiča • Pretpostavlja se da je potrošnja releja 0.5VA • Time su pokriveni svi statički i numerički releji • Za otpor spojnih vodiča (Cu, 150m, 6mm2) uzima se 0.5, ili se računa prema: L duljina vodiča S presjek vodiča kvodljivost materijala

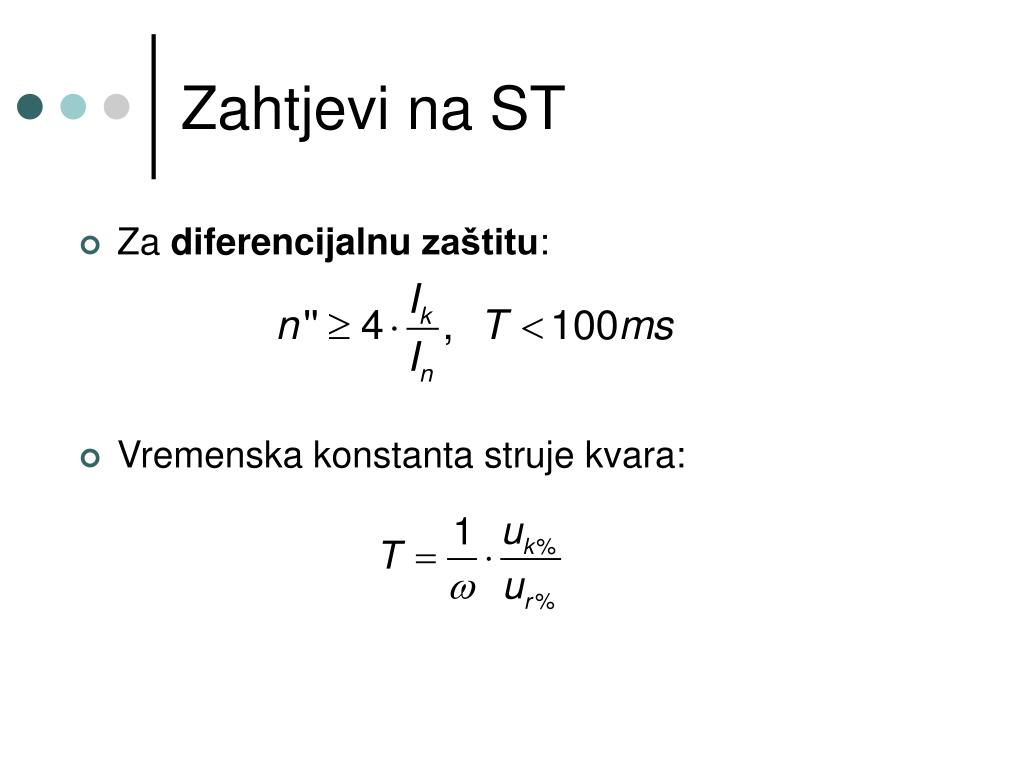

  12. Zahtjevi na ST • Za diferencijalnuzaštitu: • Vremenska konstanta struje kvara:

  13. Zahtjevi na ST • Za nadstrujnu zaštitu:

  14. Zahtijevi na ST • Stvarni nadstrujni broj: • n’>n’’ strujni transformator zadovoljava • Opteretivost strujnog ulaza definirana je strujom koja ulazi u relej i vremenom protjecanja te struje.

  15. Odabir ST – a za diferencijalnu zaštitu transformatora • Jezgra 2000/5 A; 30 VA; 0.5 ; 5P20 • Vodiči: L=50m; S=4mm2 κ=56m/(mm2) • Relej: Pr=0.5VA • Energetski transformator • Nazivni napon 110/21(10.5) kV • Nazivna snaga Sn = 40 MVA • Napon kratkog spoja uk% = 18.5% • Djelatni gubitak snage Pg = 188kW Odabrati ST za NN stranu transformatora.

  16. Odabir ST za nadstrujnu zaštitu vodnog polja • Jezgra 2000/5 A; 10 VA; 1 ; 10P10 • Vodiči: L=11,2m; S=4mm2 κ=56 • Relej: Pr=0.6VA • Max struja kvara u postrojenju Iks = 16kA
