  1. Präsentation barrierefreie Duschen HL Systemlösungen für bodengleiche Duschen Flexible Dichtlippen www.hutterer-lechner.com

  2. Bodenabläufe HL510NPr • geringe Bauhöhe - 80mm! • Ablaufleistung 0,5l/s bei 2cm Stauhöhe • Geruchsdicht auch ohne Sperrwasser! • Aufsatz auf die Fliesenhöhe ablängbar • auch mit Design - Rosten erhältlich HL310NPr Flexible Dichtlippen www.hutterer-lechner.com

  3. Einbindung des Bodenablaufes in eine Feuchtigkeitsabdichtung Siehe Präsentation Bauschutz! www.hutterer-lechner.com

  4. Schallschutz bei Bodenabläufen HL99 Schalldämmelement ● Zur einfachen Positionierung (ohne Mörtelbett) ● Verhindert eine Schallübertragung (Trittschall) vom Bodenbelag über den Estrich auf den Ablaufkörper und weiter auf die Rohdecke ● Im TGM Wien geprüft und bestätigt, dass keine Verschlechterung durch den Einbau eines Gullys gegenüber einem Raum ohne Gully messbar ist. ● Ein Element passend für alle waagrechten Bodenabläufe www.hutterer-lechner.com

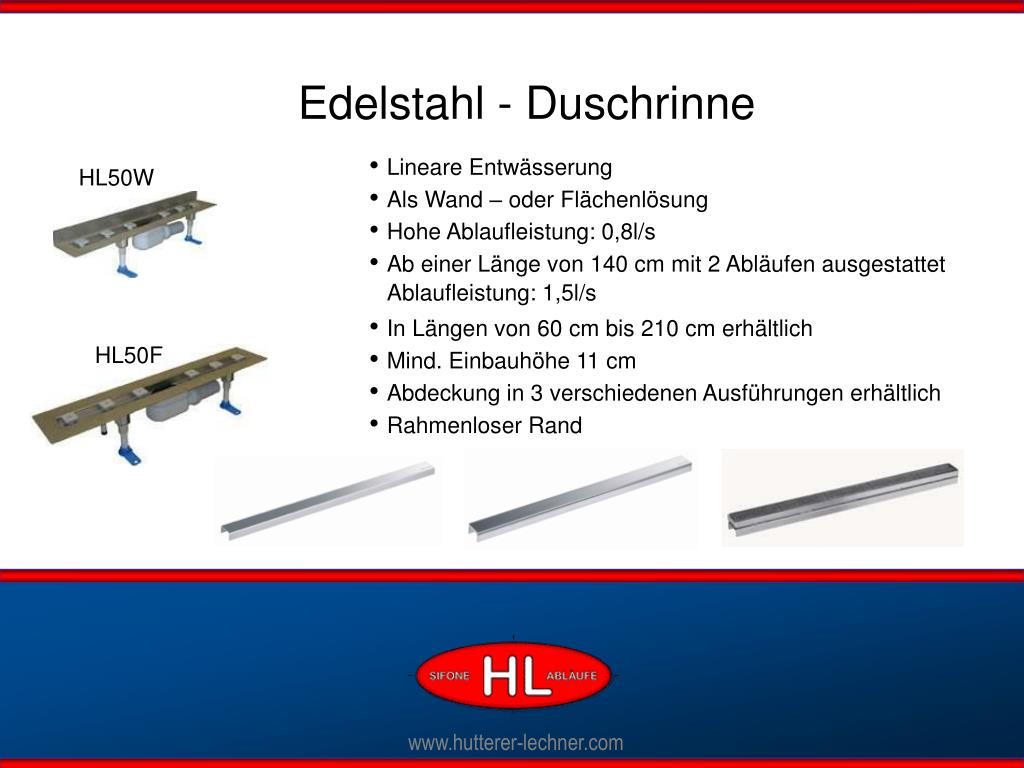

  5. Edelstahl - Duschrinne • Lineare Entwässerung HL50W • Als Wand – oder Flächenlösung • Hohe Ablaufleistung: 0,8l/s • Ab einer Länge von 140 cm mit 2 Abläufen ausgestattet • Ablaufleistung: 1,5l/s • In Längen von 60 cm bis 210 cm erhältlich HL50F • Mind. Einbauhöhe 11 cm Flexible Dichtlippen • Abdeckung in 3 verschiedenen Ausführungen erhältlich • Rahmenloser Rand www.hutterer-lechner.com

  6. Einbindung der Duschrinne in die Feuchtigkeitsabdichtung HL50W • Das Gehäuse der Duschrinne ist mit einem 5 cm umlaufenden • und abgesandetem Rand zur Aufnahme der Verbundabdichtung • ausgestattet • Zur Rissüberbrückung wird ein Dichtband zwischen • Duschrinnenrand und Estrich eingestrichen bzw. eingespachtelt HL50F • Bei der Wandlösung wird das mitgelieferte Butylband zur einen • Hälfte auf den aufgewinkelten Teil der Duschrinne und zur • anderen auf das Mauerwerk verklebt um einen 100% dichten • Übergang zu erreichen Flexible Dichtlippen • Die Sekundärentwässerung erfolgt auf der Abdichtung • unterhalb des Fliesenbelages und kann problemlos in die • Rinne erfolgen. Rahmenlose Ausführung! www.hutterer-lechner.com

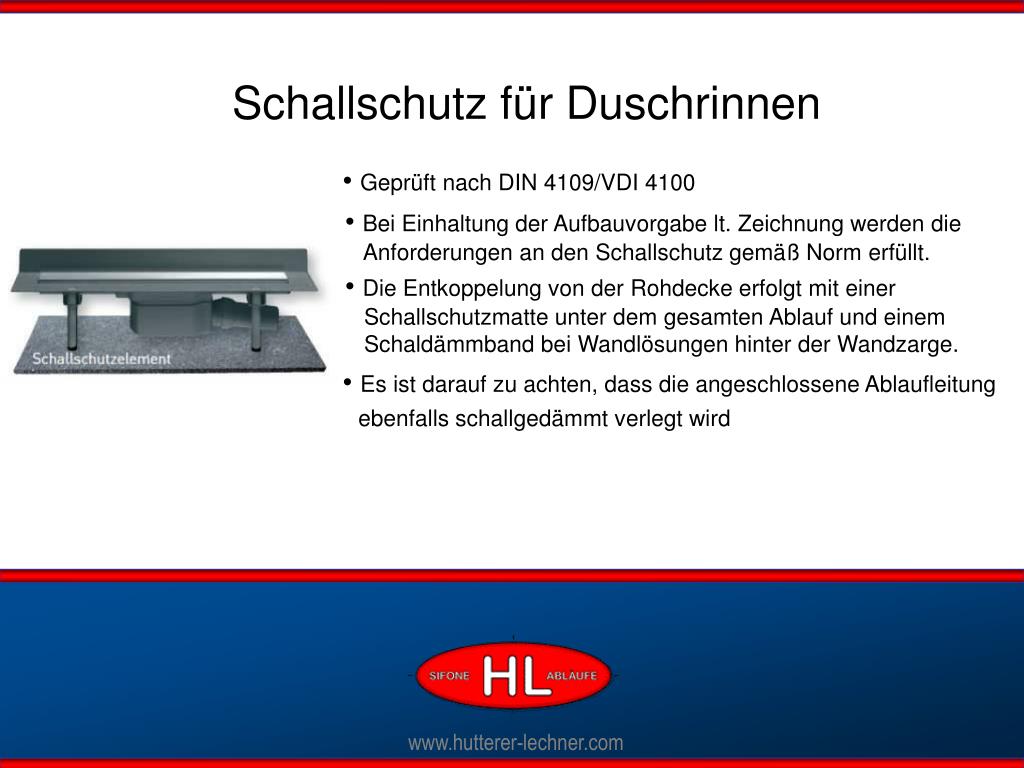

  7. Schallschutz für Duschrinnen • Geprüft nach DIN 4109/VDI 4100 • Bei Einhaltung der Aufbauvorgabe lt. Zeichnung werden die • Anforderungen an den Schallschutz gemäß Norm erfüllt. • Die Entkoppelung von der Rohdecke erfolgt mit einer • Schallschutzmatte unter dem gesamten Ablauf und einem • Schaldämmband bei Wandlösungen hinter der Wandzarge. • Es ist darauf zu achten, dass die angeschlossene Ablaufleitung • ebenfalls schallgedämmt verlegt wird www.hutterer-lechner.com

  8. Flexible Dichtlippen www.hutterer-lechner.com

  9. HL523N Duschplatte HL523N • Duschplatte aus EPS - 30 Hartschaumstoff mit wasserdichter • Beschichtung und zusätzlicher beidseitiger Textilarmierung • Mit in der Platte integriertem 3%-tigen Gefälle • Ablaufleistung: 0,5 l/s • Mit verchromten ABS – Aufsatzrahmen, zur exakten • Höhenanpassung an die Fliesenoberkante • Ablauf mit Drehgelenk für waagrechten und senkrechten • Anschluss HL523U Flexible Dichtlippen • Notwendige Mindesteinbauhöhe: 12.5 cm • Standartabmessungen 90 x 90 cm und 120 x120 cm • Sondermaße möglich! • Unterfütterung entweder mit Füllmasse z.B.: Magerbeton • oder HL523U Unterbauelement www.hutterer-lechner.com

  10. Einbindung der Duschplatte HL523N in die Feuchtigkeitsabdichtung HL523N • Das Duschelement ist umlaufend sowohl beim Übergang • zum Estrich als auch zur Wand mit einem Dichtband und • einer Abdichtungsmasse einzustreichen bzw. einzuspachteln HL523U • Die Sekundärentwässerung erfolgt über das • Aufsatzelement auf dem sich seitlichEntwässerungskanäle • befinden Flexible Dichtlippen www.hutterer-lechner.com

  11. Schallschutz zu HL523N Duschplatte HL523N • Der Schallschutz gemäß DIN 4109/VDI 4100 wir durch das • unterlegen des Schallschutzelement (Gummigranulatmatte) • unterhalb des Unterbaus oder der Füllmasse erreicht • Die Schallentkoppelung zur Wand erfolgt durch den Einsatz • von Randdämmstreifen Flexible Dichtlippen www.hutterer-lechner.com

  12. HL530 Duschblock • EPS 40 Hartschaumteil mit integriertem Lineargefälleund • wasserdichter armierter Textilbeschichtung • Zur Positionierung an der Wand mit 120 cm Baulänge • Individuelle Längenanpassung durch einfaches • ablängen mit einer Handsäge • Mit den Verlängerungselementen HL530V.. sind längere • Maße einfach auszuführen z.B.: Reihenduschen Flexible Dichtlippen • Ablaufleistung: 0,8l/s, mit Geruchsverschlusseinsatz der • auch nach längerer Nichtbenutzung (z.B.: Schulen; Hotels) • geruchsdicht ist • Mit individuell befliesbarem Einlaufrahmen www.hutterer-lechner.com

  13. Danke für Ihre Aufmerksamkeit! Flexible Dichtlippen www.hutterer-lechner.com
