Presentation Transcript


7

学习情境7 数码存储设备数据恢复

任务1 数码存储设备故障检修


7

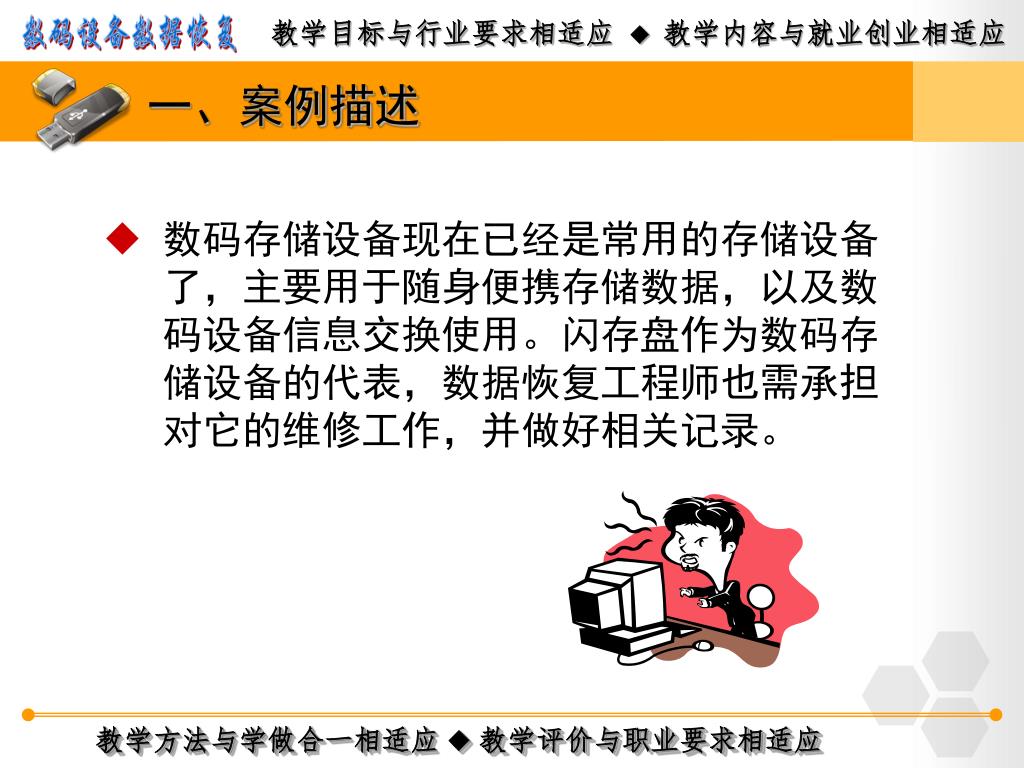

一、案例描述

  • 数码存储设备现在已经是常用的存储设备了,主要用于随身便携存储数据,以及数码设备信息交换使用。闪存盘作为数码存储设备的代表,数据恢复工程师也需承担对它的维修工作,并做好相关记录。


7

二、工作任务

  • 通过案例描述,要求完成如下任务:

    • 掌握闪存盘的工作原理和电路结构

    • 检查并分析闪存盘电路故障

    • 撰写总结报告


7

三、分组讨论

1

闪存盘的结构

闪存盘的工作原理

2

3

如何检修闪存盘电路?


7

四、相关知识点

  • 闪存盘的结构

  • 闪存盘的工作原理

  • 闪存盘的使用与维护

  • 闪存盘的电路分析与检修


7

四、相关知识点 –闪存盘结构


7

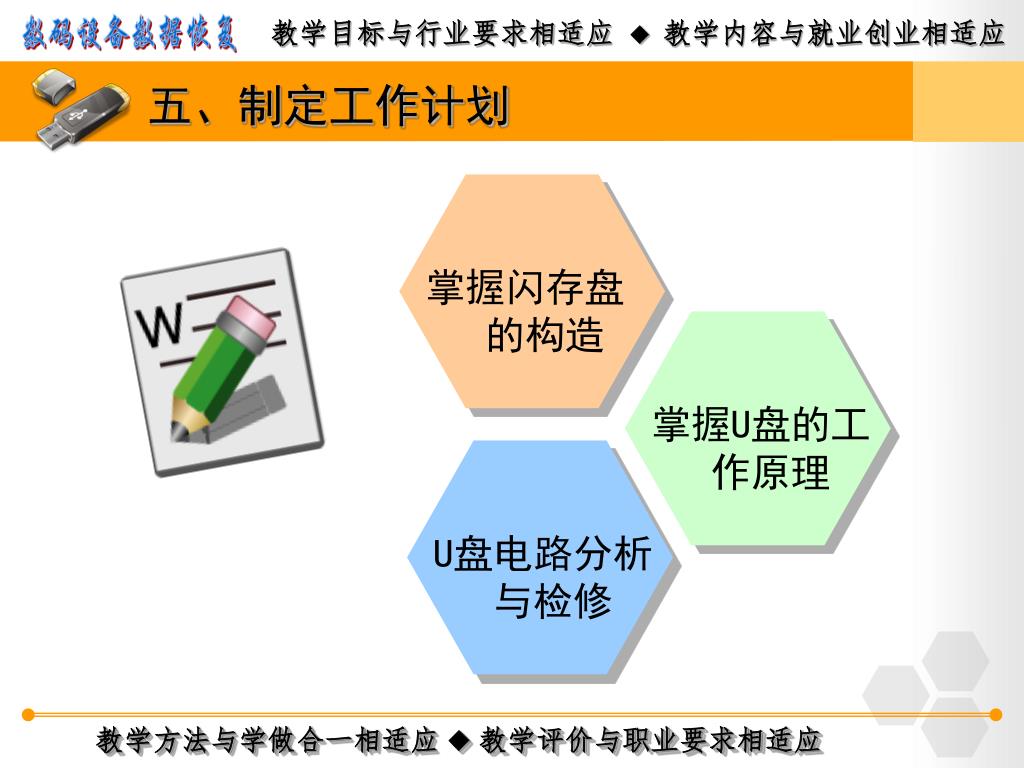

五、制定工作计划

掌握闪存盘的构造

掌握U盘的工作原理

U盘电路分析与检修


7

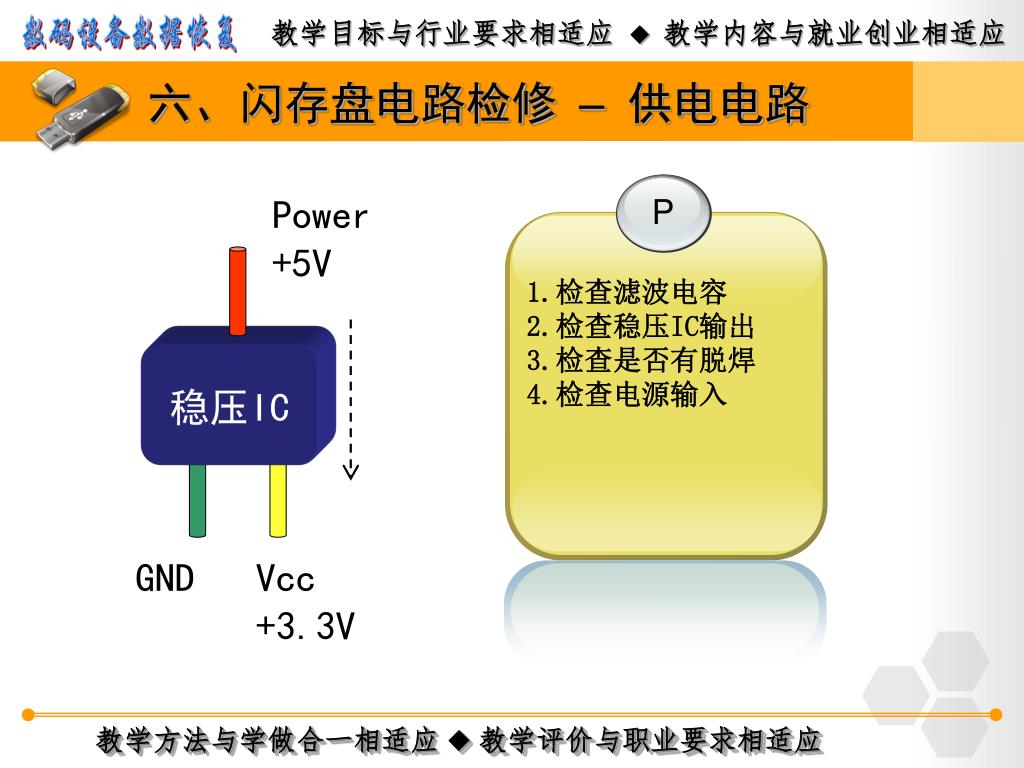

Power

+5V

P

1.检查滤波电容

2.检查稳压IC输出

3.检查是否有脱焊

4.检查电源输入

稳压IC

GND

Vcc

+3.3V

六、闪存盘电路检修 –供电电路


7

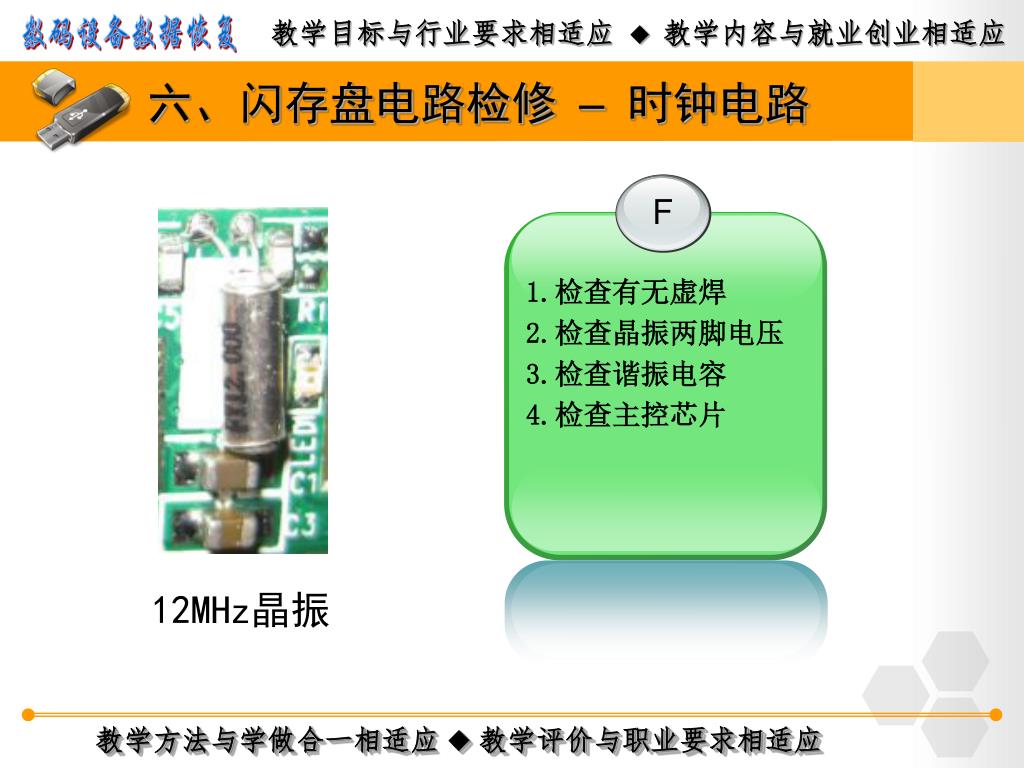

F

1.检查有无虚焊

2.检查晶振两脚电压

3.检查谐振电容

4.检查主控芯片

六、闪存盘电路检修 –时钟电路

12MHz晶振


7

I

1.检查USB接口

2.检查数据线对地电阻

3.检查相连的电阻电感

4.检查主控芯片

六、闪存盘电路检修 –接口电路


7

六、闪存盘电路检修 –其他电路

U盘写保护电路

  • 检查写保护开关

  • 检查Vcc供电

  • 检查PA_WE端口

U盘指示灯电路

  • 检查发光二极管

  • 检查Vcc电压

  • 检查主控芯片


7

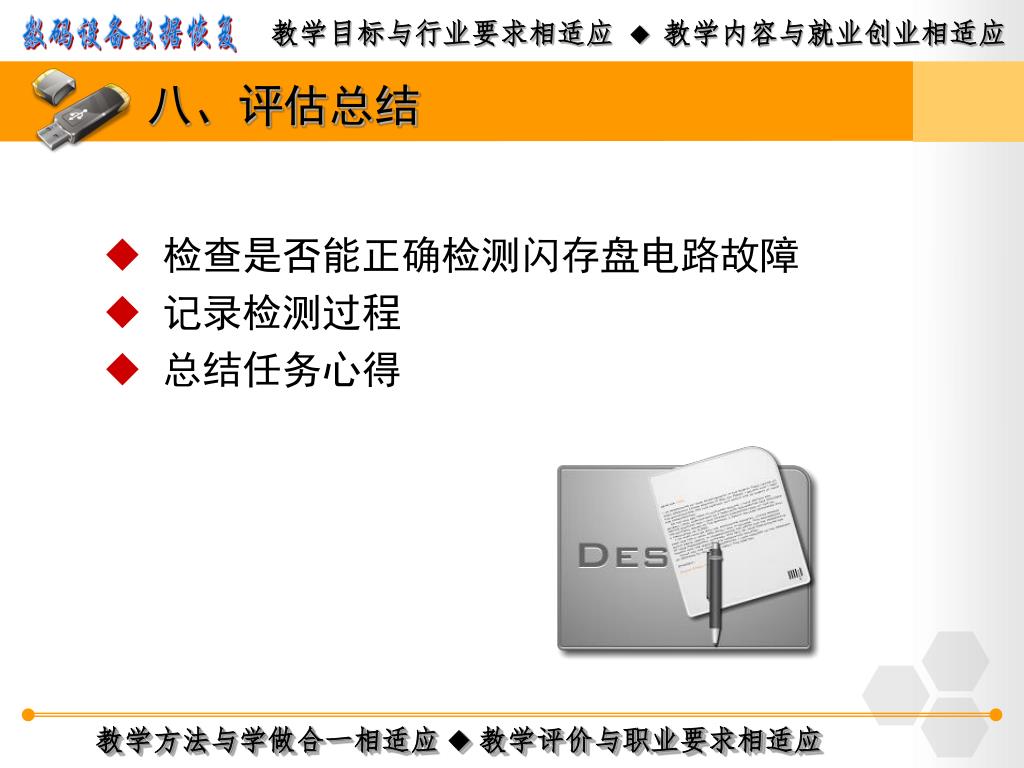

八、评估总结

  • 检查是否能正确检测闪存盘电路故障

  • 记录检测过程

  • 总结任务心得


7

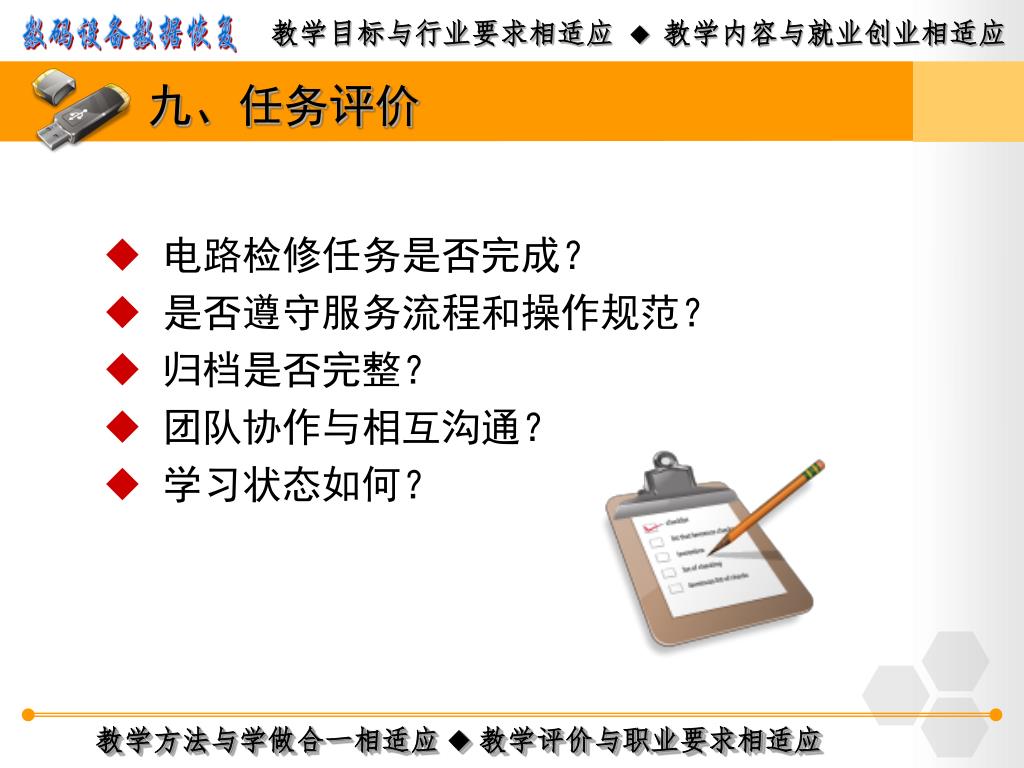

九、任务评价

  • 电路检修任务是否完成?

  • 是否遵守服务流程和操作规范?

  • 归档是否完整?

  • 团队协作与相互沟通?

  • 学习状态如何?
