Presentation Transcript


Renov eerime praegust s steemi

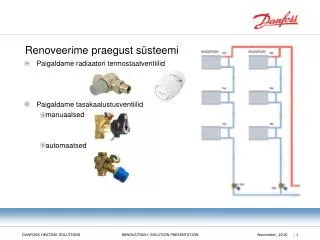

Renoveerime praegust süsteemi

Paigaldame radiaatori termostaatventiilid

Paigaldame tasakaalustusventiilid

manuaalsed

automaatsed


M daviigu ja termostaatventiilide paigaldamine

Möödaviik ühe mõõdu võrra väiksem peatorustiku omast…

tähendab minimaalset radiaatori võimsuse vähenemist,

on kompenseeritud püstiku soojusväljastuse arvelt

on korvatav vee temperatuuri tõstmisega

Radiaatori ühendussõlm

Möödaviigu ja termostaatventiilidepaigaldamine:

Soojusväljastus %

Vooluhulk läbi radiaatori peale

termostaatventiilide ja möödaviigu vähendamist ca 30%.


Tuginedes laiale kogemusele soovitab danfoss kasutada hetorus steemides termostaatventiili t p ra g

Suure avaga- ja väikese takistusega ventiil, RA-G DN 15 Kvs 2,06 ja

DN 20 Kvs 3,16

Sulgeb vooluhulga radiaatorisse

Hästi hooldatav (ventiili sisu on võimalik vahetada)

Tagab müratu reguleerimise

Tuginedes laiale kogemusele soovitab Danfoss kasutada ühetorusüsteemides termostaatventiili tüüp RA-G


Radiaatoris lme lahendus

Radiaatorisõlme lahendus

Möödaviigu kaudu 70%

Radiaatorisse 30%


Tehni line lahendus

Kasutame AB-QM tüüpi vooluhulgapiirikut iga püstiku tagasivoolul (lihtne seadistada, ei vaja täiendavat mõõtmist)

Osalisel koormusel termostaatventiilid on suletud, tagasivoolu temperatuur tõuseb – Tekib vajadus reguleerida vooluhulka püstikus vastavalt tagasivoolu temperatuurile

Meetodid:

omajõulise termostaadiga temp. regul.

elektroonilise regulaatoriga temp. regul.

Tehniline lahendus


1 toru k ttes steem

1-toru küttesüsteem on tasakaalustatud

AB-QM ventiilidega, mis on paigaldatud igale püstikule.

Ruumi temperatuuri reguleeritakse Danfossi 1-toru termostaatventiiliga.

1-toruküttesüsteem

AB-QM

AB-QM

AB-QM


Qt omaj uline termostaat tagasivoolu temperatuuri reguleerimiseks

QT – omajõuline termostaat tagasivoolu temperatuuri reguleerimiseks

PaigaldameQT termostaadi AB-QM ventiilile

Kinnitame QT termostaadi torupinnale

Parema soojusjuhtivuse saavutamiseks soovitame toru ja termostaatanduri vahele määrida termopastat


Renov eerime praegust s steemi

1-toru Renoveerimise+Lahendus

Skeem 1

Tagasivoolu temp. reguleerimineomajõulise termostaadiga(ABQM + ABQT )

AB-QT muudab1-torusüsteemireguleeritavaks vastavalt tegelikule küttevajadusele – vooluhulgad muutuvad nagu 2-toru süsteemis !


Renov eerime praegust s steemi

Innovatiivne lahendus

Tagasivoolu temp. reguleerimiseelektrooniline lahendus

(ABQM + TWA + CCR3 )

Skeem 2

ABQM koos CCR3regulaatoriga võimaldab 1-torusüsteemi juhtida vastavalt tegelikule kütte-

vajadusele – vooluhulgad muutuvad nagu 2-torusüsteemis !


Renov eerime praegust s steemi

Elektrooniline reguleerimine

Energiasääst kogu kütteperioodi vältel

  • CCR3 regulaator reguleerib tagasivoolu temperatuuri vastavalt välisõhu temperatuurile

  • tagasivoolu temperatuuri saab vabalt reguleerida kaheksas punktis

    (+/- 10°C)

  • soovitav määrata tagasivoolu temperatuuri seadepunktid vastavalt igale objektile


Energ iakulu v rdlus

Energiakulu võrdlus

Kokkuvõte:

Soovituslik lahendus, kus suhteliselt väikeste kuludegasaavutame märkimisväärse energia- ja rahalise säästu. Tasuvusaeg on lühike !

Tasuvusaeg arvutatud energiasäästu põhjal


Renov eerime praegust s steemi

Ruumitemperatuuri reguleerimine

Koos:RA-G + RA2000/RA5060

Tasakaal. püstikute vooluhulgad

Koos:

AB-QM

Tagastuva temper. reguleerimine

Koos:

AB-QM + QT

Tagasivoolu temp. optimeerimine

Koos:AB-QM + CCR3 + TWA-Z

Ühetoruküttesüsteemi renoveerimine+ lahendus
