Eletrônica Digital IIELT013

Engenharia de Computação

registradores
Aula 6Registradores

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

flip flops
Flip-Flops

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

registrador de deslocamento 1
Registrador de deslocamento (1)
  • FUNÇÃO: armazenar mais de 1 bit
  • Dados inseridos/disponibilizados na forma PARALELA e SERIAL

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

registrador de deslocamento 2

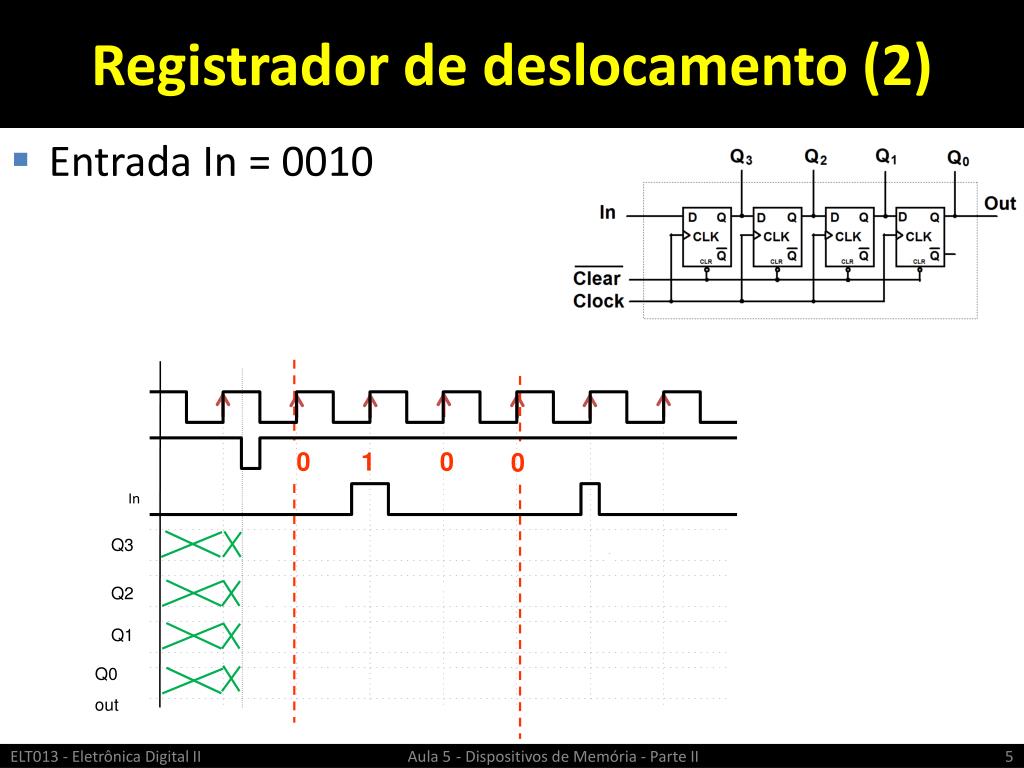

Registrador de deslocamento (2)
  • Entrada In = 0010

0

1

0

0

In

Q3

Q2

Q1

Q0

out

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

registrador de deslocamento 3
Registrador de deslocamento (3)
  • Entrada In = 0010

0

1

0

0

In

0

Q3

0

Q2

1

Q1

Q0

out

0

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

aplica es de registradores
Aplicações de Registradores

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

convers o serial paralelo
Conversão Serial/Paralelo

FIM

inicio

1

0

0

1

0

0

1

0

0

1

0

0

Q3

Q1

Q2

Q0

1

0

0

0

0

0

0

1

0

0

1

0

... 1001

1

0

1

0

1

0

0

1

Após 4 ciclos 1001

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

convers o paralelo serial 1
Conversão Paralelo/Serial (1)

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

convers o paralelo serial 11

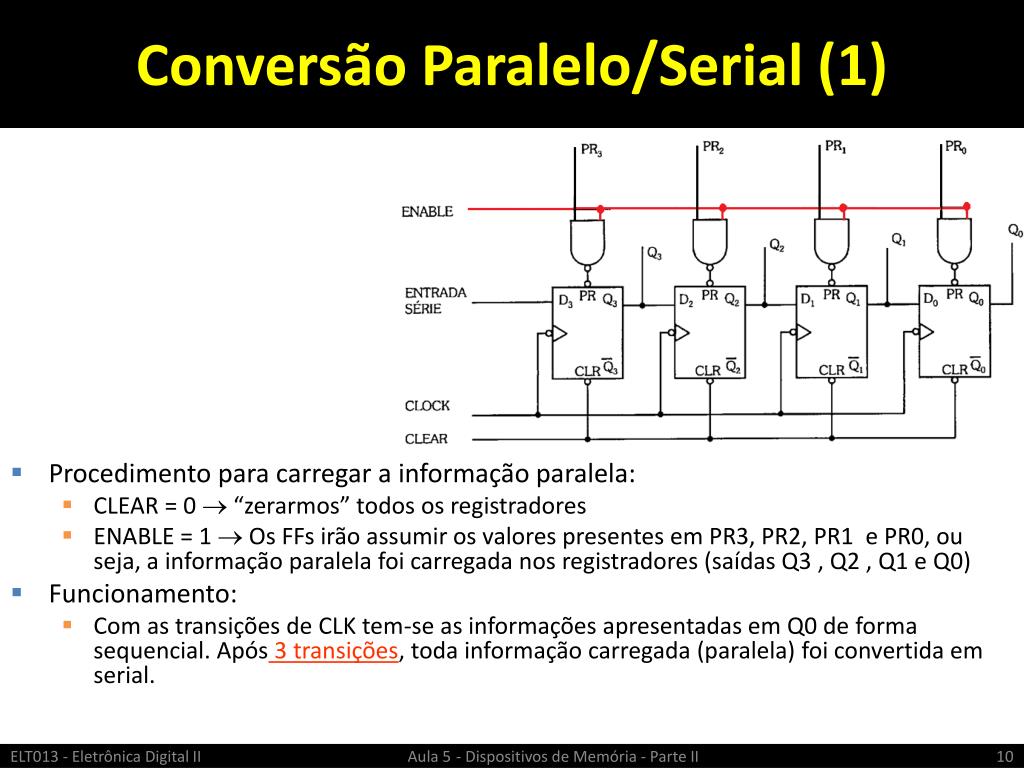

Conversão Paralelo/Serial (1)
  • Procedimento para carregar a informação paralela:
    • CLEAR = 0  “zerarmos” todos os registradores
    • ENABLE = 1  Os FFs irão assumir os valores presentes em PR3, PR2, PR1 e PR0, ou seja, a informação paralela foi carregada nos registradores (saídas Q3 , Q2 , Q1 e Q0)
  • Funcionamento:
    • Com as transições de CLK tem-se as informações apresentadas em Q0 de forma sequencial. Após 3 transições, toda informação carregada (paralela) foi convertida em serial.

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

convers o paralelo serial 2
Conversão Paralelo/Serial (2)

1

1

0

0

1

1100 - paralelo

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

divis o e multiplica o por 2
Divisão e Multiplicação por 2
  • Multiplicação
    • Desloca-se para ESQUERDA
  • Divisão
    • Desloca-se para DIREITA

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

transfer ncia entre registradores
Transferência Entre registradores

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

paralelo paralelo
Paralelo/Paralelo

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

s rie s rie
Série/Série

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

sequ ncia t pica de uma ula
Sequência típica de uma ULA
  • Unidade de controle recebe uma instrução determinando que um determinado valor na memória deve ser somado ao valor do acumulador;
  • Valor é transferido da memória para o registra dor B;
  • Valores do acumulador e do registrador B são apresentados à lógica de adição que executa a soma e armazena o resultado no acumulador;
  • Resultado pode ser mantido

no acumulador para operações

subsequentes ou ser transferido

para a memória.

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

unidade l gica aritm tica 1

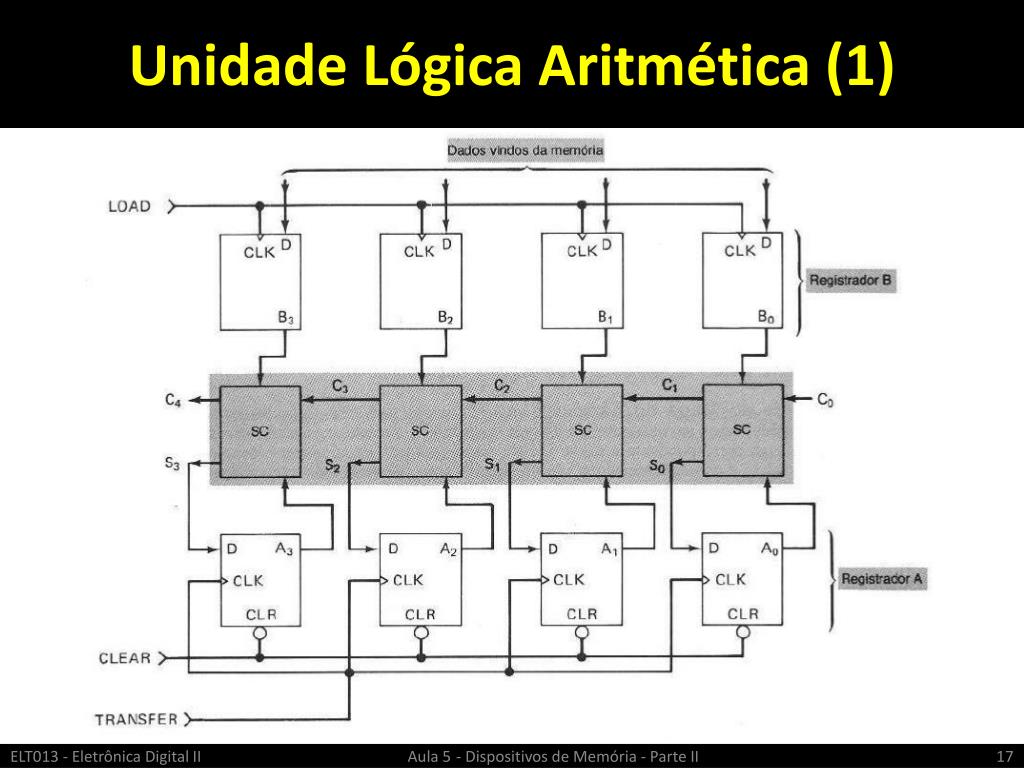

Unidade Lógica Aritmética (1)

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II

unidade l gica aritm tica 2
Unidade Lógica Aritmética (2)

ELT013 - Eletrônica Digital II Aula 5 - Dispositivos de Memória - Parte II
