テストセラミック基板の耐圧テスト用フランジ 部品1
This presentation is the property of its rightful owner.
Sponsored Links
1 / 7

Φ152 PowerPoint PPT Presentation


  • 81 Views
  • Uploaded on
  • Presentation posted in: General

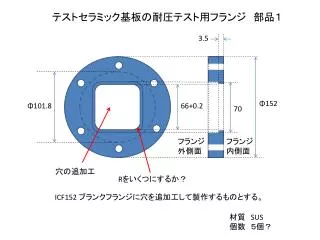

テストセラミック基板の耐圧テスト用フランジ 部品1. 3.5. Φ152. Φ101.8. 66+0.2. 70. フランジ 外側面. フランジ 内側面. 穴の追加工. R をいくつにするか?. ICF152 ブランクフランジに穴を追加工して製作するものとする。. 材質  SUS 個数 5個?. テストセラミック基板の耐圧テスト用フランジ 部品2. 3.5. 66-0.2. R をいくつにするか?. 材質  Kovar 個数 5個?. テストセラミック基板の耐圧テスト用フランジ  部品3 組図(部品1+部品2). 3.5. Φ152.

Download Presentation

Φ152

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


152

テストセラミック基板の耐圧テスト用フランジ 部品1

3.5

Φ152

Φ101.8

66+0.2

70

フランジ

外側面

フランジ

内側面

穴の追加工

Rをいくつにするか?

ICF152 ブランクフランジに穴を追加工して製作するものとする。

材質 SUS

個数 5個?


152

テストセラミック基板の耐圧テスト用フランジ 部品2

3.5

66-0.2

Rをいくつにするか?

材質 Kovar

個数 5個?


152

テストセラミック基板の耐圧テスト用フランジ

部品3 組図(部品1+部品2)

3.5

Φ152

Φ101.8

66

Kovar部品を

フランジとTIG溶接、難しければ(工作にて)EBW溶接

部品1と部品2を溶接して製作するものとする。

材質 SUS + Kovar

個数 5個?


152

テストセラミック基板の耐圧テスト用フランジ 部品4

3.5

Φ152

Φ101.8

60+0.3

コバール部に穴開け加工

ICF152 ブランクフランジに穴を追加工して製作するものとする。

材質 SUS + Kovar

個数 5個?


152

テストセラミック基板の耐圧テスト用フランジ 部品5

片面に縁取りパターン

表面処理 = Ni (4 um) + Au フラッシュ(厚さ0.5も対応可)

(セラミック業者のKOA株式会社が加工処理)

3.5

60-0.2

縁取り含む

Rをいくつにするか?

セラミック業者(KOA株式会社)が加工し、支給するものとする。

材質 セラミック

個数 4枚


152

テストセラミック基板の耐圧テスト用フランジ

完成図 (部品4+部品5)

3.5

Φ152

Φ101.8

60

部品5をロウ付け

部品4と部品5をロウ付けして製作するものとする。

材質 SUS + コバール

個数 5個?


152

参考資料1
