Techniques mimo

TECHNIQUES MIMO


Techniques mimo

PLAN DU COURS

  • Introduction

    Historique, généralités

    Caractéristiques des antennes

  • Partie I : Antennes compactes

  • Partie II : Antennes larges bandes

  • Partie III : Antennes à polarisation circulaire

  • Partie IV : Antennes grand gain

  • Partie V : Formation de faisceau

  • Partie VI : Antennes intelligentes

  • Partie VII : MIMO


Techniques mimo

LES PRINCIPALES TECHNIQUES


Techniques mimo

LA TECHNIQUE MIMO

Quand on utilise plusieurs antennes à l’émission, chacune devient une source d’information différente pour les antennes de réception

on augmente encore la diversité


Techniques mimo

MULTIPLEXAGE SPATIAL

On divise l’information en autant de flux que d’antennes d’émission

Augmentation du débit proportionnelle au nombre d’antennes d’émission

Décodage spatio-temporel en réception (il faut au moins autant d’antennes)


Techniques mimo

INVERSION DE MATRICE

signal envoyé

signal reçu

signal décodé

La facilité de décodage de l’information va dépendre de l’inversibilité de la matrice


Techniques mimo

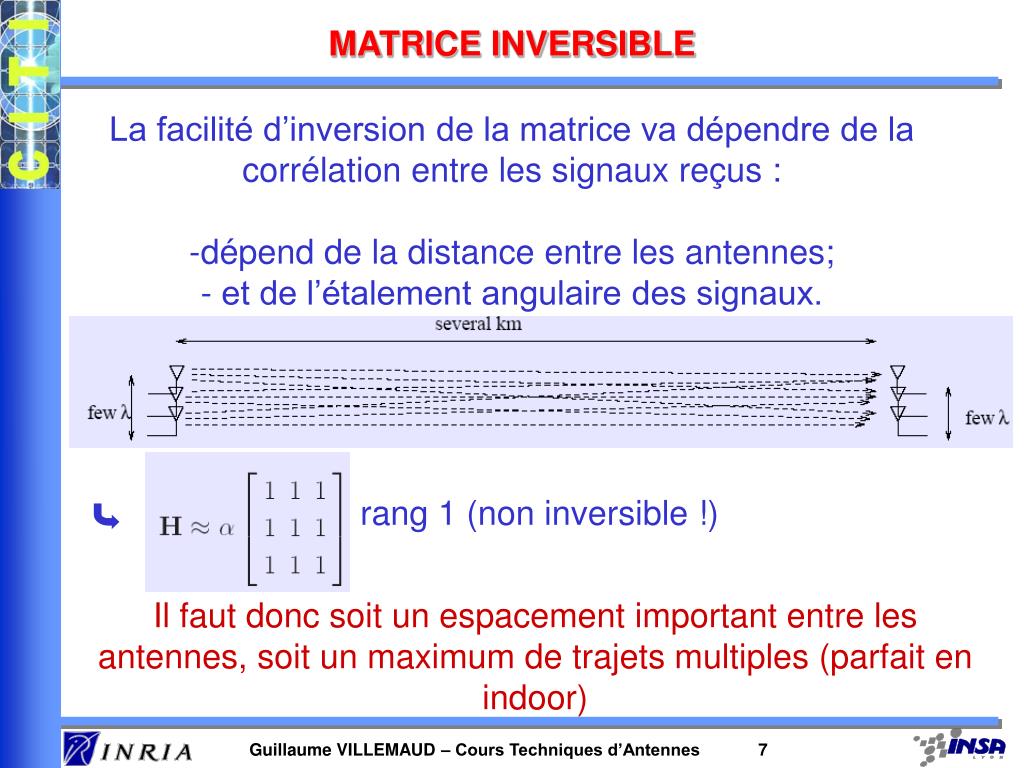

MATRICE INVERSIBLE

  • La facilité d’inversion de la matrice va dépendre de la corrélation entre les signaux reçus :

  • dépend de la distance entre les antennes;

  • et de l’étalement angulaire des signaux.

rang 1 (non inversible !)

Il faut donc soit un espacement important entre les antennes, soit un maximum de trajets multiples (parfait en indoor)


Techniques mimo

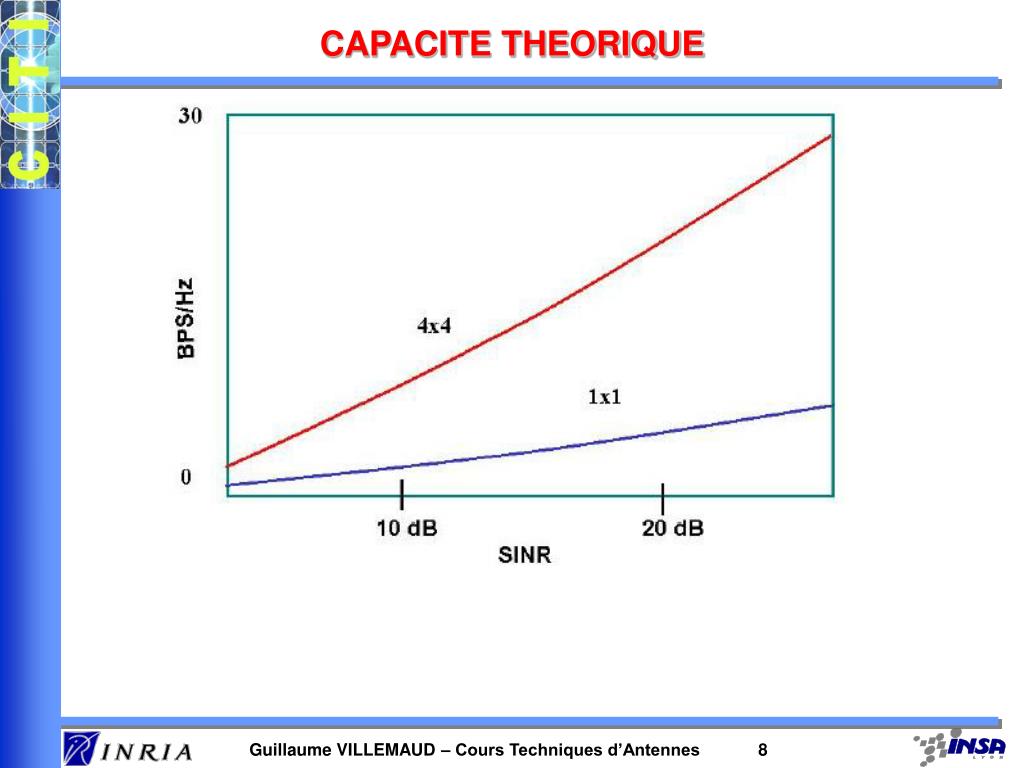

CAPACITE THEORIQUE


Techniques mimo

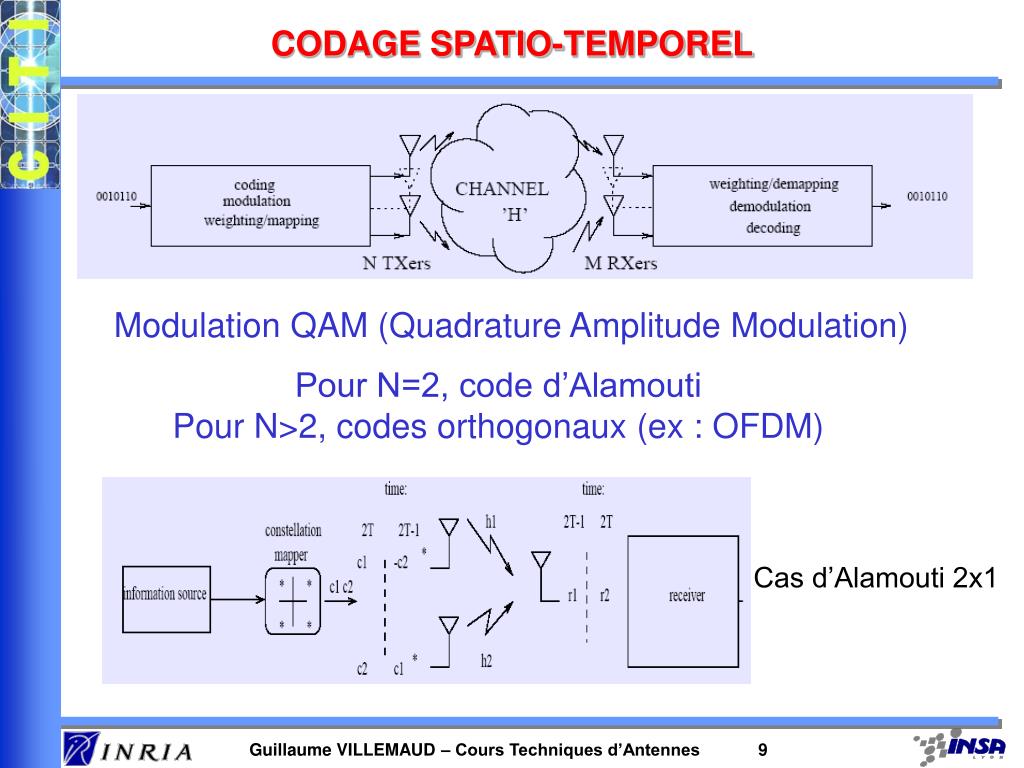

CODAGE SPATIO-TEMPOREL

Modulation QAM (Quadrature Amplitude Modulation)

Pour N=2, code d’Alamouti

Pour N>2, codes orthogonaux (ex : OFDM)

Cas d’Alamouti 2x1


Techniques mimo

TECHNIQUES DE RECEPTION

ZF (Zero Forcing) : cherche uniquement à supprimer la contribution des autres émetteurs (peu performant)

MMSE : diminue l’influence du bruit et des interférents, mais ne sépare pas complètement les sous canaux

V-BLAST : décode d’abord l’information du signal le plus fort, puis retranche sa contribution aux autres signaux reçus, ainsi de suite...

Très performant (sauf propagation d’erreur de décision)

Autres techniques plus « lourdes » : Maximum de vraisemblance, décodage par sphères généralisé


Techniques mimo

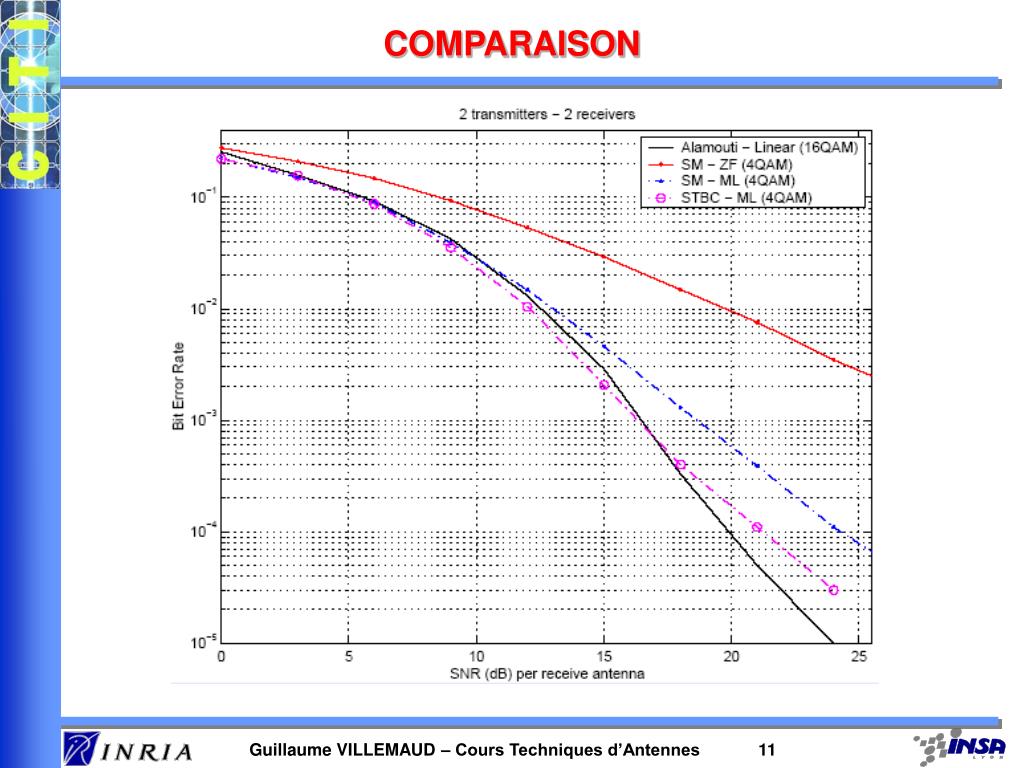

COMPARAISON


Techniques mimo

COMPARAISON

IC : Interference Cancellation


Techniques mimo

COMPARAISON

IC : Interference Cancellation
