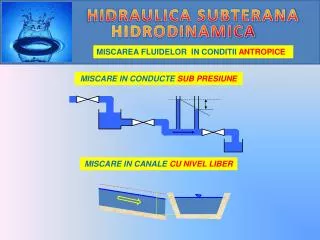

  1. HIDRAULICA SUBTERANA HIDRODINAMICA MISCAREA FLUIDELOR IN CONDITII ANTROPICE MISCARE IN CONDUCTE SUB PRESIUNE MISCARE IN CANALE CU NIVEL LIBER

  2. HIDRAULICA SUBTERANA HIDRODINAMICA MISCARE IN CONDUCTE SUB PRESIUNE Miscarea PERMANENTA a FLUIDELOR in conducte SUB PRESIUNE consuma ENERGIA sub doua forme: PIERDERE DE SARCINA LOCALA PIERDERE DE SARCINA LONGITUDINALA Ecuaţia lui Bernoulli care exprima transformarile energetice de-a lungul conductei Coeficientul CORIOLIS [1,05-1,1]

  3. HIDRAULICA SUBTERANA HIDRODINAMICA PIRDERILE DE SARCINA PENTRU O CONDUCTA SUB PRESIUNE 1 2 3 4 5 6 Linia pierderilor de sarcină logitudinale cumulate Linia energetică Linia piezometrică Axa conductei în plan vertical Plan orizontal Axa conductei în plan orizontal

  4. HIDRAULICA SUBTERANA HIDRODINAMICA MISCARE IN CONDUCTE SUB PRESIUNE PIERDERI DE SARCINA LONGITUDINALA Caracteristicile CONDUCTEI Caracteristicile FLUIDULUI lungime viteza medie diametru vascozitate cinematica densitate rugozitate Coeficient de rezistenta adimensional Regimul de curgere: laminar/turbulent

  5. HIDRAULICA SUBTERANA HIDRODINAMICA MISCARE IN CONDUCTE SUB PRESIUNE DEBITUL CONDUCTELOR si (Q) PANTA HIDRAULICA (J) PANTA HIDRAULICA (J) Pentru o conducta cu sectiunea circulara Coeficientul lui CHEZY DEBITUL (Q) conductei in functie de PANTA HIDRAULICA (J) Modulul de debit

  6. HIDRAULICA SUBTERANA HIDRODINAMICA MISCAREA FLUIDELOR IN CONDITII ANTROPICE MODULUL DE DEBIT (K) depinde de: DIAMETRUL CONDUCTEI RUGOZITATEA CONDUCTEI COEFICIENT DE RUGOZITATE (n)

  7. HIDRAULICA SUBTERANA HIDRODINAMICA MISCARE IN CONDUCTE SUB PRESIUNE Coeficientul de rezistenţa locală se dermină EXPERIMENTAL PIERDERE DE SARCINA LOCALA 1 2 1 2 Lărgirea bruscă a secţiunii de curgere Ingustarea bruscă a secţiunii de curgere

  8. HIDRAULICA SUBTERANA HIDRODINAMICA CONDUCTA NERAMIFICATASUB PRESIUNE LINIE ENERGETICĂ PLAN DE SARCINĂ HIDRAULICĂ LINIE PIEZOMETRICĂ Diferenţa de nivel (dH ) necesara pentru: transportuldebitului:Q printr-o conducta cu diametrul: D cu lungimea:L PLAN ORIZONTAL • Debitul (Q) conductei cu • diametrul (D) • lungimea (L) • la o diferenţă de nivel (dH) Diametrul(D) unei conducte care transporta: debitul (Q) la odiferenţă de nivel(dH) pe o lungime (L ).

  9. HIDRAULICA SUBTERANA HIDRODINAMICA CONDUCTE LEGATE IN PARALEL B A LINIE PIEZOMETRICĂ PLAN DE SARCINĂ PIEZOMETRICĂ 3 2 1 PLAN ORIZONTAL CONSERVAREA ENERGIEI CONSERVAREA MASEI

  10. HIDRAULICA SUBTERANA HIDRODINAMICA CONDUCTE SUB PRESIUNE RAMIFICATE LINIE PIEZOMETRICĂ 1 LINIE PIEZOMETRICĂ 2 PLAN DE SARCINĂ PIEZOMETRICĂ LINIE PIEZOMETRICĂ 3 LINIE PIEZOMETRICĂ 4 CONSERVAREA ENERGIEI DACA SE CUNOSC: CONSERVAREA MASEI SE POT CALCULA:

  11. HIDRAULICA SUBTERANA HIDRODINAMICA CONDUCTA SUB PRESIUNE CU DEBIT UNIFORM DISTRIBUIT PLAN DE SARCINĂ PIEZOMETRICĂ Debitul consumat uniform distribuit pe lungimea(L)conductei LINIE PIEZOMETRICĂ Daca DEBITUL consumat

  12. HIDRAULICA SUBTERANA HIDRODINAMICA MISCARE IN CANALE CU NIVEL LIBER MISCARE UNIFORMA CU NIVEL LIBER esteconditionata de: • Regimul de curgere: • laminar: • tranzitie: • turbulent: • Configuratiageometrica a canalului: • Traseul • Panta • Sectiunea de curgere LINIE PIEZOMETRICĂ LINIE ENERGETICĂ LEGEA FUNDAMENTALA legea lui CHEZY

  13. HIDRAULICA SUBTERANA HIDRODINAMICA DIMENSIONAREA CANALELOR CU NIVEL LIBER • Obiectivele dimensionării sunt: • Sectiunea de curgeresi panta pentru a asigura transferul unui debit maxim; • Vitezasi panta care asiguraamortizarearapida a investitiei • Viteza limitala care incepe degradareaperetilor canalului • Formasectiuniide curgere a canalului in functie de utilizareaacestuia: • canale de desecare (profil dublu, pentru ape mari si mici) • canale industriale (forma trapezoidala) • canale de navigatie (forma poligonala sau trapezoidala) • canale orasenesti pentru ape uzate (profil circular sau ovoidal) Formula generala pentru dimensionare:

  14. HIDRAULICA SUBTERANA HIDRODINAMICA DIMENSIONAREA CANALELOR CU NIVEL LIBER SECTIUNEA OPTIMA DE CURGERE: • Conditiile de optimizare: • Sectiuneaconstanta • Perimetrul minim

  15. HIDRAULICA SUBTERANA HIDRODINAMICA DIMENSIONAREA CANALELOR CU NIVEL LIBER Aplicatie: SECTIUNEA OPTIMA DE CURGERE (fisierul sectiuneOPTIMA.xls)
