Force transducer

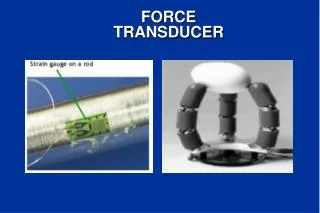

FORCE TRANSDUCER

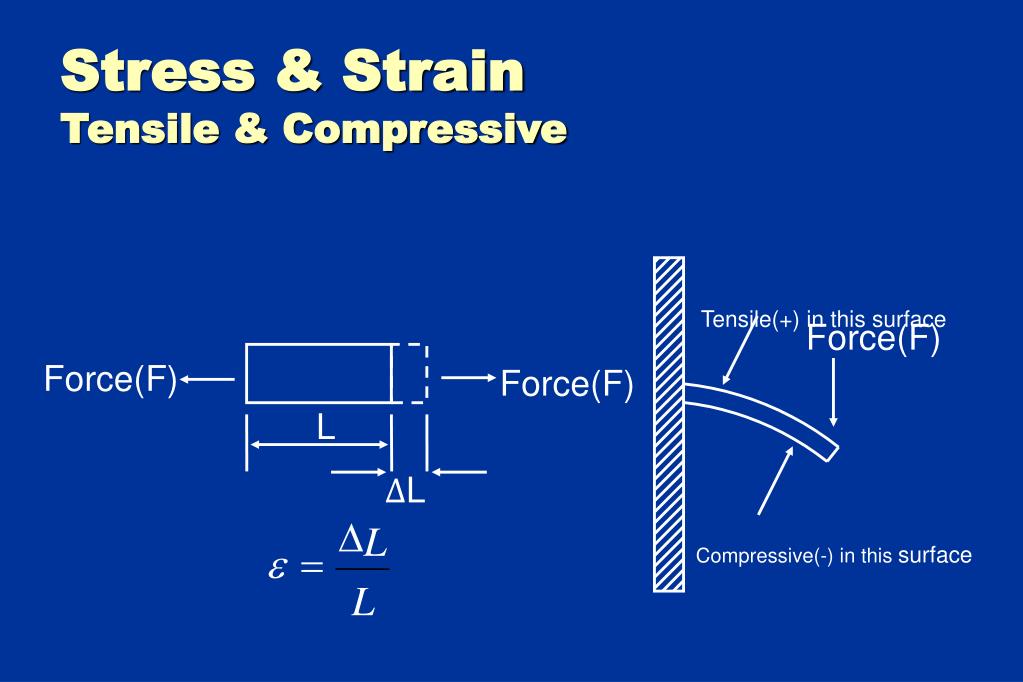

Stress strain tensile compressive

Tensile(+) in this surface

Force(F)

Force(F)

Force(F)

L

ΔL

Compressive(-) in this surface

D

L

e

=

L

Stress & StrainTensile & Compressive


Strain gauge

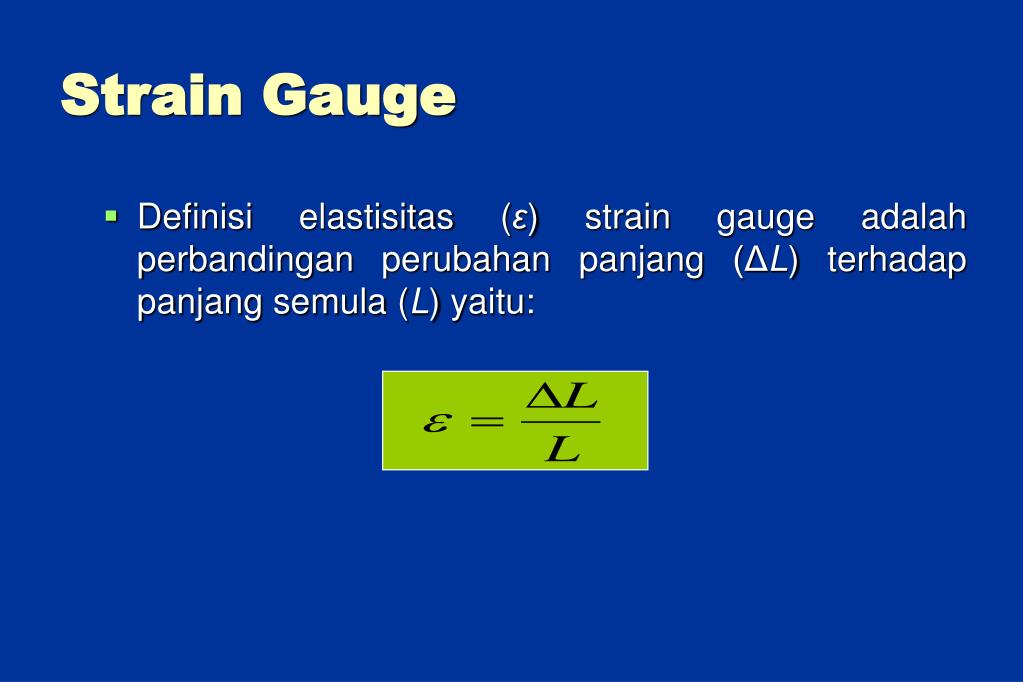

Strain Gauge

  • Definisi elastisitas (ε) strain gauge adalah perbandingan perubahan panjang (ΔL) terhadap panjang semula (L) yaitu:


Stress

Stress : gaya per satuan luas

F

=

A

Stress

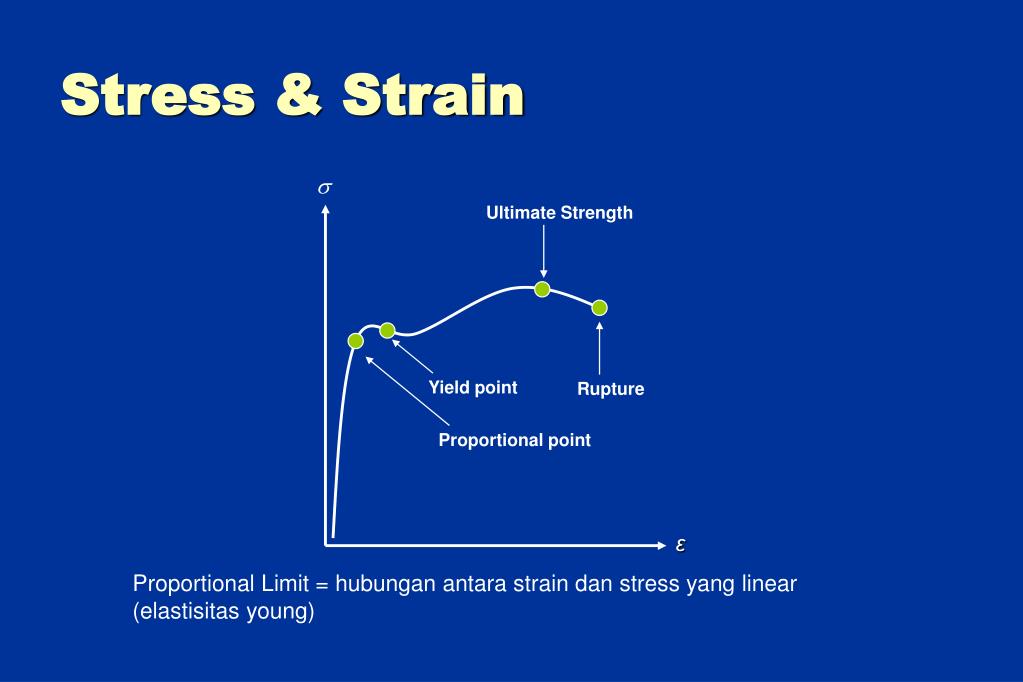

Stress strain

Ultimate Strength

Yield point

Rupture

Proportional point

ε

Stress & Strain

Proportional Limit = hubungan antara strain dan stress yang linear

(elastisitas young)


Force strain sensor

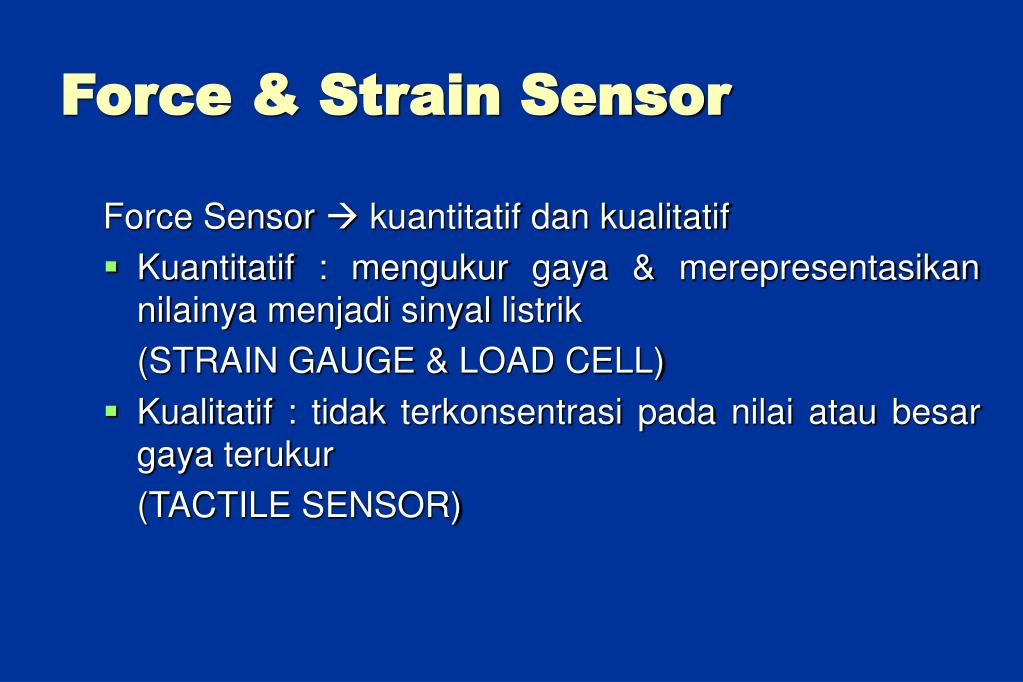

Force & Strain Sensor

Force Sensor  kuantitatif dan kualitatif

  • Kuantitatif : mengukur gaya & merepresentasikan nilainya menjadi sinyal listrik

    (STRAIN GAUGE & LOAD CELL)

  • Kualitatif : tidak terkonsentrasi pada nilai atau besar gaya terukur

    (TACTILE SENSOR)


Strain gauge1

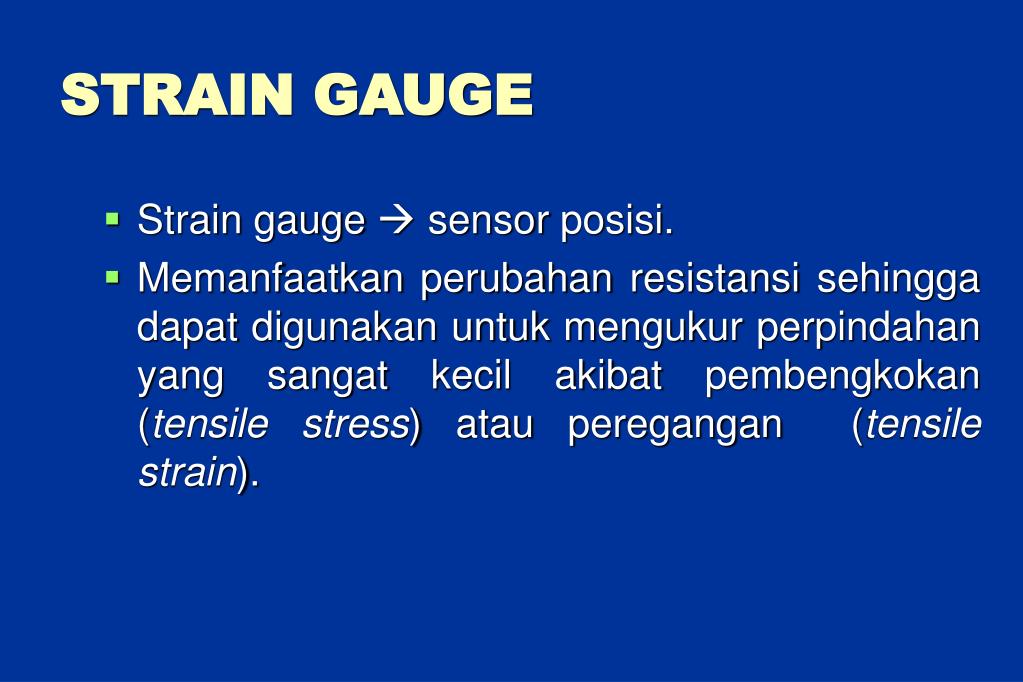

STRAIN GAUGE

  • Strain gauge  sensor posisi.

  • Memanfaatkan perubahan resistansi sehingga dapat digunakan untuk mengukur perpindahan yang sangat kecil akibat pembengkokan (tensile stress) atau peregangan (tensile strain).


Strain gauge2

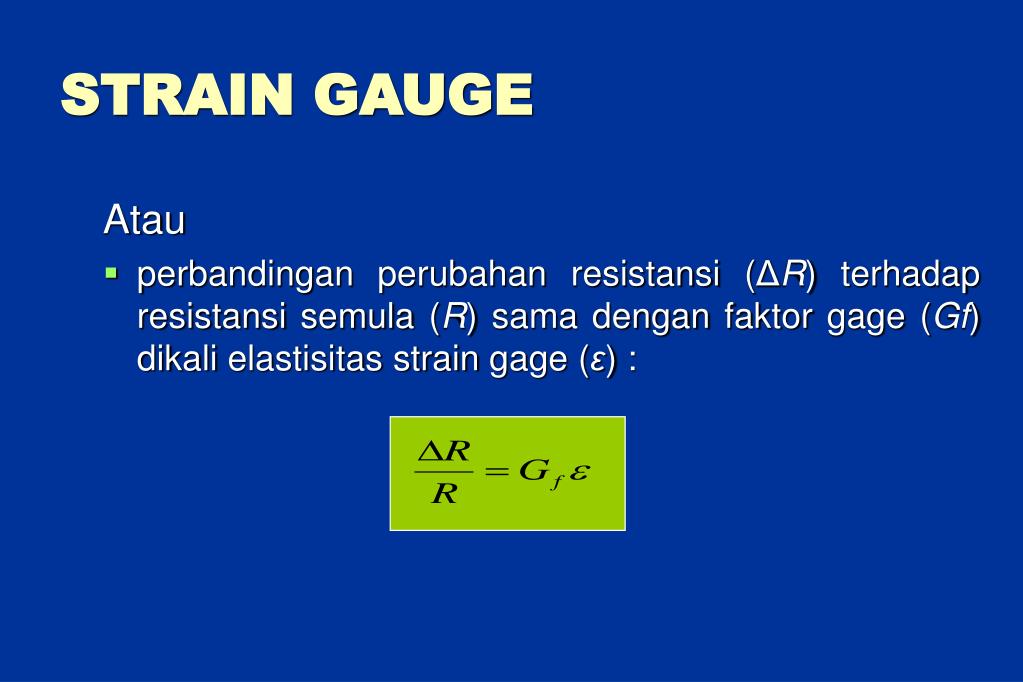

STRAIN GAUGE

Atau

  • perbandingan perubahan resistansi (ΔR) terhadap resistansi semula (R) sama dengan faktor gage (Gf) dikali elastisitas strain gage (ε) :


Strain gauge3

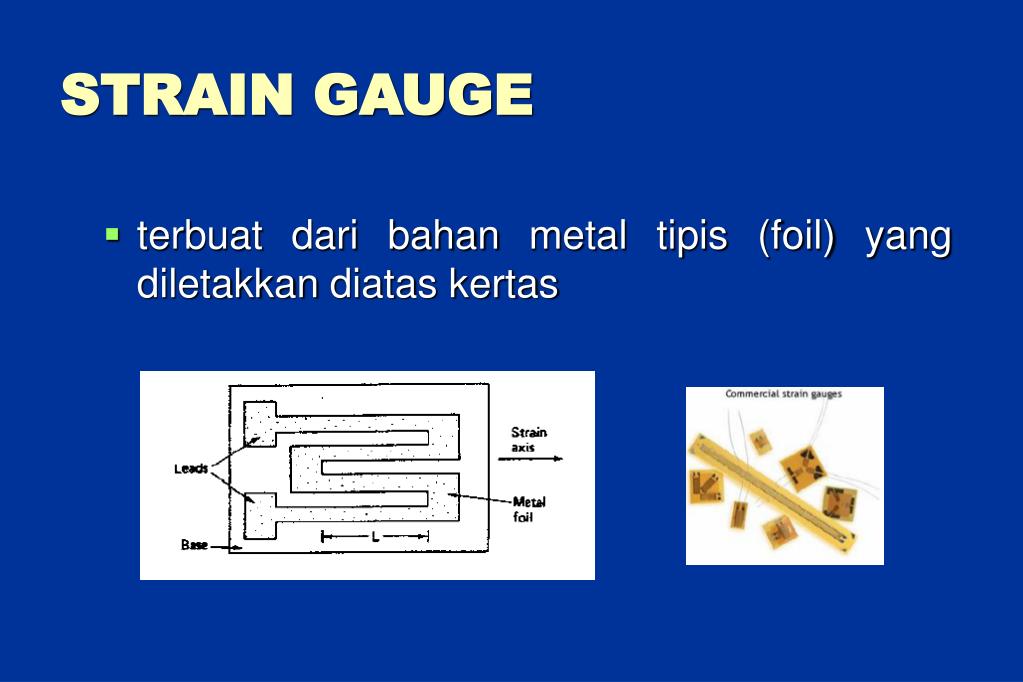

STRAIN GAUGE

  • terbuat dari bahan metal tipis (foil) yang diletakkan diatas kertas


Strain gauge4

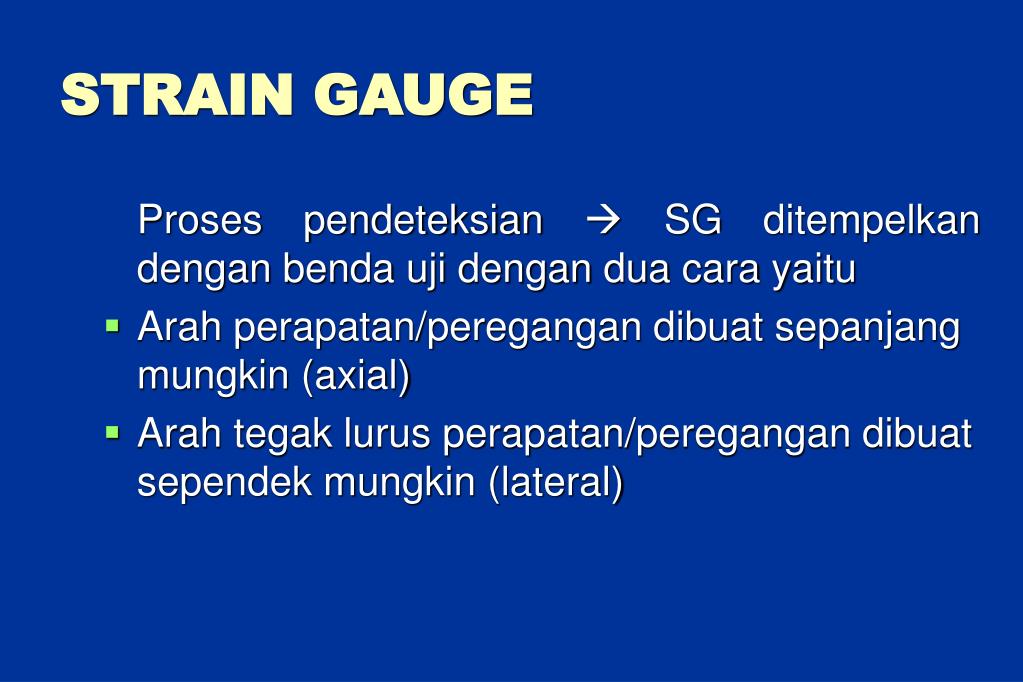

STRAIN GAUGE

Proses pendeteksian  SG ditempelkan dengan benda uji dengan dua cara yaitu

  • Arah perapatan/peregangan dibuat sepanjang mungkin (axial)

  • Arah tegak lurus perapatan/peregangan dibuat sependek mungkin (lateral)

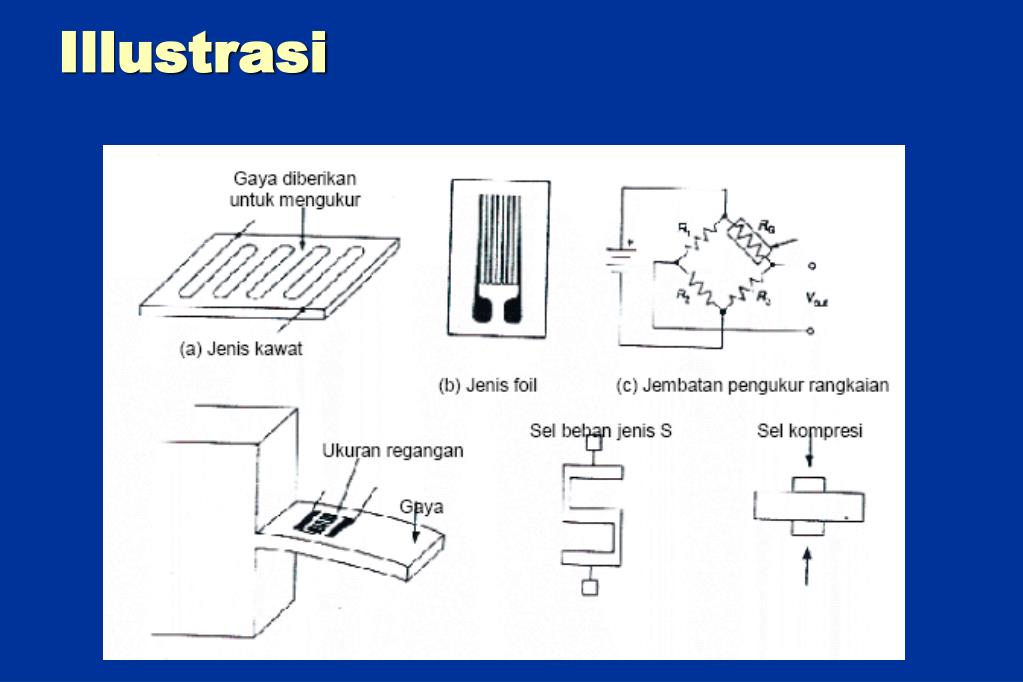

Illustrasi

Illustrasi


Strain gauge5

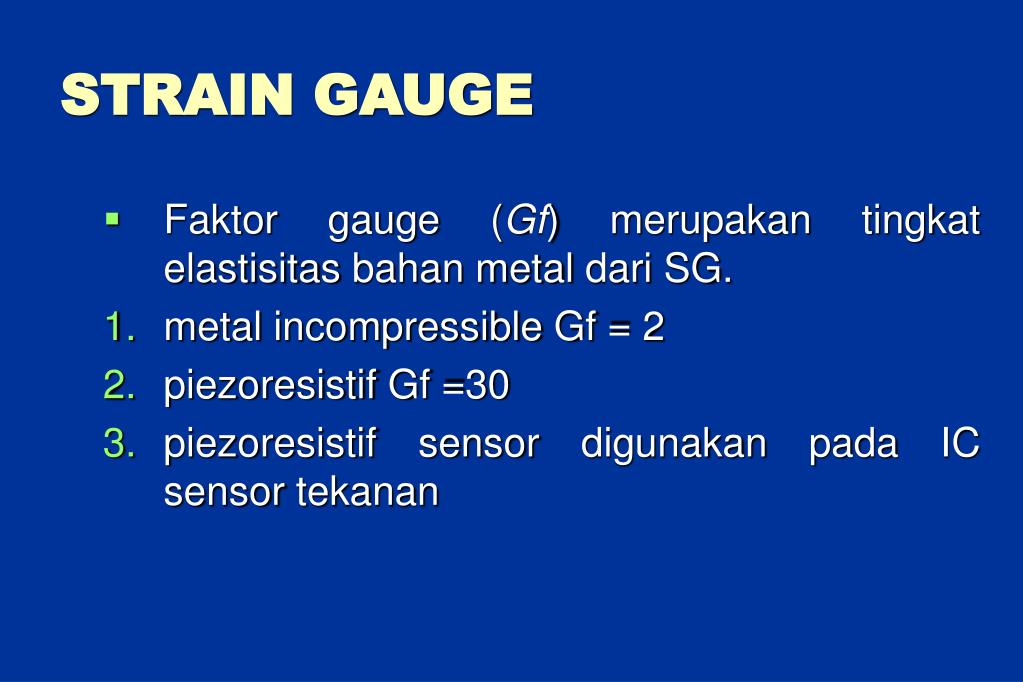

STRAIN GAUGE

  • Faktor gauge (Gf) merupakan tingkat elastisitas bahan metal dari SG.

  • metal incompressible Gf = 2

  • piezoresistif Gf =30

  • piezoresistif sensor digunakan pada IC sensor tekanan


Strain gauge6

STRAIN GAUGE

  • Untuk melakukan sensor pada benda uji maka rangkaian dan penempatan SG adalah

  • Disusun dalam rangkaian jembatan

  • Dua strain gauge digunakan berdekatan, satu untuk peregangan/perapatan , satu untuk kompensasi temperatur pada posisi yang tidak terpengaruh peregangan/ perapatan

  • Respons frekuensi ditentukan masa tempat strain gauge ditempatkan


Load cell

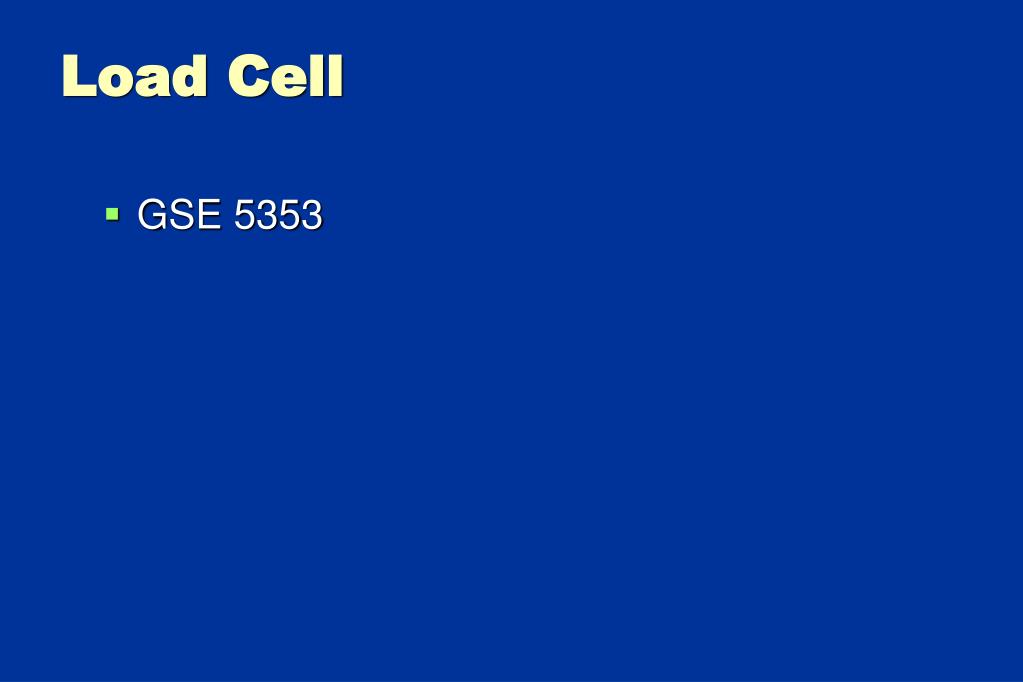

Load Cell

  • GSE 5353


Pressure sensor

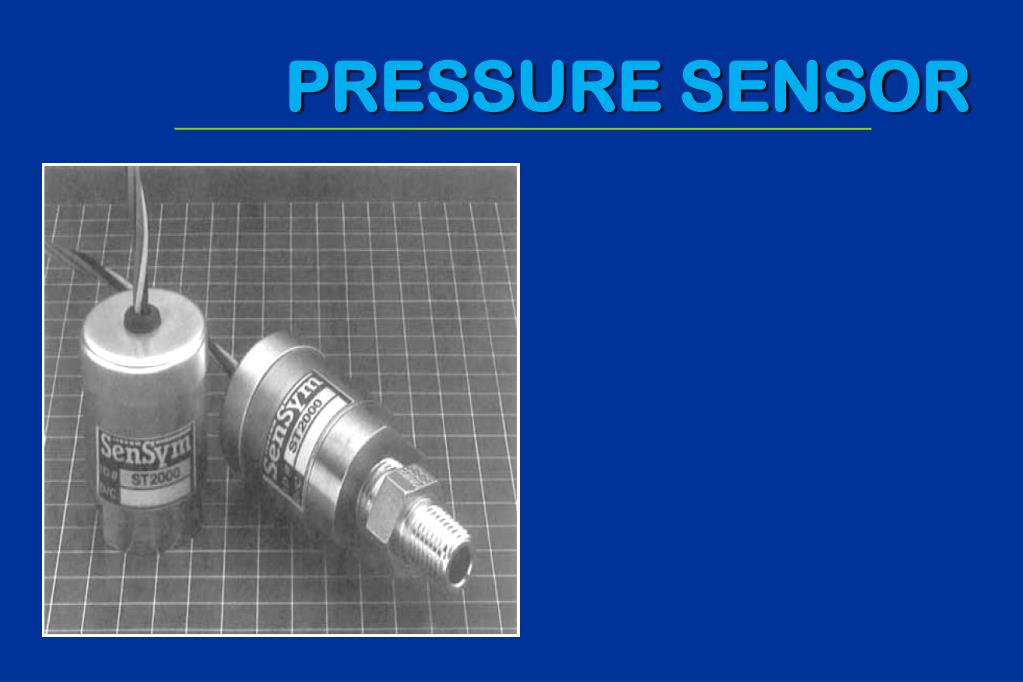

PRESSURE SENSOR


Force transducer

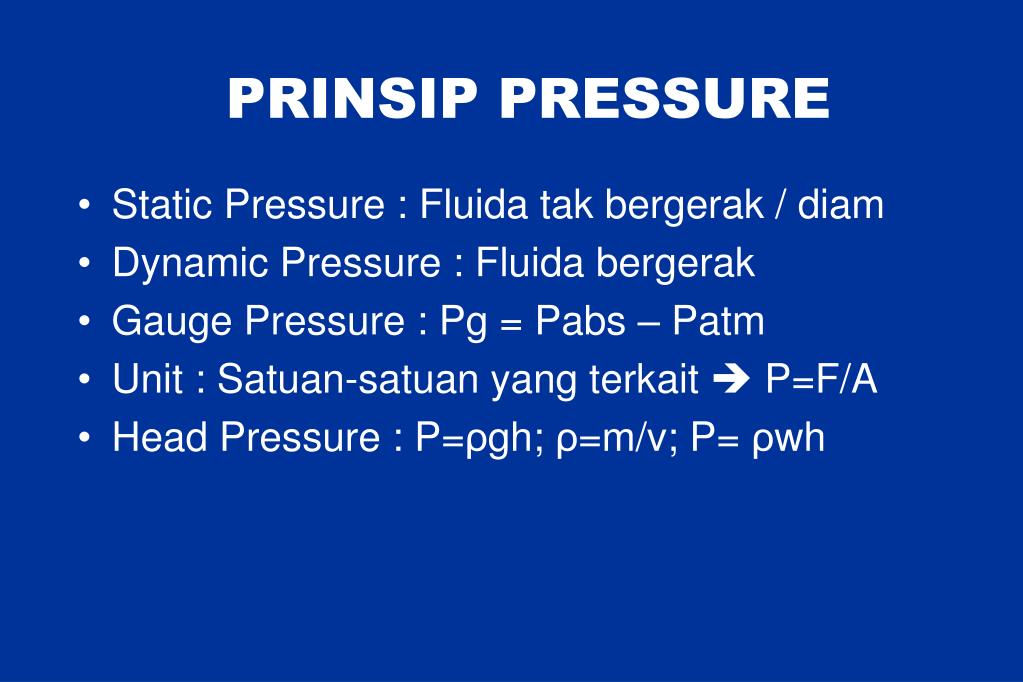

PRINSIP PRESSURE

  • Static Pressure : Fluida tak bergerak / diam

  • Dynamic Pressure : Fluida bergerak

  • Gauge Pressure : Pg = Pabs – Patm

  • Unit : Satuan-satuan yang terkait  P=F/A

  • Head Pressure : P=ρgh; ρ=m/v; P= ρwh


Jenis jenis sensor

JENIS-JENIS SENSOR

Bourdon Tubes

Bellows

Semiconductor Pressure Sensors


Force transducer

Bellows


Force transducer

Semiconductor Pressure Sensors


Force transducer

Bourdon Tubes

Prinsip Kerja

sejenis pipa pendek lengkung , dan salah satu ujungnya tertutup. Jika bourdon tubes diberikan tekanan maka ia akan cenderung untuk “menegang”. Perubahan yang dihasilkan sebanding dengan besarnya tekanan yang diberikan.


Force transducer

Bourdon Tubes


Kelebihan

KELEBIHAN

KEKURANGAN

  • Pada tekanan rendah 0-30 psi kurang sensitif

  • dibanding bellows

Tidak mudah terpengaruh perubahan temperatur

Baik dipakai untuk mengukur tekanan antara 30-100000 Psi


Aplikasi sensor

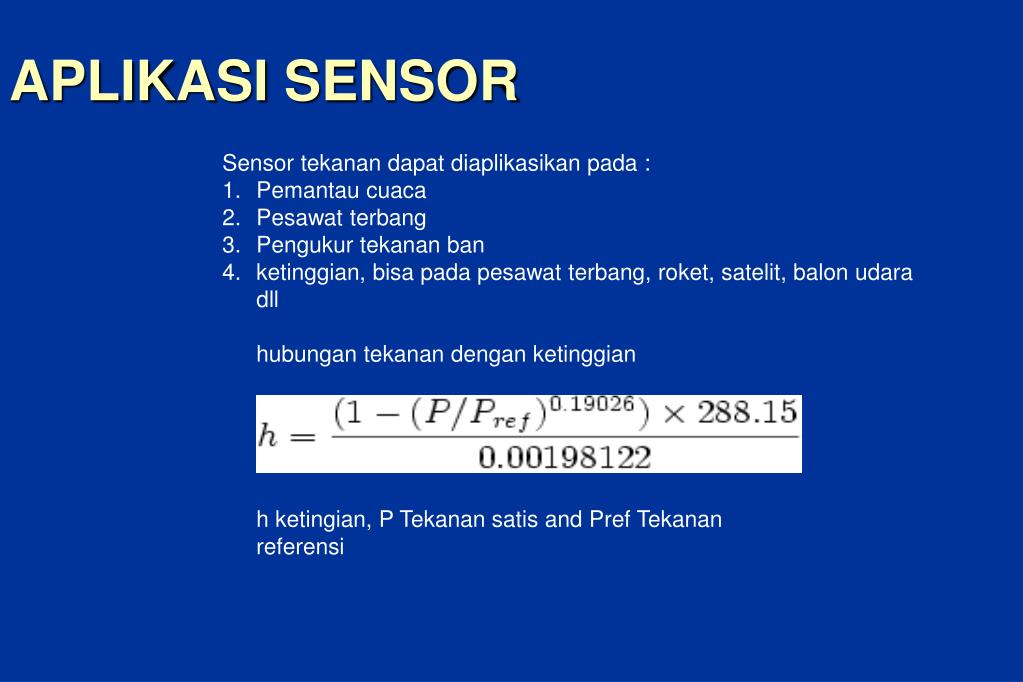

APLIKASI SENSOR

Sensor tekanandapatdiaplikasikanpada :

Pemantaucuaca

Pesawatterbang

Pengukurtekanan ban

ketinggian, bisapadapesawatterbang, roket, satelit, balonudaradll

hubungantekanandenganketinggian

h ketingian, P Tekanan satis and Pref Tekanan referensi


Force transducer

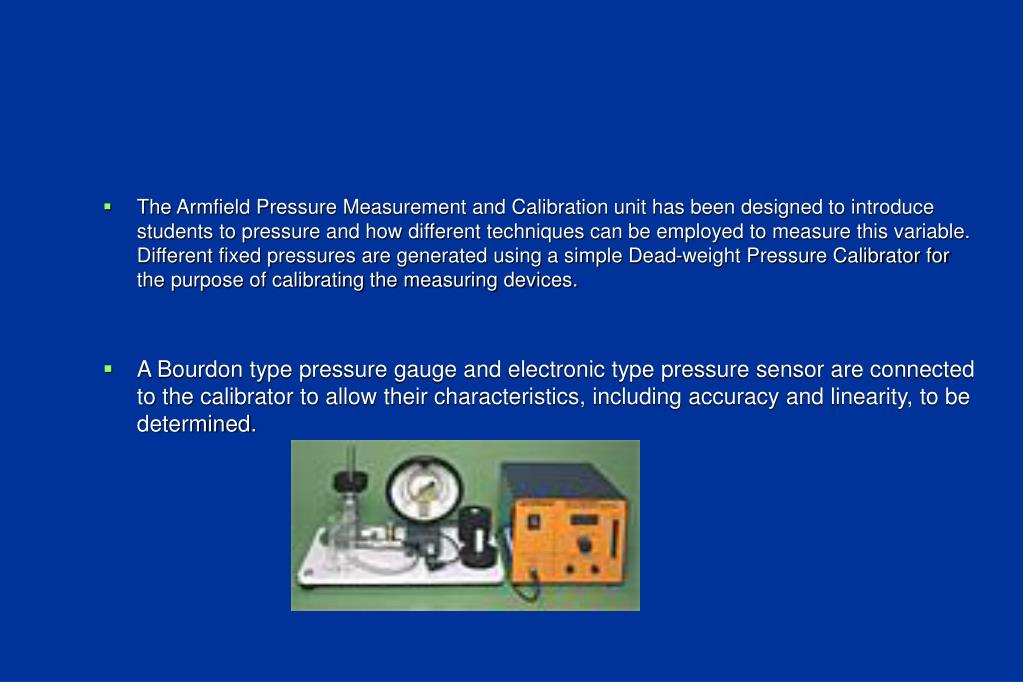

The Armfield Pressure Measurement and Calibration unit has been designed to introduce students to pressure and how different techniques can be employed to measure this variable. Different fixed pressures are generated using a simple Dead-weight Pressure Calibrator for the purpose of calibrating the measuring devices.

A Bourdon type pressure gauge and electronic type pressure sensor are connected to the calibrator to allow their characteristics, including accuracy and linearity, to be determined.
