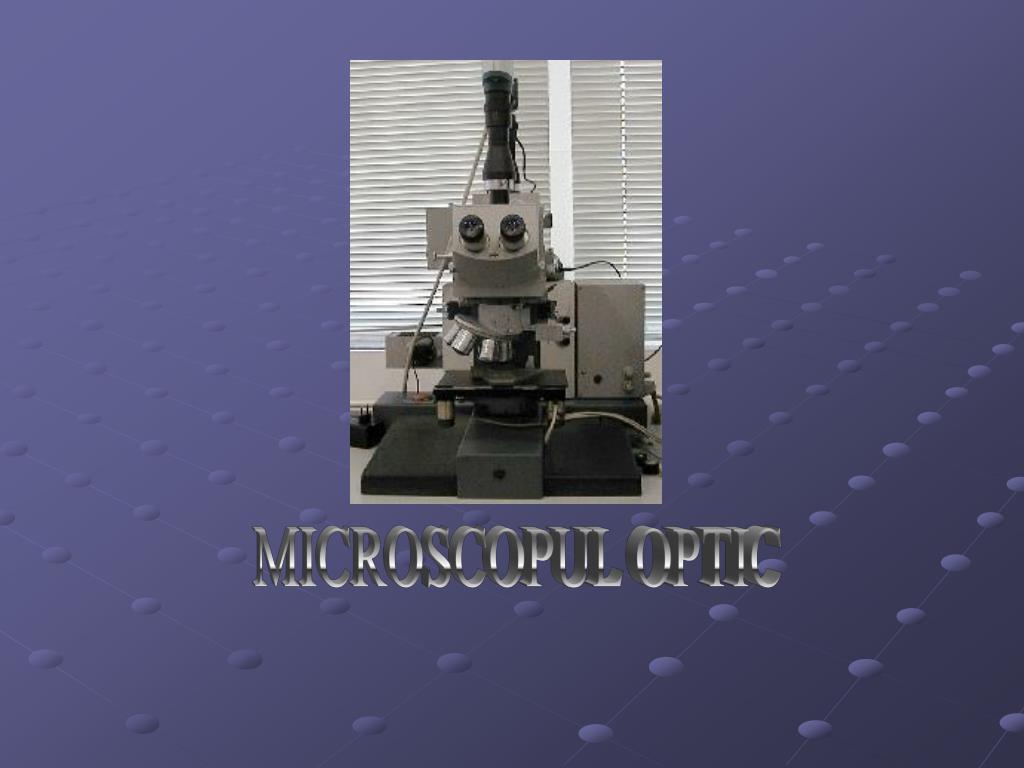

Slide 1

MICROSCOPUL OPTIC

Slide 2

INTOCMIT DE CIOABA ADRIAN

cls. 9 MI 4

Slide 3

  • PROFESOR:ALEXANDRA

    PETRESCU

Slide 4

MICROSCOPUL OPTIC

  • Microscopul permite observarea obiectelor prea mici pentru a fi vazute cu ochiul liber.

Partile principale ale microscopului sunt:

-OBIECTIVUL;

-OCULARUL;

-SISTEMUL DE ILUMINARE;

-SISTEMUL DE INREGISTRARE.

Slide 5

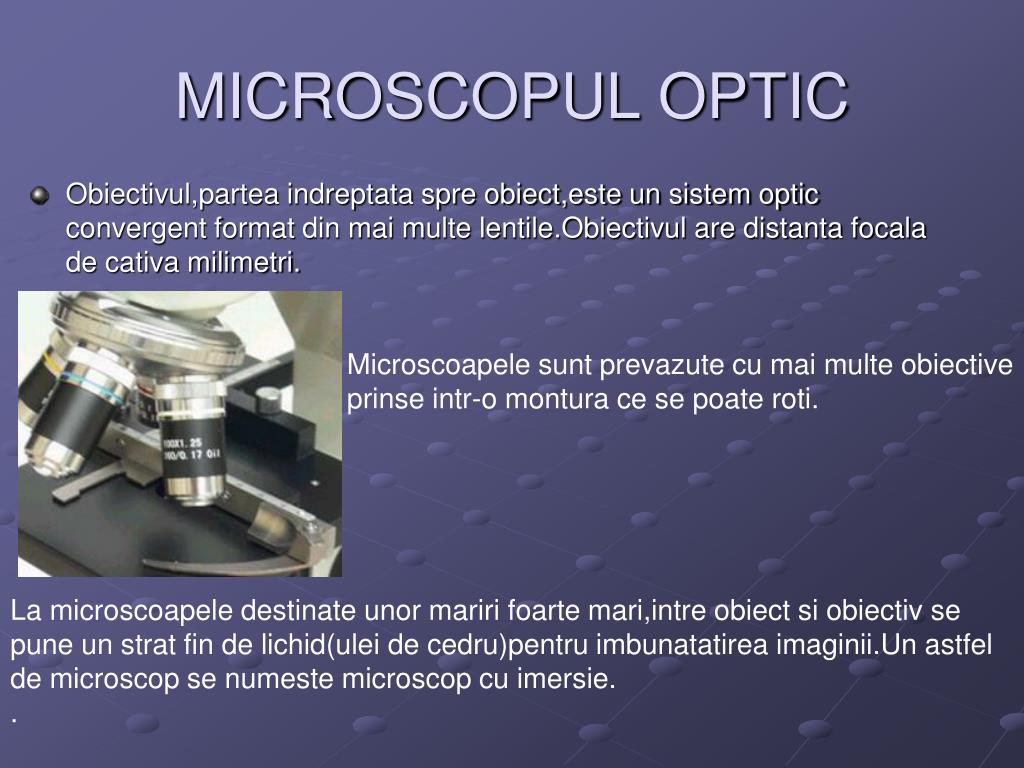

MICROSCOPUL OPTIC

  • Obiectivul,partea indreptata spre obiect,este un sistem optic convergent format din mai multe lentile.Obiectivul are distanta focala de cativa milimetri.

Microscoapele sunt prevazute cu mai multe obiective

prinse intr-o montura ce se poate roti.

La microscoapele destinate unor mariri foarte mari,intre obiect si obiectiv se pune un strat fin de lichid(ulei de cedru)pentru imbunatatirea imaginii.Un astfel de microscop se numeste microscop cu imersie.

.

Slide 6

MICROSCOPUL OPTIC

  • Ocularul este partea indreptata spre ochi.Ocularul este un sistem optic convergent,care are comportare asemanatoare unei lupe.

  • Majoritatea microscoapelor au o pereche de oculare pentru a permite observarea binoculara.Cele doua fascicule de lumina se obtin cu ajutorul prismei cu reflexie totala.

Slide 7

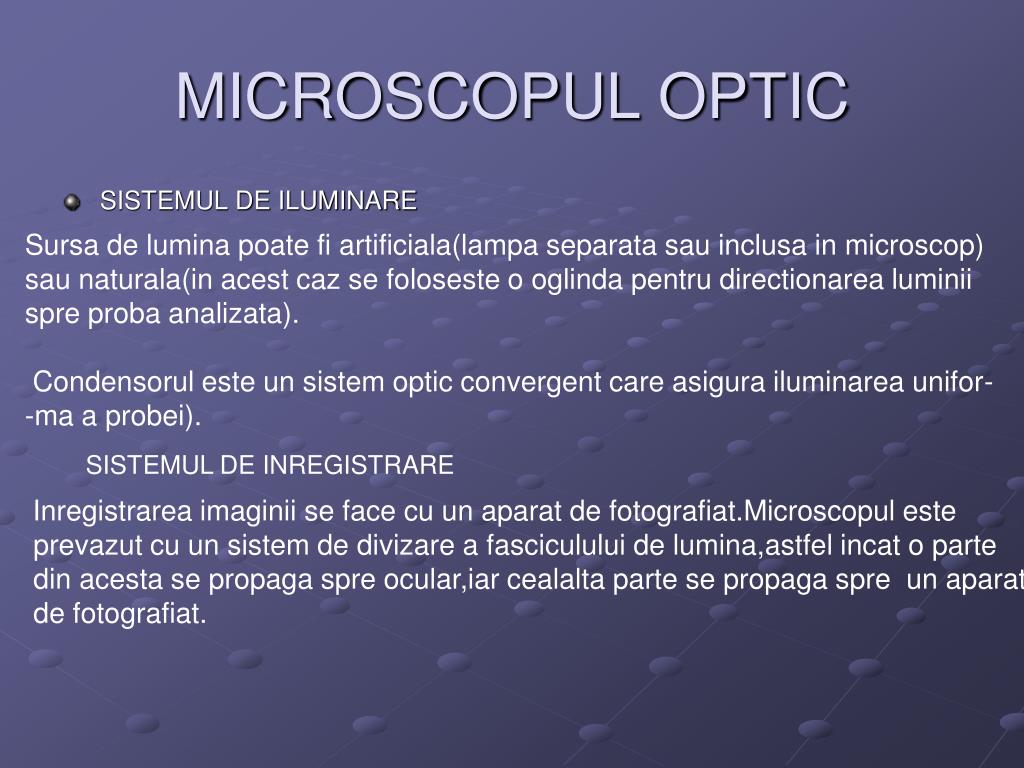

MICROSCOPUL OPTIC

  • SISTEMUL DE ILUMINARE

Sursa de lumina poate fi artificiala(lampa separata sau inclusa in microscop)

sau naturala(in acest caz se foloseste o oglinda pentru directionarea luminii

spre proba analizata).

Condensorul este un sistem optic convergent care asigura iluminarea unifor-

-ma a probei).

SISTEMUL DE INREGISTRARE

Inregistrarea imaginii se face cu un aparat de fotografiat.Microscopul este

prevazut cu un sistem de divizare a fasciculului de lumina,astfel incat o parte

din acesta se propaga spre ocular,iar cealalta parte se propaga spre un aparat

de fotografiat.

Slide 8

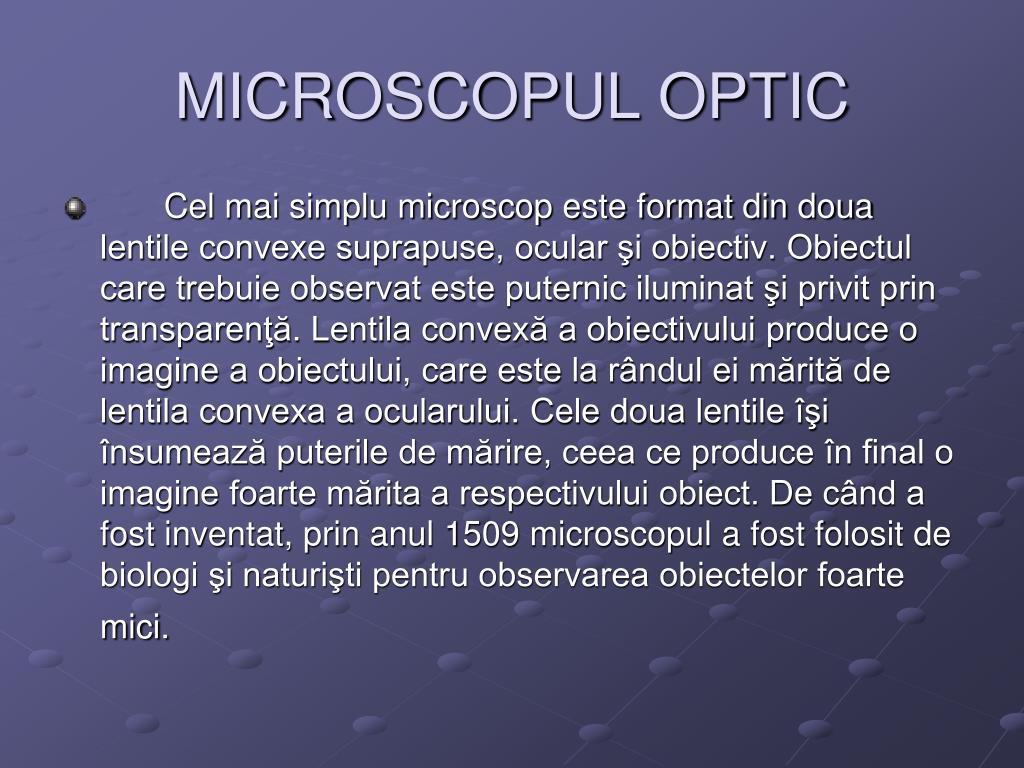

MICROSCOPUL OPTIC

  • Cel mai simplu microscop este format din doua lentile convexe suprapuse, ocular şi obiectiv. Obiectul care trebuie observat este puternic iluminat şi privit prin transparenţă. Lentila convexă a obiectivului produce o imagine a obiectului, care este la rândul ei mărită de lentila convexa a ocularului. Cele doua lentile îşi însumează puterile de mărire, ceea ce produce în final o imagine foarte mărita a respectivului obiect. De când a fost inventat, prin anul 1509 microscopul a fost folosit de biologi şi naturişti pentru observarea obiectelor foarte mici.

Slide 9

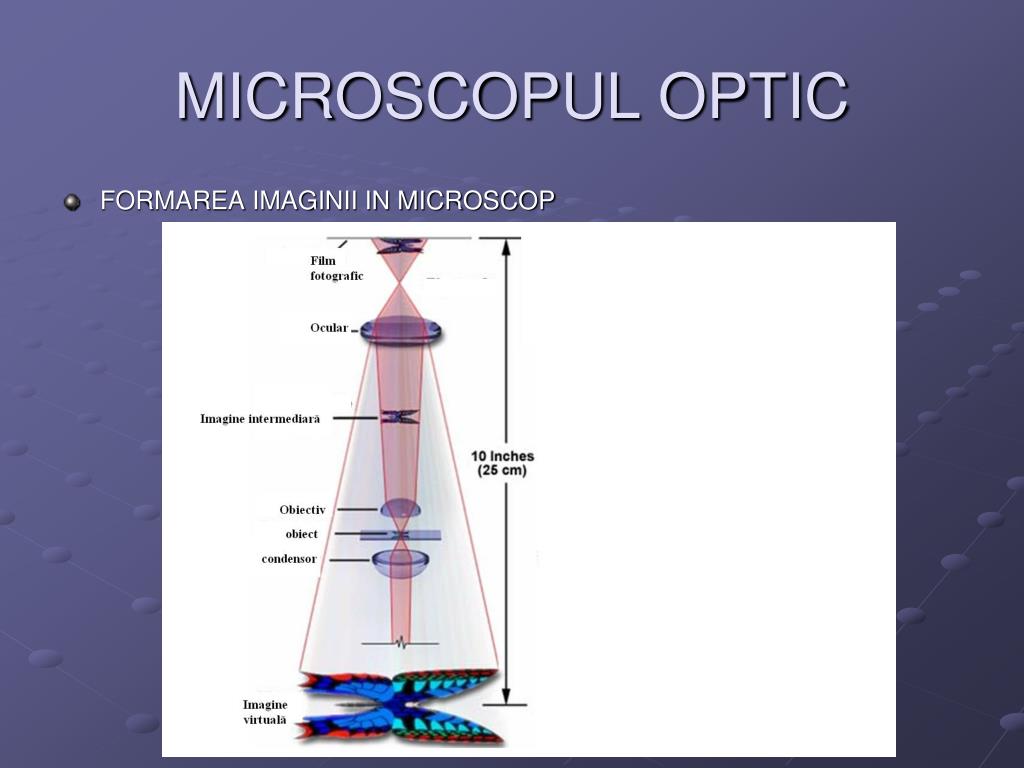

MICROSCOPUL OPTIC

  • FORMAREA IMAGINII IN MICROSCOP

Slide 10

MICROSCOPUL OPTIC

  • Constructia imaginii in microscopul optic

i’-imagine intermediara

(devine obiect pentru

lentila ocular,reala,

rasturnata,mai mare

decat obiectul.

i-imagine virtuala,

rasturnata,mult mai

mare decat obiectul.

Slide 11

SFARSIT
