Presentation Transcript

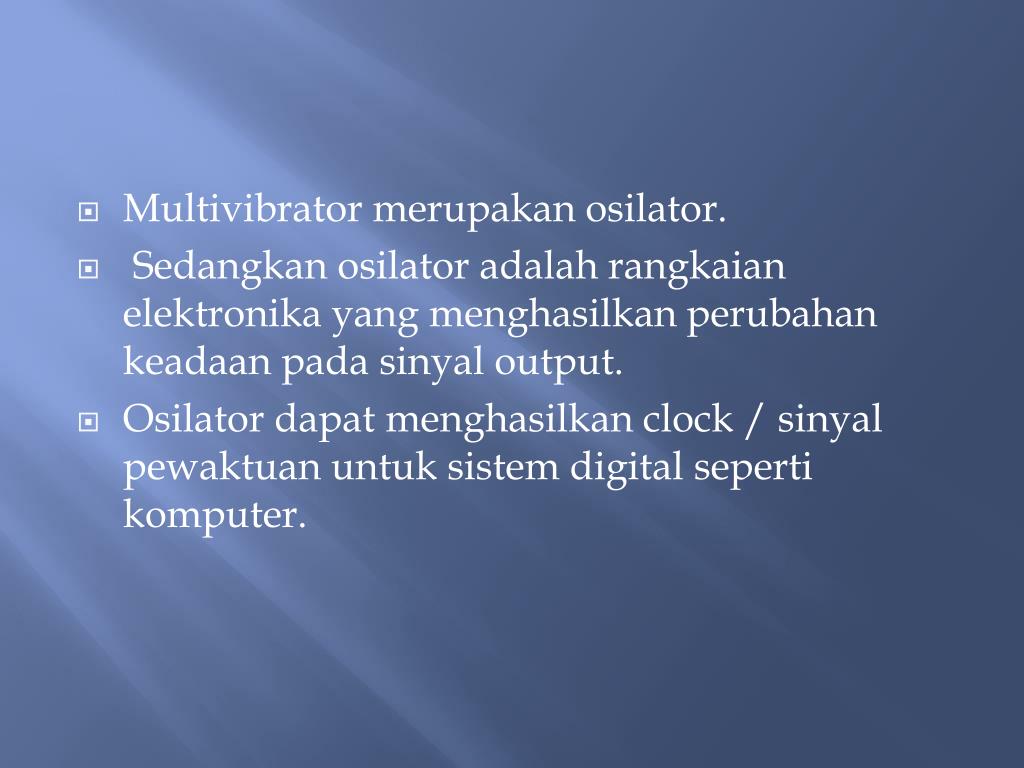

  • Multivibrator merupakan osilator.

  • Sedangkan osilator adalah rangkaian elektronika yang menghasilkan perubahan keadaan pada sinyal output.

  • Osilator dapat menghasilkan clock / sinyal pewaktuan untuk sistem digital seperti komputer.


Jenis multivibrator
Jenis multivibrator

  • Astable

  • Monostable

  • Bistable


Pengisian kapasitor
Pengisian Kapasitor

Pengisian

Kapasitor

Pengosongan

Kapasitor


Contoh soal
Contoh Soal

  • Sesuai dengan gambar berikut, Hitung waktu yang dibutuhkan untuk mengisi kapasitor sehingga tegangan kapasitor mencapai 3 volt saat posisi saklar dirubah dari 2 ke 1 dengan tegangan awal pada kapasitor 1 volt

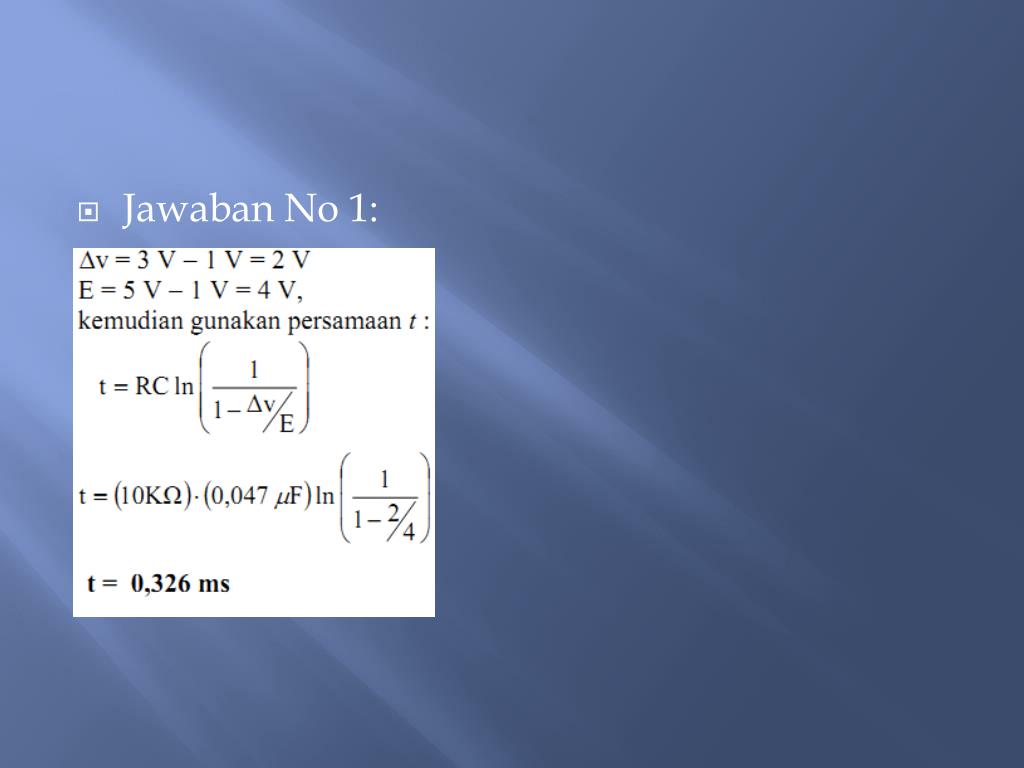

  • Jawaban No 1: waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.

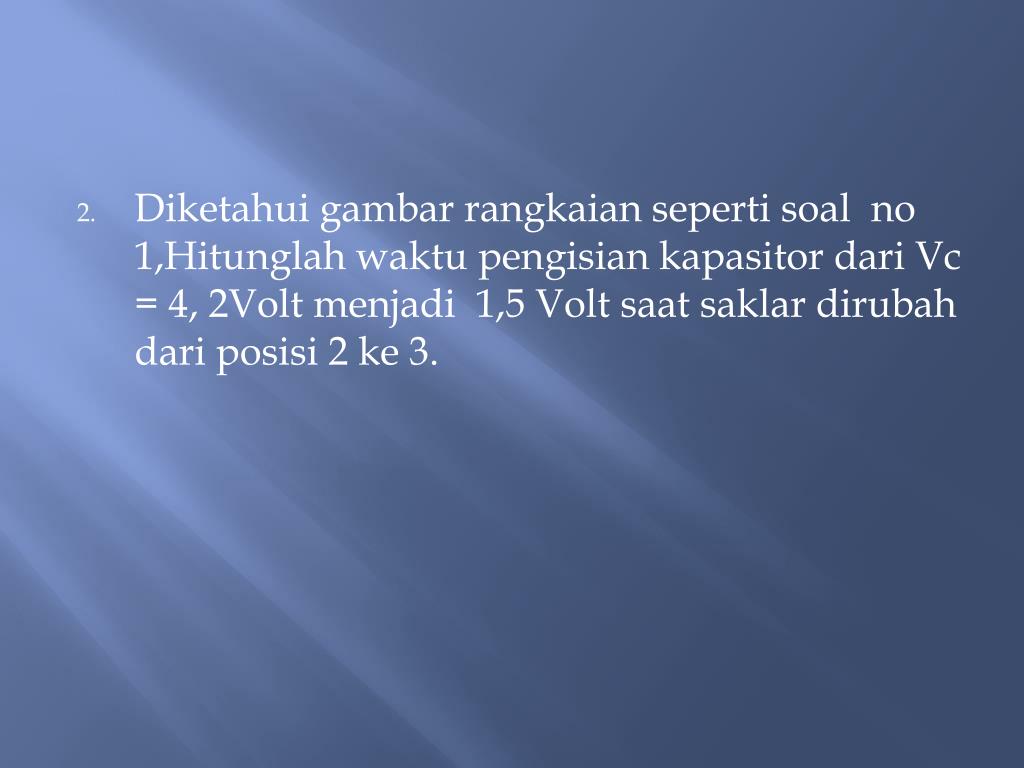

  • Jawaban No 2: waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.


Latihan
Latihan waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.

  • Hitunglah waktu yang dibutuhkan untuk perubahan tegangan kapasitor dari 0 sampai 3 volt, saat saklar pada posisi 1 untuk gambar berikut.

  • Berapa waktu pengosongan kapasitor dari Vc = 4,5 sampai Vc = 1,5 volt saat saklar pada posisi 2

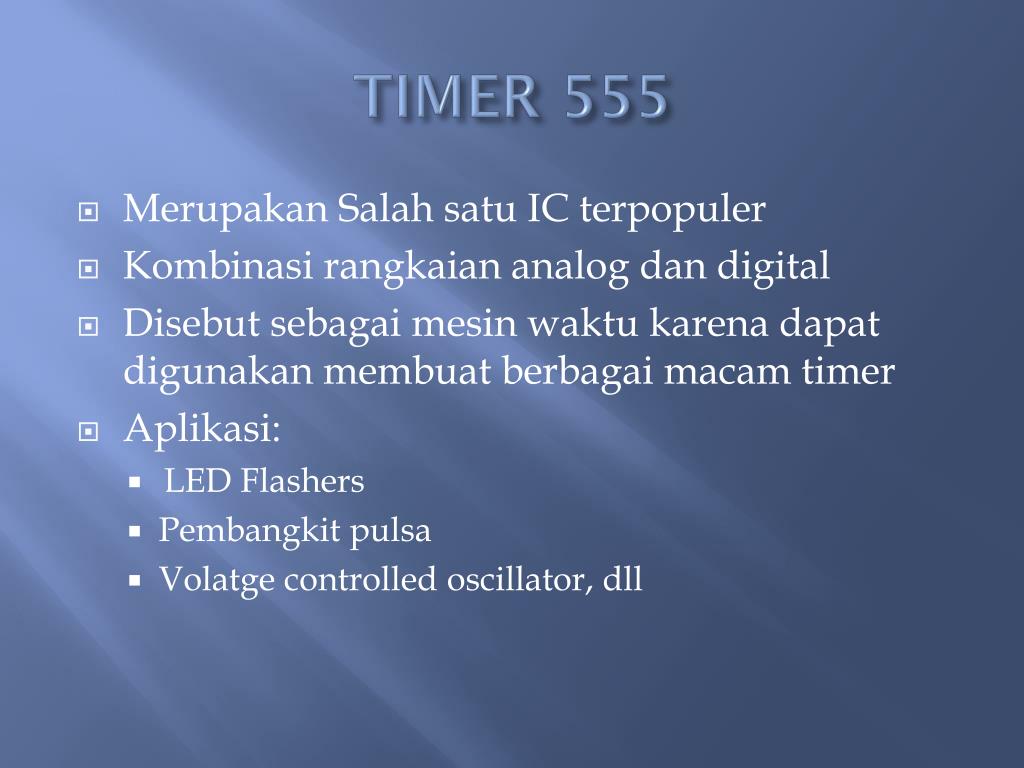

Timer 555
TIMER 555 waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.

  • Merupakan Salah satu IC terpopuler

  • Kombinasi rangkaian analog dan digital

  • Disebut sebagai mesin waktu karena dapat digunakan membuat berbagai macam timer

  • Aplikasi:

    • LED Flashers

    • Pembangkit pulsa

    • Volatge controlled oscillator, dll


Symbol dan konfigurasi pin
Symbol dan Konfigurasi Pin waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.


Rangkaian ekivalen
Rangkaian ekivalen waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.


  • Terdapat 3 R yang sama besar, yang membagi tegangan VCC waktu pengisian kapasitor dari Vc = 4, 2Volt menjadi 1,5 Volt saat saklar dirubah dari posisi 2 ke 3.

  • Dua OP-Amp membandingkan tegangan masing2 Op-Amp

  • Threshold Comparator Akan saturasi jika tegangan pin6 (threshold) lebih dari 2/3 Vcc

  • Trigger Comparator Akan saturasi saat tegangan pin 2(trigger) lebih kecil dari 1/3 Vcc

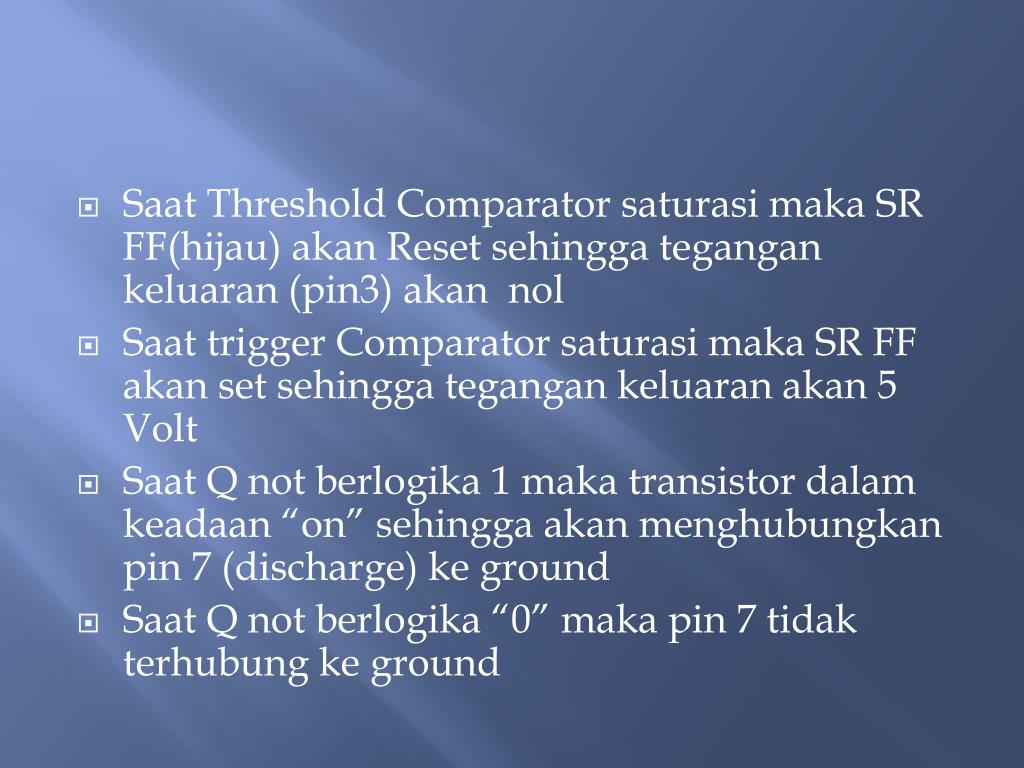

  • Saat Threshold Comparator saturasi maka SR FF(hijau) akan Reset sehingga tegangan keluaran (pin3) akan nol

  • Saat trigger Comparator saturasi maka SR FF akan set sehingga tegangan keluaran akan 5 Volt

  • Saat Q not berlogika 1 maka transistor dalam keadaan “on” sehingga akan menghubungkan pin 7 (discharge) ke ground

  • Saat Q not berlogika “0” maka pin 7 tidak terhubung ke ground


Monostable
Monostable Reset sehingga tegangan keluaran (pin3) akan nol

  • Menghasilkan Pulsa saat saklar ON


t Reset sehingga tegangan keluaran (pin3) akan nolon =0,693RaC


Kegunaan
Kegunaan Reset sehingga tegangan keluaran (pin3) akan nol

  • Digunakan untuk menghasilkan pulsa bersih dari ketinggian yang tepat dan durasi untuk sistem digital

  • Digunakan untuk menghidupkanRangkaian atau komponen eksternal atau mematikan untuk jangka waktu tertentu.

  • Digunakan untuk menghasilkan delay

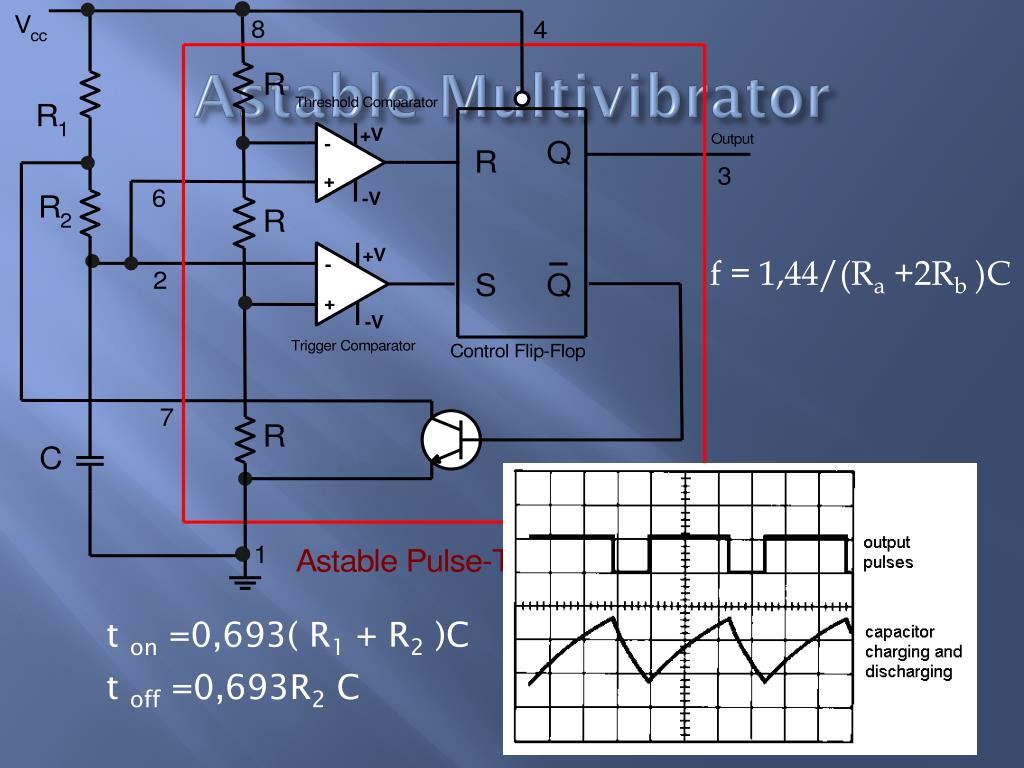

Astable multivibrator
Astable Multivibrator Reset sehingga tegangan keluaran (pin3) akan nol

f = 1,44/(Ra +2Rb )C

t on =0,693( R1 + R2 )C

t off =0,693R2 C


  • Multivibrator Reset sehingga tegangan keluaran (pin3) akan nolastable merupakan sebuah osilator. Multivibrator astabil menghasilkan pulsa yang beralih di antara dua tingkat tegangan.

  • Frekuensi pulsa dan Duty cycle pulsa tergantung pada nilai RC.

  • Kapasitor C diisi melalui resistor R1 dan R2 seri dengan time constant (R1 + R2) C.

  • Kapasitor discharge melalui R2 dengan time constant R2C


Aplikasi
Aplikasi Reset sehingga tegangan keluaran (pin3) akan nol

  • Flashing LED’s

  • Pulse Width Modulation

  • Periodic Timers


One shot 74121
One Shot 74121 Reset sehingga tegangan keluaran (pin3) akan nol

  • Merupakan IC One Shot (Monostable)

  • Lebar pulsa ON (tw )

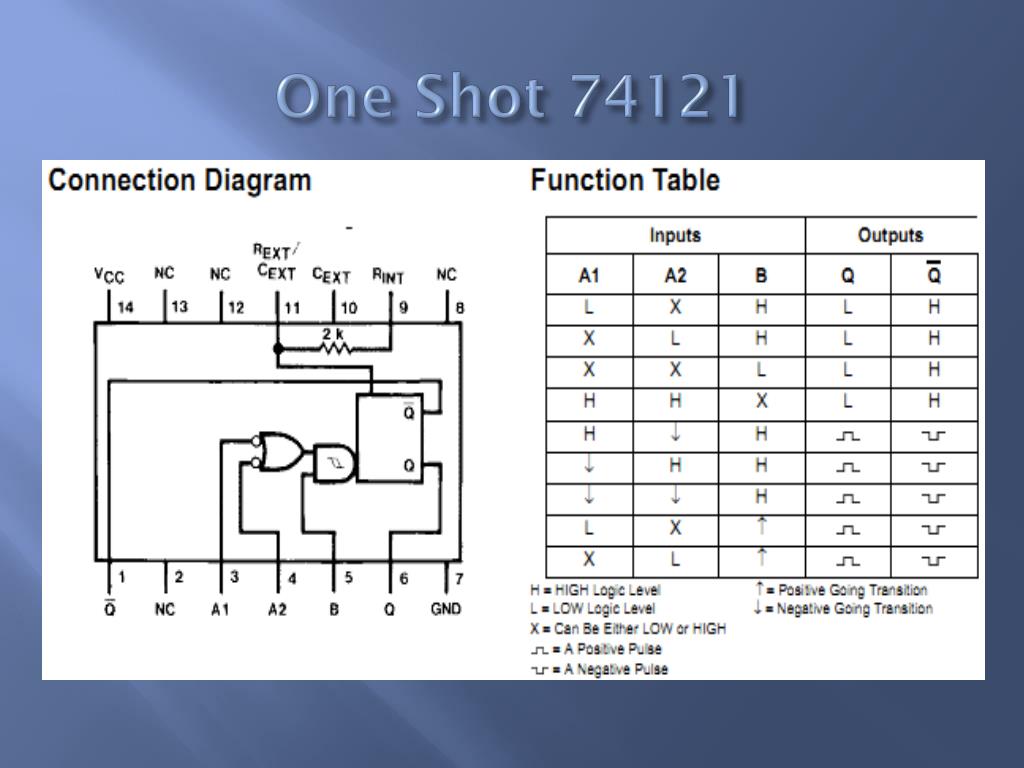

One shot 741211
One Shot 74121 Reset sehingga tegangan keluaran (pin3) akan nol


Gambar rangakaian
Gambar Rangakaian Reset sehingga tegangan keluaran (pin3) akan nol
