REFRIGERANTE

  • DEFINICION: Es la sustancia encargada de absorber y ceder calor en un sistema de refrigeración sin perder sus propiedades.

  • Es un sistema típico de compresión de vapor el refrigerante cambia de fase.

    o sea que pasa de estado liquido al gaseoso cuando absorbe calor y a liquido cuando pierde calor.


Grupos de refrigerntes l.jpg

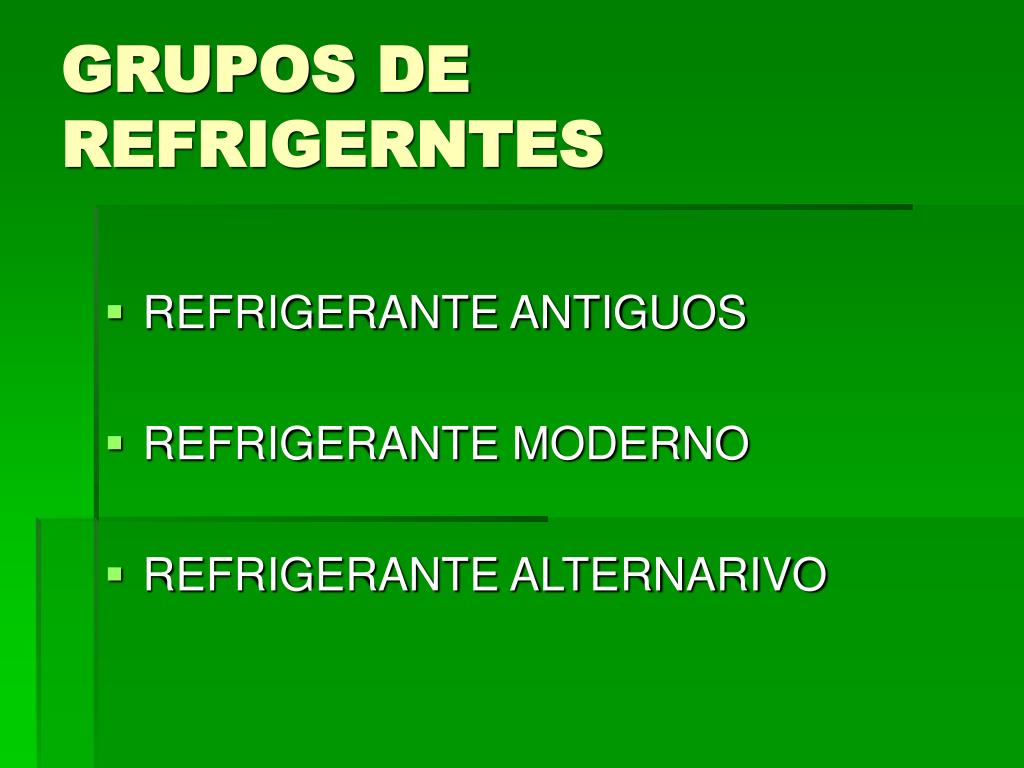

GRUPOS DE REFRIGERNTES

  • REFRIGERANTE ANTIGUOS

  • REFRIGERANTE MODERNO

  • REFRIGERANTE ALTERNARIVO


Slide3 l.jpg

  • REFRIGERANTES ANTIGUOS: Son utilizados antes del año 1930 llamados también carburados.

  • REFRIGERNTES MODERNOS: Utilizados después de los años de 1930 llamados halogenados o flourocarbonados.

  • REFRIGERANTE ALTERNATIVOS: Son refrigerante puros y algunas mezclas que remplazaran a los modernos cuyos refrigerantes no deterioran la capa de ozono y ni calientan la tierra.


Refrigerantes antiguos usados antes de 1970 l.jpg
REFRIGERANTES ANTIGUOS, USADOS ANTES DE 1970 llamados también carburados.

  • Son reconocidos como peligrosos, explosivos, tóxicos

  • Amoniaco (NH3) R-717

  • Agua (H2o) R-718

  • Propano (C3H8) R-290

  • Isobutano (C4H10) R-600ª

  • Dióxido de carbono (C02) R-744


Los refrigerantes modernos tambien llamados cfc y hcfc l.jpg
LOS REFRIGERANTES MODERNOS TAMBIEN LLAMADOS CFC Y HCFC llamados también carburados.

Estos refrigerantes se identifican mediante un sistema uniforme de números que le son propios algunos CFC, son

R-11, R-12, R-114, R-115

  • Los HCFC mas comunes incluyen R-22, R-123, R-124

  • Los HFC o alternativos:

    R-134a, R-125, R-32


Sistema numerico de los refrigerantes l.jpg

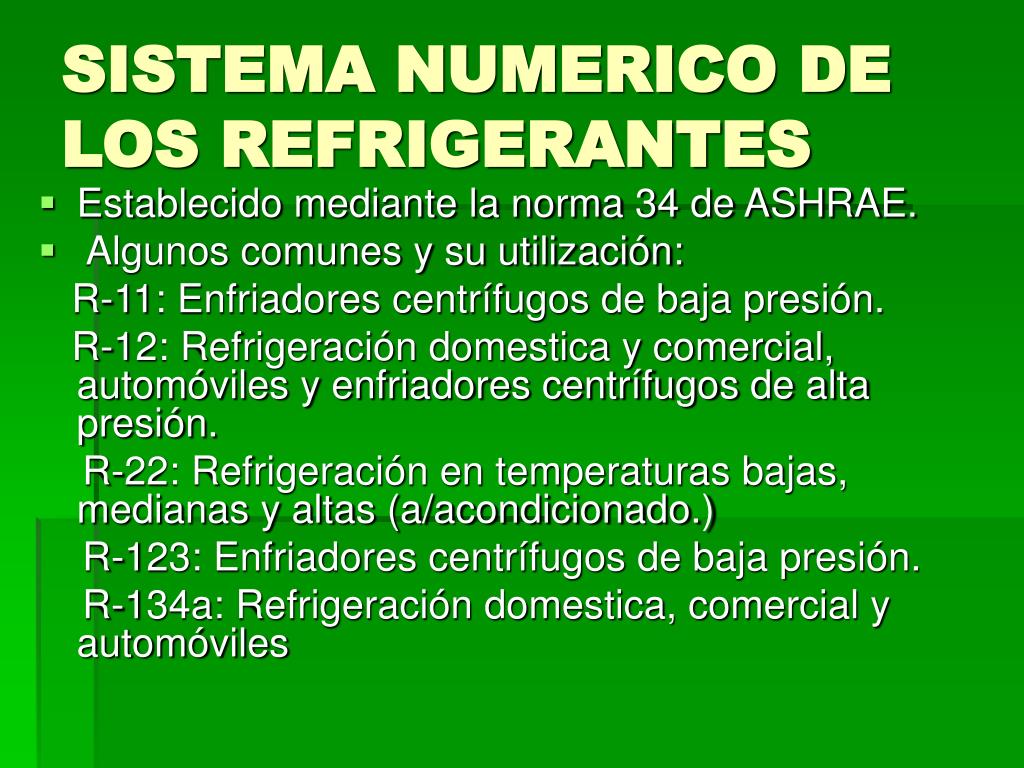

SISTEMA NUMERICO DE LOS REFRIGERANTES llamados también carburados.

  • Establecido mediante la norma 34 de ASHRAE.

  • Algunos comunes y su utilización:

    R-11: Enfriadores centrífugos de baja presión.

    R-12: Refrigeración domestica y comercial, automóviles y enfriadores centrífugos de alta presión.

    R-22: Refrigeración en temperaturas bajas, medianas y altas (a/acondicionado.)

    R-123: Enfriadores centrífugos de baja presión.

    R-134a: Refrigeración domestica, comercial y automóviles


Nomenclatura de los refrigerantes l.jpg
NOMENCLATURA DE LOS REFRIGERANTES llamados también carburados.

Tendemos a considerar que un refrigerante esta constituido por una sustancia Química

  • En realidad los refrigerantes de uso común están constituidos en su mayoría por sustancias químicas únicas.

    Ejemplo: CFC, HCFC y HFC

  • Los refrigerante: de un solo componente están caracterizados por una R en su designación de dos o tres números que reflejan su composición química


Nomenclatura l.jpg
NOMENCLATURA llamados también carburados.

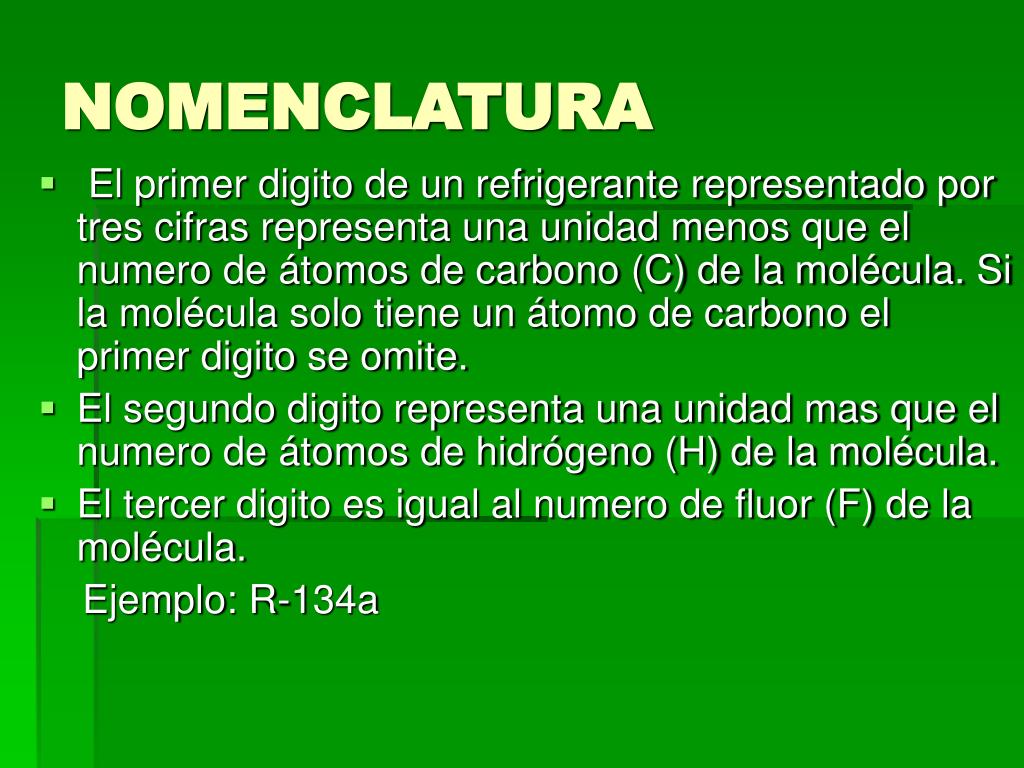

  • El primer digito de un refrigerante representado por tres cifras representa una unidad menos que el numero de átomos de carbono (C) de la molécula. Si la molécula solo tiene un átomo de carbono el primer digito se omite.

  • El segundo digito representa una unidad mas que el numero de átomos de hidrógeno (H) de la molécula.

  • El tercer digito es igual al numero de fluor (F) de la molécula.

    Ejemplo: R-134a


Nomenclatura9 l.jpg
NOMENCLATURA llamados también carburados.

  • una unidad menos que el numero de átomos de carbono ( o sea hay 1+1=2 átomos de carbono.

  • Una unidad mas que el numero de átomos de Hidrógenos ( o sea hay 3-1= 2 átomos de hidrogeno.

  • Numero de átomos de flour (o sea hay 4 átomos de fluor.) Ejemplo R-134a

  • La ‘‘a’’ indica que se trata de un isomero (o sea una disposición diferente de los mismos átomos) del R-134a


Nomenclatura10 l.jpg
NOMENCLATURA llamados también carburados.

  • Algunos refrigerantes sin embargo están compuestas por dos o mas sustancias químicas. El R-500, R-502 son ejemplos

  • El R-502 esta compuesto de

    48% de R-22

    51% de R-115

  • Algunas de estas proporciones químicas formulan sustancias se adquieren características de un refrigerante único


Nomenclatura11 l.jpg
NOMENCLATURA llamados también carburados.

  • Las combinaciones de sustancias químicas que actúan como único refrigerante se llaman azeotropicos.

  • las mezclas azeotropicas se identifican por números de tres cifras que comienza con la cifra Nº5 como un ejemplo R-502 y R-507.

  • las combinaciones de sustancias químicas que mantienen algunas características originales se llaman zeotropicas


Nomenclatura12 l.jpg
NOMENCLATURA llamados también carburados.

  • Por ejemplo: a diferencia de los refrigerantes de componentes únicos y alas mezclas azeotropicas cuyos puntos de ebullición son de temperatura fija.

  • Las mezclas azeotropicas tienen diferentes puntos de ebullición que corresponden a sus componentes originales.

  • A veces las mezclas azeotropicas se les llama también simplemente mezclas.

  • las mezclas azeotropicas se representan por un numero de tres cifras que comienzan por ´´4´´


Nomenclatura13 l.jpg
NOMENCLATURA llamados también carburados.

  • La designación termina con una letra para diferenciar las composiciones de las mismas sustancias químicas como ejemplo R-401´´a´´

  • los refrigerantes también se identifican con colores


Nomenclatura14 l.jpg
NOMENCLATURA llamados también carburados.

Código de colores para su embase:

  • R-11 Naranja

  • R-12 Blanco

  • R-22 Verde

  • R-113 Púrpura

  • R-134a Celeste

  • R-114 Azul

  • R-500 Amarillo

  • R-502 Orquídea

  • R-717 Gris


Caracteristicas la relacion temperatura presion de los refrigerantes l.jpg
CARACTERISTICAS llamados también carburados.LA RELACION TEMPERATURA PRESION DE LOS REFRIGERANTES

  • La presión que ejerce un gas guarda relación con su temperatura: es decir que si aumenta su temperatura aumenta su presión.

  • La presión ala condición de evaporación sea mayor ala presión atmosférica.

  • La presión de descarga no debe ser excesiva


Caracteristicas l.jpg
CARACTERISTICAS llamados también carburados.

  • La relación de presión debe ser baja.

  • La presión de descarga no debe ser mayor ala presión critica.

  • La temperatura de evaporación no debe ser inferior ala temperatura de congelación del refrigerante.

  • El efecto refrigerante elevado (ER)=BTULB

  • Volumen especifico bajo


Caracteristicas17 l.jpg
CARACTERISTICAS llamados también carburados.

  • Densidad favorable

  • Propiedades físicas de los refrigerantes pueden tener efecto sobre:

    -la capacidad del equipo

    -la potencia requerida

    -la característica de presión y temperatura.

    -el calor especifico del liquido.


Selecci n de los refrigerantes l.jpg
SELECCIÓN DE LOS REFRIGERANTES llamados también carburados.

  • La selección del refrigerante afecta:

  • La capacidad del equipo

  • El consumo de energía

  • La seguridad.

  • El mantenimiento


Propiedades fisicas y ambientales de los refrigerantes l.jpg
PROPIEDADES FISICAS Y AMBIENTALES DE LOS REFRIGERANTES llamados también carburados.

PEC PAO GWP años de vida

R-11 23 1000 3400 60

R-12 29 1000 7100 130

R-22 40 .055 1600 15

R-123 27 .020 90 2

R-134a 26 0 1200 16

Las cualidades deseables para un refrigerantes son:

Un valor PAO bajo cero (0), un valor bajo de GWP así como corta vida en la atmósfera


Fuentes de perdidas de refrigerante l.jpg
FUENTES DE PERDIDAS DE REFRIGERANTE llamados también carburados.

  • El propósito de la contención y de mejoramiento de los métodos de servicio la cantidad de refrigerante que se desprende y sale a la atmósfera.

  • Si se reducen las emisiones de refrigerante, una ventaja que todos los equipos relucieran drásticamente el uso de los CFC

  • Los técnicos en refrigeración pueden reducir las emisiones de CFC adquiriendo y utilizando equipos de contención subsanando las fugas.


Slide21 l.jpg

  • Las técnicas de servicio deben asegurarse de que las perdidas de refrigerantes de los sistemas de refrigeración se reduzcan al mínimo.

  • La reducción de las emisiones, debería constituir la meta para todos los técnicos, porque esto mantiene condiciones de trabajo en la sala de maquina minimizando al mismo tiempo las fugas de refrigerante a la atmósfera.

  • Estos factores permiten que existan condiciones seguras de servicio y mantenimiento


Fuentes de perdidas de refrigerante en los sistemas de refrigeracion l.jpg
FUENTES DE PERDIDAS DE REFRIGERANTE EN LOS SISTEMAS DE REFRIGERACION

Las perdidas de refrigerante se producen principalmente por:

  • Fugas

  • Procedimiento de servicio deficiente

  • Contaminación

  • La alta presión en los sistemas

  • Todas las perdidas pueden reducirse de siguiendo las directrices y utilizando equipo sugerido para este propósito.


Fugas del equipo l.jpg
FUGAS DEL EQUIPO REFRIGERACION

  • Fugas ocasionadas por el desgaste

  • Fugas en las tuberías

  • Las abrazaderas

  • Las uniones

  • Fugas durante el mantenimiento

  • Cambios de aceite

  • Colocación de filtros

  • Colocación de manómetro

  • Reemplazo de motor


Implementacion de nuevos procedimientos de servicio l.jpg
IMPLEMENTACION DE NUEVOS PROCEDIMIENTOS DE SERVICIO REFRIGERACION

  • El escape de refrigerante debe evitarse estrictamente

  • Los técnicos de deben ser mas cuidadosos que en el pasado

  • Muchos procedimientos que eran comunes, ahora deben evitarse

  • Ahora hay que recuperar todo el refrigerante (antes no)

  • Recoger todo el refrigerante mediante bomba por liquido y gas


Slide25 l.jpg


Registro de mantenimiento l.jpg

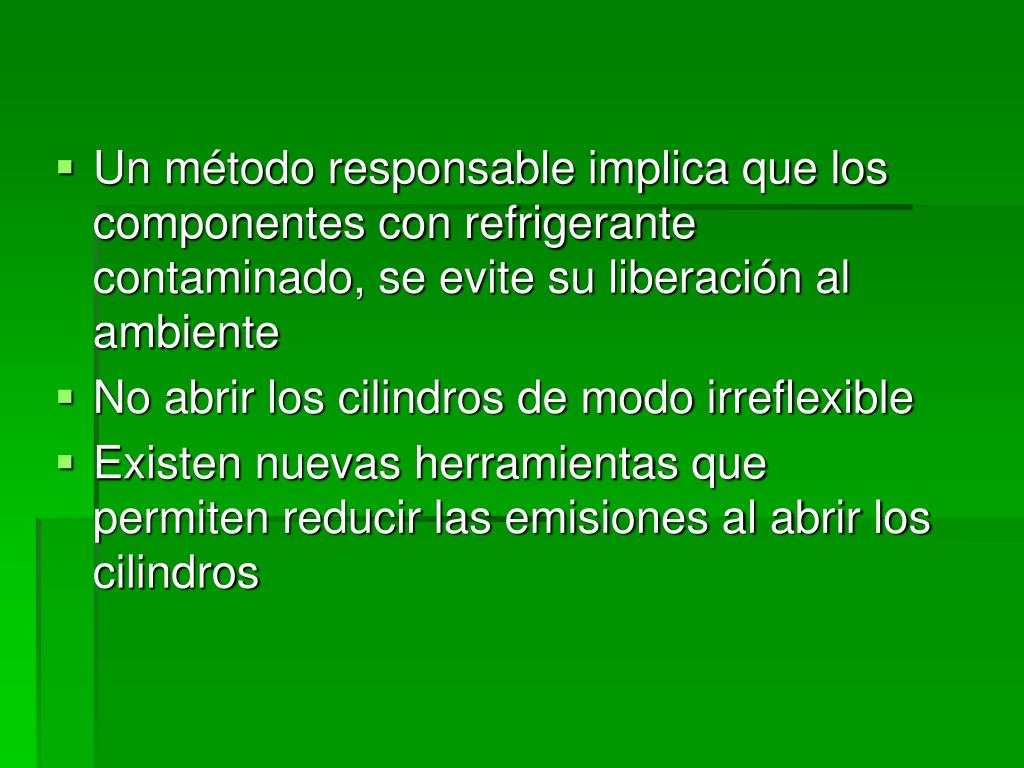

REGISTRO DE MANTENIMIENTO refrigerante contaminado, se evite su liberación al ambiente

La detección de perdida de los sistemas de refrigeración ahora deben efectuarse regularmente según un calendario:

  • La lectura de refrigerante

  • Temperatura del condensador

  • Presión de condensación

  • Dejar constancia en el registro

  • Comparar los registro semanal y mensualmente

  • Comparar anualmente

  • Vigilar los cambios de capacidad


Recuperacion y reciclaje de refrigerante l.jpg
RECUPERACION Y RECICLAJE DE REFRIGERANTE refrigerante contaminado, se evite su liberación al ambiente

La mayoría de los refrigerantes son potencialmente peligrosos para la salud y la seguridad de las personas que están en contacto con estos y son peligrosos para el medio ambiente.

  • Esto exige que los refrigerantes se almacenen y manipulen de forma apropiada

  • Debido al alto costo de los mismos, una manipulación correcta ayudara reducir el gasto


Recipiente para almacenamiento de refrigerante l.jpg
RECIPIENTE PARA ALMACENAMIENTO DE REFRIGERANTE refrigerante contaminado, se evite su liberación al ambiente

Los refrigerantes se almacenan y se envían en diversos tipos de recipiente:

  • Cilindros, tanques de una y media tonelada e incluso camiones

  • Estos recipientes están clasificados como desechables o retornables

  • Es importante saber siempre que tipo de recipiente esta usted usando


Slide29 l.jpg


Seguridad de los cilindros de refrigerantes l.jpg
SEGURIDAD DE LOS CILINDROS DE REFRIGERANTES proporciono el recipiente

  • Los cilindros desechables deberían depositarse una vez que el refrigerante ha sido extraído

  • Los recipientes están diseñados de modo que puedan rellenarse tan a menudo como sea posible

  • Estos recipientes permiten almacenar el refrigerante sin peligro

  • No se debe rellenar el recipiente si hay duda de fuga, rajaduras o golpes


Slide31 l.jpg

  • Hay que tener cuidado que no se sobrecarguen los cilindros proporciono el recipiente

  • Se recomienda por lo general que el recipiente no debe estar cargado a mas del 80% de su capacidad

  • Algunos recipientes están provistos de válvulas de alivio

  • Estos cilindros deben ser verificados cada 5 años
