  1. Christian Pfeiffer содействует энергосбережению Вашего оборудования ЭкономияЭнергии

  2. Филоcофия Мы предлагаем решениядля помола по всему миру. Повышение эффективности помольной и сеператорной технологии.

  3. Продукты Высокоэффективное оборудование и компоненты Сервис Новые отделе- ния помола Компоненты Оптимизация существую- щих заводов Процесс Know-How & инжиниринг

  4. Инжениринг CAD & экспертный инжиниринг для оптимального проекта, с высокой эффективностью и максимальным коэффициентом использования Опытные инженеры, планирующие комплексное отделение помола под ключ

  5. Влияющие факторы Проектирование и изготовление основаны на большом опыте и инжиниринге для того чтобы обеспечить: Максимальную экономическуюЭффективность производства (повышение качества продукции и снижение энергетических затрат) Высокая Надёжность (снижение времени простоя, заменыистоимости обслуживания) Снижение Общих затрат Заказчика Цена • Эффективность • Энергия • Качество • Срок службы • Время ремонта • Облуживания • СО2

  6. Энергопотребление в мире Энергопотребление в мире 1985 - 2010 Необходимо … ЭкономияЭнергии Развитие энергопотребления в миллион тон (нефть эквивалент), BP-репорт 2011

  7. Статистика Потребление энергии в производстве цемента ~ 2 % общего расхода первичной энергии 5 % промышленного расхода энергии 85 - 90 % термическая энергия 10 - 15 % электрическая энергия ~ 25 % затрат в цементной промышленности энергетические затраты в т.ч. ~ 50 % затраты на электроэнергию, в основном для помола

  8. Энергопотребление на цемзаводах Потребление энергии на цементном заводе ~ 42 % электроэнергии используется при помоле цемента Всего = 116.6 kВтч/тцемент=100 % ЭкономияЭнергии Добыча сырья Подготовка сырья Помол сырья Поизводство клинкера Помол цемента Отгрузка цемента

  9. Вариант для экономии энергии Потенциал для оптимизации внутренней оснастки Правильный дизайн/ оптимизация внутренней оснастки может улучшить производитель-ность и качество; уменьшить удельный расход на 10 - 20 %. Помолоспособность/ твёрдость (физическиеихимические характеристики) Активаторные плиты для максимально эффективной работы шаров в первой камере – ударное воздействие Перегородка с регулированием потока матерала для оптимизации уровня и скорости прохода материала Сортирующие плиты для достижения максимальной поверхности помола во второй камере Хорошая вентиляция для быстрого прохода материала и вывода тепла Количество и состав помольных шаров для качественной ударной работы в первой камере и работы на размельчения трением во второй камере ЭкономияЭнергии Оптимум соотношения L/D, скорости вращенияи установленной мощности для максимальной эффективности мельниц Уровень и время пребывания материала в мельнице

  10. Вариант для экономии энергии Переход на замкнутый цикл помола с сепаратором Открытый цикл помола без сепаратора Весь материал на выходе из мельницы = готовый продукт

  11. Вариант для экономии энергии Переход на замкнутый цикл помола с сепаратором Замкнутый цикл помола с сепаратором Тонкий материал из сепаратора = готовый продукт

  12. Вариант для экономии энергии Открытый цикл мало материала Нехватка материала Дольше время побывания материала в мельнице

  13. Вариант для экономии энергии Замкнутый цикл Более интенсивный поток материала Полное использование Циркуляцияматериала Короткое время пребывания материала в мельнице

  14. Вариант для экономии энергии Влияние сепаратора на работу шаровой мельницы Исключается перемол материала в шаровой мельнице Снижение температуры внутри мельницы Постоянные условия внутри мельницы Оптимальный уровень материала во всех камерах

  15. Вариант для экономии энергии Влияние сепаратора на конечный продукт Становится возможным контроль за распределением размеров частиц Более узкий диапазон распределения частиц, что означает отсутствие слишком крупных частиц в конечном продукте. Благодаря более узкому диапазону распределения частиц, возможно достигать таких же конечных показателей прочности с более низкой удельной поверхностью (по Блейну) в сравнении с производством в открытом цикле Более низкое энергопотребление благодаря росту производительности на типах цемента с высокой тонкостью

  16. Вариант для экономии энергии При переходе с открытого цикла на замкнутый рекомендуется провести сразу-же: Разделение мельницы только на 2 камеры Модификация внутренней оснастки мельницы - бронефутеровки, перегородок и шаров Увеличить вентиляцию мельницы

  17. OptiTrompfamily Решения для любого требования при сепарации материала Стандартный Компактный дизайн дизайн QDK TGS DSL DSM DSK

  18. Новыйсепаратор QDK QDK - Высокоэффективный сепаратор

  19. Новыйсепаратор QDK QDK - Высокоэффективный сепаратор

  20. Новыйсепаратор QDK Оптимизация с помощью CFD (Computational Fluid Dynamics) анализа: Оптимизация воздушного потока в сепараторе

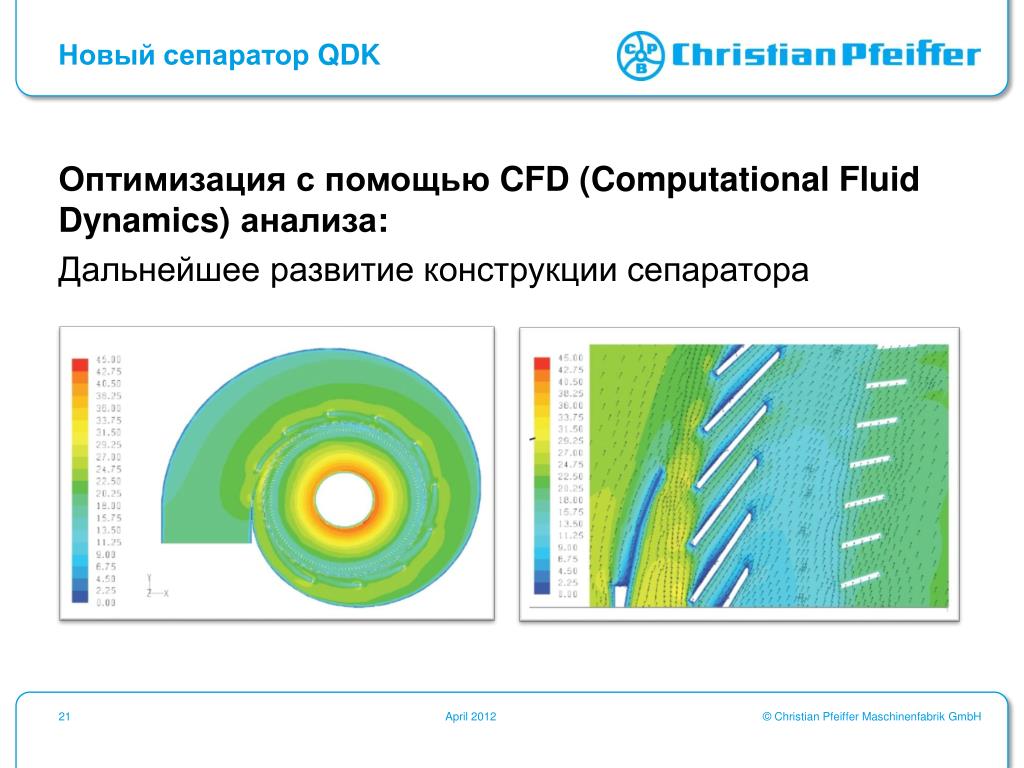

  21. Новыйсепаратор QDK Оптимизация с помощью CFD (Computational Fluid Dynamics) анализа: Дальнейшее развитие конструкции сепаратора

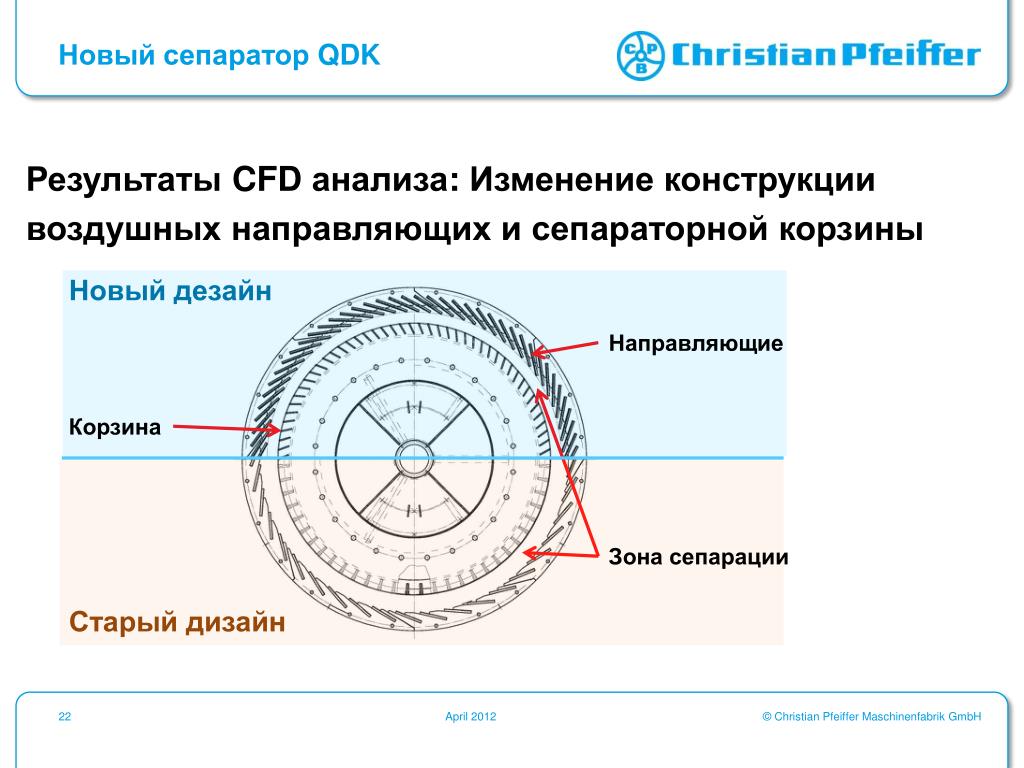

  22. Новыйсепаратор QDK Результаты CFD анализа: Изменение конструкции воздушных направляющих исепараторной корзины Новый дезайн Старый дизайн Направляющие Корзина Зона сепарации

  23. Новыйсепаратор QDK TGS - Высокоэффективный сепаратор

  24. Новыйсепаратор QDK TGS - Высокоэффективный сепаратор

  25. Сепаратор TGS для модернизации TGS - Высокоэффективный сепаратор TGS, решение для более компактного дизайна QDK стандартный дизайн

  26. Cementa AB, Degerhamm, Швеция Примеры Существующий цех помола: FLS – ЦМ № 4 3,3 x 12,0 мзамкнутый цикл Модернизация: Замена сепаратора 1-го поколения на сепаратор 3-го поколения QDK 19-N с фильтром

  27. Примеры Cementa AB, Degerhamm, Швеция ЭкономияЭнергии

  28. Примеры Мордовцемент, Россия Перевод 2-х мельниц в замкнутый цикл Сепаратор QDK 22-NZ (вкл. инжиниринг)

  29. Примеры Мордовцемент, Россия Перевод в замкнутый цикл ЭкономияЭнергии

  30. Golden Bay Cement, Whangarei, Новая Зеландия Примеры Перевод в замкнутый цикл Существующий цех помола: FLS – ЦМ № 6 3,6 x 10,23 м,открытый цикл Модернизация: Перевод с открытого на замкнутый цикл с установкой сепаратора (QDK 25-N) с фильтром

  31. Примеры Golden Bay Cement, Whangarei, Новая Зеландия Перевод в замкнутый цикл ЭкономияЭнергии

  32. OAO Николаевцемент, Lafarge, Украина Примеры Мельница Ø 4,0 x 13,5 Комплект дозирующего и загрузочного оборудования QDK 29-N сепаратор с фильтром Компрессорная станция Стальные конструкции Детальный инжиниринг

  33. Примеры OAO Николаевцемент, Lafarge, Украина ЭкономияЭнергии

  34. OAO Кызылкумцемент, Узбекистан Примеры Перевод в замкнутый цикл • Шаровая мельница 4,0 х 13,5 м • Сепаратор QDK 29N c циклонами • Элеватор, аэрожелоба • Транспортёры • Радиальный вентилятор • Охладитель цемента типа 27-56 • Пневмокамерный насос • Фильтр 10 000 м3/час • Электроуправление • Впрыск воды в первую камеру • Проектирование и инжиниринг

  35. OAO Кызылкумцемент, Узбекистан Примеры Перевод в замкнутый цикл ЭкономияЭнергии

  36. ОАО Воскресенскцемент, Lafarge, Россия Примеры Перевод в замкнутый цикл Перевод 2-х мельниц в замкнутый цикл с использованием 1-го сепаратора 2 мельницы: Ø 3,0x13,0 Pi: 2 x 1600 кВт Сепаратор: QDK 29-N с фильтром

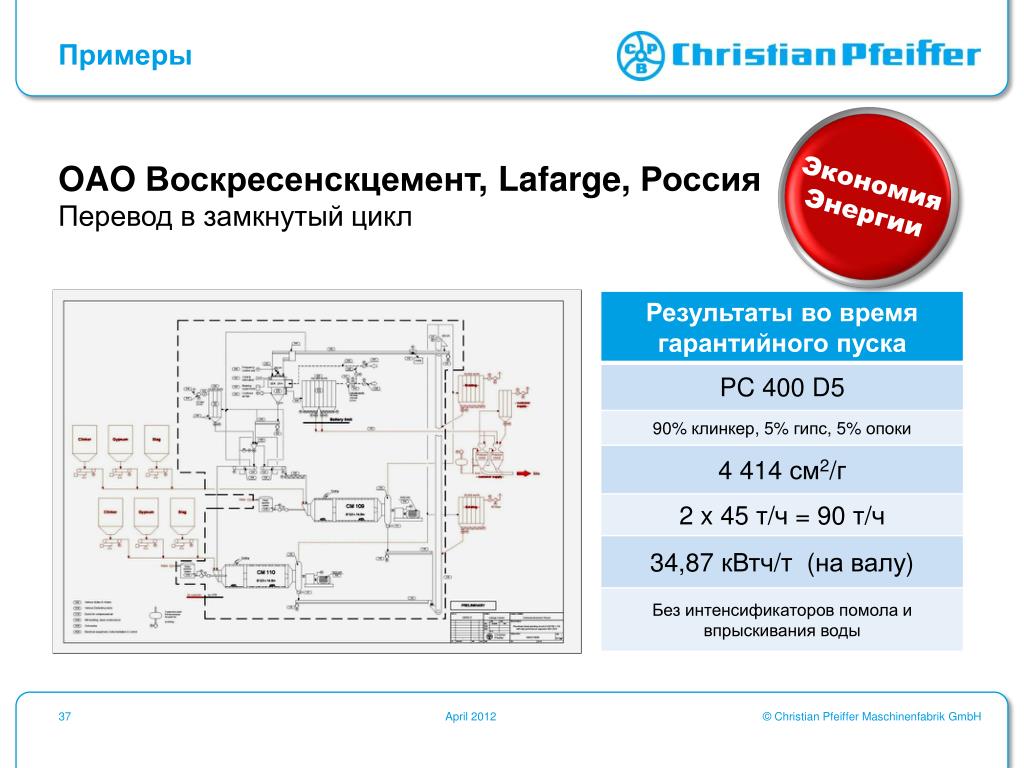

  37. OAO Воскресенскцемент, Lafarge, Россия Примеры Перевод в замкнутый цикл ЭкономияЭнергии

  38. PZW Wotan, Германия Примеры Помольный цех под ключ, самый современный помол в Германии • Мельница Ø 4,4 х 14,0 • 4400 kВт • Сепаратор QDK 33-NZ с циклонами • Сушка для шлака • Охладитель цемента • СРВ 27 – 65

  39. Примеры PZW Wotan, Германия, замкнутый цикл Охладитель цемента Оборотное водоснабжение Цементная мельница Циклоны DC34-1 Бункеры Сепаратор Фильтр мельницы Транспортер сырья 8 5 7 6 4 1 3 2

  40. Примеры PZW Wotan, Германия Помольный цех под ключ, самый современный помол в Германии ЭкономияЭнергии

  41. Экономия энергии Они начали экономить энергозатраты на помол! Ивано Франкiвск Цемент Кавказ Цемент Мальцовский Цемент Одесса Цемент Шуровский Цемент Николаев Цемент Воскресенск Цемент Днипро Цемент ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии ЭкономияЭнергии Кривой Рог Цемент Топки Цемент Искитим Цементt Красноярск Цемент Кызылкум Цементt Мордов Цемент

  42. Gorazdzeцемент, Heidelberg, Польша Примеры Перевод в замкнутый цикл Перевод 2-х мельниц в замкнутый цикл с использованием 1-го сепаратора 1 мельницы: Ø 5,2 x16,75 Pi: 2 x 1600 кВт Сепаратор: QDK 294-Z c фильтром

  43. Gorazdzeцемент, Heidelberg, Польша Примеры Перевод в замкнутый цикл ЭкономияЭнергии

  44. Какие у Вас вопросы? спрашивайте! Спасибо за Ваше внимание!

  45. Контакты Head Office: Christian Pfeiffer Maschinenfabrik GmbH Sudhoferweg 110-112 59269 Beckum - Germany Phone: +49 (0) 25 21/8 49-00 Fax: +49 (0) 25 21/8 49-123 Email: office@christianpfeiffer.de Web: www.christianpfeiffer.net Local Office / Representation: Christian Pfeiffer Maschinenfabrik GmbH в РФ 117105 Москва, Варшавское ш. 37A Руководитель: Вальтер Телле, доб. 114 Телефон: (495) 781-62-16, 781-38-51 Факс: (495) 781-62-16, 781-38-51 walter.telle@christianpfeiffer.ru
