5

任务5

IP路由及其配置


5

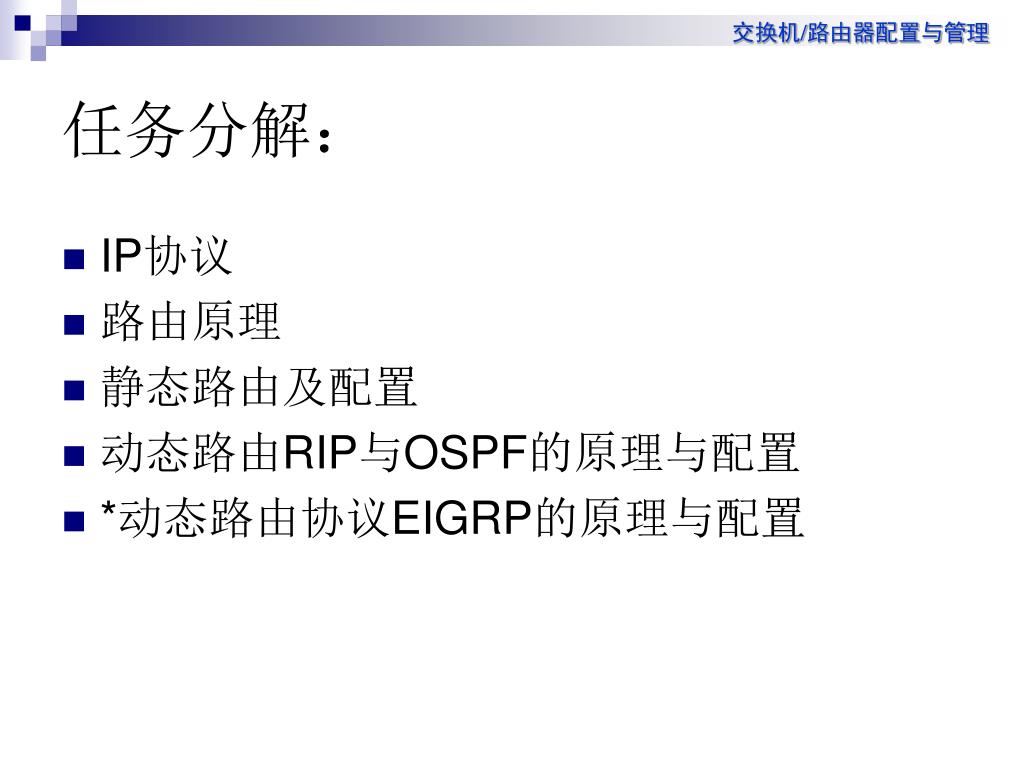

任务分解:

  • IP协议

  • 路由原理

  • 静态路由及配置

  • 动态路由RIP与OSPF的原理与配置

  • *动态路由协议EIGRP的原理与配置


5

路由配置

3层交换机带有路由功能,通过给一个接口指定一个网络地址,就能在路由表中为该网络建立起一条静态路由。这种指向一个接口的静态路由被认为是直接连接的,当接口处于up状态(激活)时,其路由就会自动添加到路由表中,用户不需要为其进行手工配置。

对于无法由路由器通过一种或多种动态路由选择协议学习到的路由,就必须由用户进行手工配置、静态指定。


5

路由配置

1.配置静态路由

配置命令:

ip route network netmask [nexthop|interface] [admin-distance]

命令功能:定义一条到指定网络的静态路由,并将该路由加入到路由表中。

参数说明:

network——指定网络的网络地址;

netmask——指定网络的子网掩码。

nexthop|interface——由下一跳路由器或本地路由器的外网接口定义到达指定网络的路径(路由)。

admin-distance——该路由的管理距离。对于与指定接口相连的静态路由,其默认管理距离为0,对定义到下一跳的静态路由,其管理距离为1。


5

路由配置

1.配置静态路由

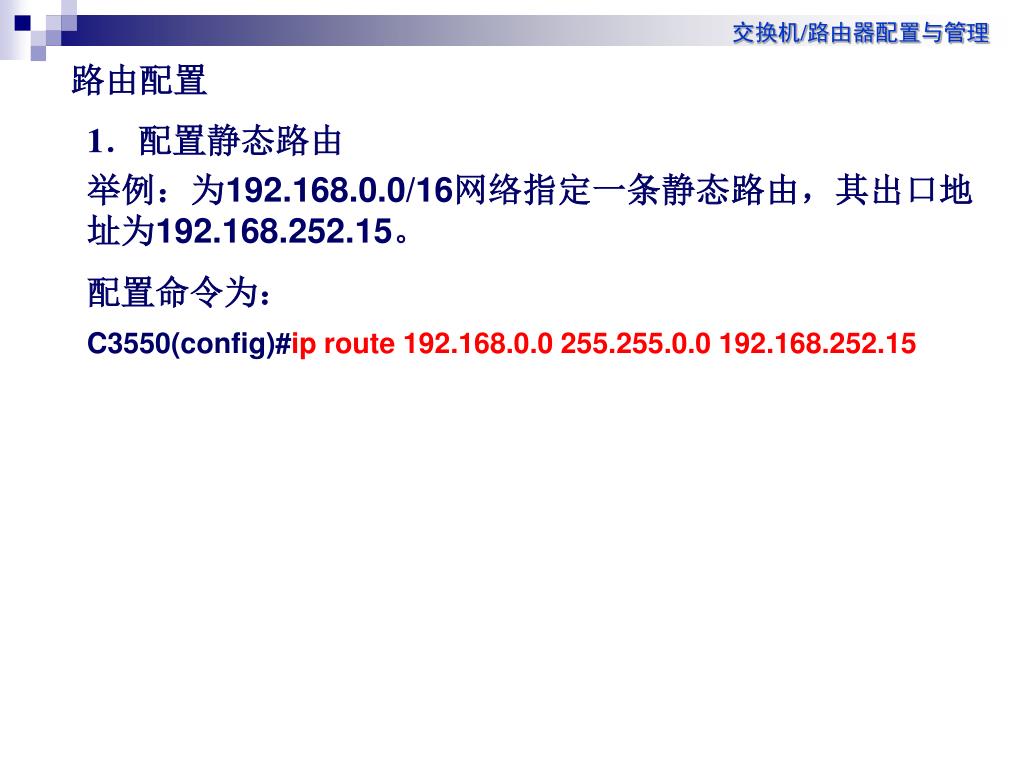

举例:为192.168.0.0/16网络指定一条静态路由,其出口地址为192.168.252.15。

配置命令为:

C3550(config)#ip route 192.168.0.0 255.255.0.0 192.168.252.15


5

路由配置

2.配置默认路由

所有不能被路由的分组都将被送往默认路由,亦即在路由表中,如果没有分组的目的地址的路由表项,则将使用默认路由作为分组的转发路径。

默认路由只能有一条,优先级最低。

默认路由的配置命令为:

ip route 0.0.0.0 0.0.0.0 [ip-address|interface]

举例:将当前交换机的默认路由设置为192.168.30.1。

配置命令为:

C3550(config)#ip route 0.0.0.0 0.0.0.0 192.168.30.1


5

路由配置

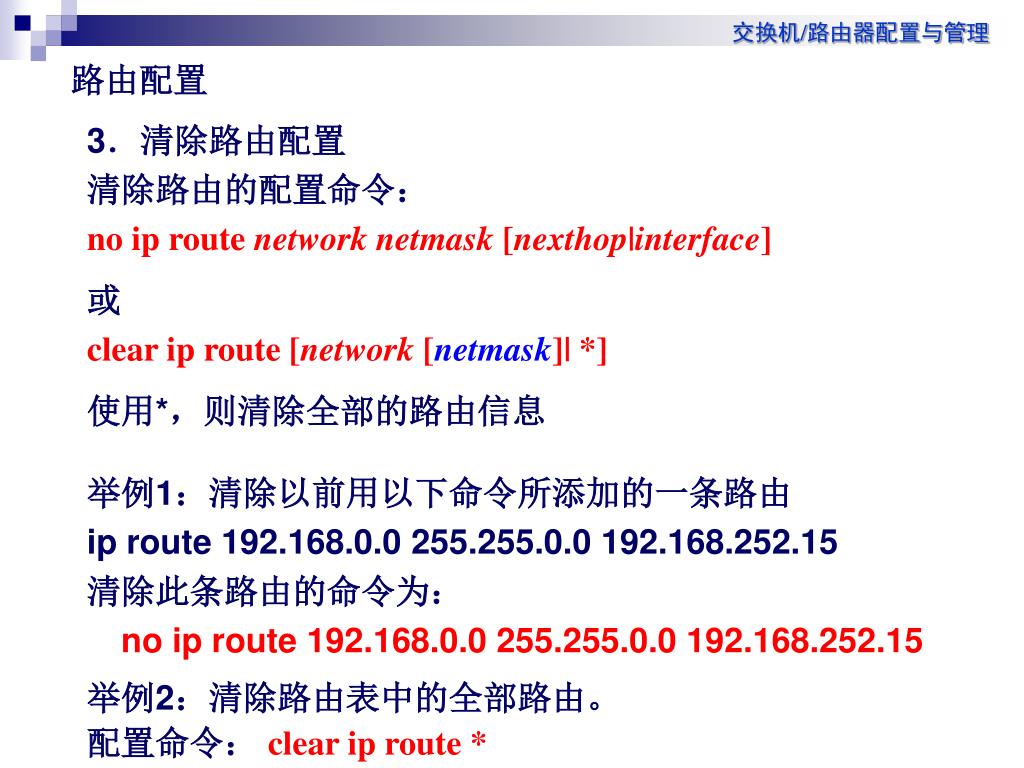

3.清除路由配置

清除路由的配置命令:

no ip route network netmask [nexthop|interface]

clear ip route [network [netmask]| *]

使用*,则清除全部的路由信息

举例1:清除以前用以下命令所添加的一条路由

ip route 192.168.0.0 255.255.0.0 192.168.252.15

清除此条路由的命令为:

no ip route 192.168.0.0 255.255.0.0 192.168.252.15

举例2:清除路由表中的全部路由。

配置命令:clear ip route *


5

路由配置

4.查看路由信息

show ip route显示路由信息

show ip route default 显示默认路由(网关)


5

路由配置

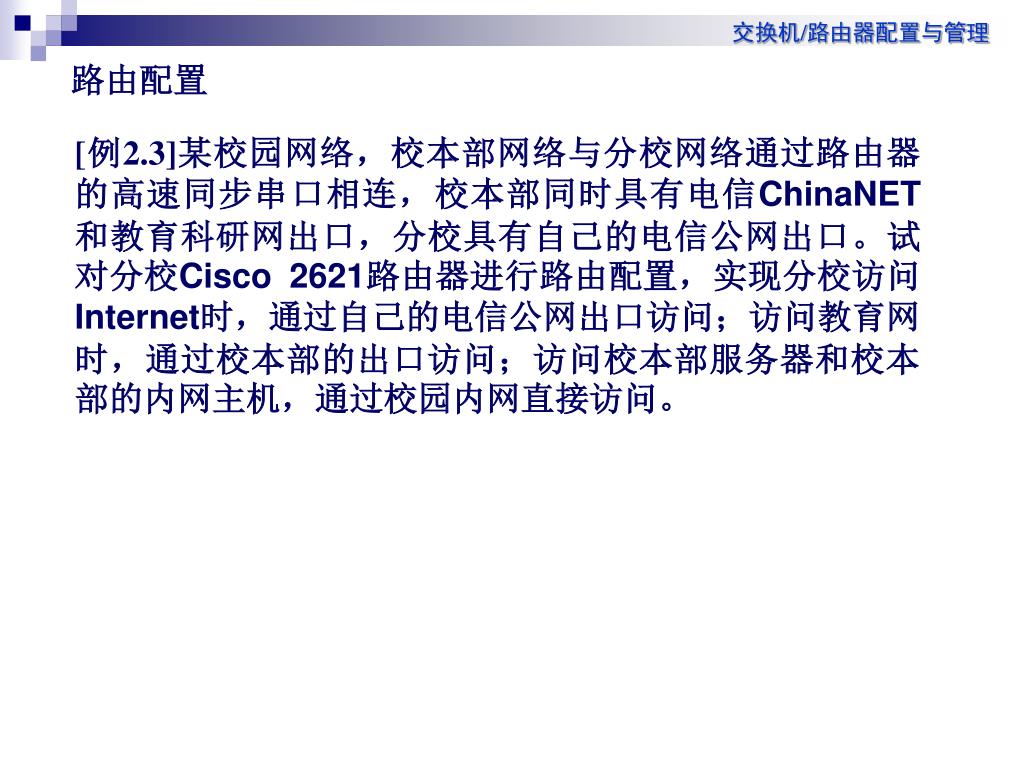

[例2.3]某校园网络,校本部网络与分校网络通过路由器的高速同步串口相连,校本部同时具有电信ChinaNET和教育科研网出口,分校具有自己的电信公网出口。试对分校Cisco 2621路由器进行路由配置,实现分校访问Internet时,通过自己的电信公网出口访问;访问教育网时,通过校本部的出口访问;访问校本部服务器和校本部的内网主机,通过校园内网直接访问。


5

中国公用互联网络(ChinaNET)

218.101.61.17/29

218.101.61.18/29

校本部校园网络

Fa0/1

S0/0

S4/3

Cisco 7206

Cisco 2621

192.168.253.46/252

Fa0/0

192.168.253.45/252

192.168.21.62/24

Internet

网络拓扑图

分校到本部的路由设置


5

Internet

路由配置

218.101.61.17/29

218.101.61.18/29

校本部校园网络

Fa0/1

S0/0

S4/3

Cisco 7206

Cisco 2621

192.168.253.46/252

Fa0/0

192.168.253.45/252

192.168.21.62/24

分析:

(1)当到达多个网络的下一跳地址相同时,可通过定义一条默认路由来简化路由表。

由于分校访问Internet要求通过自己的出口直接访问,因此默认路由(默认网关)应指向与Cisco 2621直接相连的对端路由器接口的地址,218.101.61.17。

定义一条默认路由:

ip route 0.0.0.0 0.0.0.0 218.101.61.17


5

Internet

路由配置

218.101.61.17/29

218.101.61.18/29

校本部校园网络

Fa0/1

S0/0

S4/3

Cisco 7206

Cisco 2621

192.168.253.46/252

Fa0/0

192.168.253.45/252

192.168.21.62/24

分析:

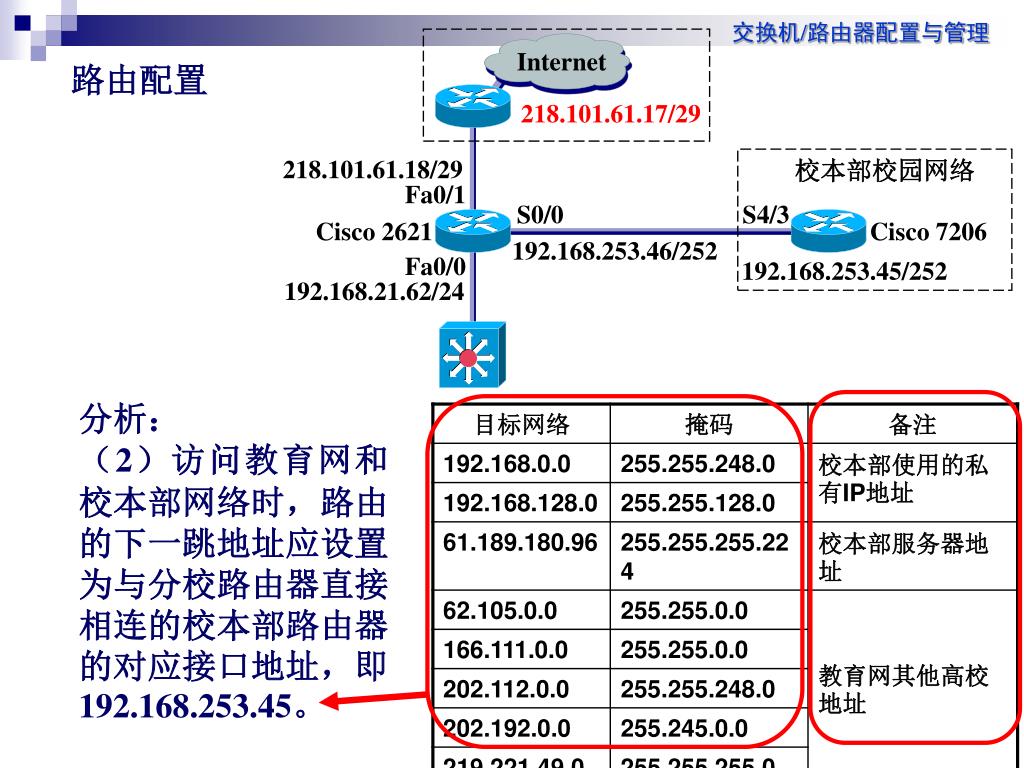

(2)访问教育网和校本部网络时,路由的下一跳地址应设置为与分校路由器直接相连的校本部路由器的对应接口地址,即192.168.253.45。


5

路由配置

route>ena

router#conf t

router(config)#ip route 0.0.0.0 0.0.0.0 218.101.61.17

router(config)#ip route 192.168.0.0 255.255.248.0 192.168.253.45

router(config)#ip route 192.168.128.0 255.255.128.0 192.168.253.45

router(config)#ip route 61.189.180.96 255.255.255.224 192.168.253.45

router(config)#ip route 62.105.0.0 255.255.0.0 192.168.253.45

router(config)#ip route 166.111.0.0 255.255.0.0 192.168.253.45

router(config)#ip route 202.112.0.0 255.255.248.0 192.168.253.45

router(config)#ip route 202.192.0.0 255.245.0.0 192.168.253.45

router(config)#ip route 219.221.49.0 255.255.255.0192.168.253.45


5

路由配置

router(config)#end

router(config)#write

router(config)#show ip route

…………

…………

router(config)#show ip route default

…………

…………

router(config)# exit

router>
