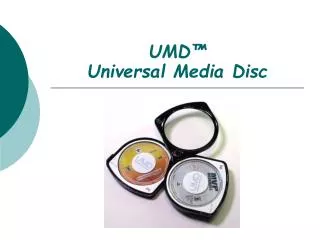

  1. UMD™ Universal Media Disc

  2. Born of UMD™ • UMD (Universal Media Disc) แจ้งเกิดพร้อมเครื่องเล่นเกมพกพา PSP เมื่อกลางปี 2004 โดยบริษัท SONY เป็นผู้คิดค้นขึ้น

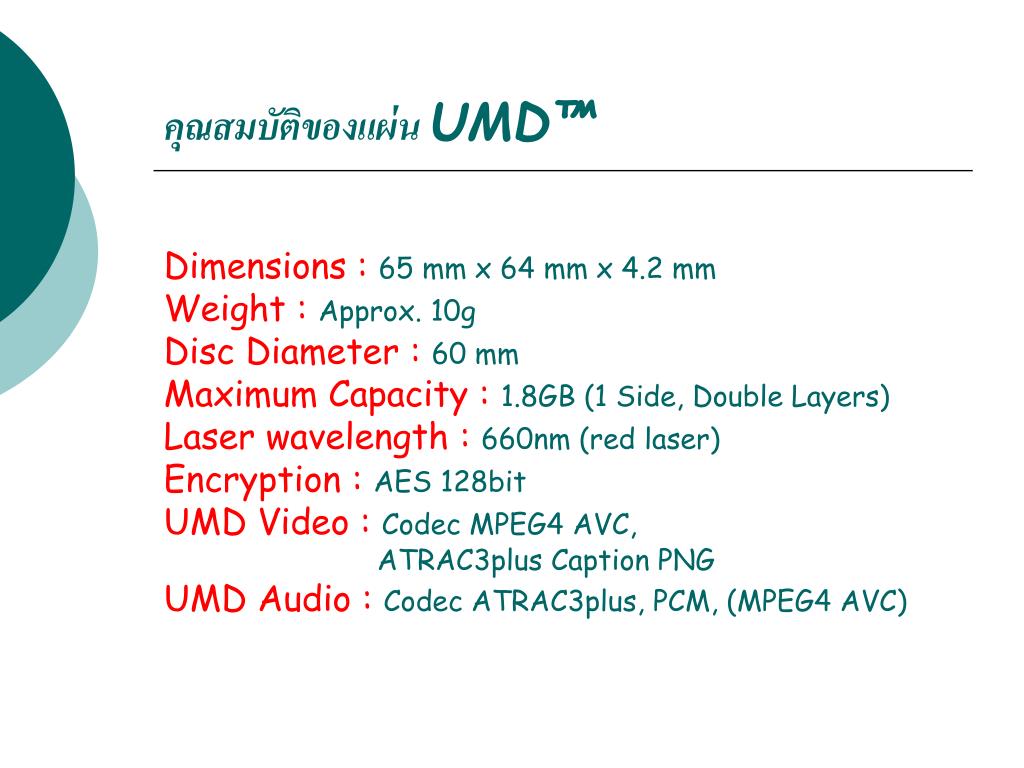

  3. คุณสมบัติของแผ่นUMD™ Dimensions :65 mm x 64 mm x 4.2 mm Weight :Approx. 10g Disc Diameter :60 mm Maximum Capacity :1.8GB (1 Side, Double Layers) Laser wavelength :660nm (red laser) Encryption :AES 128bit UMD Video :Codec MPEG4 AVC, ATRAC3plus Caption PNG UMD Audio :Codec ATRAC3plus, PCM, (MPEG4 AVC)

  4. Size of UMD™ • เส้นผ่าศูนย์กลาง 60 มิลลิเมตร (2.4 นิ้ว) และหนักเพียง 10 กรัมเท่านั้น

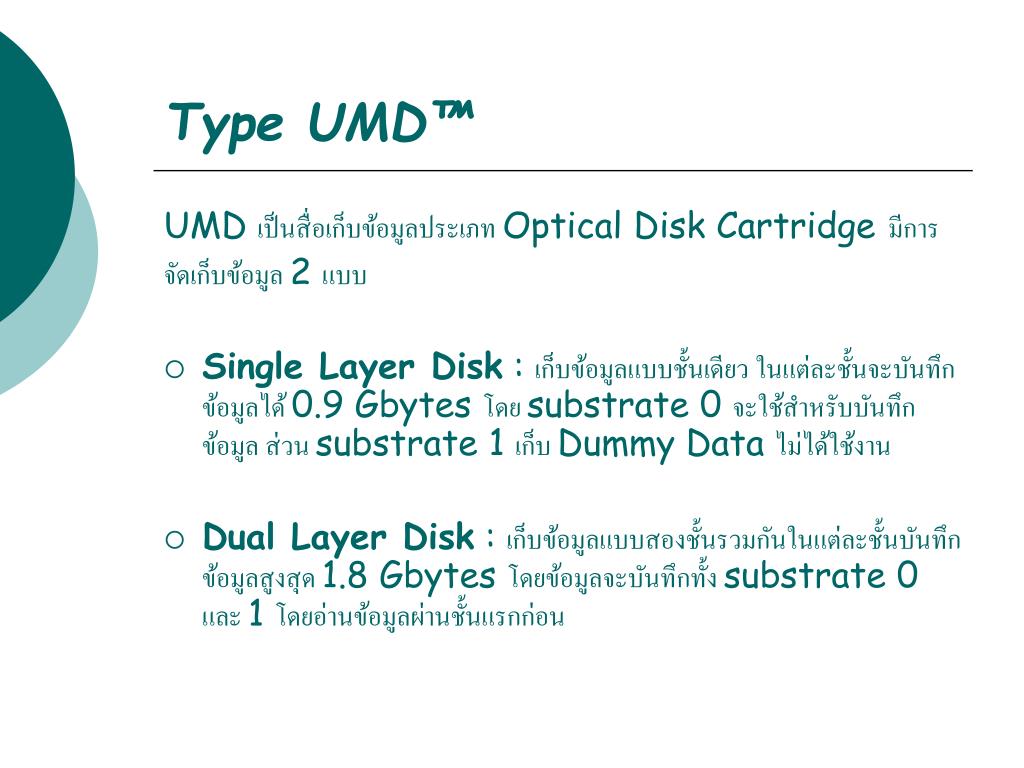

  5. Type UMD™ UMD เป็นสื่อเก็บข้อมูลประเภท Optical Disk Cartridgeมีการ จัดเก็บข้อมูล 2 แบบ • Single Layer Disk : เก็บข้อมูลแบบชั้นเดียว ในแต่ละชั้นจะบันทึกข้อมูลได้ 0.9 Gbytes โดย substrate 0 จะใช้สำหรับบันทึกข้อมูล ส่วน substrate 1 เก็บ Dummy Data ไม่ได้ใช้งาน • Dual Layer Disk : เก็บข้อมูลแบบสองชั้นรวมกันในแต่ละชั้นบันทึกข้อมูลสูงสุด 1.8 Gbytes โดยข้อมูลจะบันทึกทั้ง substrate 0 และ 1 โดยอ่านข้อมูลผ่านชั้นแรกก่อน

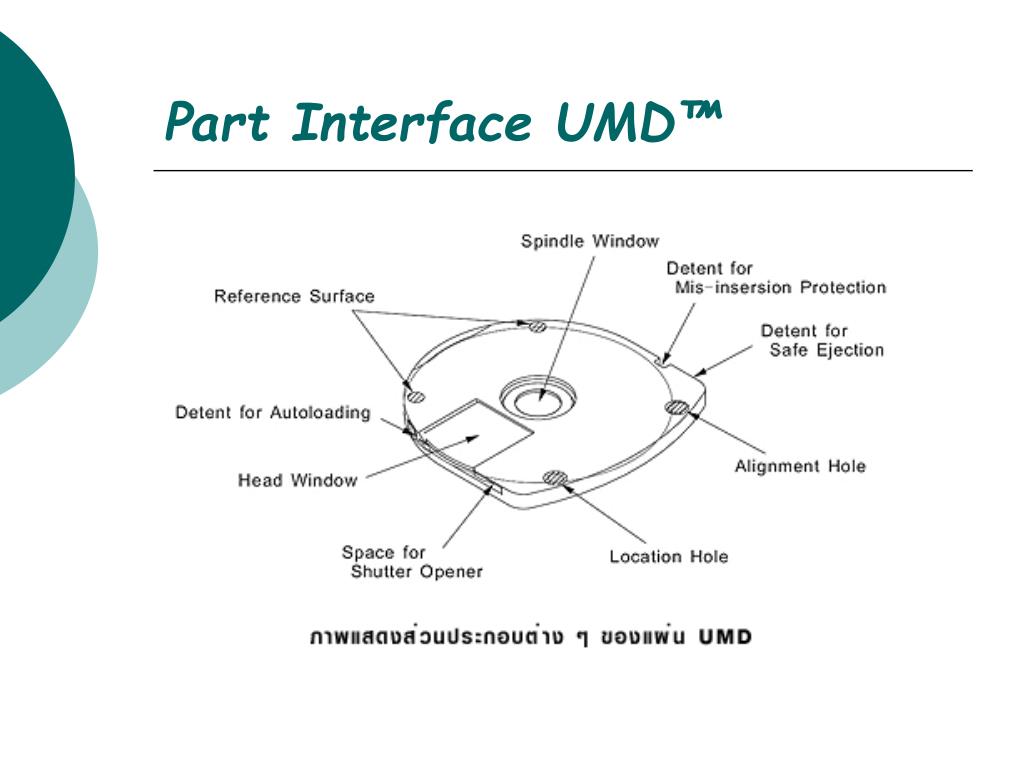

  6. Part Interface UMD™

  7. Part Interface UMD™ (ต่อ)

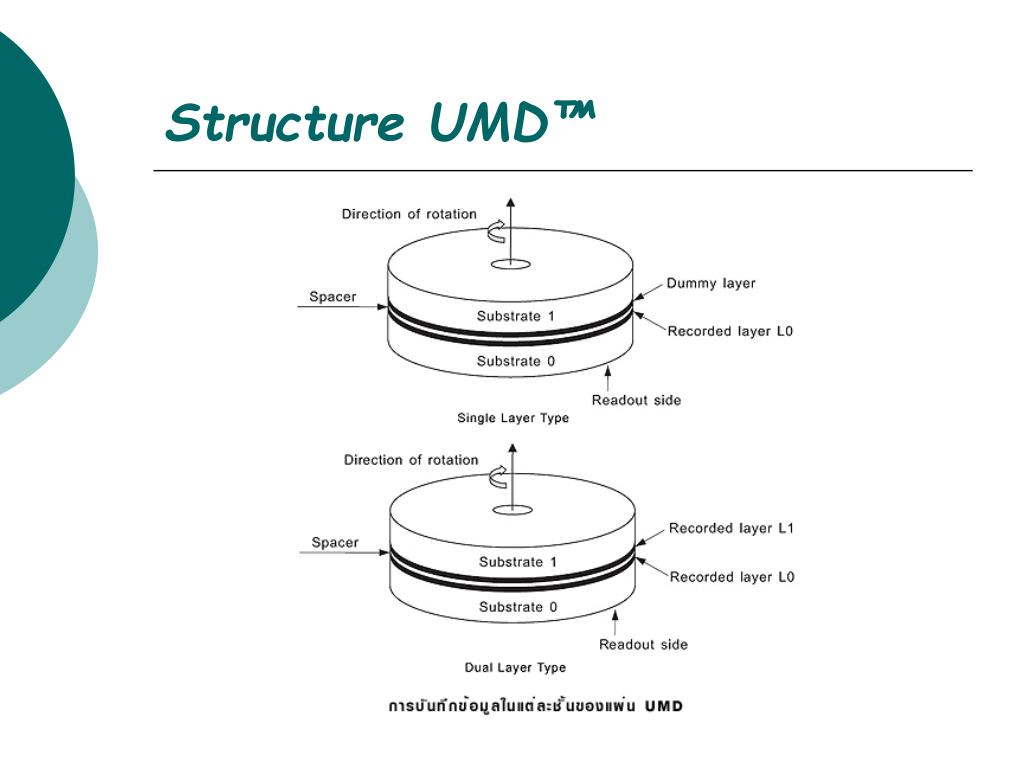

  8. Structure UMD™

  9. End Present ! นายปรีดี ปรัตถจริยกุล 07500344
