Spettro allocato

Spettro allocato

  • La maggior parte dei sistemi modula le informazioni su una portante centrata in un (piccolo) spettro riservato


Modulazione di ampiezza am amplitude modulation

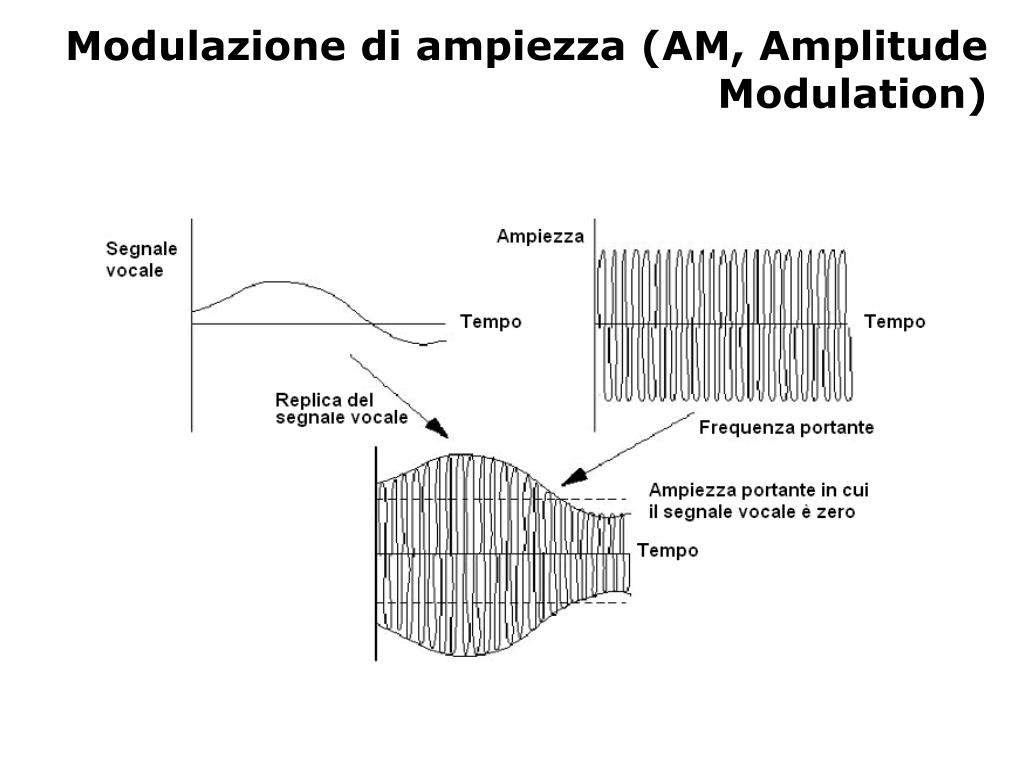

Modulazione di ampiezza (AM, Amplitude Modulation)


Modulazione di frequenza fm frequency modulation

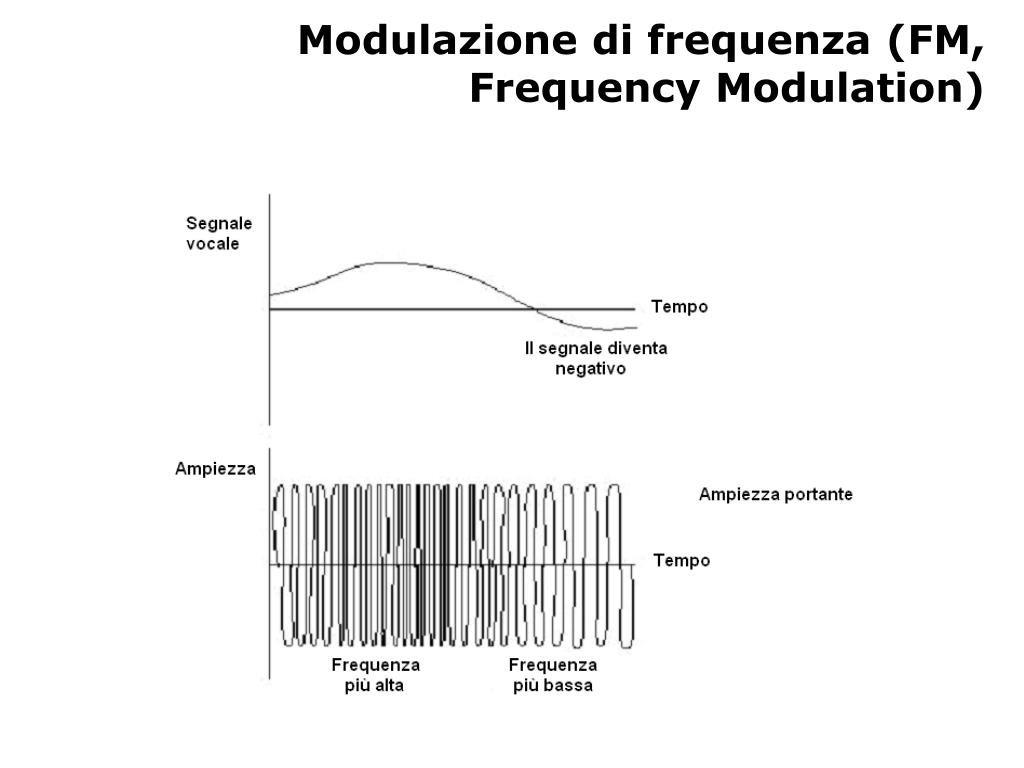

Modulazione di frequenza (FM, Frequency Modulation)


Tecnologia spread spectrum

Tecnologia spread spectrum

  • Si pone al livello PHY (PHYSICAL), il più basso dello stack di rete


Fhss 1

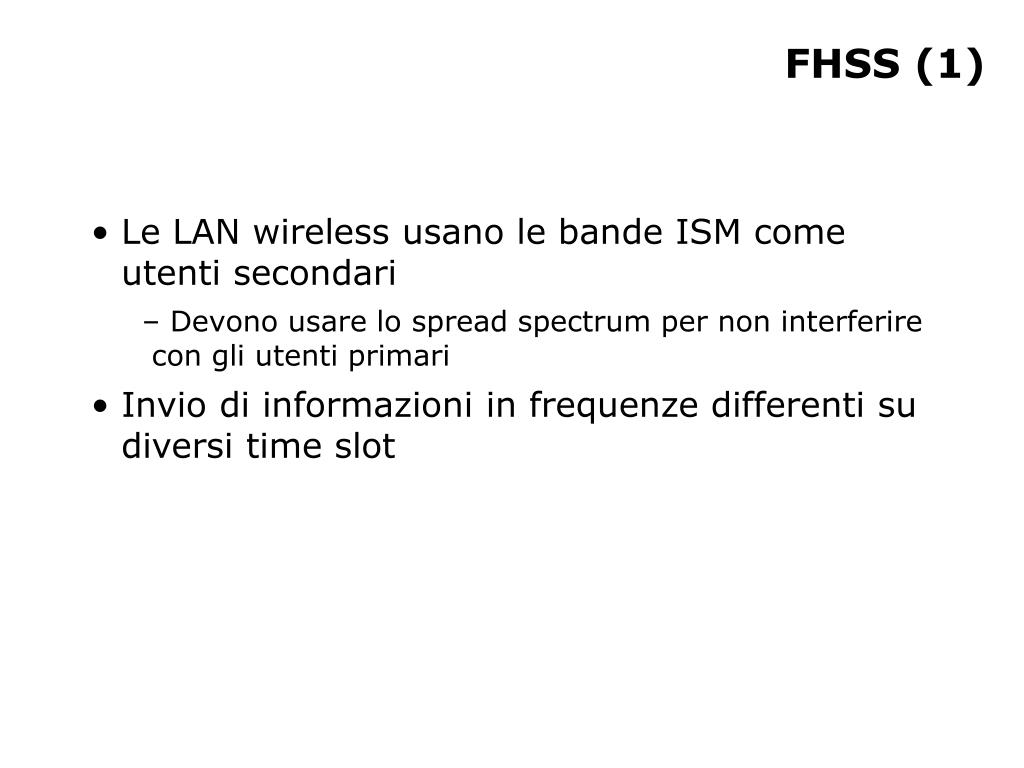

FHSS (1)

  • Le LAN wireless usano le bande ISM come utenti secondari

    • Devono usare lo spread spectrum per non interferire con gli utenti primari

  • Invio di informazioni in frequenze differenti su diversi time slot


Fhss 2

FHSS (2)

  • Schema a salto di frequenza

    • In ogni time slot le frequenze occupate sono separate da una certa distanza per evitare interferenze


Fhss 3

FHSS (3)

  • FHSS è diverso da FDM (Frequency Division Multiplexing)

    • Nella banda 2.4 GHz di ISM, si ha uno spazio di 80 MHz (2400 ~ 2483 MHz)

    • Una tipica larghezza di banda del segnale informativo è 1 MHz

      • La massima occupazione è 1 MHz regolato da FCC

    • Un time slot = 0.1 sec.

    • Ci sono 15 canali FHSS

      • Lo spazio è occupato circa 15/80 = 18%


Fhss 4

FHSS (4)


Utenti primari e secondari

Utenti primari e secondari

  • In FHSS, il limite massimo di potenza tipico è di 1 watt

  • Per gli utenti primari, il limite massimo è molto più alto

    • L’interferenza da FHSS non è quindi evidente per gli utenti primari

  • Per l’utente secondario FHSS

    • quando c’è 1 utente primario  ci sarà una perdita di throughput di 1/80 = 1,25%

    • quando ci sono 2 utenti primari  ci sarà una perdita di throughput di 2/80 = 2,5%


Fhss con trasmissione di due utenti primari

FINE

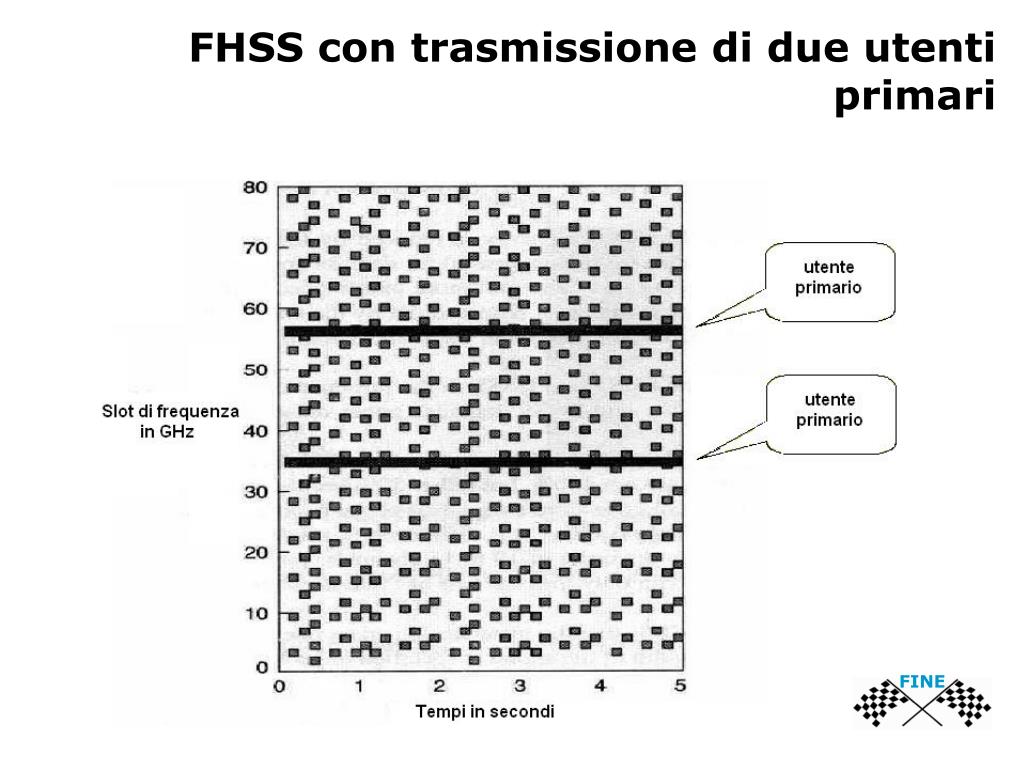

FHSS con trasmissione di due utenti primari
