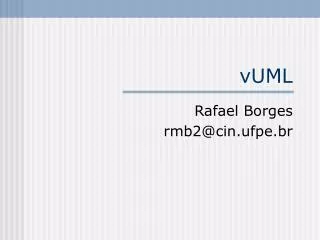

  1. vUML Rafael Borges rmb2@cin.ufpe.br

  2. motivação • estudar algumas ferramentas • desenvolvedores só entendem uml • uml não tem semântica bem definida

  3. estudo de caso • jantar dos filósofos • exemplo clássico de deadlock

  4. diagrama de classes

  5. diagrama de estados

  6. diagrama de estados

  7. diagrama de colaboração

  8. vUML • verificação de modelos concorrentes e distribuídos, contendo objetos ativos

  9. vUML vUML Gerador Especificação Especificação PROMELA SPIN Modelo UML Editor UML Diagrama Seqüência Analisador Erros Contra Exemplo

  10. uml state machine • fila de eventos • mecanismo de despacho de eventos • processador de eventos • run-to-completion

  11. mapeamento • atributos • estados [inválido, progresso] • restrições • eventos • guardas • ações

  12. verificação • deadlock • estados inválidos • violação de restrições • eventos para objetos mortos • estouro das pilhas de eventos • livelock

  13. análise de contra-exemplo

  14. discussão • semântica operacional • modelos abertos • fórmulas LTL • restrições de promela • restrições do spin • time-events
