  1. Compresion ,despacho& trnasporte Gas Natural Comprimido Aplicacionesmodernas

  2. Sistemas de CompresiónCompactos • Evolución: • “Instalaciones de GNC” • EquiposPaquetizados Compresion ,despacho& trnasporte

  3. Sistemas de Compresión • “Instalaciones de GNC” TRADICIONALES Compresion ,despacho& trnasporte

  4. Sistemas de Compresión • Sistemas de compresióncompactos Compresion ,despacho& trnasporte

  5. Sistemas de Compresión • Sistemas de compresióncompactos Compresion ,despacho& trnasporte

  6. Seguridad en Compresores Encasetados: • CAPACIDAD DE CONTENER UNA EXPLOSION • Cabinas de protección equivalentes al H.A. • Techos expulsables o escotillas de alivio. • RESISTENCIA AL FUEGO • Empleo de materiales resistentes a la acción de las llamas (DIRECTA Y FUEGO GENERALIZADO). • RESISTENCIA A DAÑOS EXTERNOS • Resistencia a la acción mecánica externa (proyectil e impacto de 1.200 Joule). Compresion ,despacho& trnasporte Sistemas de protección pasivos

  7. Sistemas de protección activos: • SISTEMAS ACTIVOS DE PROTECCIÓN • Renovación forzada de ATM • Sensores de mezcla explosiva • Sensores de presencia de llama • Sensores de presencia de humo • Termovelocimetrico Compresion ,despacho& trnasporte * Existen variaciones según las regulaciones de aplicación.

  8. Sistemas de protección avtivos: • SISTEMAS DE SEPARACIÓN DE RECINTOS • Sistemas de protección por presurización. • Dilución de posibles mezclas explosivas. • Prevención Intrínseca ante posibles fugas. Compresion ,despacho& trnasporte

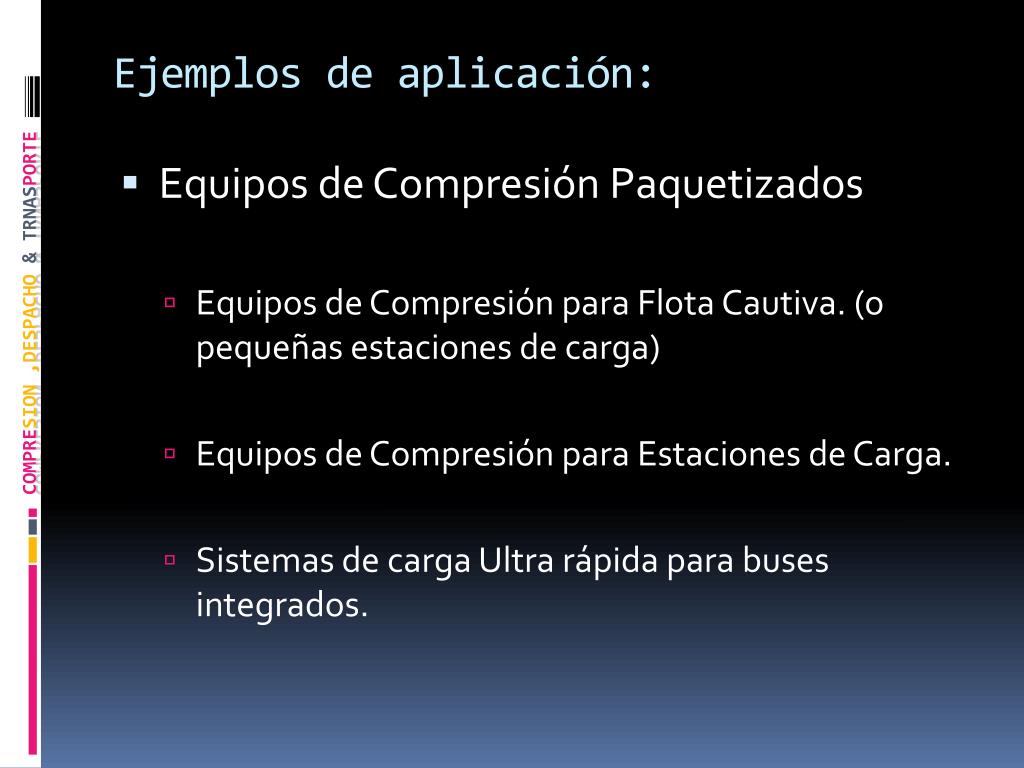

  9. Ejemplos de aplicación: • Equipos de Compresión Paquetizados • Equipos de Compresión para Flota Cautiva. (o pequeñas estaciones de carga) • Equipos de Compresión para Estaciones de Carga. • Sistemas de carga Ultra rápida para buses integrados. Compresion ,despacho& trnasporte

  10. Ejemplos de aplicación: • Equipos de Compresión para Flota Cautiva o Pequeñas estaciones de carga Compresion ,despacho& trnasporte

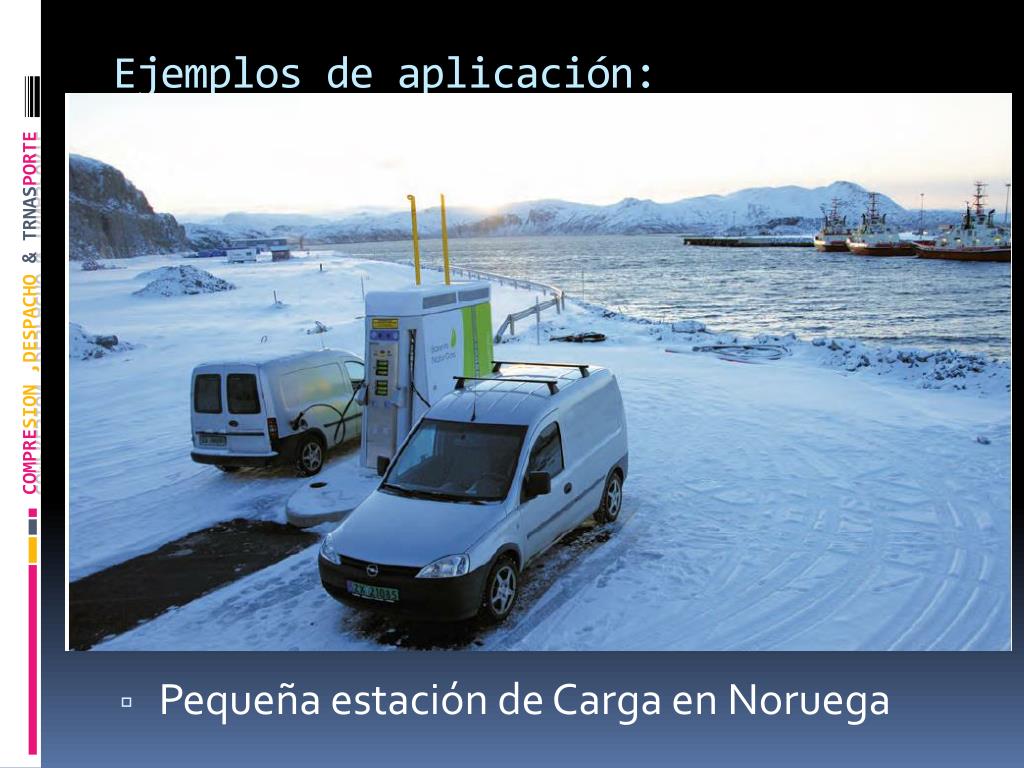

  11. Ejemplos de aplicación: • Pequeña estación de Carga en Noruega Compresion ,despacho& trnasporte

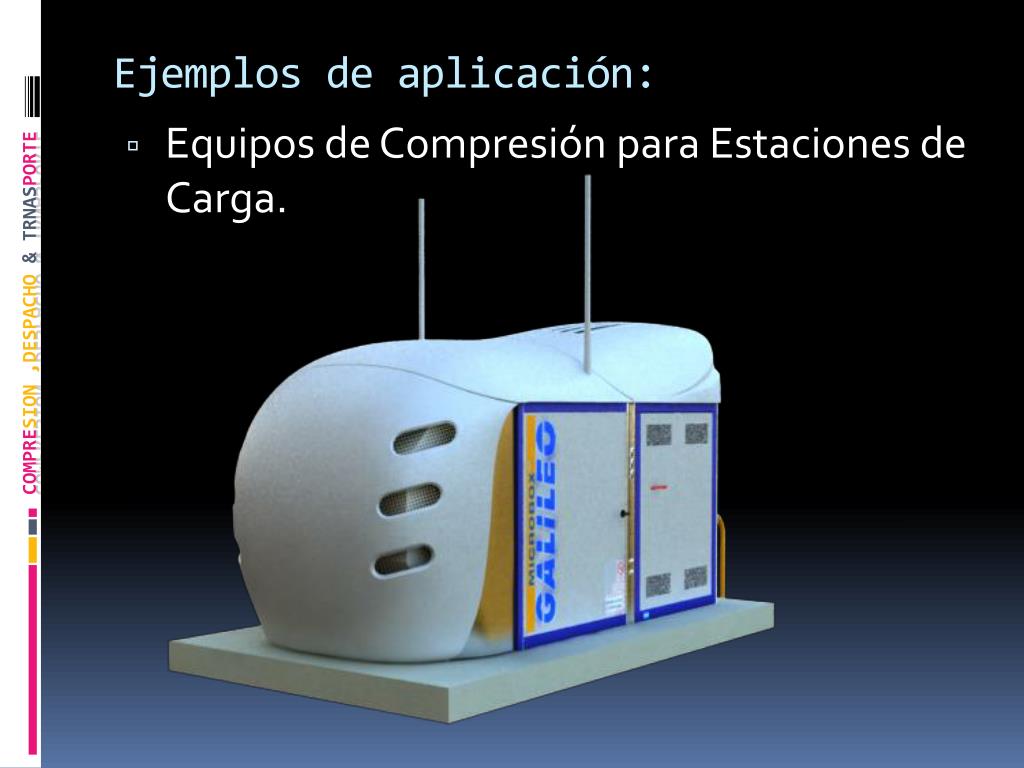

  12. Ejemplos de aplicación: • Equipos de Compresión para Estaciones de Carga. Compresion ,despacho& trnasporte

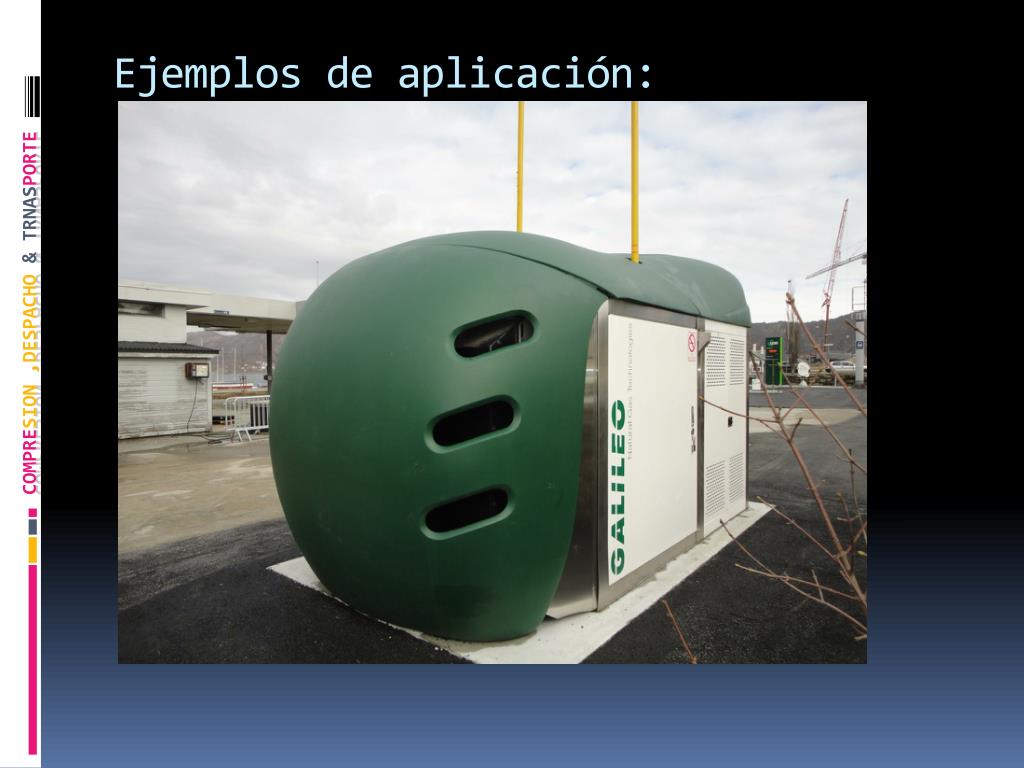

  13. Ejemplos de aplicación: Compresion ,despacho& trnasporte

  14. Ejemplos de aplicación: • Sistemas de carga Ultra rápida para buses. • Gran velocidad de Carga (Alto flujo) • Gran autonomía (Eficiencia de carga) Compresion ,despacho& trnasporte ¿Cómo lograrlo?

  15. Sistemas de carga para buses. • Compresores de Alto Flujo. • Emplean una sola línea de carga. • Efectúan la carga en forma rápida. • El proceso incrementa la temperatura final de los cilindros. • Baja eficiencia de llenado Compresion ,despacho& trnasporte Llenado con gran salto de presión > Proceso Fuertemente Irreversible

  16. Sistemas de carga para buses. • Sistemas de Carga en Cascada • Emplean una dos o más líneas de carga. • Efectúan la carga de forma más eficiente. • El incremento de la temperatura final dentro del cilindro es moderada. • Incrementa el tiempo de Carga. Compresion ,despacho& trnasporte Se acerca hacia una transf. isotérmica > Incrementa el Tiempo de Carga

  17. Sistemas de carga para buses. • Compresores de Flujo Ultra-Rápido. • Emplean una sola línea de carga. • Efectúan la carga rápida (mantienen la presión de despacho constante). • EL flujo de gas es refrigerado. • Alta eficiencia de llenado Compresion ,despacho& trnasporte Compensa el incremento de temperatura refrigerando el gas.

  18. Sistemas de carga Ultra rápida para buses. Compresion ,despacho& trnasporte

  19. Carga Ultra Rápida Paquetizado Compresion ,despacho& trnasporte

  20. Carga Ultra Rápida Paquetizado Compresion ,despacho& trnasporte

  21. Sistemas de Transporte de Gas Natural Comprimido a Granel: • Ventajas: • Disponibilidad de Energíaeconómica. • Puedellegar a cualquiersitio. • Reemplaza combustibles valiosos (y contaminantes) Compresion ,despacho& trnasporte • Los gasoductos son costosos y se insume mucho tiempo para su construcción.

  22. Sistemas de Transporte de Gas Natural Comprimido a Granel: • ¿Cómofunciona?: • PlantaCompresora • Sistema de Transpoorte • Pantas de Descarga (Consumos) Compresion ,despacho& trnasporte • Poseen una gran versatilidad y se adecuan a todo tipo de consumo

  23. Plantas Compresoras: • ¿Cómofunciona?: • Principalmenteconsta de un sistema de compresión y despachopara los transportes. • Fuentes de Gas • Gasoductos • Pozos de Gas (Gas Wells) • Pantas de tratamiento de Gas • Estaciones de GNC • Biodigestores Compresion ,despacho& trnasporte

  24. Plantas Madres o Compresoras Compresion ,despacho& trnasporte • Republica Dominicana

  25. Sistemas de Transporte: • Tipo de Transporte: • Terrestres, porcarreteras. Tube-Trailers Sistemasmodulares • Fluviales Transporteporbarcazas No tienenlimitacion de TARA. Compresion ,despacho& trnasporte

  26. Sistemas de Transporte: Compresion ,despacho& trnasporte

  27. Plantas de Descarga: • Multiples aplicaciones: • ConsumoparaIndustrias. • GeneraciónEléctrica. • City Gates. • Gasoductos (peak shaving, mantenimiento, otros) • Estaciones de GNC • Hoteles, ComplejosHabitacionales, otros (MAT-B) Compresion ,despacho& trnasporte

  28. Plantas de Descarga: Compresion ,despacho& trnasporte

  29. Plantas de Descarga: Compresion ,despacho& trnasporte

  30. NuevasApllicacionesen Sistemas de Transporte • Gas de pozo (Gas wells) • Empleo de Pozosque no se encuentran en producción. • Provision del fluidoporcarreterahastaconsumo. • Adecuar el Gas para el consumo o inclusoemplearloparageneracioneléctrica. Compresion ,despacho& trnasporte • Solución revolucionaria: desde la producción directamente al consumo.

  31. NuevasApllicacionesen Sistemas de Transporte • Gas de pozo (Gas wells) - Adecuación del Gas • Separadores bifásicos de entrada • Filtro separador de partículas • Scrubbersinteretapas • Filtros coalescentes de salida • Secadores por Adsorsión • Sistemas de enfriamiento • Odorización • Medición Compresion ,despacho& trnasporte

  32. Gas de pozo (Gas Wells) Compresion ,despacho& trnasporte

  33. NuevasApllicacionesen Sistemas de Transporte • Pequeños consumos (Alternativa al GLP) • Cuenta con unapequeñaunidad de compresionhidráulicamontadasobre el trailer. • La unidadtomapresion de los bancos, y lo comprimehaciaunabateria de almacenamiento. • Por ultimo unaunidad de depachorealiza la carga. Compresion ,despacho& trnasporte • Solución revolucionaria: despacho de GNC a granel para pequeños y medianos consumidores

  34. Despacho de GNC a granel para pequeños y medianos consumidores Compresion ,despacho& trnasporte

  35. Despacho de GNC a granel para pequeños y medianos consumidores Compresion ,despacho& trnasporte

  36. Despacho de GNC a granel para pequeños y medianos consumidores Compresion ,despacho& trnasporte

  37. Compresion ,despacho& trnasporte Gas Natural Comprimido FINMuchasgraciasporsuatencion
