Presentation Transcript


1 4

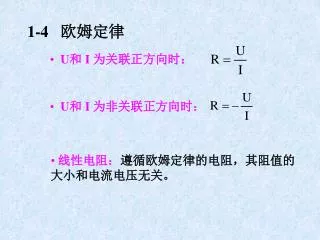

1-4 欧姆定律

  • U和 I 为关联正方向时:

  • U和 I 为非关联正方向时:

  • 线性电阻:遵循欧姆定律的电阻,其阻值的

  • 大小和电流电压无关。


1 4

1.3 电路基本元件

常见的电路元件有电阻元件、电容元件、电感元件、电压源、电流源。

电路元件在电路中的作用或者说它的性质是用其端钮的电压、电流关系即伏安关系(VAR)来决定的。


1 4

1.3.1 无源元件

1.电阻元件

电阻元件是一种消耗电能的元件。

伏安关系(欧姆定律):

关联方向时:

u =Ri

符号:

功率:

非关联方向时:

u =-Ri


1 4

2.电感元件

电感元件是一种能够贮存磁场能量的元件,是实际电感器的理想化模型。

伏安关系:

符号:

只有电感上的电流变化时,电感两端才有电压。在直流电路中,电感上即使有电流通过,但u=0,相当于短路。

L称为电感元件的电感,单位是亨利(H)。


1 4

3.电容元件

电容元件是一种能够贮存电场能量的元件,是实际电容器的理想化模型。

伏安关系:

符号:

只有电容上的电压变化时,电容两端才有电流。在直流电路中,电容上即使有电压,但i=0,相当于开路,即 电容具有隔直作用。

C称为电容元件的电容,单位是法拉(F)。


1 4

电压源:u=uS

端电压为us,与流过电压源的电流无关,由电源本身确定,电流任意,由外电路确定。

电流源:i=iS

流过电流为is,与电源两端电压无关,由电源本身确定,电压任意,由外电路确定。

1.3.2 有源元件

1.电压源与电流源

(1)伏安关系


1 4

(2)特性曲线与符号

电流源

电压源


1 4

I

I

I

U

U

U

R

R

R

例:

注意:用欧姆定律列方程时,一定要在

图中标明正方向。


1 4

a

I

R

Uab

+

E

_

b

广义欧姆定律

(支路中含有电动势时的欧姆定律)

当 Uab>E时, I >0 表明方向与图中假设方向一致

当 Uab<E 时, I <0 表明方向与图中假设方向相反


1 4

结束
