การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

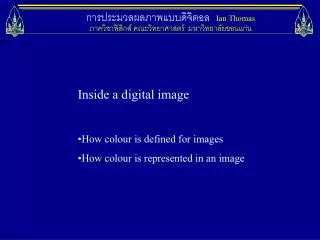

  • Inside a digital image

  • How colour is defined for images

  • How colour is represented in an image


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Representing colour


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

The Windows colour cube is 6x6x6 with 216 colours.

Blue

Green

Red

Gray line

http://www.webreference.com/dev/graphics/palette.html


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Green

Blue

Red

We can make the grey line vertical by changing the direction of the R, G and B axes.


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Intensity

Hue

Red

Green

Red

Red

Blue

Green

Blue

Green

Blue

Saturation

Transforming from RGB to HSI


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Converting from RGB to HSI:

firstly we normalize the RGB values.


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Now calculate normalized h, s and i values


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Now convert h, s and i to more convenient H, S and I values

http://www.clarkson.edu/class/image_process/RGB_to_HSI.pdf


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

To convert back from HIS to RGB


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

HSV and HLS colour spaces are other ways to describe colour.

http://escience.anu.edu.au/lecture/cg/Color/printNotes.en.html


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Saturation of colour

http://escience.anu.edu.au/lecture/cg/Color/printNotes.en.html


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Defining colour to an image


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

An artist’s pallette defines the colours used in a painting.

http://artguildct.org/2005%2003%20March.htm

http://www.arttoheartweb.com/starry_night.htm


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Van Gogh Robert Rauschenberg

http://www.featurepics.com/editorial/Color-Analytics.aspx


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Using a palette from the Windows colour cube

Using the best palette for the image - adaptive palette


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Image resolution and quantization


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Resolution is the number of pixels in an image.

128x192

64x48

16x24

32x48


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Quantization is the number of different colours for each pixel.

256 levels

4 levels


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Quantization affects the quality of an image.

64

16

32

256


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Ways to store images


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Indexed colour means that the image is broken up into an array of indexes and a palette.

http://en.wikipedia.org/wiki/Bits_per_pixel


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

8 bit indexed colour


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Highcolour:

15 bit - each colour R,G,B has 5 bits. There are a

total of 32,768 colours

16 bit - R and B have 5 bits each, but G has 6 bits

because the eye is more sensitive to green. There are

a total of 65,536 colours.

http://en.wikipedia.org/wiki/Highcolour


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

8 bit RGB - Truecolour

for example,

yellow = (255,255,0)

blue = (0,0,255)

There are a total of 16 million colours.


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

An image can be split into RGB.

red

green

blue

http://homepages.cae.wisc.edu/~mccormic/ece533/hw3.html


การประมวลผลภาพแบบดิจิตอลการประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

Or into HSI.

Hue

Saturation

Intensity

http://homepages.cae.wisc.edu/~mccormic/ece533/hw3.html


Headerการประมวลผลภาพแบบดิจิตอล

Body

การประมวลผลภาพแบบดิจิตอลIan Thomas

ภาควิชาฟิสิกส์ คณะวิทยาศาสตร์ มหาวิทยาลัยขอนแก่น

  • An image file consists of 2 parts:

  • a header with information about the image (may include the palette)

  • the body with the actual image information

Image x size

Image x size

Image file
