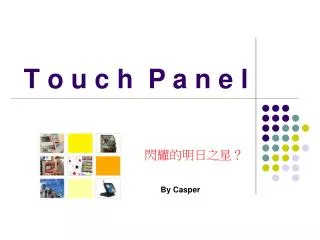

T o u c h P a n e l 閃耀的明日之星？ By Casper
Outline • 1.應用市場 • 2.工作原理（電阻式、電容式） • 3.F/G四線電阻式製程 • 4.市場（競爭對手台、日、美、大陸）
觸控面板的分類 • 為了簡單方便，我讓它分為三大類 • 電阻式 • 依配線方式可分為：4線、5線、6線、7線、8線 • 依面板組合方式可分為：F/G、F/F、G/G、F/P…… • 依信號方式可為為：數位式和類比式 • 電容式 • 紅外線、音波式、電磁式
電阻式 簡單的說，利用電壓偵測判別觸控位置，而結構上說，上層是由ITO coating的PET當材料，下層則用 ITO coating的glass當材料，一般時，上下層中間會有 Dot Spacer來夾在兩層中間
依信號方式分類 • 電阻式面板依其信號輸出方式可為數位式和類比式 • 數位式控面板：產品已經規劃好設定之用途，且確定開關的位置，可直接採用數位式觸控面板，例如設計觸控面板是3欄3列，總共有9個開關，簡而言之，數位式是以觸控的方式，取代傳統功能的按鍵，如何是提款機 • 類比式觸控面板：適用一般無指定用途產品，在螢幕上任何區域都可能需要觸碰時，則依照所需要的尺村及解析度以設計觸控面板。
電容式 • 為了改良電阻式不耐刮的特性，在結構上最外層是一薄薄的二氧化矽硬化處理層，硬度達到7H，第二層為ITO，在玻璃表面建立一均勻電場，利用感應人體微弱電流的方式來達到觸控的目的，最下層的ITO作用為遮蔽功能，以維持Touch Panel能在良好無干擾的環境下工作。
F/G型四線電阻式觸控面板製程 • 可分為前製程及後製造，前製造從下料、清洗ITO導電玻璃開始，接著製作Dot spacer • 而後製程是製作ITO電極以及將ITO導電玻璃與ITO導電薄膜分別印上電極和接上軟板後的上板及下板貼合，貼合之後再進行裁切。
Dot spacer • 前段製程中最重要的步驟就是dot spacer的製作。Dot spacer是上部電極及下部電極之導電層中間的絕緣阻隔，以手指或其他介質按觸上方之ITO film，而dot space的高度約為5~10㎛，太厚會造成使用者造成難以觸控、使用費力缺點，所以均勻度及密度是dot spacer製程的一大課題，主要可分高良率且自動化的黃光製程和網板印刷製程。
印刷製程 • 1.前製程（玻璃基板入料清洗 + 烘乾） • 2.Dot Spacer 印刷（需電鑄鎳板網版） • 3.UV固化 • 4.後製程
後製程 • 1.電極製作 • 後段製程，最重要的一道步驟為電極製作。在下板部份，將已完成Dot Spacer製作的ITO導電玻璃，於非視區範圍印上銀電極後，再印上絕緣膠；而上板部分由於ITO導電薄膜是以Roll to Roll的方式運送，所以需先將ITO導電薄膜裁切成適當大小，再經過熱平坦化，並在背面鍍上一層保護膜，之後在ITO導電膜面的非視區印上銀電極，其上再印絕緣膠，以保護電極並絕緣以避免導通或短路 • 2.貼合及裁切製程 • 先切再黏(基板損壞率低，製程良率較高) • 先黏再切(減少人力，縮短製程時間）
