  1. Installatiemethoden 6 ET Sensoren Foto Heidelberg

  2. Sensoren • Algemeen • Algemene werking van sensoren • Werking inductieve sensor • Werking capacitieve sensor • Werking optische sensoren • Werking ultrasone sensor • Uitvoeringsvormen • Eigenschappen en keuzecriteria • Aansluiten van sensoren • Testen van sensoren 

  3. Sensoren - Algemeen • Inductieve sensoren • Capacitieve sensoren • Optische sensoren • Magnetische sensoren • Ultrasone sensoren Foto Turck 

  4. Sensoren – Algemene werking 

  5. Sensoren – Algemene werking 

  6. Sensoren – Algemene werking 

  7. Sensoren - Werking van de inductieve sensor Foto Siemens 

  8. Sensoren - Werking van de inductieve sensor • Eerst enkele toepassingsvoorbeelden… Detectie van blik en deksel Foto Siemens 

  9. Sensoren - Werking van de inductieve sensor • Eerst enkele toepassingsvoorbeelden… Controle van afbreken van boorkop Foto Siemens 

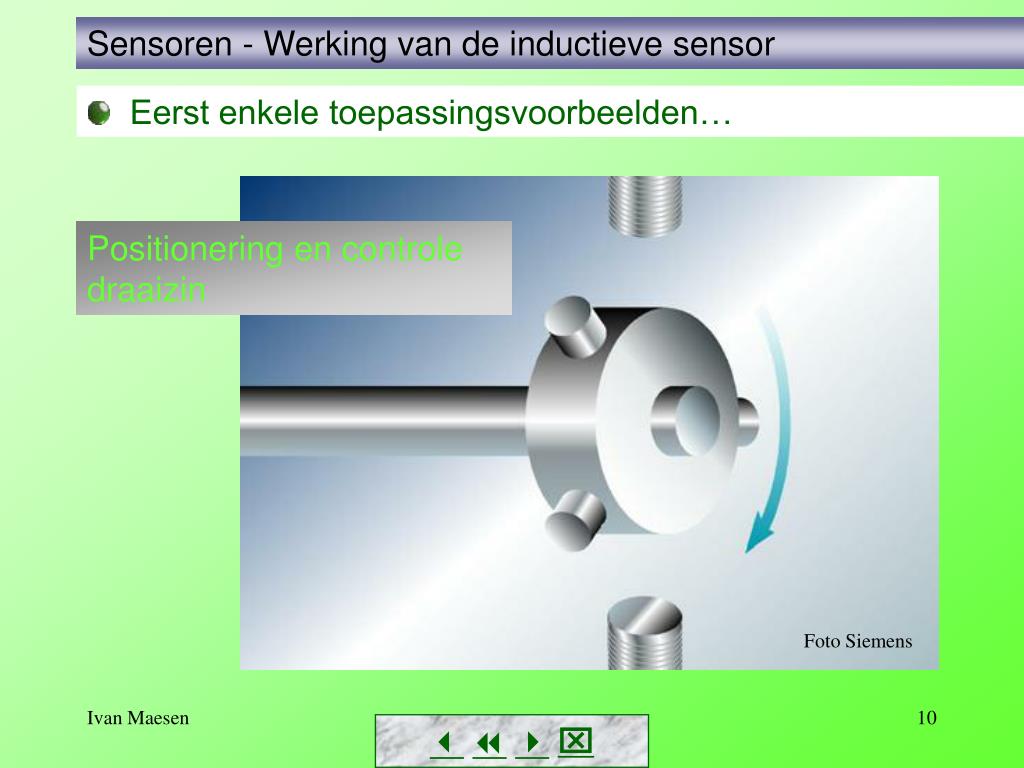

  10. Sensoren - Werking van de inductieve sensor • Eerst enkele toepassingsvoorbeelden… Positionering en controle draaizin Foto Siemens 

  11. Sensoren - Werking van de inductieve sensor • Eerst enkele toepassingsvoorbeelden… Standdetectie van een klep Foto Siemens 

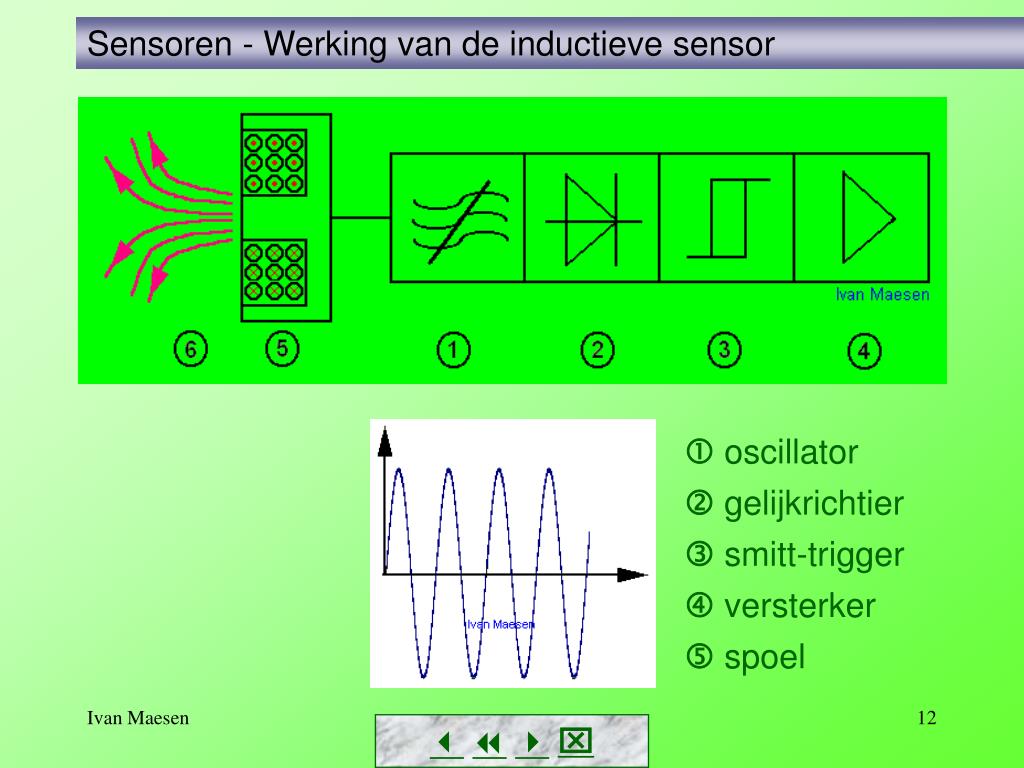

  12. Sensoren - Werking van de inductieve sensor  oscillator  gelijkrichtier  smitt-trigger  versterker  spoel 

  13. Sensoren - Werking van de inductieve sensor Warmte- ontwikkeling Amplitude kleiner 

  14. Sensoren - Werking van de capacitieve sensor Foto Siemens 

  15. Sensoren - Werking van de capacitieve sensor • Eerst enkele toepassingsvoorbeelden… Detectie vulniveau in silo Foto Siemens 

  16. Sensoren - Werking van de capacitieve sensor • Eerst enkele toepassingsvoorbeelden… Detectie van vulling van brik Foto Siemens 

  17. Sensoren - Werking van de capacitieve sensor Het sensorvlak vormt een condensator. De lucht is het diëlektricum. 

  18. Sensoren - Werking van de capacitieve sensor Een niet-metalen object in het detectieveld: de diëlektrische constante van de middenstof verandert.  C verandert 

  19. Sensoren - Werking van de capacitieve sensor De capaciteit wordt bepaald door het diëlektricum en de afstand d tussen te platen. 

  20. Sensoren - Werking van de capacitieve sensor Bij een elektrische geleidend object verkleint de afstand tussen de platen.  C verandert 

  21. Sensoren – Werking van de optische sensor 

  22. Sensoren – Werking van de optische sensor  impulsgenerator (modulator)  IR of laser-LED lichtgevoelige transistor synchronisatie, gelijkrichter (demodulator)  smitt-trigger  versterker 

  23. Sensoren – Werking van de ultrasone sensor 

  24. Sensoren ultrasone sensor • Eerst enkele toepassingsvoorbeelden… Kwaliteitscontrole met sonar Foto Siemens 

  25. Sensoren ultrasone sensor • Eerst enkele toepassingsvoorbeelden… Hoogtemeting met sonar Foto Siemens 

  26. Sensoren ultrasone sensor • Eerst enkele toepassingsvoorbeelden… Afstandsmeting met sonar Foto Siemens 

  27. Sensoren ultrasone sensor • Eerst enkele toepassingsvoorbeelden… Controle op doorhangen met sonar Foto Siemens 

  28. Sensoren ultrasone sensor • Eerst enkele toepassingsvoorbeelden… Niveaumetingen met sonar Foto’s Siemens 

  29. Sensoren – Werking van de ultrasone sensor  oscillator  gelijkrichtier  smitt-trigger  versterker  piëzo element (opwekken en verwerken geluidsgolven) 

  30. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen volgens de vorm Cilindrische sensoren Balkvormige or rechthoekige sensoren 

  31. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen vvolgens de vorm • Speciale vormen: • vork of sleufsensoren, • ringsensoren, • … Foto Turck 

  32. Sensoren – Eigenschappen, keuzecriteria • Materiaal van de behuizing (cilindrische sensoren) Verchroomd messing (standaard) Roestvast staal (voor chemisch agressieve stoffen en snelle temperatuursveranderingen) Kunststof (voor chemisch agressieve stoffen en snelle temperatuursveranderingen) Getefloniseerde messing.(bij vonkenregen zoals bij lassen) Foto’s Siemens 

  33. Sensoren – Eigenschappen, keuzecriteria • Maten van cilindrische sensoren Schroefdraad: M 4, M6,5 M8, M12, M18, M30, PG 36 Gladde uitvoering: Ø11, Ø20, Ø40 • Maten van rechthoekige sensoren Bouwvormen zie maatschetsen catalogie. Foto Siemens 

  34. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van sensoren: volgens aansluiting • Sensoren met aansluitklemmen • Aangegoten kabel zonder connector • Aangegoten kabel met connector • Sensoren met connnector 

  35. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van sensoren: volgens de aansluiting Aangegoten kabel Sensoren met aansluitklem 

  36. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van sensoren: volgens aansluiting Sensoren met connnector 

  37. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van sensoren: volgens aansluiting Sensoren met connector: aansluitkabels 

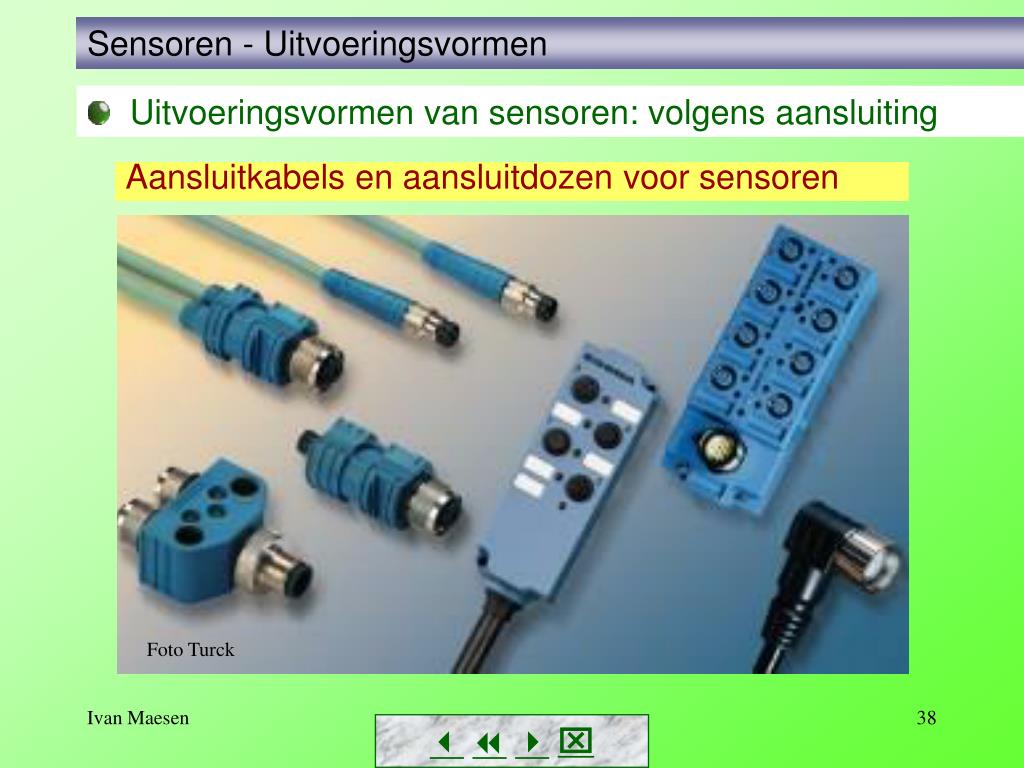

  38. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van sensoren: volgens aansluiting Aansluitkabels en aansluitdozen voor sensoren Foto Turck 

  39. Sensoren – Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Foto Siemens 

  40. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger afzonderlijk (directe scan, thru scan) Groot detectiebereik (tientallen meters) Geen doorschijnende materialen detecteren 

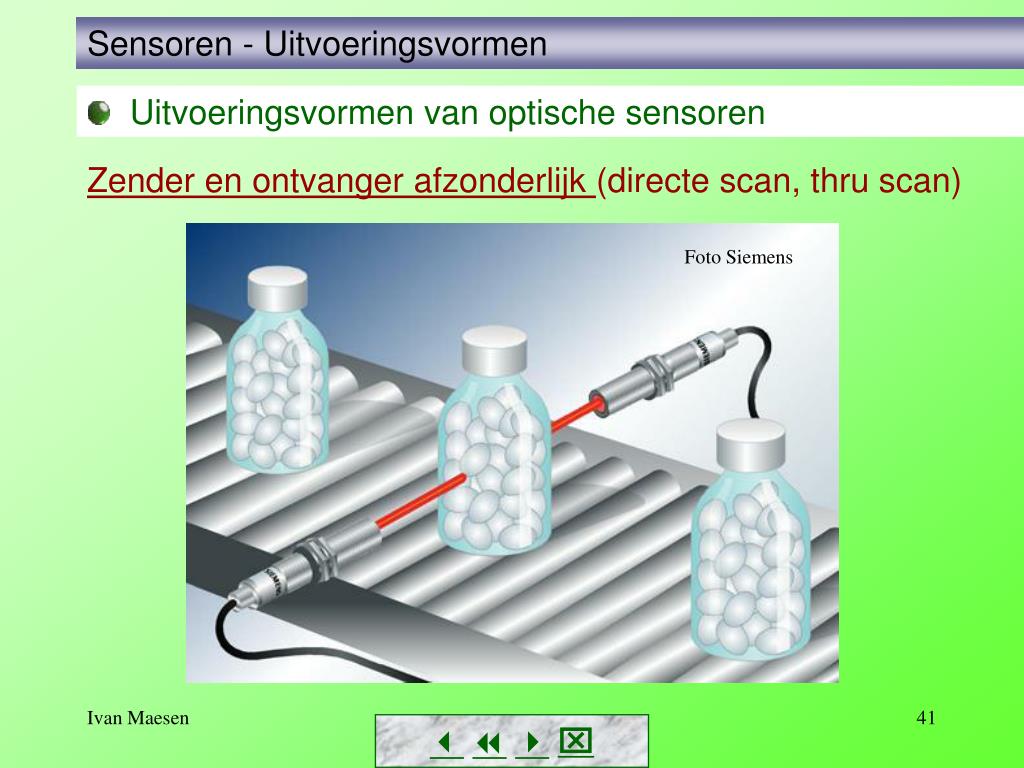

  41. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger afzonderlijk (directe scan, thru scan) Foto Siemens 

  42. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger afzonderlijk – spiegeling (specular) Detecteren van spiegelende opbjecten 

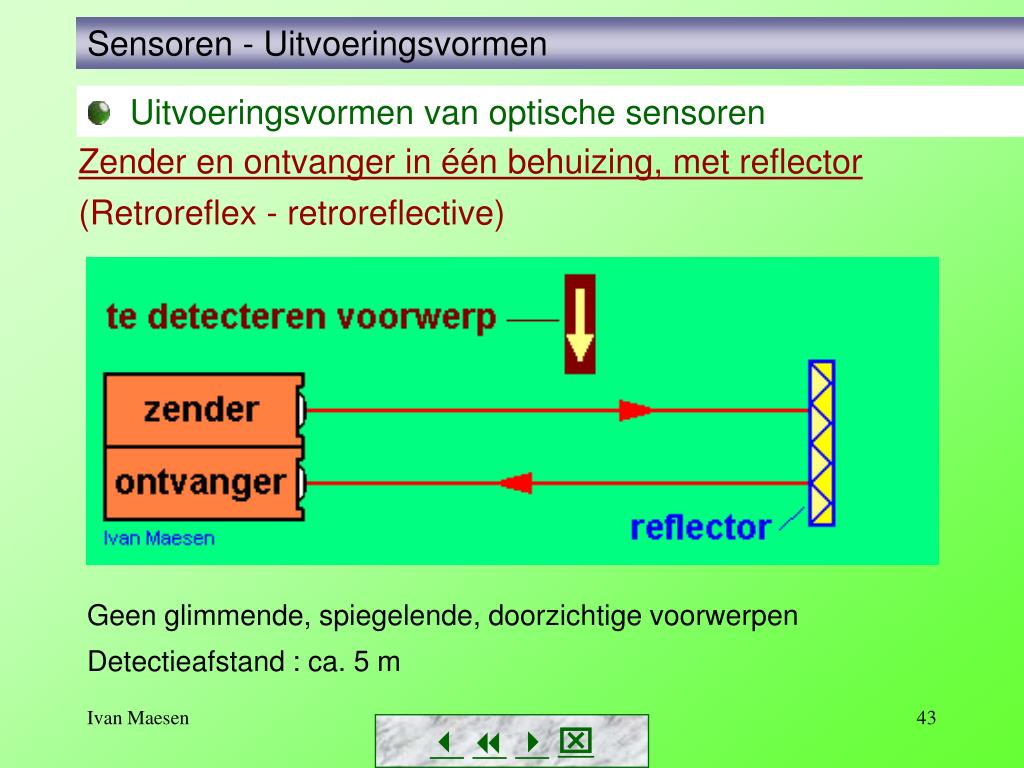

  43. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, met reflector (Retroreflex - retroreflective) Geen glimmende, spiegelende, doorzichtige voorwerpen Detectieafstand : ca. 5 m 

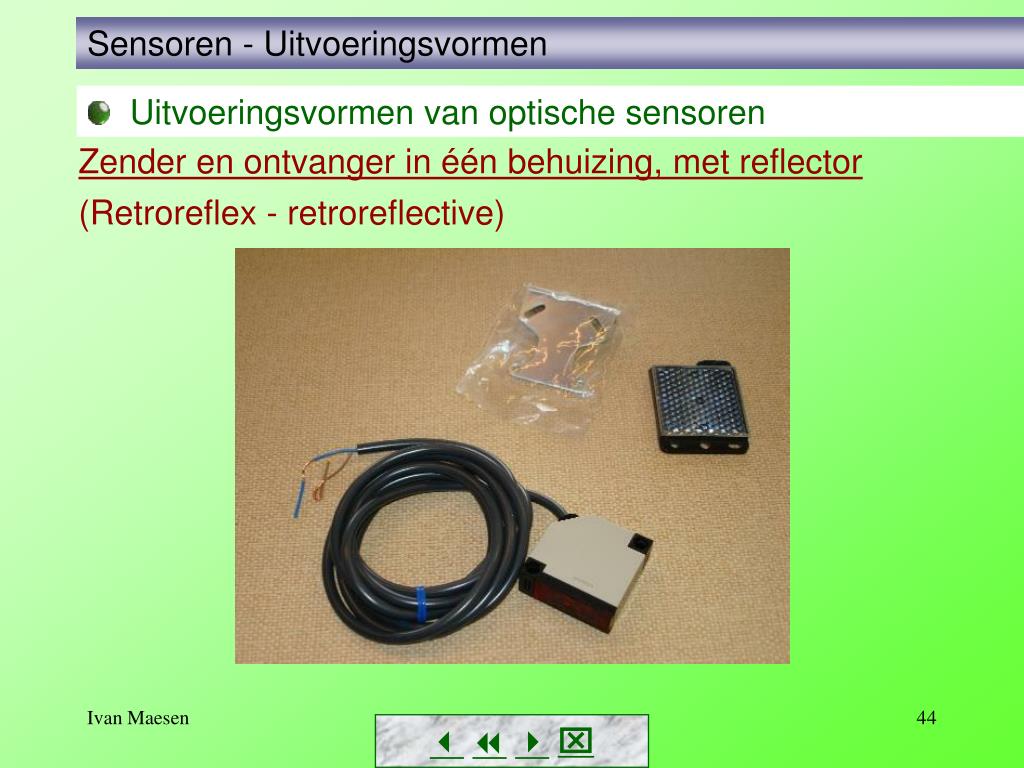

  44. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, met reflector (Retroreflex - retroreflective) 

  45. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, met reflector (Retroreflex - retroreflective) Foto Siemens 

  46. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Foto’s Siemens 

  47. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, met reflector (Polarisatie - polarized) Wel glimmende, spiegelende, doorzichtige voorwerpen Detectieafstand : ca. 3 m 

  48. Sensoren - Uitvoeringsvormen Gepolariseerd licht Spiegelend voorwerp 

  49. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, objectreflectie (strooing – diffuse) Voorwerpen met mat en ruw oppervlak kunnen gedetecteerd worden Detectieafstand : enkele tientallen centimeters 

  50. Sensoren - Uitvoeringsvormen • Uitvoeringsvormen van optische sensoren Zender en ontvanger in één behuizing, objectreflectie (strooing – diffuse) Foto Siemens 
