Adept Viper s650 Un paso hacia el futuro Javier Sogorb Índice Presentación del problema Cinemática del robot Cinemética directa Cinemática inversa Dinámica del robot Dinámica directa – Formulación de Newton Euler - Dinámica inversa – Walker-Orin -

I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.

Download Presentation

Adept Viper

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Slide1 l.jpg

Adept Viper

s650

Un paso hacia el futuro

Javier Sogorb


Ndice l.jpg

Índice

  • Presentación del problema

  • Cinemática del robot

    Cinemética directa

    Cinemática inversa

  • Dinámica del robot

    Dinámica directa – Formulación de Newton Euler -

    Dinámica inversa – Walker-Orin -

  • Selección de servoaccionamientos

  • Simulación y control


Slide3 l.jpg

Planteamiento del problema

Objetivo

Diseñar un robot para que sea capaz de efectuar una perforación en la rótula de un paciente.

Esta operación se utiliza en osteosíntesis de rodilla, donde se fija un tornillo distal para evitar que exista movimiento relativo de pivotamiento entre los dos segmentos del hueso fracturado.


Slide4 l.jpg

Posee más precisión de la que cualquier humano puede tener.

El robot sostiene y maneja la cámara, lo cual da libertad de tener ambas manos libres para cortar, explorar y suturar al paciente.

Reduce los tiempos quirúrgicos en cirugías muy largas.

Cuando han pasado varias horas en una operación el asistente humano se cansa y comienza a temblar. En cambio el brazo robótico no se cansa, lo que nos ayuda a realizar el trabajo con más destreza.

.

Ventajas de la utilización de un robot

.

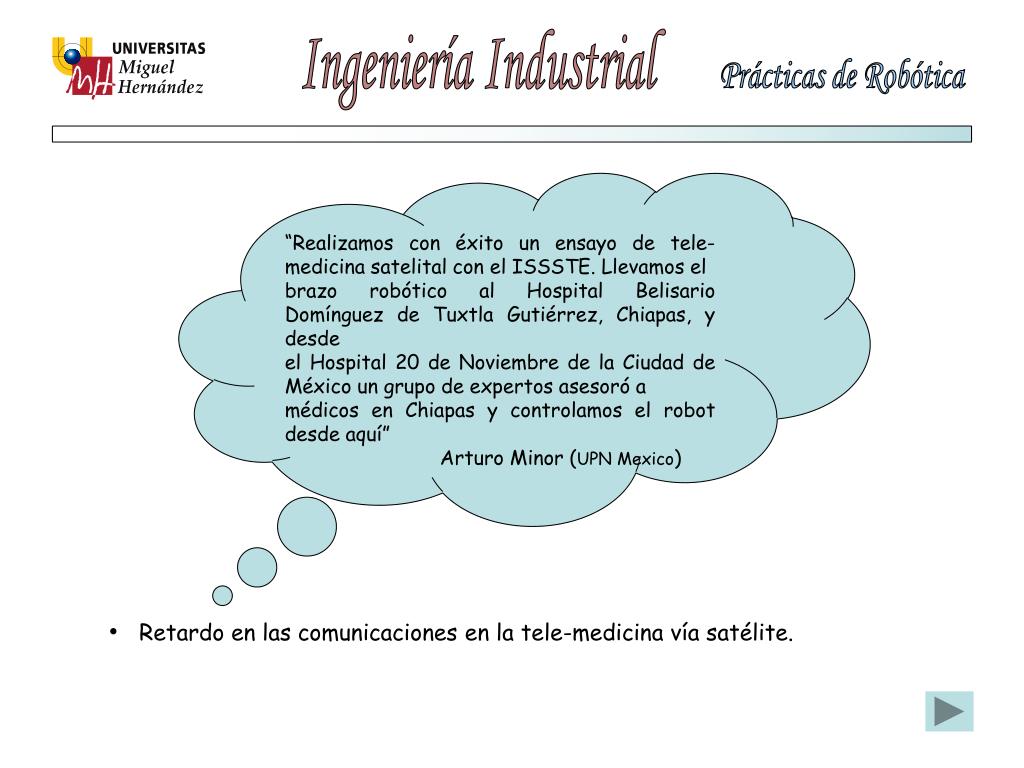

“Realizamos con éxito un ensayo de tele-medicina satelital con el ISSSTE. Llevamos el

brazo robótico al Hospital Belisario Domínguez de Tuxtla Gutiérrez, Chiapas, y desde

el Hospital 20 de Noviembre de la Ciudad de México un grupo de expertos asesoró a

médicos en Chiapas y controlamos el robot desde aquí”

Arturo Minor (UPN Mexico)

Problemas

  • La sensibilidad no es la misma.

Retroalimentación de fuerzas

  • Retardo en las comunicaciones en la tele-medicina vía satélite.


Slide5 l.jpg

El extremo del robot debe poder penetrar perpendicularmente a una esfera centrada en la rodilla del paciente, que será el espacio de trabajo.

El peso del robot no debe ser excesivo

El elevado peso propio aumenta la dinámica, lo que reduce la precisión.

Debe cumplir la normativa de sanidad correspondiente.

Debe poderse colgar del techo

Evaluación de alternativas

.


Slide6 l.jpg

Adept Viper s650


Caracter sticas l.jpg

Características

  • El grado de protección del robot cumple la especificación de “Robot de habitación limpia”.

  • El peso del robot es tan sólo de 28 kg, lo cual supone una ventaja frente a otros robots que realizan la misma tarea y tienen un peso de más de 200 Kg.

  • La carga máxima que puede soportar el robot en su efector final es de 5 Kg, lo cual permite añadir la séptima articulación prismática junto con la broca necesaria para realizar el taladro.

  • La precisión del robot es de tan sólo 20 μm, lo que significa que el máximo error que se puede producir en el posicionamiento del efector final se encuentra dentro de una circunferencia de radio 20 μm.

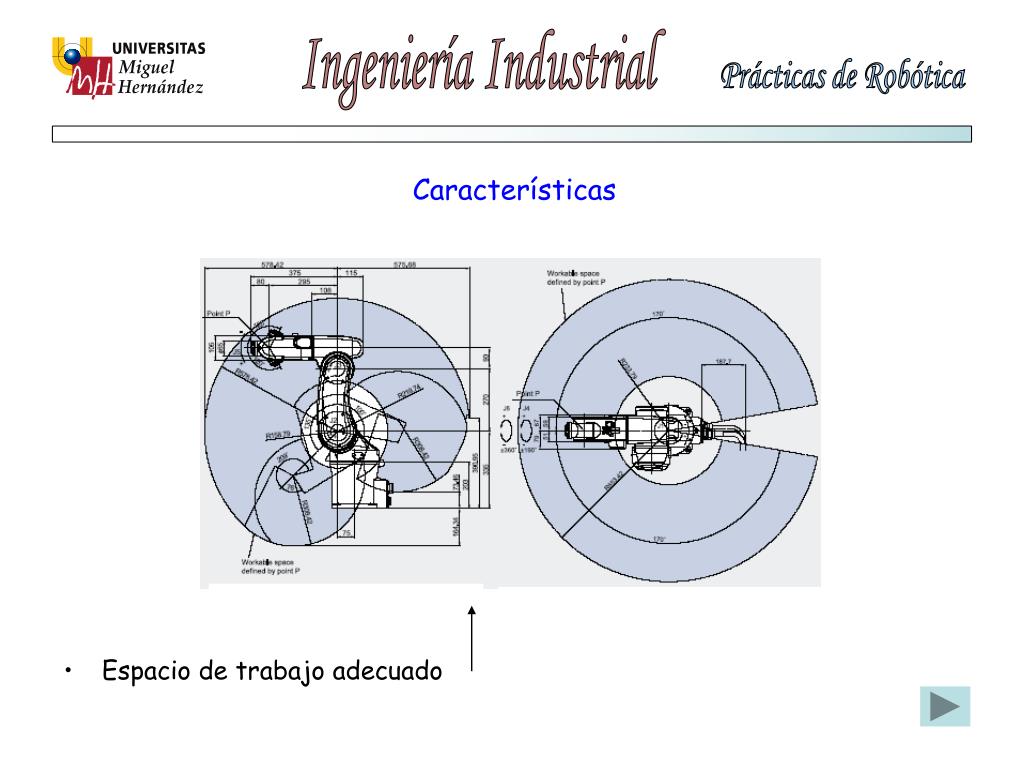

  • Espacio de trabajo adecuado

.


Slide8 l.jpg

Cinemática del robot

- Cinemática directa

- Cinemática inversa

- Matriz Jacobiana


Slide9 l.jpg

Problemas de la cinemática

  • Problema cinemática directo

    Consiste en determinar la posición y orientación del extremo del robot con respecto a un sistema de coordenadas de referencia, conocidos los ángulos de las articulaciones y los parámetros geométricos de los elementos del robot.

  • Problema cinemática inverso

    Consiste en determinar la configuración que debe adoptar el robot para una posición y orientación del extremo, conocidas.


Slide10 l.jpg

Problema cinemático directo

Resolución mediante matrices de transformación homogénea

Utilizando la representación de Denavit - Hartenberg


Slide11 l.jpg

Parámetros DH


Slide12 l.jpg

Problema cinemático inverso

Utilizando métodos geométricos

Se debe aplicar el principio de Piepper’s para separar:

1. Cálculo de la posición del extremo del robot

Requiere calcular el punto muñeca

2. Cálculo de la orientación del extremo del robot


Slide13 l.jpg

Problema de posición: Cálculo de las 3 primeras articulaciones

Articulación 1


Slide14 l.jpg

Articulación 2

Codo arriba

Codo abajo


Slide15 l.jpg

Articulación 3

Codo arriba

Codo abajo


Slide16 l.jpg

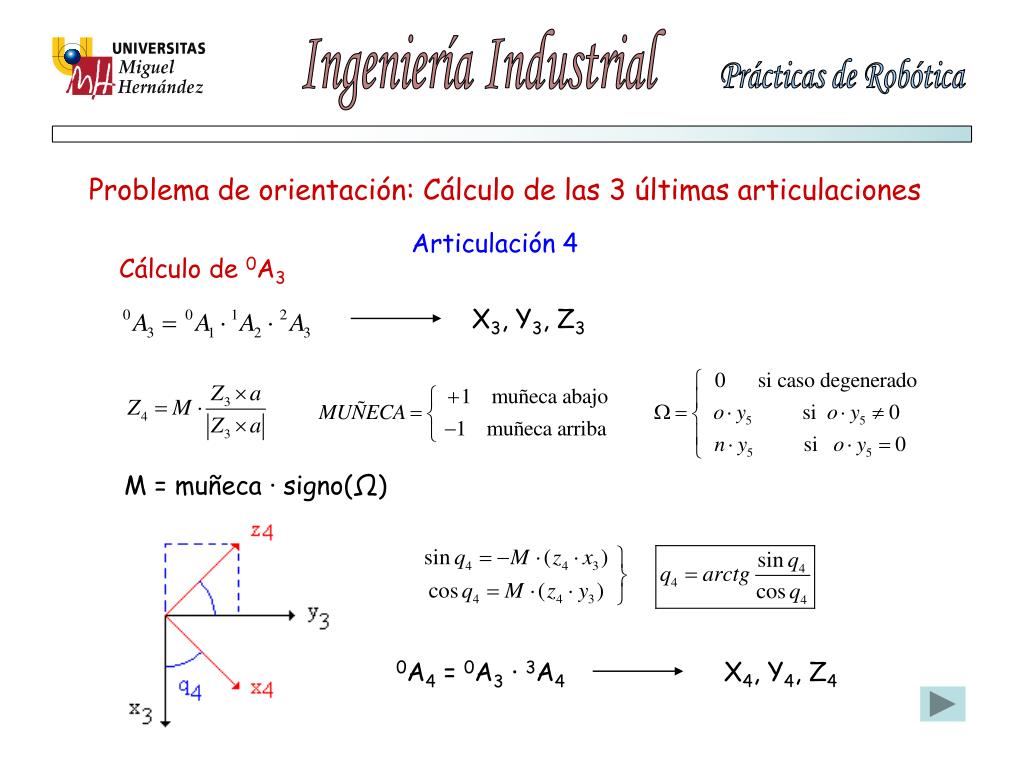

Problema de orientación: Cálculo de las 3 últimas articulaciones

Articulación 4

Cálculo de 0A3

X3, Y3, Z3

M = muñeca · signo(Ω)

0A4 = 0A3 · 3A4

X4, Y4, Z4


Slide17 l.jpg

Articulación 5

0A5 = 0A4 · 4A5

X5, Y5, Z5

Articulación 6


Slide18 l.jpg

Comprobación del código generado


Slide19 l.jpg

Matriz Jacobiana

Transforma las variables de velocidad en el espacio articular en el vector de estado de velocidad en el espacio cartesiano

Configuraciones singulares

En las inmediaciones de las configuraciones singulares, se pierde alguno de los grados de libertad del robot, siendo imposible que su extremo se mueva en una determinada dirección cartesiana

Se distinguen dos tipos:

- Singularidades en los límites del espacio de trabajo

- Singularidades en el interior del espacio de trabajo


Slide20 l.jpg

Comprobación del código generado

Podemos comprobar que funciona correctamente pasando como parámetro un vector de coordenadas articulares para el cual el extremo del robot se encuentra en la frontera de su espacio de trabajo (singularidad externa).


Slide21 l.jpg

Dinámica del robot

- Dinámica inversa

- Dinámica directa


Slide22 l.jpg

Dinámica inversa

Expresa las fuerzas y pares que intervienen en función de la evolución temporal de las coordenadas articulares. Es decir, consiste en obtener la fuerza que debe existir en cada articulación prismática y el par, en cada articulación rotacional, para que el movimiento del elemento terminal se produzca con las velocidades y aceleraciones deseadas

Utiliza un procedimiento recursivo basado en operaciones vectoriales

1) Primero propaga recursivamente hacia delante la información cinemática

2) A continuación, propaga recursivamente hacia atrás la información de fuerzas


Slide23 l.jpg

Datos necesarios

1) Masa de cada eslabón

2) Posición del centro de gravedad de cada eslabón


Slide24 l.jpg

Datos necesarios

3) Factor de rozamiento articular

4) Matriz de inercia de cada eslabón

5) Parámetros D-H


Slide25 l.jpg

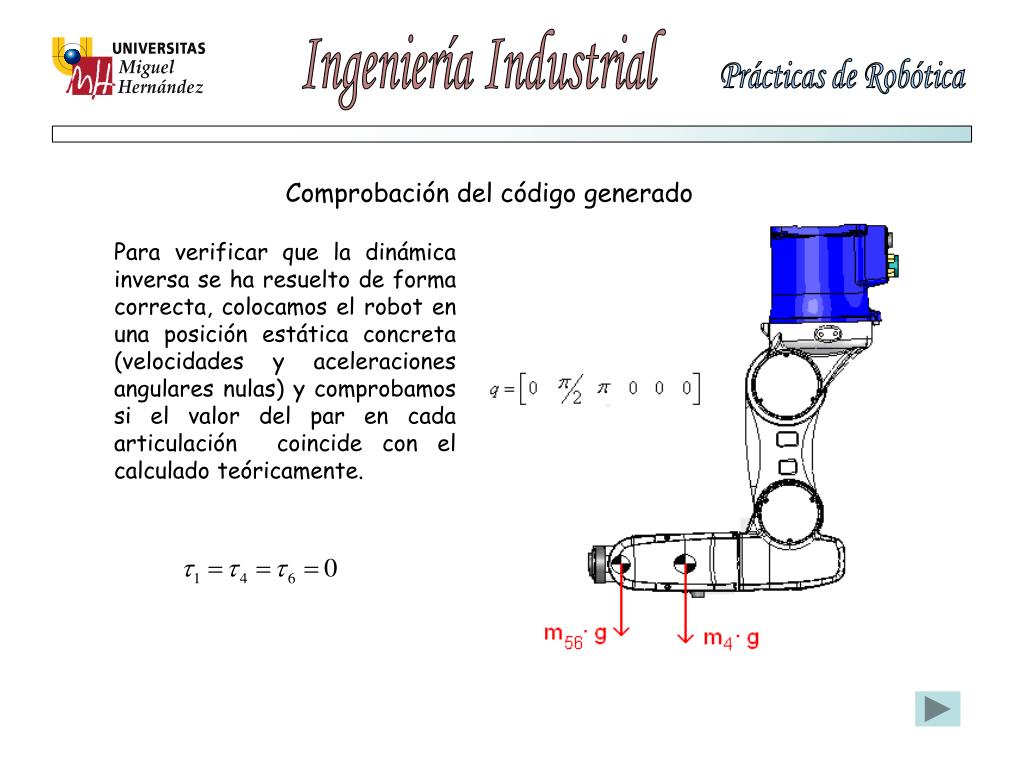

Comprobación del código generado

Para verificar que la dinámica inversa se ha resuelto de forma correcta, colocamos el robot en una posición estática concreta (velocidades y aceleraciones angulares nulas) y comprobamos si el valor del par en cada articulación coincide con el calculado teóricamente.


Slide28 l.jpg

Dinámica directa

Se obtienen primero las aceleraciones de las coordenadas articulares con el método de Walker-Orin y, después, se va integrando para obtener velocidad y posición.

Método de Walker-Orin

Es un método numérico utilizado para obtener la aceleración de las coordenadas articulares a partir del vector generalizado de pares.

Para ello, utiliza el algoritmo de Newton-Euler cuando


Slide29 l.jpg

Selección de motores


Slide30 l.jpg

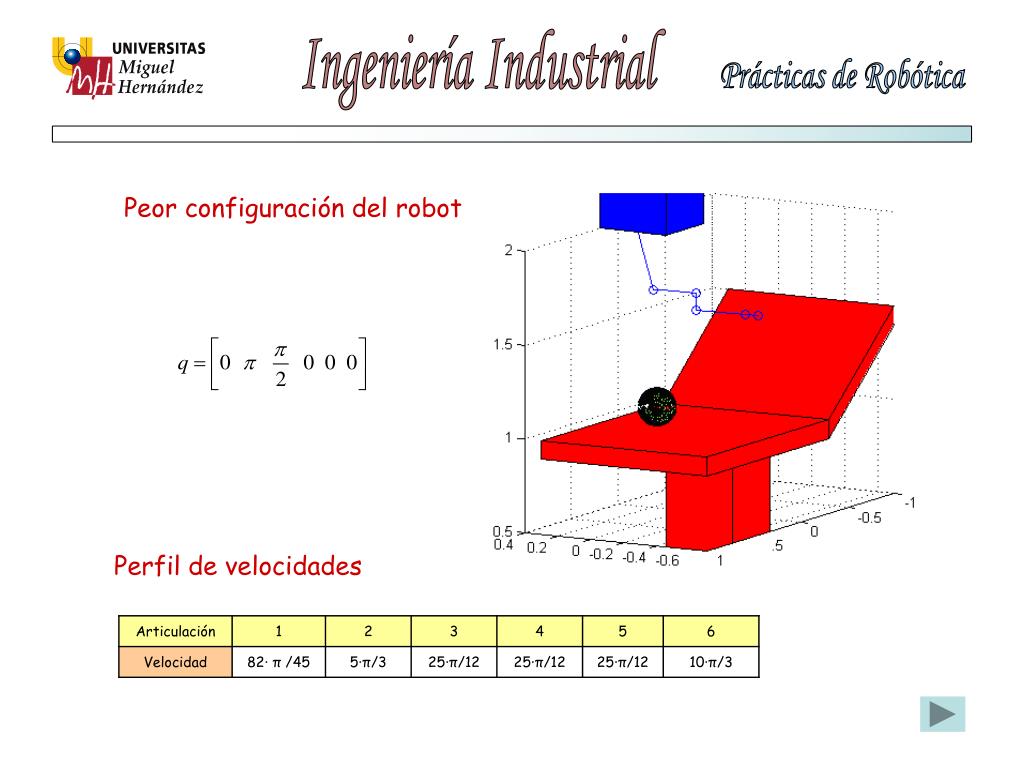

Peor configuración del robot

Perfil de velocidades


Slide32 l.jpg

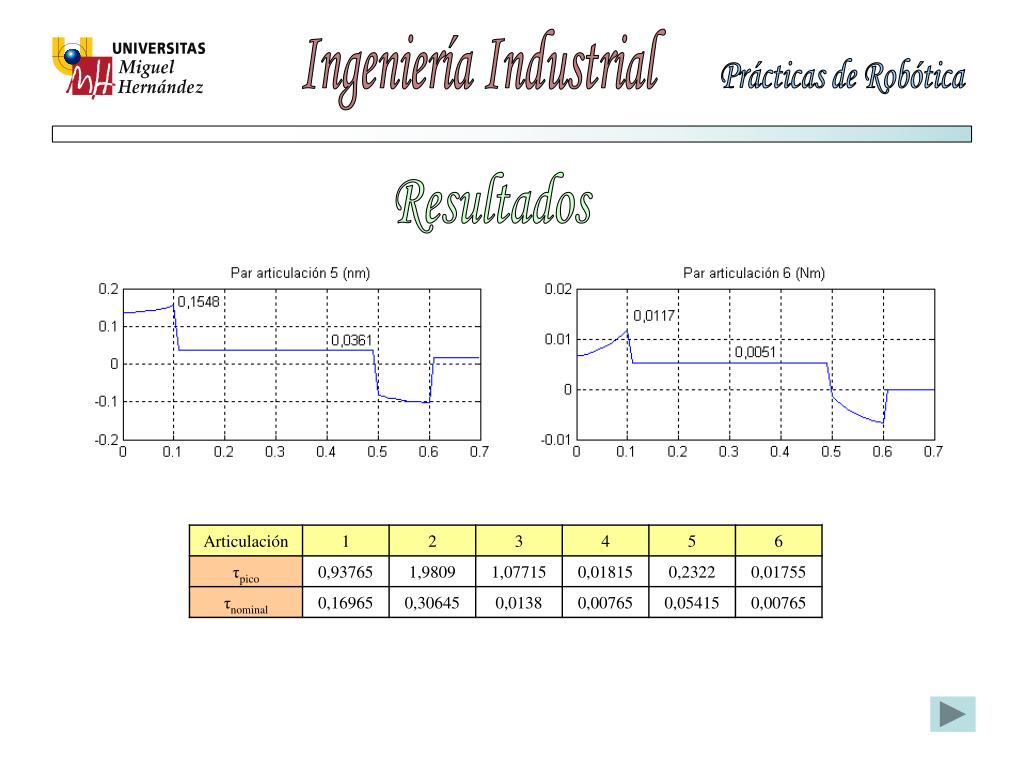

Resultados


Slide33 l.jpg

Resultados


Slide34 l.jpg

Observación


Slide35 l.jpg

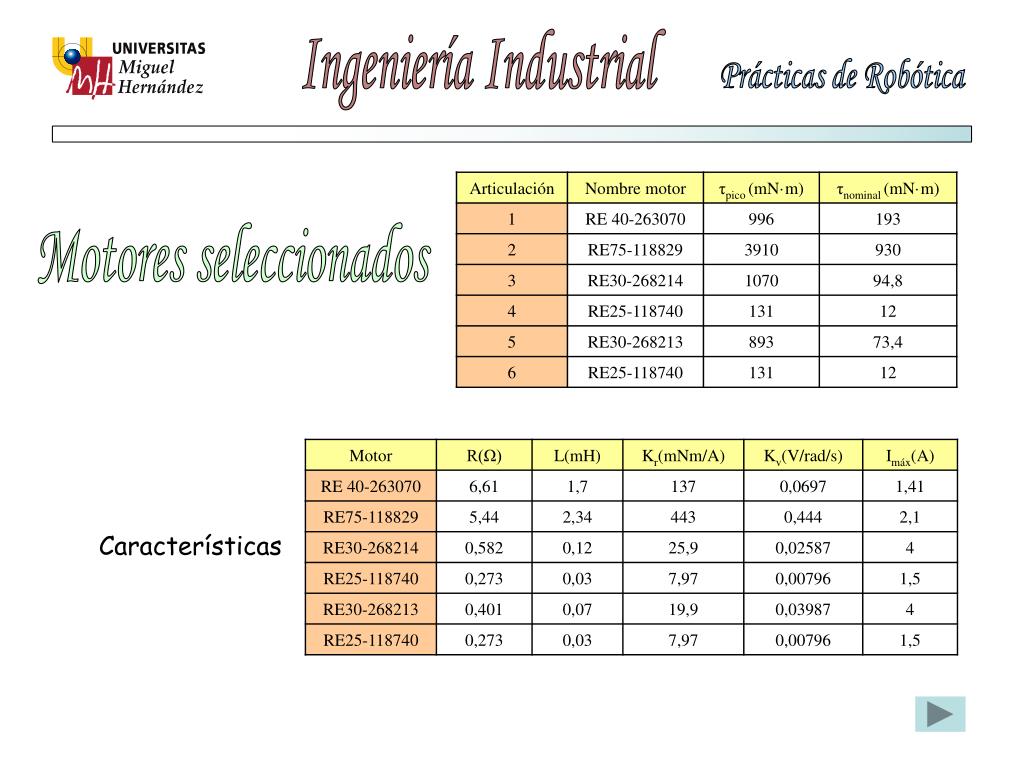

Motores seleccionados

Características


Slide36 l.jpg

Simulación y control


Slide37 l.jpg

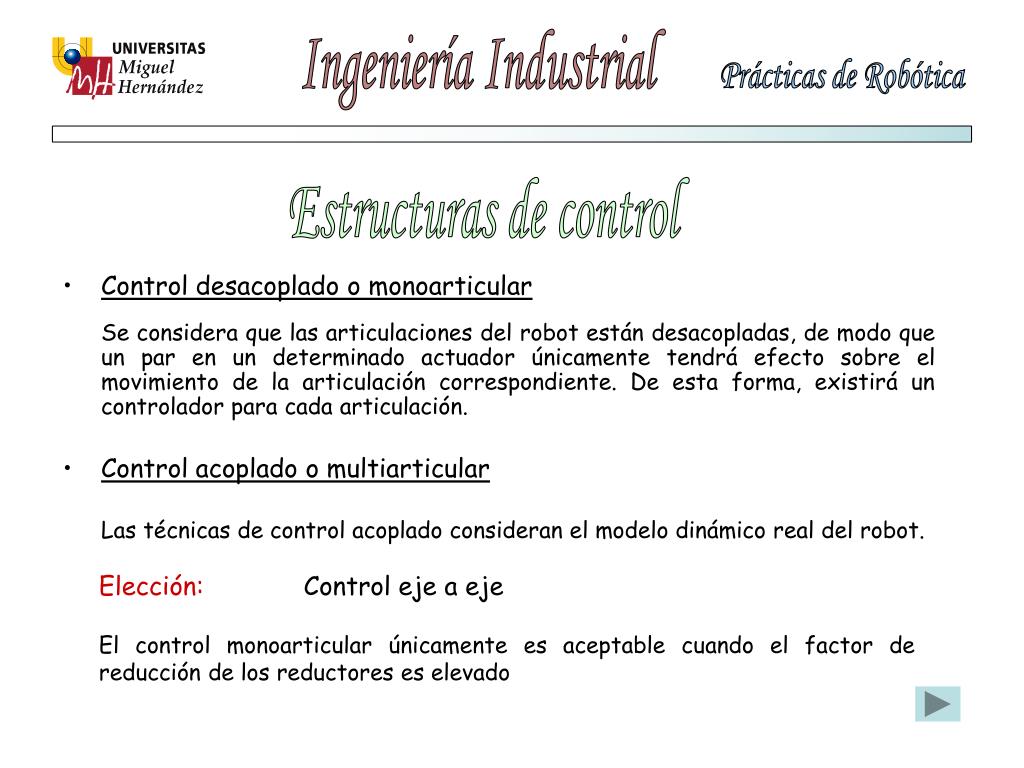

  • Control desacoplado o monoarticular

    Se considera que las articulaciones del robot están desacopladas, de modo que un par en un determinado actuador únicamente tendrá efecto sobre el movimiento de la articulación correspondiente. De esta forma, existirá un controlador para cada articulación.

  • Control acoplado o multiarticular

    Las técnicas de control acoplado consideran el modelo dinámico real del robot.

Estructuras de control

Elección:Control eje a eje

El control monoarticular únicamente es aceptable cuando el factor de reducción de los reductores es elevado


Slide38 l.jpg

Sintonizado de los motores

El sintonizado de una articulación consiste en ajustar los parámetros del regulador que actúa sobre ella para que su respuesta cumpla unas determinadas especificaciones referidas tanto al régimen permanente como transitorio.

1) En primer lugar se aumenta la constante proporcional KP hasta obtener el tiempo de subida sea el deseado.

2) A continuación se aumenta la constante derivativa KD para disminuir la sobreoscilación.

3) Por último, se introduce KI para eliminar el error en régimen permanente.


Slide40 l.jpg

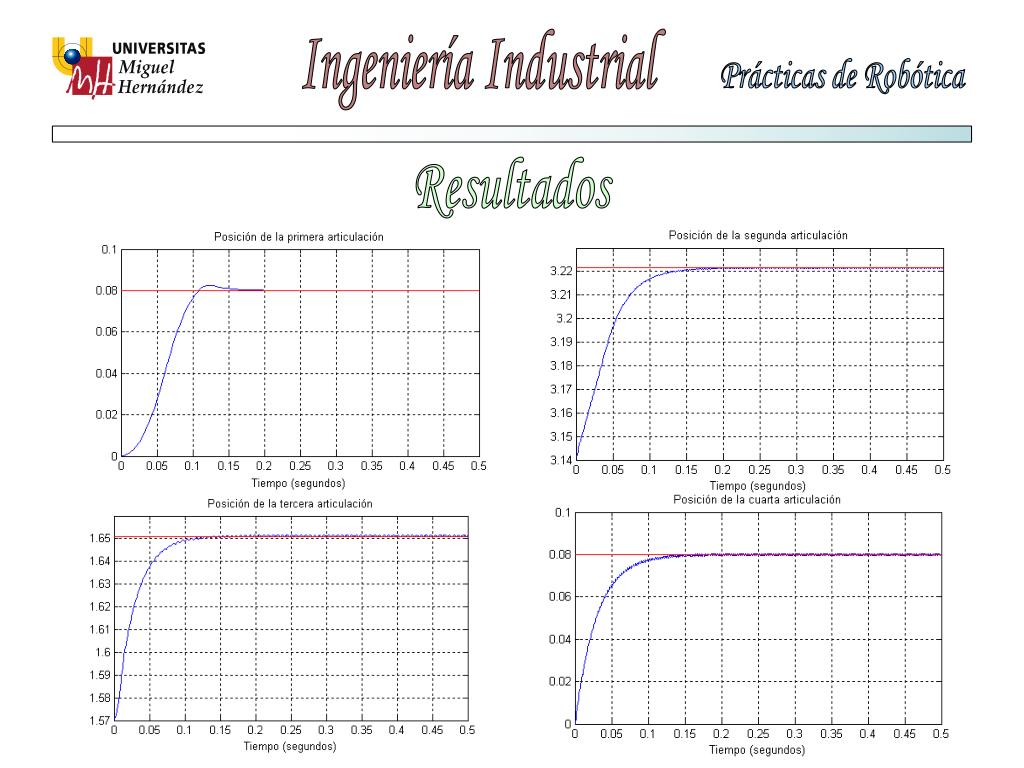

Resultados


Slide42 l.jpg

Simulación


Slide43 l.jpg

Planificación en cartesianas

El simulador efectúa una planificación de la trayectoria del extremo del robot en línea recta entre la posición cartesiana inicial y final especificadas

Referencia

Trayectoria real


Slide44 l.jpg

Análisis de resultados

Al anularse el Jacobiano, un incremento infinitesimal de las coordenadas cartesianas supone un incremento infinito de las coordenadas articulares, lo que en la práctica se traduce en que en las inmediaciones de las configuraciones singulares, el pretender que el extremo del robot se mueva a velocidad constante obligaría a movimientos de las articulaciones a velocidades inabordables por sus actuadores.


Slide45 l.jpg

Planificación en articulares

El simulador efectúa una planificación de la trayectoria del extremo del robot en línea recta entre la posición articular inicial y final especificadas

Referencia

Trayectoria real


Slide46 l.jpg

Representación en VRML

VRML (“Virtual Reality Modeling Language”) proporciona un método eficiente para describir todo tipo de objetos y mundos tridimensionales.

Supongamos que tenemos varias imágenes de un edificio y un fichero vrml que contiene datos que describen ese mismo edificio.

Las imágenes sólo muestran una zona determinada del edificio y todo lo que podemos hacer con ellas es mirarlas.

En cambio, con el fichero vrml, podemos observar el edificio desde cualquier punto de vista e incluso visualizar su interior.


Slide49 l.jpg

Fin
