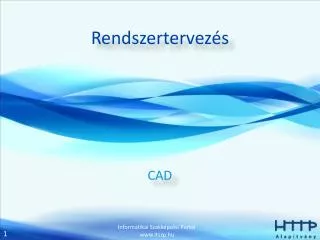

Rendszertervez s

Rendszertervezés

CAD


Bevezet

Bevezető

CAD (Computer AidedDesign = számítógéppel segített tervezés) rendszert gyártmányok tervezésére és fejlesztésére használják, ezek olyan termékek lehetnek, melyek vagy közvetlenül végfelhasználókhoz kerülnek, vagy közbenső termékek, melyeket más gyártmányokhoz használnak fel.


T rt net

Történet

A kezdeti lépéseket az 1960-as években tette meg a repülőgép és gépkocsi ipar a 3D felülettervezés és az NC technológia terén. Ezek a kezdeti próbálkozások egymással semmiféle kapcsolatban nem álltak és közzétételük sok esetben csak sokkal később történt meg. A görbék matematikai leírására az első lépéseket már az 1940-es évek elején megtették, azonban a polinomokkal leírható görbékről és szoborfelületekről szóló legértékesebb munkákat az 1960-as és az 1970-es években készítették.


T rt net1

Történet

A CAD rendszerek fejlődésében fordulópontot jelentett a SKETCHPAD rendszer megalkotása a MIT-ben. Ez Ivan Sutherland nevéhez fűződik és lényege az volt, hogy először itt jelent meg az a lehetőség, hogy a tervező a grafikus rendszerbe közvetlenül beavatkozhasson. Ebben a rendszerben ez egy katódsugárcső és fényceruza segítségével valósult meg.


T rt net2

Történet

1981-ben megjelentek a szilárdtest modellező programok. Az Autodesk céget 1982-ben alapította John Walker, az ő programjuk a 2D rajzoló AutoCAD lett. A következő mérföldkő az 1988-ban megjelent Pro/Engineer, melyhez az alaksajátosság alapú modellezés bevezetése fűződik.


Alkalmaz si ter letek

Alkalmazásiterületek

  • Építészet - AEC (ArchitectureEngineering and Construction)

  • Építőmérnöki tervezés

  • Gépészet

  • Villamos gépek és elektronika

  • Gyártás tervezés


Szolg ltat sok

Szolgáltatások

  • Drótvázas geometria képzés

  • 3D parametrikus alaksajátosságon alapuló modellezés, szilárdtest modellezés

  • Szabad formájú felületmodellezés

  • Műszaki rajz készítés a szilárdtest modellből

  • Tervrészletek újbóli felhasználása

  • Szabványos alkatrészek automatikus generálása


Szolg ltat sok1

Szolgáltatások

  • Tervek hozzáigazítása tervezési szabályokhoz és specifikációkhoz

  • Tervek szimulációja legyártandó prototípusok elkészítése nélkül

  • Műhelyrajzok és darabjegyzékek készítése

  • Tervezési adatok kiadása közvetlenül a gyártás felé

  • Tömeg és tehetetlenségi nyomaték számítás

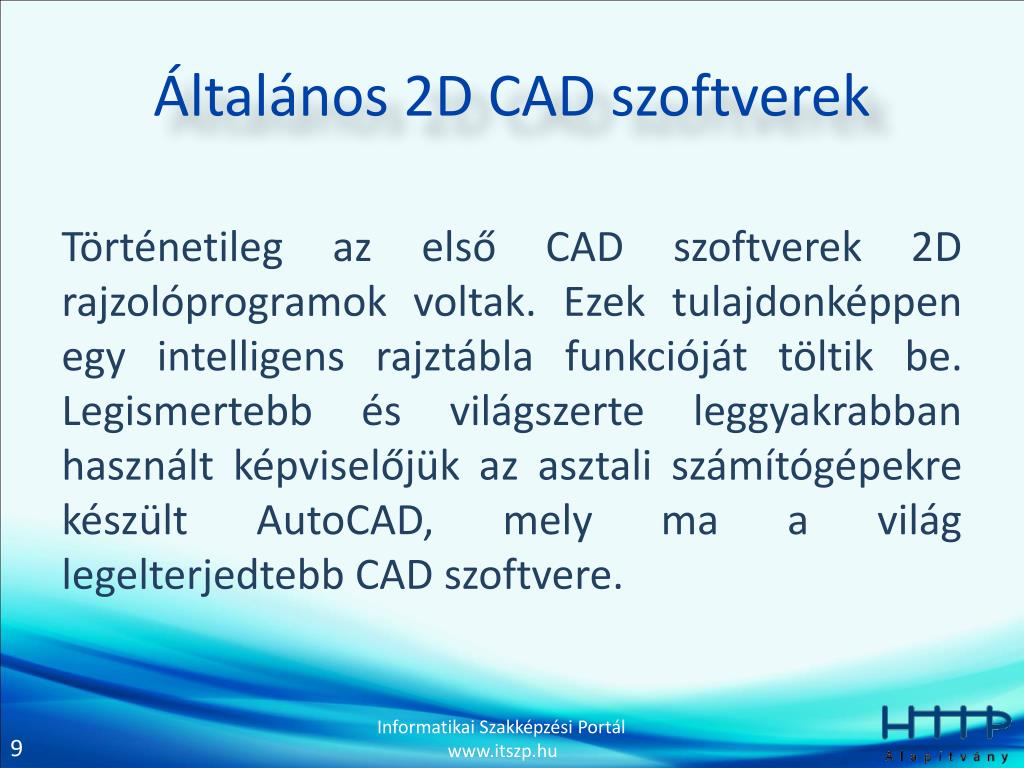

Ltal nos 2d cad szoftverek

Általános 2D CAD szoftverek

Történetileg az első CAD szoftverek 2D rajzolóprogramok voltak. Ezek tulajdonképpen egy intelligens rajztábla funkcióját töltik be. Legismertebb és világszerte leggyakrabban használt képviselőjük az asztali számítógépekre készült AutoCAD, mely ma a világ legelterjedtebb CAD szoftvere.


G p szet

Gépészet

Legegyszerűbb esetben 2D rendszert használnak, amellyel hagyományos műszaki rajzok állíthatók elő, amiből elkészül a 3D-s modell.CAM szoftver segítségével azonban már elérhető az is, hogy műszaki rajz közbeiktatása nélkül, közvetlenül a 3D-s modellt készítsük el.


P t szet

Építészet

A számítógéppel segített építészeti szoftverek köre jelenleg széles, magába foglalja az építészeti, épületgépészeti, épületvillamossági, belső építészeti és építőmérnöki modulokat és olyan szolgáltatásokat is érint, mint a 3D látványtervezés, épületek virtuális körüljárásáról animáció készítése stb.


Villamos s elektronikus tervez s

Villamoséselektronikustervezés

Az elektronikus tervezés feladata többek között a nyomtatott áramkör tervezés, intelligens huzalozás és alkatrész csatlakoztatás.


Ismertebb programok

Ismertebbprogramok

  • AutoCAD, Autodesk Inventor, Autosketch

  • IntelliCAD

  • QCad

  • Solid Edge

  • Unigraphics

  • ArchiCAD

  • Pro/Engineer
