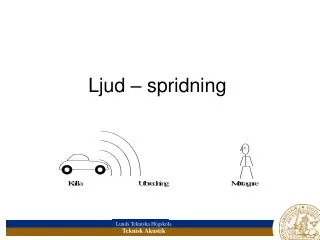

  1. Ljud – spridning

  2. Uppgift 4, kap 2

  3. Uppgift 4, kap 2

  4. Uppgift 4, kap 2

  5. Ljudutbredning – avstånd

  6. Ljudutbredning – frifält • Mätning av ändring i ljudnivå som funktion av (log) avståndet från källan

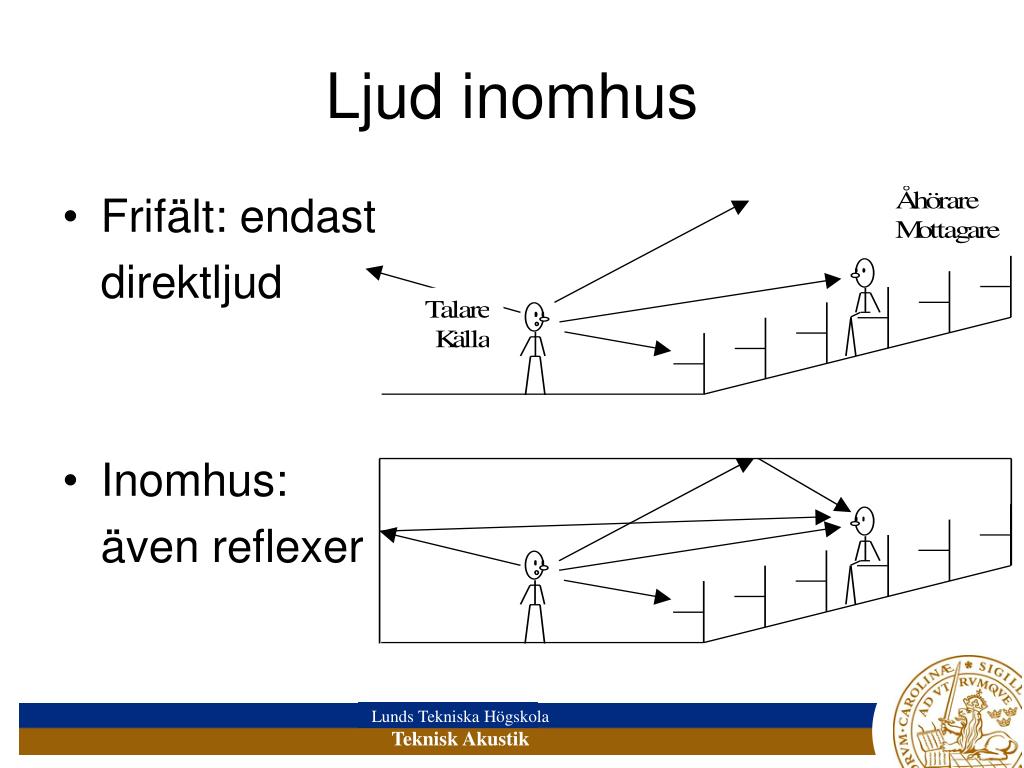

  7. Ljud inomhus • Frifält: endast direktljud • Inomhus: även reflexer

  8. Ljud inomhus

  9. Ljud i luft: Longitudinalvåg • Tryck som funktion av läge och tid • I förlustfri kanal: plan våg x1 x

  10. Akustisk effekt • Utsänd effekt: (Högtalare:  2-3%)‏ •  bevaras när vågen fortskrider: W S1 S2 S3

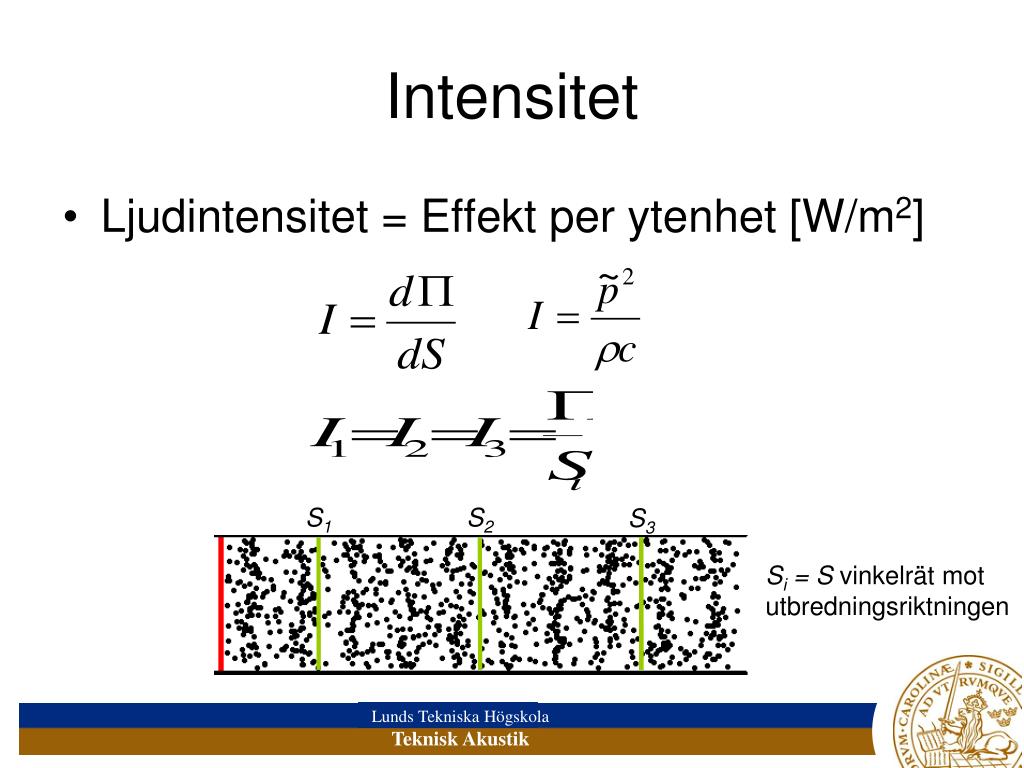

  11. Intensitet • Ljudintensitet = Effekt per ytenhet [W/m2] S1 S2 S3 Si = S vinkelrät mot utbredningsriktningen

  12. Sfärisk vågutbredning

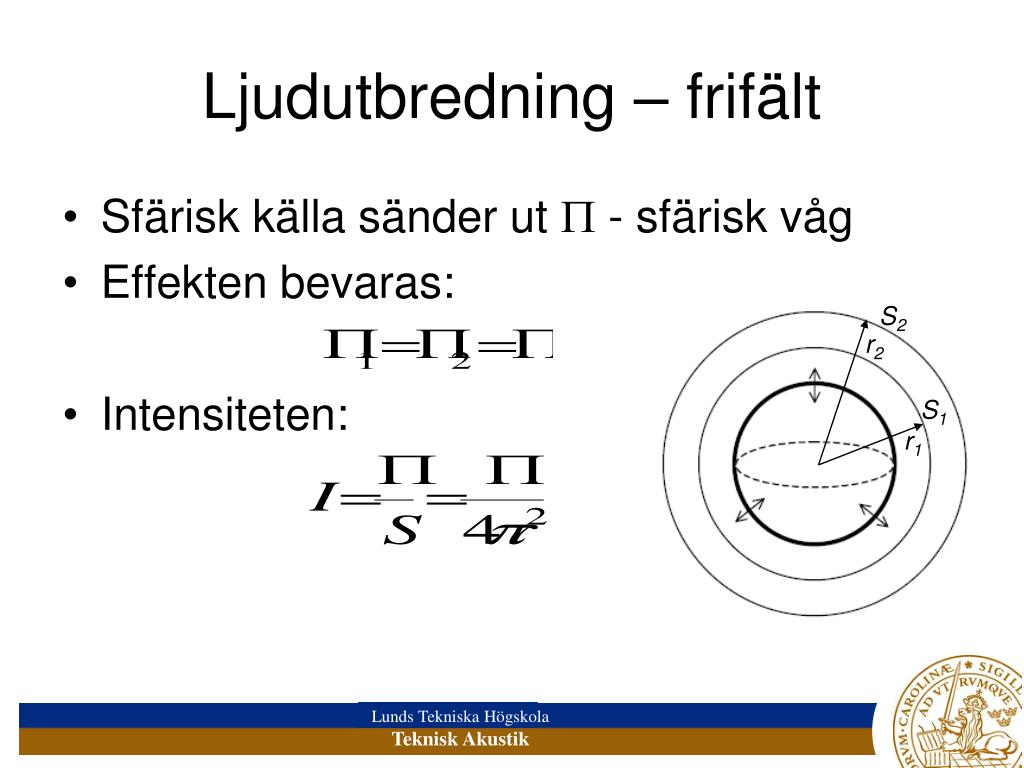

  13. Ljudutbredning – frifält • Sfärisk källa sänder ut  - sfärisk våg • Effekten bevaras: • Intensiteten: S2 r2 S1 r1

  14. Ljudutbredning – frifält  Avståndslagen:

  15. Avståndslagen • Sfärisk utbredning (punktkälla): • Cylindrisk utbredning (linjekälla): • Plan våg:

  16. Avståndsfördubbling • Sfärisk utbredning: • Cylindrisk utbredning: • Plan våg:

  17. Ljudutbredning • Väder och vind • Hindrande objekt • Reflektion

  18. Ljudhastighet – temperatur och luftfuktighet

  19. Laserstråle i sockerlösning http://www.mna.hkr.se/~pej/optikdemo.htm

  20. Temperaturvariation • Olika c - brytning

  21. Temperaturvariation

  22. Vind • Är i regel större än temperaturberoendet

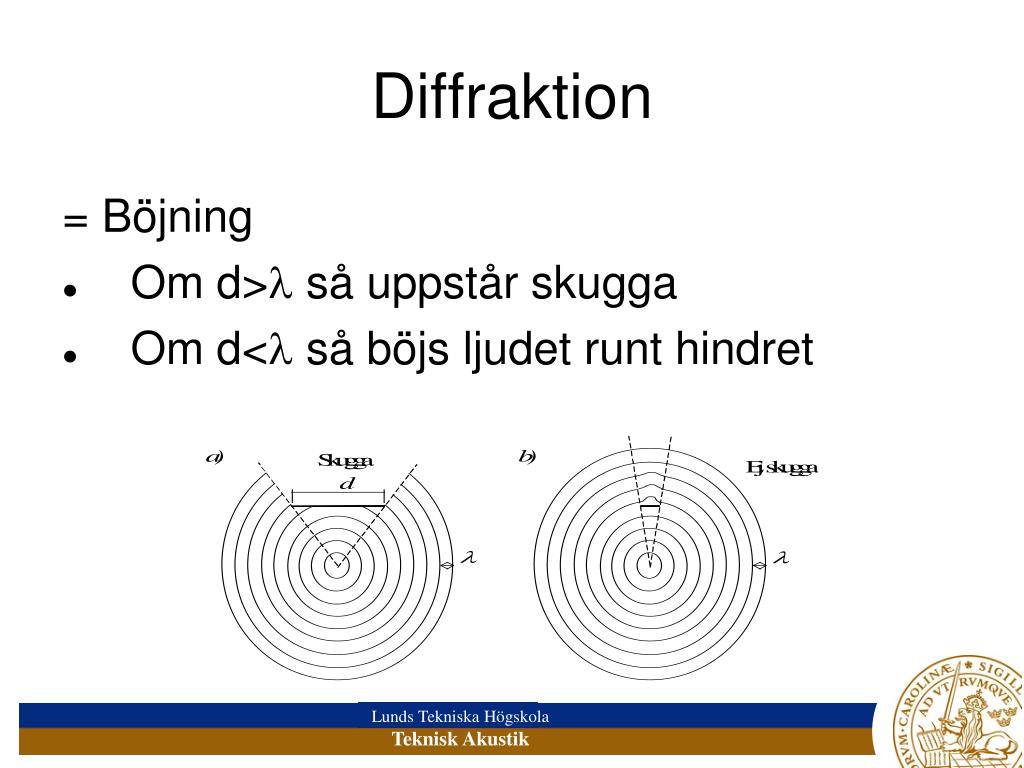

  23. Diffraktion = Böjning • Om d> så uppstår skugga • Om d< så böjs ljudet runt hindret

  24. Diffraktion • Öppning<<: sfärisk våg efter hindret • Öppning>>: plan våg efter hindret

  25. Bullerskärm • <<H • >>H

  26. Vägtrafikbuller

  27. Addition av ljud • Addition av ljudtryck: • Effektivvärdet: Korrelationsterm

  28. Addition av ljud • Okorrelerade källor: korrelationstermen = 0 • Brus • Källor med olika frekvens • Korrelerade källor • I fas - konstruktiv interferens • I motfas - destruktiv interferens

  29. Okorrelerad addition • Okorrelerad addition: • Addition av ljudnivå: • Ex: Två maskiner bullrar med 45 dB resp. 47 dB. Hur hög är ljudnivån om båda är igång samtidigt?

  30. Korrelerade signaler - interferens • Två lika källor i fas: • Två lika källor i motfas:

  31. Fas • Två signaler är i fas om argumenten är samma ±2nπ (n=0,1,2,...), • och i motfas om argumenten skiljer sig med π ±2nπ (n=0,1,2,...)‏

  32. Korrelerade signaler • Ex: Hur mycket längre ska omvägen r vara för att få destruktiv interferens? Ton med f=500 Hz

  33. Sfärisk vågutbredning

  34. Addition av sfäriska källor

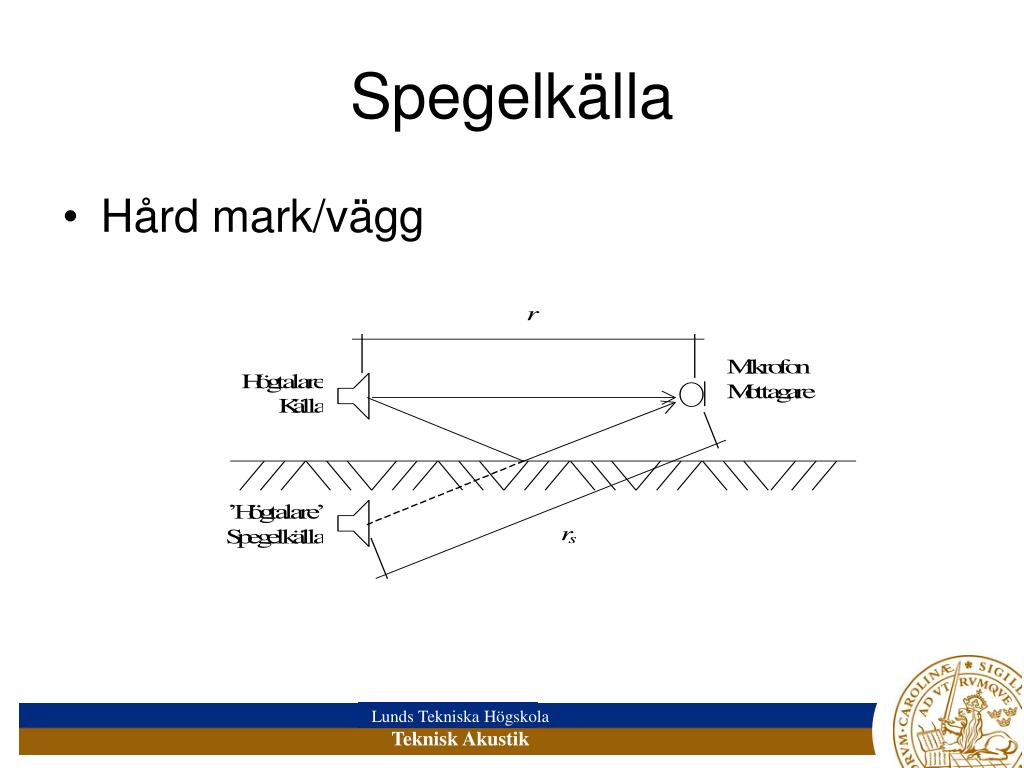

  35. Spegelkälla • Hård mark/vägg

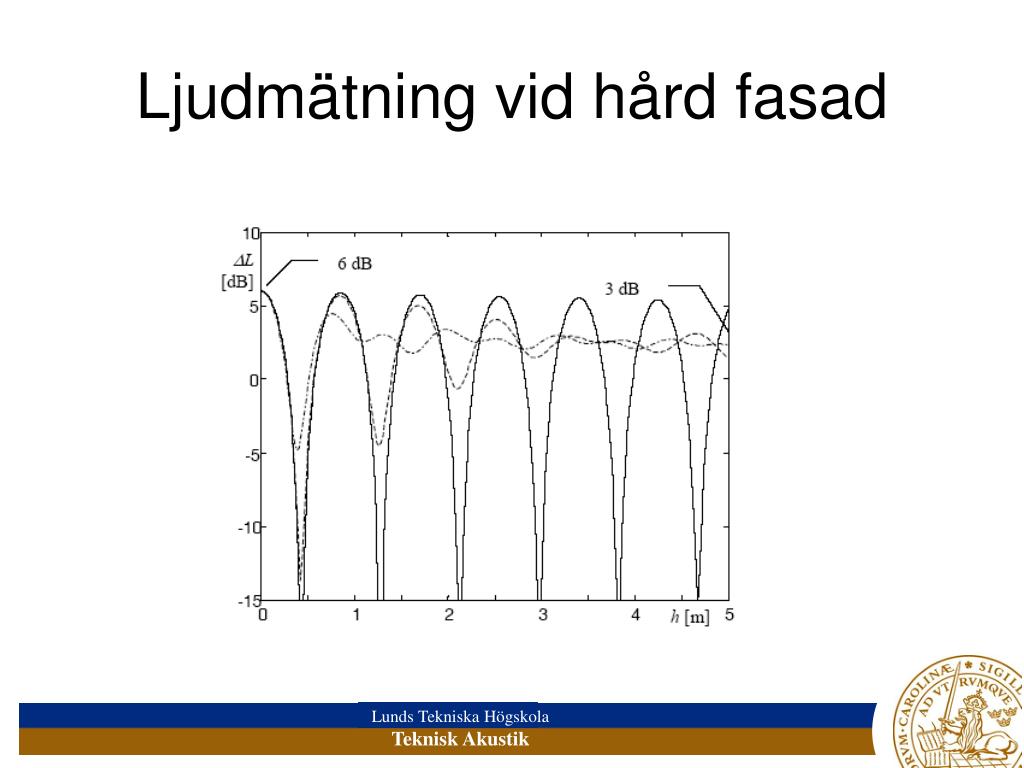

  36. Ljudmätning vid hård fasad
