Virtualizace hyper v

Virtualizace Hyper-V


Virtualizace
Virtualizace

  • virtualizace sítí

  • virtualizace úložišť

  • virtualizace uživatelského profilu

  • serverová virtualizace

  • virtualizace desktopů

  • Aplikační virtualizace


Virtu ln infrastruktura
Virtuální infrastruktura

Virtualizace profilu

Serverová virtualizace

Offline složkyPřesměrování dokumentů

Prezentační virtualizace

Management

Remote Desktop Services

Desktop virtualizace

Aplikační virtualizace

APP -v

MED-V

VDI – Virtualized Desktop Infrastructure


Serverov virtualizace sc n e pou it
Serverová virtualizace - scénáře použití

Severová konsolidace

Zajištění běhu zastaralých kritických aplikací

Testování, školení, prezentace

Obnova v případě havárie


Serverová virtualizace - scénáře použití

Správauživatelů, file + printserver

Firewall

El.pošta

WWW

Databáze

Správa a monitoring

Ekonomickýsystém


Serverová virtualizace - scénáře použití


Stru n historie virtualizace
Stručná historie virtualizace

  • 1999 - WMwareworkstation

  • 2001 - WMware ESX server

  • 2003 – XEN 1.0 ( Citrix )

  • 2004 - Microsoft Virtual PC 2004


Pohled do historie virtualizace microsoft
Pohled do historie – virtualizace Microsoft

  • 2003

    • Microsoft kupujeConnectixpro virtuální PC & server technologie

  • 2004

    • Microsoft Virtual Server 2005

  • 2005

    • Microsoft Virtual Server 2005 R2

  • 2008

    • Windows Server 2008 Hyper-V

    • Microsoft Hyper-V Server 2008

  • 2009

    • Windows Server 2008 R2 Hyper-V

    • Microsoft Hyper-V Server 2008 R2

  • 2011

    • Windows Server 2008 R2 SP1 Hyper-V

    • Microsoft Hyper-V Server 2008 R2 SP1

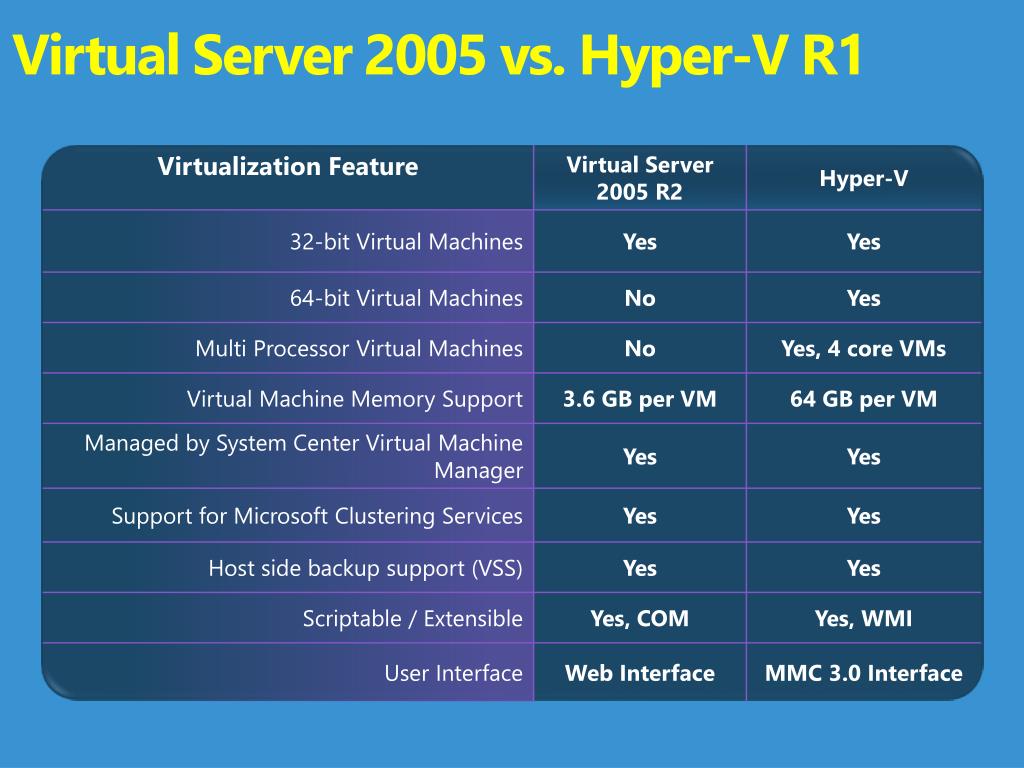

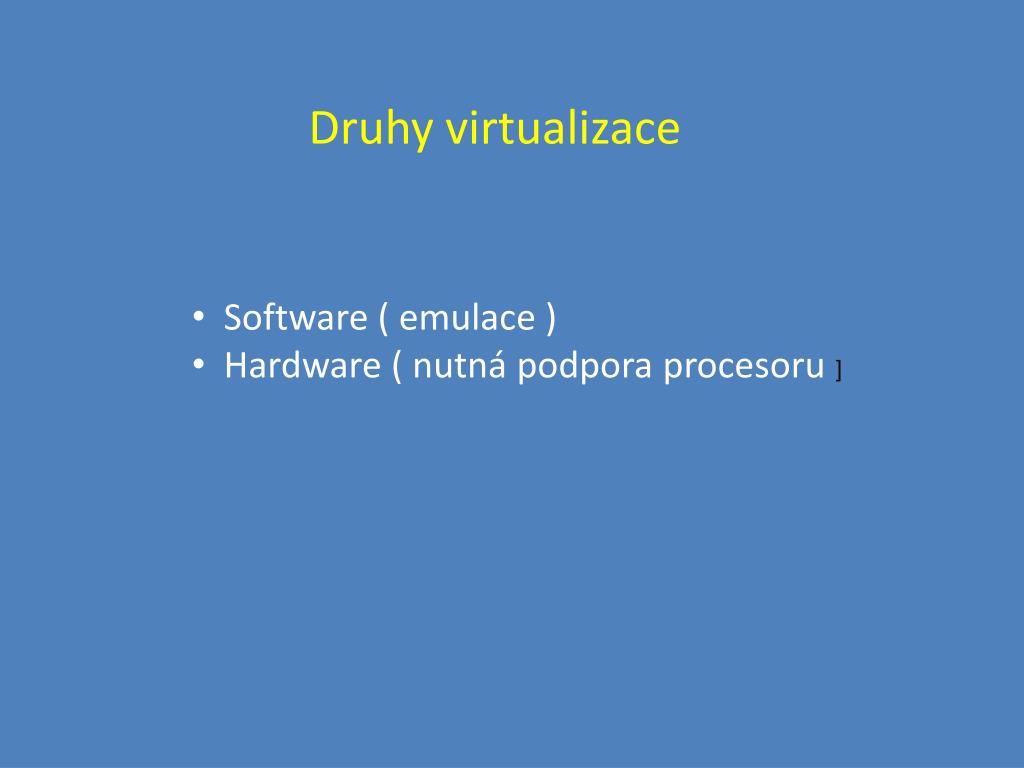

Druhy virtualizace

  • Software ( emulace )

  • Hardware ( nutná podpora procesoru]


Monolithic vs microkernelized
Monolithic vs. Microkernelized

Monolithic hypervisor

Tenčí nežli moderní kernel, ale stále komlexní

Obsahuje vlastní model ovladačů

Microkernelized hypervisor

Funkčnost správy oddílů (partitioning)

Žádný kód třetích stran

Ovladače běží ve virtuálním prostředí

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

Drivers

VM 1

(Admin)

VM 2

VM 3

VM 2

(“Child”)

VM 3

(“Child”)

VM 1(“Parent”)

Virtualization

Stack

Hypervisor

Hypervisor

Hardware

Hardware

Microkernelized Hypervisor - bezpečná architektura s minimálním prostorem pro útoky


Hyper v archite ktura

Poskytováno:

Hyper-V Architektura

OS

ISV / IHV / OEM

Microsoft Hyper-V

VM Worker Processes

Microsoft / XenSource

Parent Partition

Child Partitions

Aplikace

Aplikace

Aplikace

Aplikace

User Mode

WMI Provider

VM Service

Windows Server 2008

Non-Hypervisor Aware OS

Windows Kernel

Windows Kernel

Xen-Enabled Linux Kernel

Windows Server 2003, 2008

VSP

IHV Drivers

Kernel Mode

VMBus

Linux VSC

VSC

Emulation

VMBus

VMBus

Windows hypervisor

Hypercall Adapter

Ring -1

“Designed for Windows” Server Hardware


Podporovan os
Podporované OS

  • Windows Server

    • Windows Server 2000

    • Windows Server 2003

    • Windows Server 2008

    • Windows Server 2008 R2

  • Windows Client

    • Windows XP Pro SP2/SP3

    • Windows Vista

    • Windows 7

  • Ne-Microsoft

    • SLES 10

    • SLES 11

    • RHEL 5.2/5.3


Podpora 64 logick ch procesor
Podpora 64 logických procesorů

  • Přehled

    • Čtyřnásobné zlepšení oproti Hyper-V R1

    • Hyper-V tak může využít výhod velkých serverů s vysokou výpočetní kapacitou

  • Až 384 běžících virtuálních strojů & podpora až pro 512 virtuálních procesorů (VP) na jednom serveru

    • 384 single VP VM nebo

    • 256 dual VP VM (512 virtuálních procesorů) nebo

    • 128 quad VP VM (512 virtuálních procesorů) nebo

    • Jakákoliv kombinace do 384 VM a 512 virtuálních procesorů

    • 1000 VM na cluster

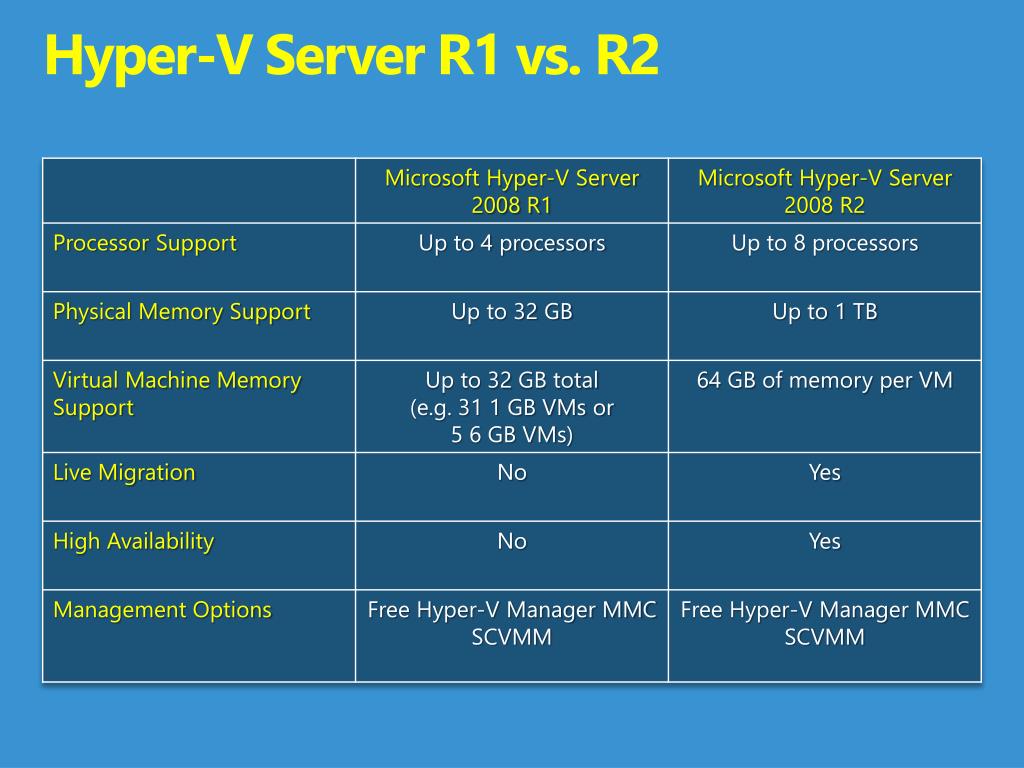

Hyper v server r 1 vs r 2
Hyper-V Server R1 vs. R2


Hyper v server 2008 r2 vs 2012
Hyper-V Server 2008 R2vs. 2012


NovinkyHyper-V veWindows Serveru2012

  • - formát souborů VHDX ( max velikost 16 TB oproti 2TB u VHD )- Extensible Virtual Switch- Virtuální FC adaptér- Offload Data Transfer (ODX), - Minimum Memory u Dynamic Memory- Deduplikacedat- replikaceběžící VM najiný Hyper-V server- (Live) (Storage) Migration bezclusteru

  • - File Server jakoúložištěsouborůVM( SMB 3.0 )


Virtu ln servery zdarma dle edice w2008 r2 serveru
Virtuální servery zdarma dle edice W2008 R2 serveru

  • Windows Server 2008 R2 Standard : 1 + 1( max. 4 CPU, 32 GB RAM )

  • Windows Server 2008 R2 Enterprise: 1 + 4( max. 8 CPU, 2 TB RAM, 16 Cluster Nodes )

  • Windows Server 2008 R2 Datacenter : 1 + x( max. 64 CPU, 2 TB RAM, 16 Cluster Nodes )

  • Windows Web Server 2008 R2( max. 4 CPU, 32 GB RAM )

  • Windows Server 2008 R2 forItaniumBasedSystem( max. 64 CPU, 2 TB RAM, 8 Cluster Nodes )

  • Windows Server 2008 R2 Foundation ( max. 1 CPU, 8 GB RAM )


RemoteFX and Dynamic Memory

RemoteFX

Dynamic Memory

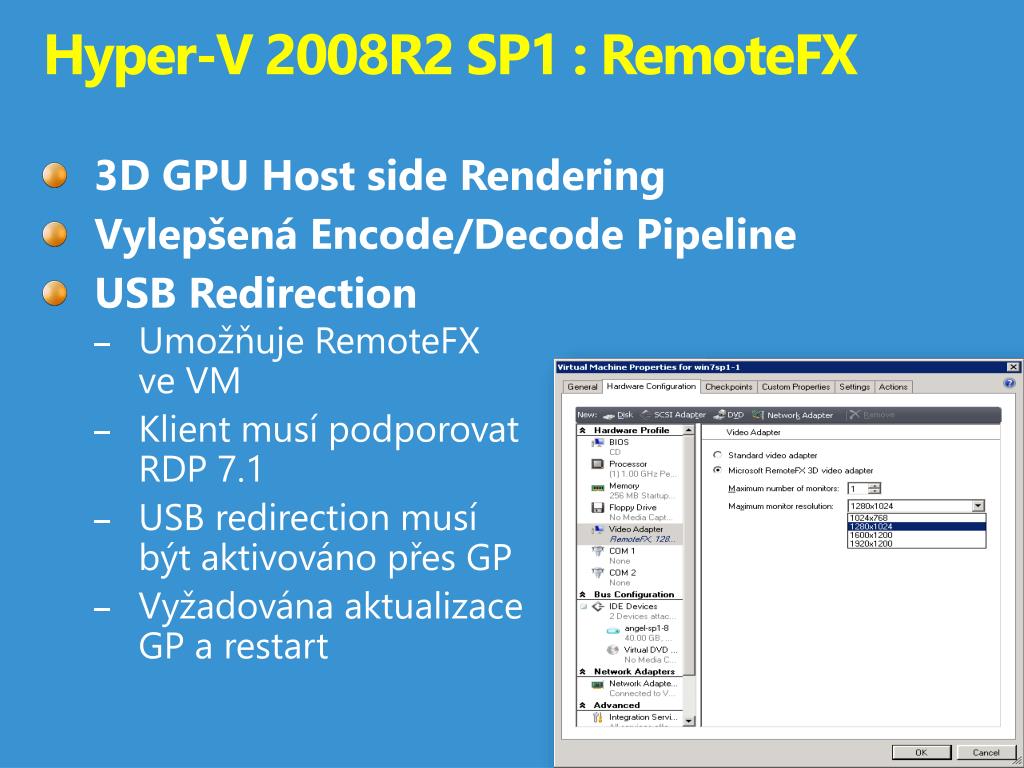

Hyper v 2008r2 sp1 remotefx
Hyper-V 2008R2 SP1 : RemoteFX

  • 3D GPU Host side Rendering

  • Vylepšená Encode/Decode Pipeline

  • USB Redirection

    • UmožňujeRemoteFXve VM

    • Klient musí podporovatRDP 7.1

    • USB redirection musíbýt aktivováno přes GP

    • Vyžadována aktualizaceGP a restart


N roky na graf kartu v remotefx
Nároky na graf. kartu v RemoteFX

Je nutnozvažovat rozlišení monitorů PC zapojených do VDI.


Remotefx vy aduje cpu s tzv second level address translation slat
RemoteFX vyžaduje CPU s tzv. Second Level Address Translation (SLAT)

  • Intel: Extended Page Tables (EPT)

  • AMD: Nested Page Tables (NPT) neboRapid Virtualization Indexing (RVI)

  • Dvě úrovně překladu

    • Umožňuje přímý přístup virtuálnímu systému do page tables

    • Odpadá nutnost správy Shadow Page Table

    • Žádný hypervisor kód pro demand-fill nebo flush operace

  • Úspora zdrojů

    • Hypervisor CPU time využívá pouze 2%

    • Cca 1MB paměti uspořen na každé VM


Hyper v 2008 r2 sp1 dynamic memory
Hyper-V 2008 R2 SP1 :Dynamic Memory

  • Vylepšené řízení paměti v Hyper-V v 2008 R2 SP1

  • Paměť je dynamicky distribuovaná napříč všemi VM, umožňuje jednoduché přidávání a odebírání

  • To umožňuje vyšší hustotu VM na stejném hardware

  • Paměť je automaticky přidělena/odebrána dle potřeb VM, bez přerušení služby

  • Minimální vliv na výkon systému

  • Funguje výborně se server i klient OS

  • Paměť je přidávána a odebírána pomocí synthetic memory driveru (memory VSC)


Hyper v 2008r2 sp1 hot add remove storage
Hyper-V 2008R2 Sp1 : Hot Add/Remove Storage

  • Přehled

    • Přidání a odebrání VHD a pass-through diskůdo běžící VM bez nutnosti restartu

      • Hot-add/remove disk lze použít pro VHDs a pass-through disky připojené k virtuálnímu SCSI controlleru

  • Výhody

    • Umožňuje zvětšení úložné kapacity ve VM bez výpadku

    • Umožňuje další scénáře zálohování v rámci datacentra

    • Umožňuje nové scénáře pro SQL/Exchange


VDI – Virtual Desktop Infrastructure

  • Klientský OS ( např. Windows 7 ) běžív datacentru a je virtualizován.

  • Uživatel / zařízení se vzdáleně připojuje pomocí „brokeru“prostřednícvímkomunikačního protokolu ( RDP, ICA ).

  • Klientským zařízením může býtpočítač, notebook, tenký klient, tablet nebo i mobilní telefon.





V hody vdi e en
Výhody VDI řešení

  • Využití starších PC jako terminálů( přechodna Win7 v celéorganizacibezohledunastáří PC )

  • Zpomalení cyklu výměny PC( ze 4 nacca 7 let )

  • Ergonomické řešení ( tiché kanceláře s VDI terminály )

  • Pružnější řešení

  • Ekomomické využítí výkonu ( v Hyper-V serverech)

  • Jednodušší správa s vyšším stupněm automatizace

  • K virtuálním PC možnost připojení„odkudkoli“

  • Po rozšíření o řešení Citrix připojení „z čehokoliv“


Běžné pracovní úlohy zvládá VDI řešení bez problémů,

komplikacepřináší mimopracovní činnost uživatelů.( hry, přehrávání multimédií, komunikace – Skype, Webkamery atd … )


Server pro 4 6 virtu ln ch pc
Server pro 4-6 virtuálních PC problémů,

  • 4 – jádrovýpocesor Intel i5 nebo i7

  • technologie Intel vPro( vzdálená správa )

  • 12 GB RAM

  • 2-3 síťové karty ( nejlépe Intel )

  • graf. karta s podporou RemoteFX( 7000 Kč )

  • 4-5 hddnebocca 2 SDD ( problém IOPS )

Celková cena cca 25.000 Kč bez DPH


K omplikace vdi e en
K problémů,omplikace VDI řešení

  • Nárůst počtu PC (virtuálních) a serverů

  • Větší potřeba IP adres

  • Vyšší nároky na přenosovou kapacitu sítě

  • Vyšší nároky na diskové IOPS

  • Zranitelnost (výpadek hyper-v serveru ovlivní několik PC)

  • Komplikované připojení některých USB zařízení

  • Microsoft Thin PC pouze v anglickém jazyce

  • Licenční komplikace

  • Proškolení uživatelů na práci ve VDI řešení.


Počítač zapojený do VDI může být výkonnější problémů,než levné dvoujádrové samostatné Pc( ve VDI se sdílí kvalitnější hardware )

VDI je kontinuální proces


V arianty virtu ln ch desktop
V problémů,arianty virtuálních desktopů

Personal/PersistentvDesktop

Pooled/Non-Persistent vDesktop

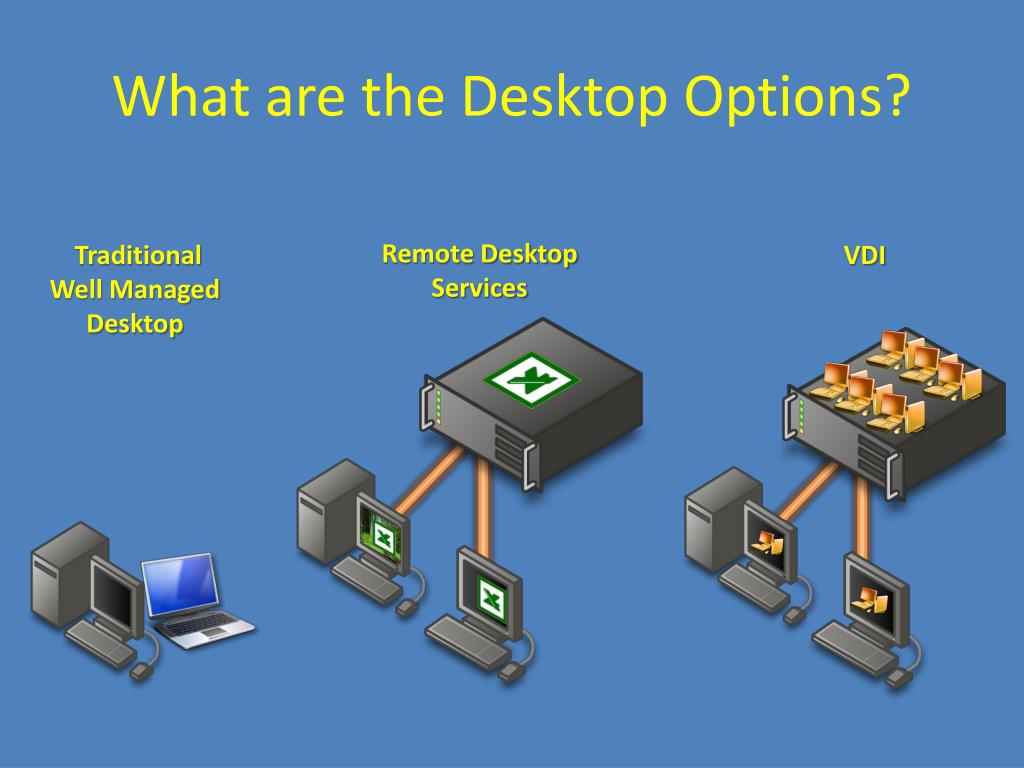

What are the desktop options
What are the Desktop Options? problémů,

Remote Desktop Services

VDI

Traditional

Well Managed Desktop


Vdi or session virtualization
VDI or Session Virtualization? problémů,

  • Enables…

  • Virtual DesktopInfrastructure

  • Session Virtualization


Architektura remote desktop services rds
Architektura problémů,Remote Desktop Services (RDS)

RAD Connections

RD Client

RD Session Host

RD Web Access

RD virtualisation Host

RD Connection Broker

RD Gateway

App-V for RDS

Licensing Server

Active Directory®


N zvoslov ve win2008r2
Názvosloví ve Win2008R2 problémů,

RD Virtualisation Host

RD Session Host


Microsoft Hyper-V a vysoká dostupnost problémů,

  • Tradiční scénář (bez virtualizace)

    • Výpadek je špatný, zasáhne ale pouze 1 server

  • Virtualizované prostředí

    • Výpadek je kritický, protože zasáhne více serverů

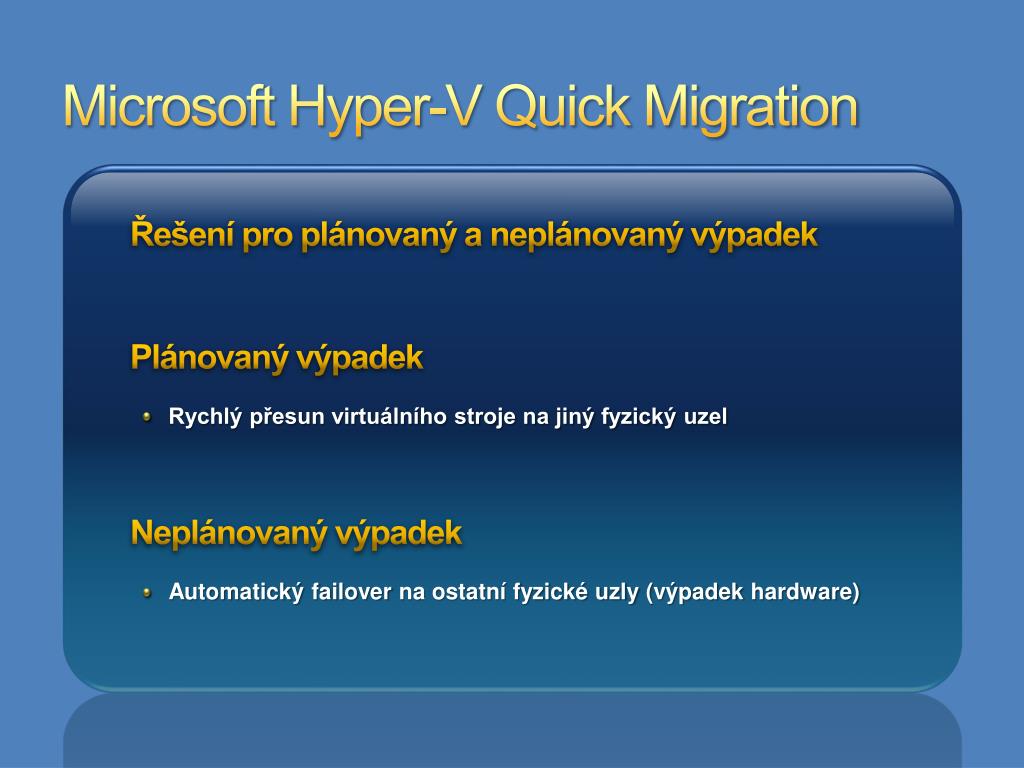

Microsoft Hyper-V Quick Migration problémů,

  • Řešení pro plánovaný a neplánovaný výpadek

  • Plánovaný výpadek

    • Rychlý přesun virtuálního stroje na jiný fyzický uzel

  • Neplánovaný výpadek

    • Automatický failover na ostatní fyzické uzly (výpadek hardware)


Popis problémů,Quick Migration– plánovaný výpadek

  • 1. Save state

    • Uložení stavu virtuálního stroje

  • 2. Move

    • Přesunutí připojení úložiště na jiný uzel

  • 3. Restore

    • Obnovení virtuálního stroje

VHDs

Sdílené úložiště

Síťové připojení


Live migration
Live Migration problémů,

Celá paměť VM zkopírována

Obsah paměti je kopírován na nový server

Live Migrate

SAN

Mohou následovat další inkrementální kopie dat, dokud nejsou data identická na obou serverech

VHD


Live migration1
Live Migration problémů,

Klient přesměrován na nového hosta

Session state je zachován

Není potřeba znovu připojit

Klienti zůstávají připojení k „živé“ VM

SAN

ARP přesměruje klienty na nový node

Stará VM smazána po úspěšné migraci

VHD


Live migration2
Live Migration problémů,

Kopírování RAM běžící VM přes síť na cílový stroj

  • Dokončení přechodu

    • VM se pozastaví

    • Převzetídatové konektivityz Host 1 na Host 2 skrze Ethernet

VM běží na Host 2; původní VM je odstraněno z Host 1

diskové pole

Host 1

Host 2

modrá = Storage

žlutá = Networking

Založení VM naHost 2 serveru


Mo nosti instalace
Možnosti instalace problémů,

  • Plná instalace

    • Po Windows Server 2008 R2 instalaci

    • Přidání Hyper-V role pomocí Server Manageru

    • Včetně Hyper-V Manageru a Virtual Machine Connection tools

    • Lokální či vzdálený management

  • Server Core

    • Minimální serverovákonfigurace

    • Subset binárního kódu nutný pro Hyper-V roli

    • Menší místo pro útok

    • Méně aktualizací

    • Management pomocí příkazové řádky či vzdáleně


  • Zjednodušený problémů,, spolehlivý a optimalizovaný virtualizační produkt

    • Poskytuje základní virtualizační schopnosti

    • Výborné stand-alone hypervisor-based

  • Spolehlivý a přístupný

    • Micro-kernelized hypervisor bez 3rd ovladačů

    • Malý dopad na HW

    • Minimální zatížení

  • Jednoduše integrovatelný do stávající infrastruktury

    • Využívá existující nástroje na správu

      • (e.g,: System Center, Virtual Machine Manager)

    • Využívá existující IT zkušenosti a znalosti


Porovn n hyper v e en u w2008
Porovnání problémů,Hyper-V řešení u W2008


Instalace hyper v
Instalace Hyper-V problémů,

Server Manager

Prvotní konfigurace

Instalace produktu


  • I problémů,parent partition je virtuální stroj

  • Použijte servery s minimálně dvěma síťovými kartami

    • Jedna pro správu

    • Jedna (či více) pro komunikaci virtuálních strojů

    • Vyhrazený NIC(s) pro iSCSI


Hyper v konfigurace s t
Hyper-V – konfigurace sítě problémů,

  • Příklad:

    • Fyzický server se 4 síťovými adaptéry

    • NIC 1: Přiřazen k parent partition pro správu

    • NIC 2: Přiřazen k parent partition pro iSCSI

    • NICs 3/4: Využity pro komunikaci virtuálních strojů






Virtu ln s ov adapt ry
Virtuální síťové adaptéry problémů,

Syntetické adaptéry

Emulované adaptéry

Emulace fyzického DEC21140 chipsetu

Komunikace pomocí přerušení do vmwp.exe a následně do vmswitch.sys

Podporuje PXE Boot

Ovladače existují pro většinu OS

  • Žádné fyzické zařízení

  • Komunikace přes VMBusdo vmswitch.sys

  • Nepodporuje PXE Boot

  • Podstatně výkonnější než emulovaný

  • Ovladače pouze pro podporované OS

    • Windows Server 2003 SP2

    • Windows Server 2008

    • Windows Server 2008 R2

    • Windows XP

    • Windows Vista

    • Windows 7

    • Linux (SLES 10, 11). RHEL 5.x


Tip pro zv en v konu s
Tip pro zvýšení výkonu síťě problémů,

  • Jumbo Frame Support

    • Ethernet frames >1,500 bytes

    • Ad hoc standard is ~9k

  • Overview

    • Enables 6x larger payload per packet

  • Benefits

    • Improves throughput

    • Reduce CPU utilization of large file transfers


Hyper v storage
Hyper-V Storage problémů,

Doporučení: v proukčnímprostředí používejte Fixed Disk VHDs nebo Pass Through Disks!

  • Typy virtuálních HDD a jejich výkon

    • Dynamically Expanding VHDs

      • Minimální velikost, roste podle potřeby, nejnižší výkon

    • Fixed Disk VHDs/Pass Through Disks

      • Pevná velikost, vysoký výkon

  • Pass Through Disks

    • Výhody: VM přistupuje přímo k disku/LUNu– obchází VHD

    • Nevýhody:

      • Nelze používat snapshoty virtuálních strojů

    • Výhoda/nevýhoda: disk je vyhrazen jednomu virtuálnímu stroji




P epnut disku do offline
Přepnutí disku do problémů,offline


Disk je offline
Disk problémů,je offline…


Konfigurace pass through disk
Konfigurace problémů,Pass Through Disk


Windows server core
Windows problémů,Server Core

Verze bez GUI, která nabízí pouze základní serverové funkce

Bezpečnější řešení (“reducedattacksurface”)

Server Core snižuje celkový počet oprav o ~60%

Na serveru neběží procesy, které nejsou nezbytně třeba a díky tomu nabízí Server Core bezpečnější a výkonnější řešení

Pouze nová instalace – není možný upgrade!

Umožňuje provozovat některé z rolí W2008:

Např. AD, AD LDS, DHCP, DNS, File, Print, WMS, IIS, Hyper-V

Nabízí další funkcionalitu pomocí vybraných funkcí:

WINS, FailoverClustering, Backup, Multipath IO, RemovableStorage Management, Bitlocker Drive Encryption, SNMP, Telnet Client

Podporuje: Notepad, TaskManager

Neumožňuje:

Shell, CLR, GUI, aplikace jako IE, Windows Mail, Windows Media Player, atd.

… je obsažen ve verzích Standard, Enterprise a Datacenter (x86 and x64)


Server core desktop
Server Core Desktop problémů,


P id n h yper v role v server core
Přidání H problémů,yper-V Role v Server Core

  • ocsetup Microsoft-Hyper-V

  • Nutný restart


Microsoft hyper v server 2008
Microsoft Hyper-V Server 2008 problémů,

  • Zjednodušený, spolehlivý a optimalizovaný virtualizační produkt

    • Poskytuje zákaldnívirtualizační schopnosti

    • Výborné stand-alone hypervisor-based

  • Spolehlivý a přístupný

    • Micro-kernelized hypervisor bez 3rd ovladačů

    • Malý dopad na HW

    • Minimální zatížení

  • Jednoduše integrovatelný do stávající infrastruktury

    • Využívá existujícínástorje na správu

      • (e.g,: System Center, Virtual Machine Manager)

    • Využívá existujícíIT zkušenosti a znalosti


Processor compatibility mode
Processor Compatibility Mode problémů,

  • Přehled

    • Umožňuje Live migraci mezi různými verzemi CPU v rámci jedné procesorové rodiny

    • Konfigurace kompatibility pro jednotlivé VM

    • Nastaví VM na nejnižší denominator (sadu instrukcí dostupnou pro VM)

  • Výhody

    • Větší flexibilita v rámci clusterů

    • Umožňuje migraci přes větší množinu Hyper-V host hardware


Spr va hyper v
Správa Hyper-V problémů,


  • Centralizovaná správa fyzického prostředí (hosts) problémů,

  • Centralizovaná správa a nasazení virtuálních strojů

    • Microsoft Virtual Server

    • Hyper-V

    • VMware ESX (Virtual Center)

  • Rychlá konverze P2V a V2V

  • Performance and Resource Optimization (PRO) of VMs

  • Centrální knihovna

  • Delegovaná správa virtuálních strojů

  • Plně skriptovatelné prostředí pomocí PowerShell


Intuitivní a jednoduchý nástroj problémů,:

Základní součást VMM

Forma průvodce

Volume Shadow Copy

Změna konfigurace úložiště, paměti, CPU

Zachová nastavení sítě i adresu MAC

Lze automatizovat pomocí PowerShell

Podporované platformy:

Windows XP, Windows Vista, Windows 7Windows Server 2000, Windows Server 2003,Windows Server 2008


Deleg ov n a self service port l
Deleg problémů,ování a Self Service portál

  • Správci kontrolují přístup přes politiky

  • „Samoobslužný“ uživatel

  • Webové rozhraní

  • Správa vlastních VMs

  • Kvóta na počet VMs

  • PowerShell


Library knihovna
Library problémů, (knihovna)

  • Úložiště všech stavebních součástí VM

  • VHDs

  • Offline VMs

  • ISOs

  • Sysprep Answer Files

  • PowerShell Scripts

  • Templates, HW profiles

  • Centrální nebo distribuovanésouborové servery jako knihovny

    • Move/copy/delete/modify soubory přímo na disku

    • VMM zaznamenává změnyobjektů (ID)



  • Pro intelligent placement
    PRO - problémů,Intelligent Placement

    Historie o výkonnosti stroje z SCOM

    Informace o výkonu fyzických i virtuálních strojů

    Předefinovaná pravidla

    Každá zátěž (SQL, Exchange, IIS…) má svá specifika

    Všechny platformy


    Ochrana dat
    Ochrana dat problémů,

    • Windows Server Backup

      • Pro malá a střední řešení

      • VM, soubory, složky, volumes, aplikace, system state

      • Podpora VSS

      • Nepodporuje CSV

    • System Center DPM

      • Bez výpadku zálohuje běžící VM

      • Záloha pro hostitele i hosty

      • Obnova na „čisté železo“

      • Podpora CSV


    Virtualiza ce z lohovat host nebo guest
    Virtualiza problémů,ce – zálohovat host nebo guest?

    • Host

      • Záloha a obnova celého virtuálního stroje

      • “Bare Metal Recovery” pro každý VM

      • Záloha ne-Windows serveru

      • Jeden DPML “agent” na host

    • Guest

      • Záloha a ochrana specifických dat

        • SQL databáze

        • Exchange

        • SharePoint

        • Soubory

      • Stejná záloha jako u fyzického systému

      • DPML( licence ) pro každý Guest

    DPML


    ad
