Presentation Transcript


Metallurgydata blogfa

بسم الله الرحمن الرحیم

طیف بینی نشری

با استفاده از برانگیختگی به کمک

جرقه :

کوانتومتری

میلاد رشیدی - حسین محمدی

www.metallurgydata.blogfa.com

خرداد 1390


Metallurgydata blogfa

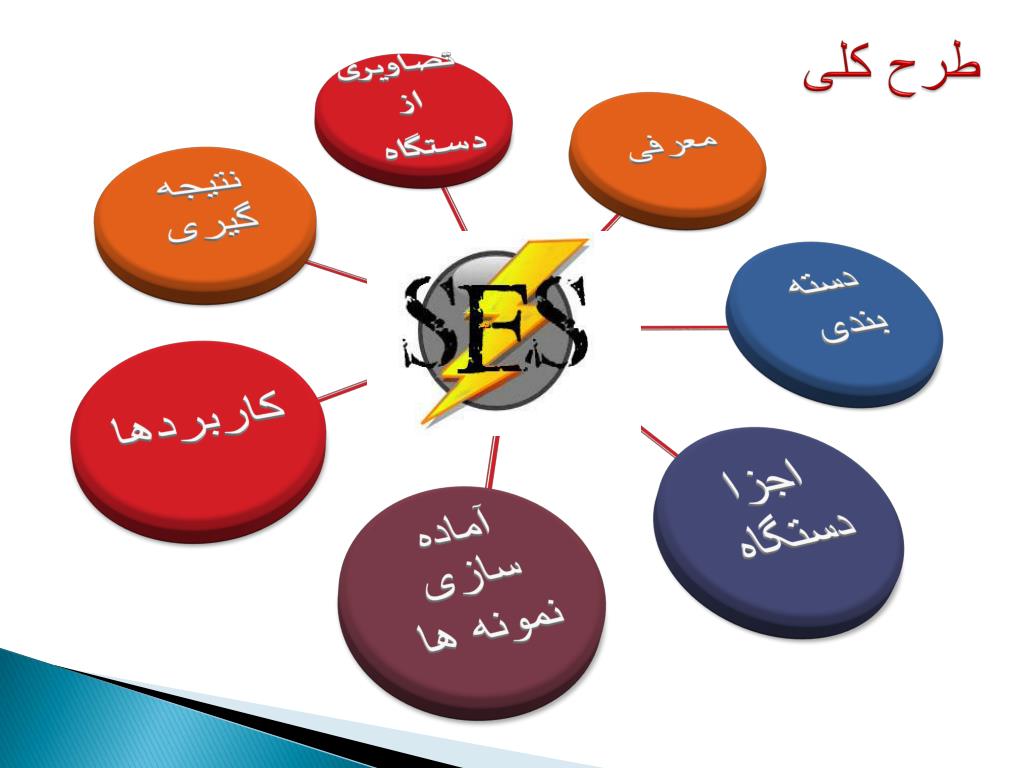

طرح کلی


Metallurgydata blogfa

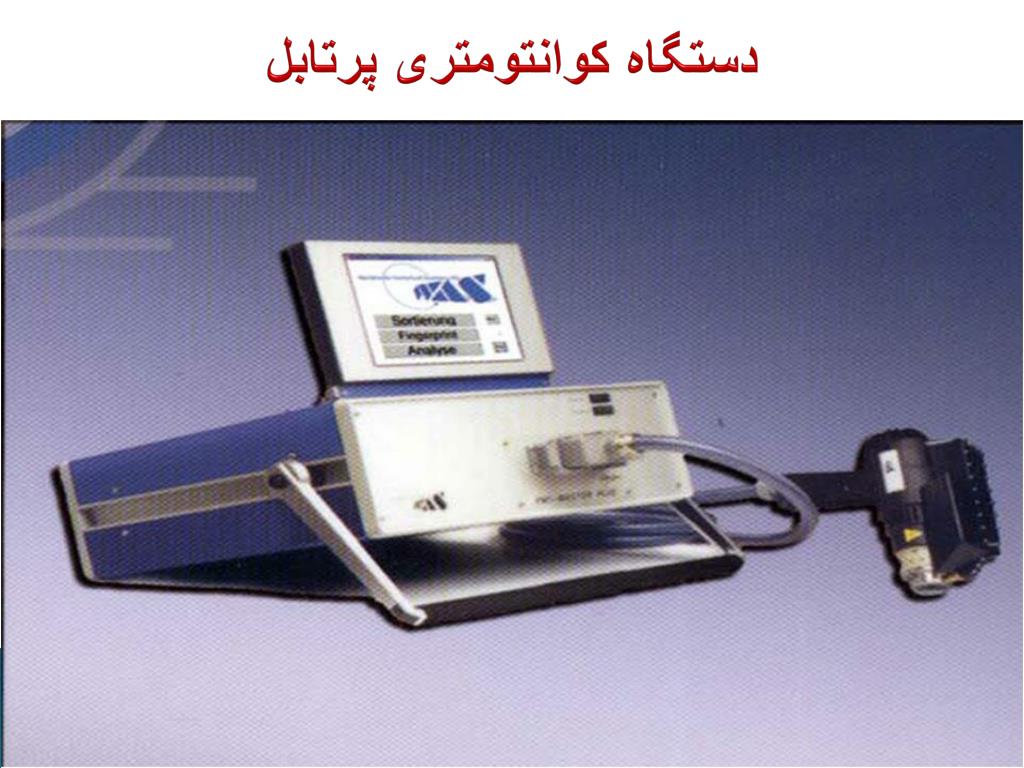

دستگاه کوانتومتری پرتابل


Metallurgydata blogfa

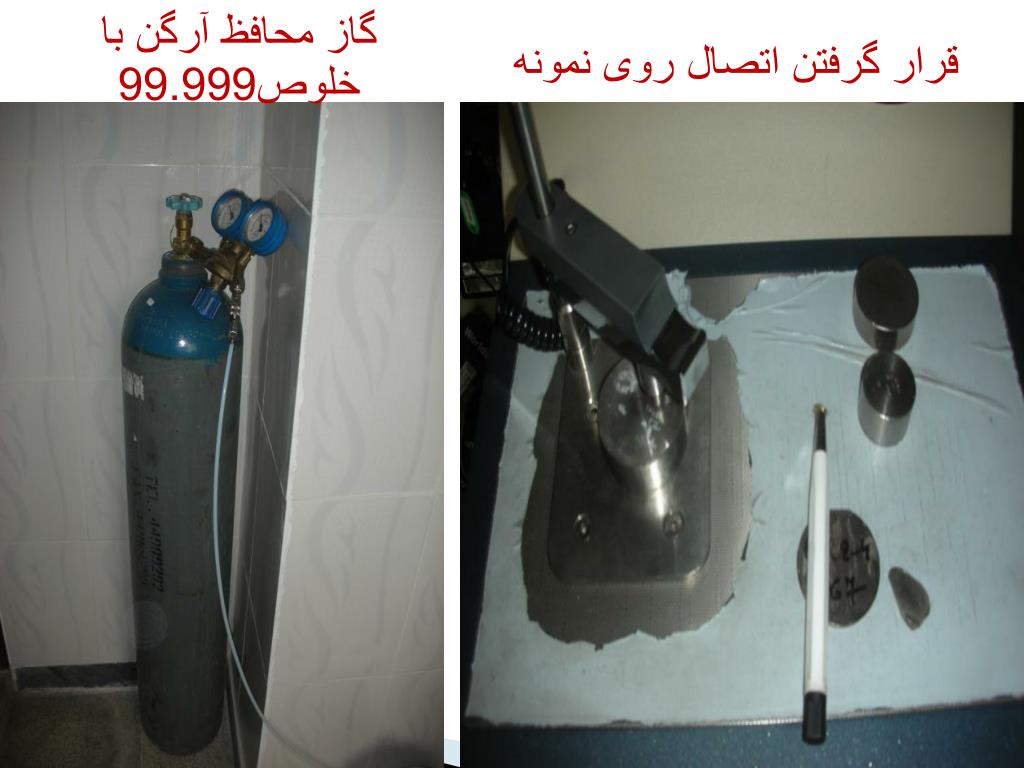

گاز محافظ آرگن با خلوص99.999

قرار گرفتن اتصال روی نمونه


Metallurgydata blogfa

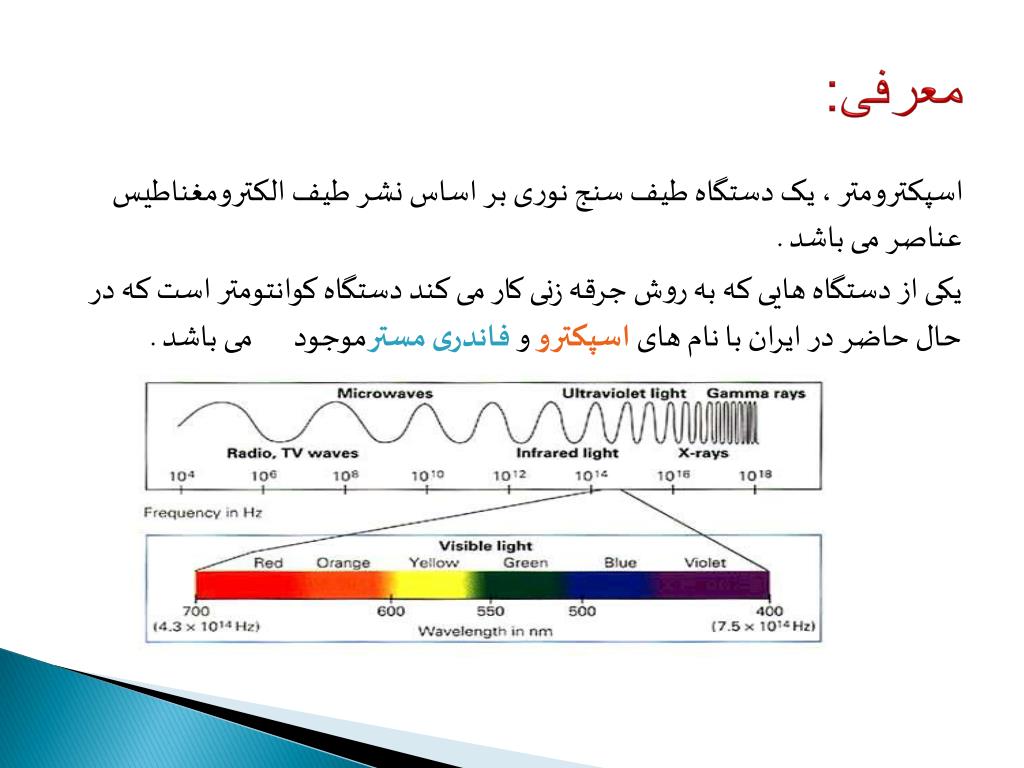

معرفی:

اسپکترومتر ، یک دستگاه طیف سنج نوری بر اساس نشر طیف الکترومغناطیس عناصر می باشد .

یکی از دستگاه هایی که به روش جرقه زنی کار می کند دستگاه کوانتومتر است که در حال حاضر در ایران با نام های اسپکترو و فاندری مسترموجود می باشد .


Metallurgydata blogfa

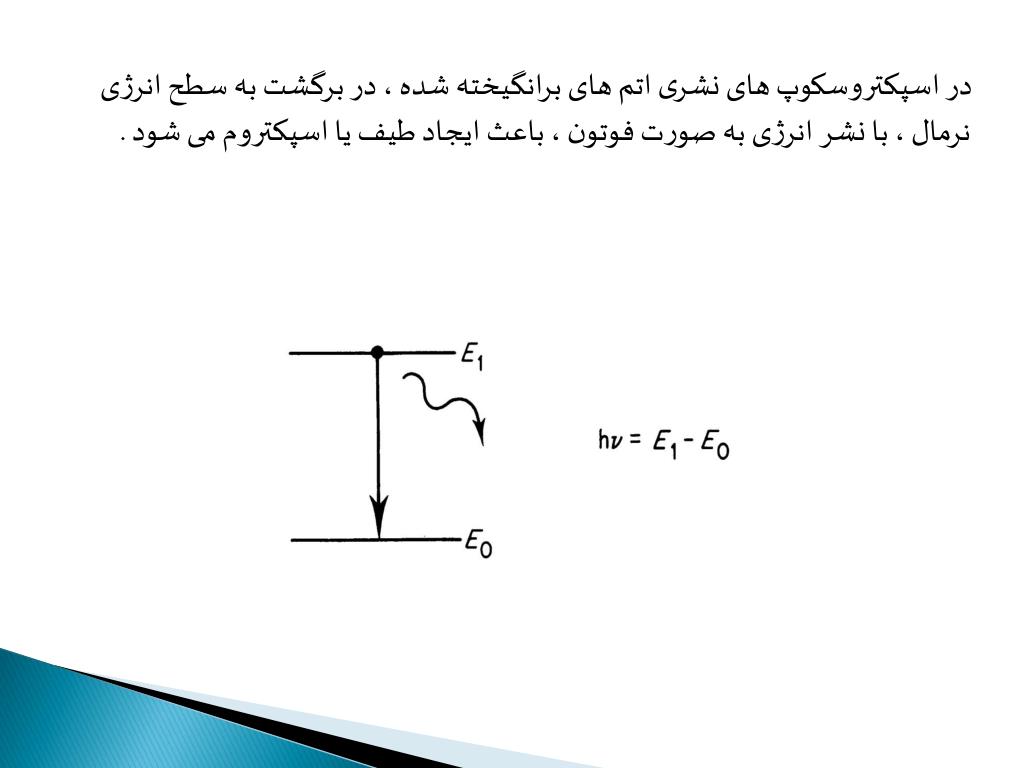

در اسپکتروسکوپ های نشری اتم های برانگیخته شده ، در برگشت به سطح انرژی نرمال ، با نشر انرژی به صورت فوتون ، باعث ایجاد طیف یا اسپکتروم می شود .


Metallurgydata blogfa

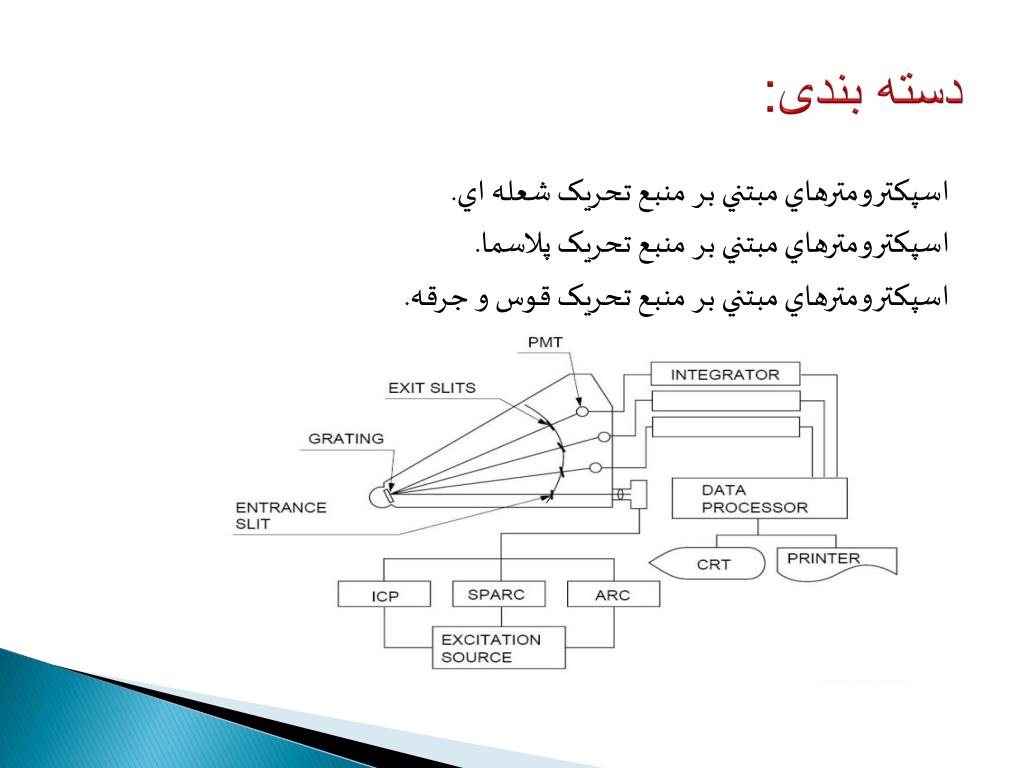

دسته بندی:

اسپكترومترهاي مبتني بر منبع تحريک شعله اي.

اسپكترومترهاي مبتني بر منبع تحريک پلاسما.

اسپكترومترهاي مبتني بر منبع تحريک قوس و جرقه.


Metallurgydata blogfa

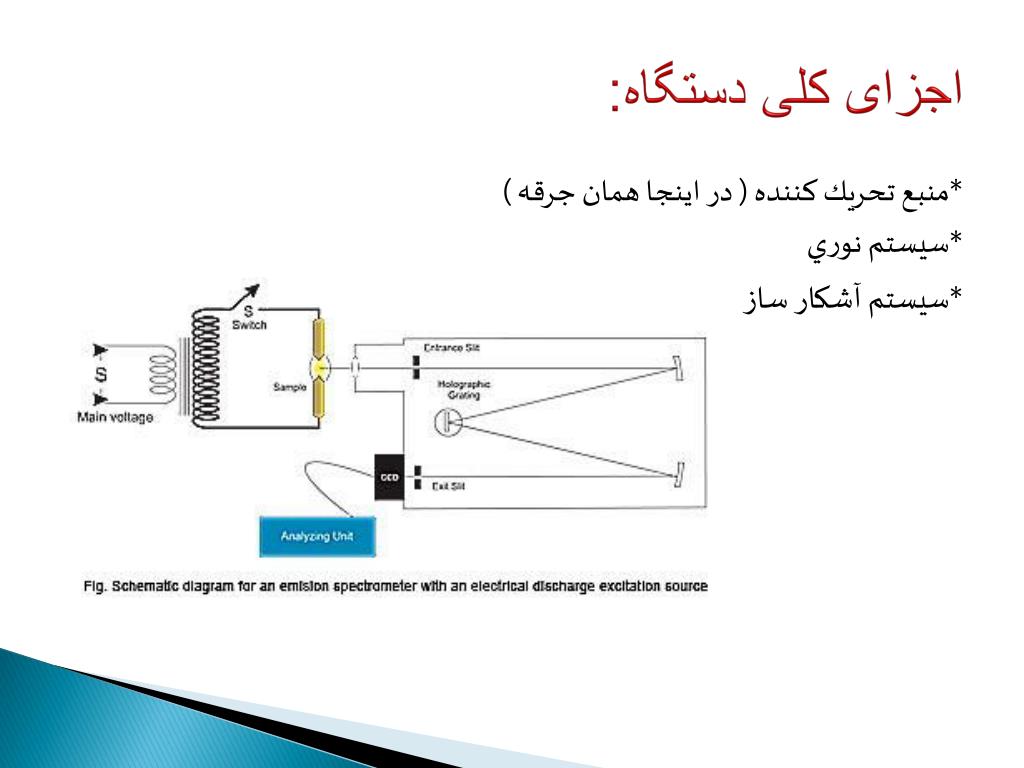

:اجزای کلی دستگاه

*منبع تحريك كننده ( در اینجا همان جرقه )

*سيستم نوري

*سيستم آشکار ساز


Metallurgydata blogfa

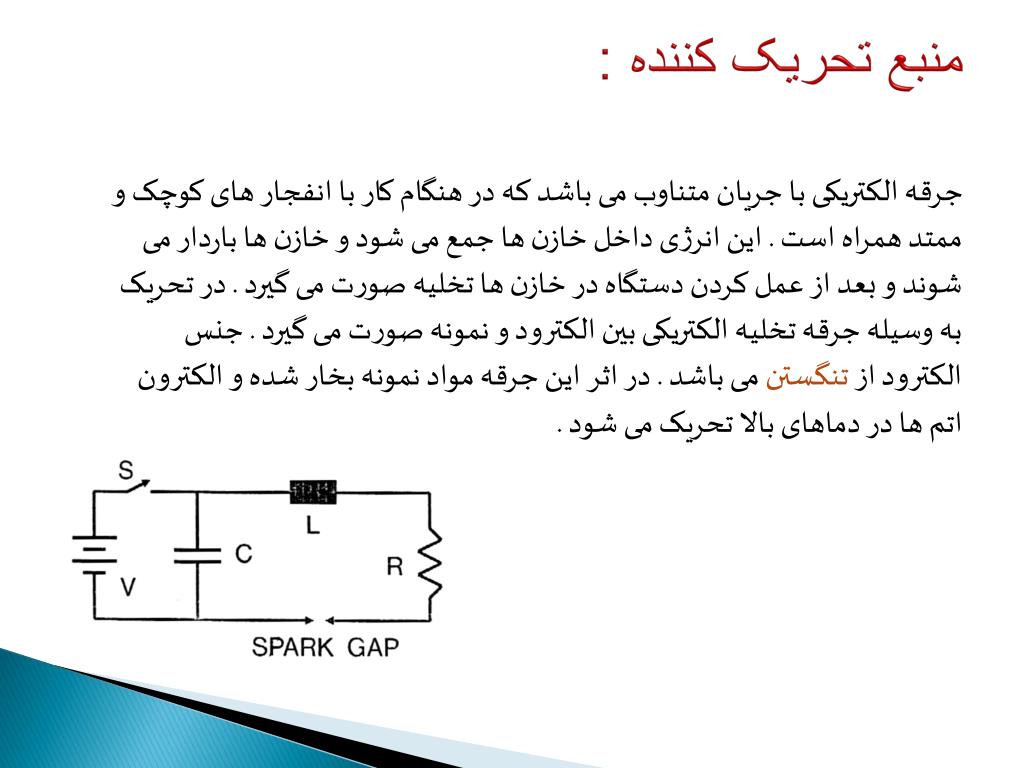

:منبع تحریک کننده

جرقه الکتریکی با جریان متناوب می باشد که در هنگام کار با انفجار های کوچک و ممتد همراه است . این انرژی داخل خازن ها جمع می شود و خازن ها باردار می شوند و بعد از عمل کردن دستگاه در خازن ها تخلیه صورت می گیرد . در تحریک به وسیله جرقه تخلیه الکتریکی بین الکترود و نمونه صورت می گیرد . جنس الکترود از تنگستن می باشد . در اثر این جرقه مواد نمونه بخار شده و الکترون اتم ها در دماهای بالا تحریک می شود .


Metallurgydata blogfa

:سیستم نوری

سیستم نوری دستگاه همانند شکل زیر می باشد :


Metallurgydata blogfa

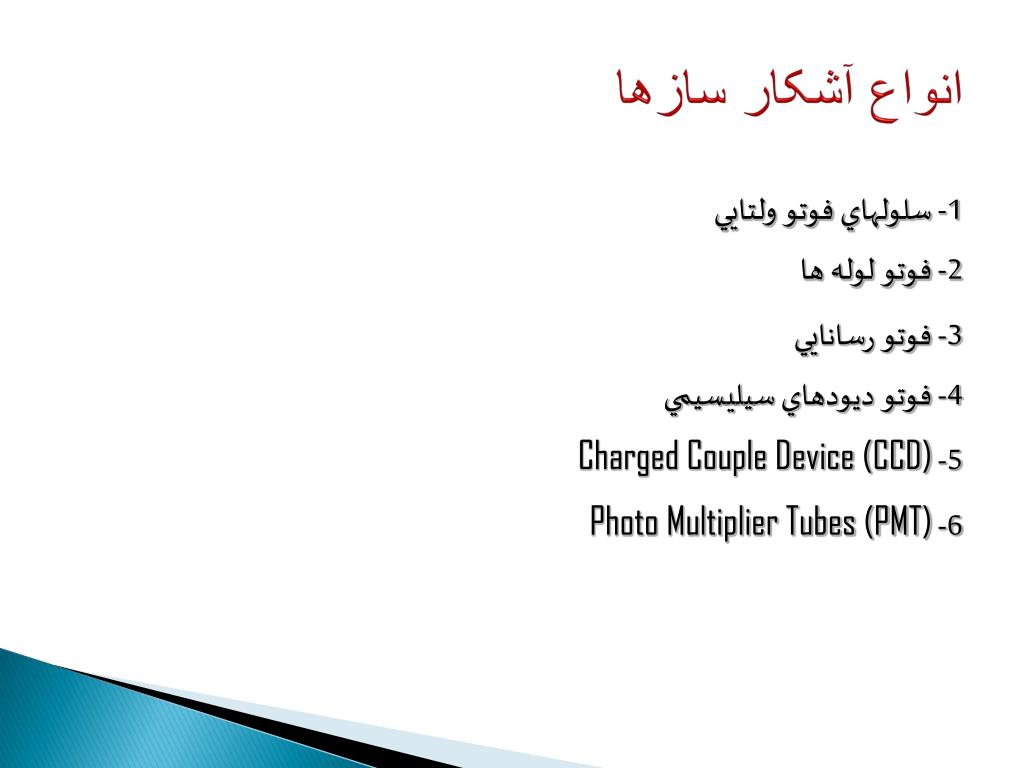

انواع آشکار سازها

1- سلولهاي فوتو ولتايي2- فوتو لوله ها

3- فوتو رسانايي4- فوتو ديودهاي سيليسيمي

5- Charged Couple Device (CCD)

6- Photo Multiplier Tubes (PMT)


Metallurgydata blogfa

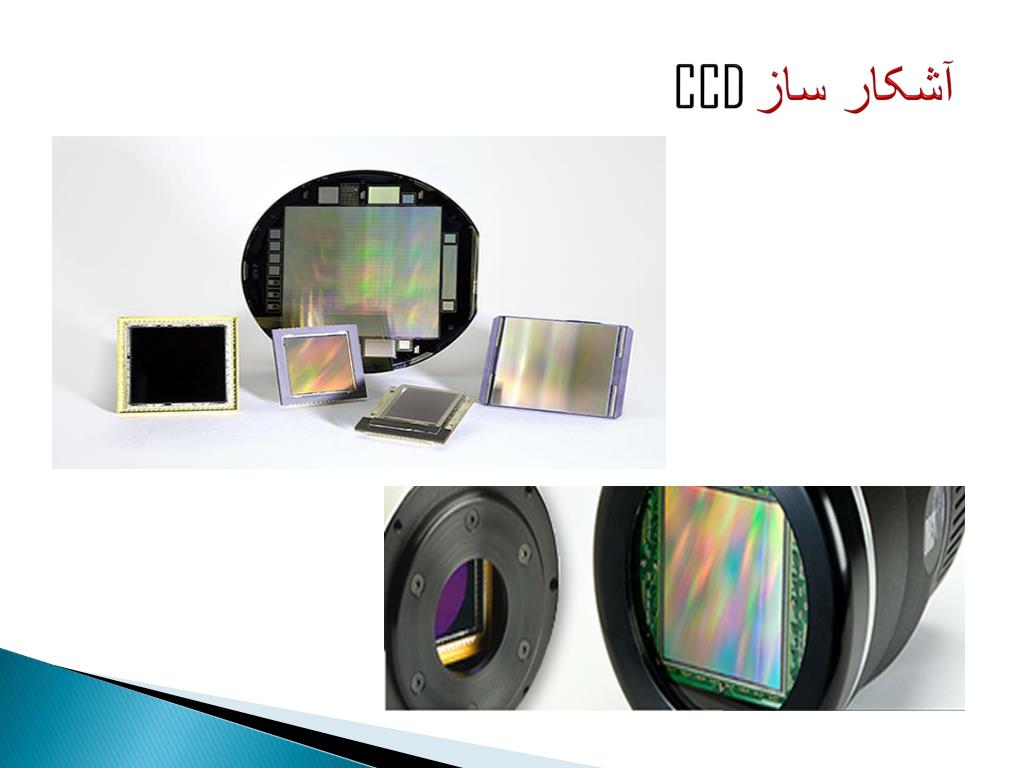

CCDآشکار ساز


Metallurgydata blogfa

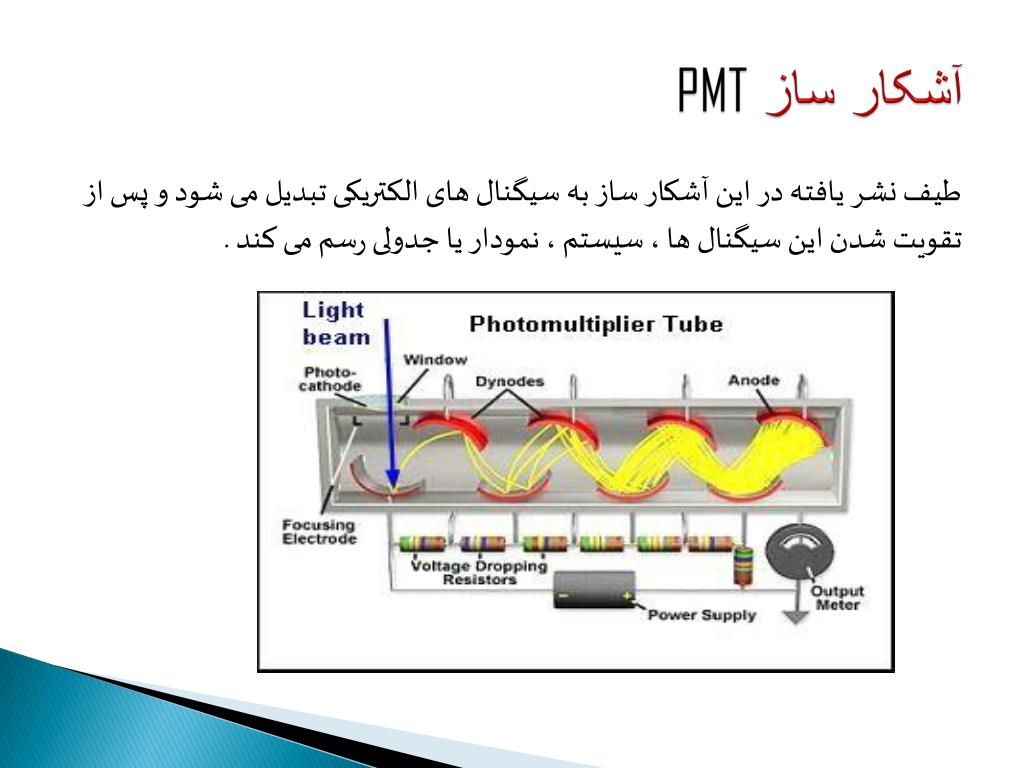

PMTآشکار ساز

طیف نشر یافته در این آشکار ساز به سیگنال های الکتریکی تبدیل می شود و پس از تقویت شدن این سیگنال ها ، سیستم ، نمودار یا جدولی رسم می کند .


Metallurgydata blogfa

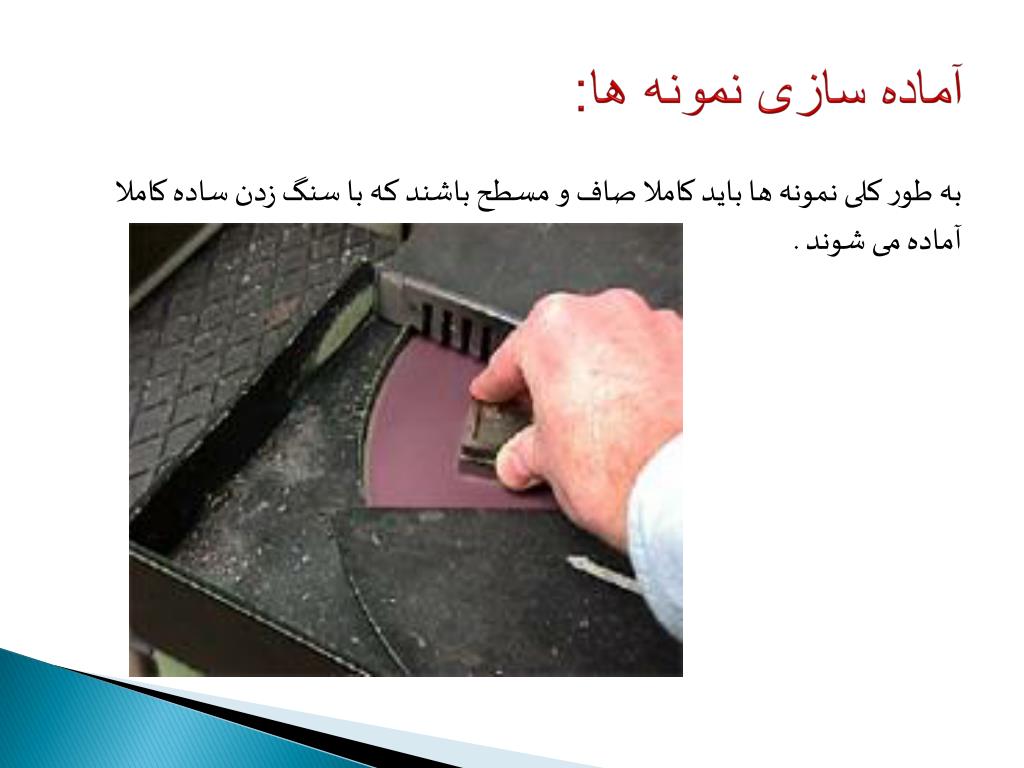

:آماده سازی نمونه ها

به طور کلی نمونه ها باید کاملا صاف و مسطح باشند که با سنگ زدن ساده کاملا آماده می شوند .


Metallurgydata blogfa

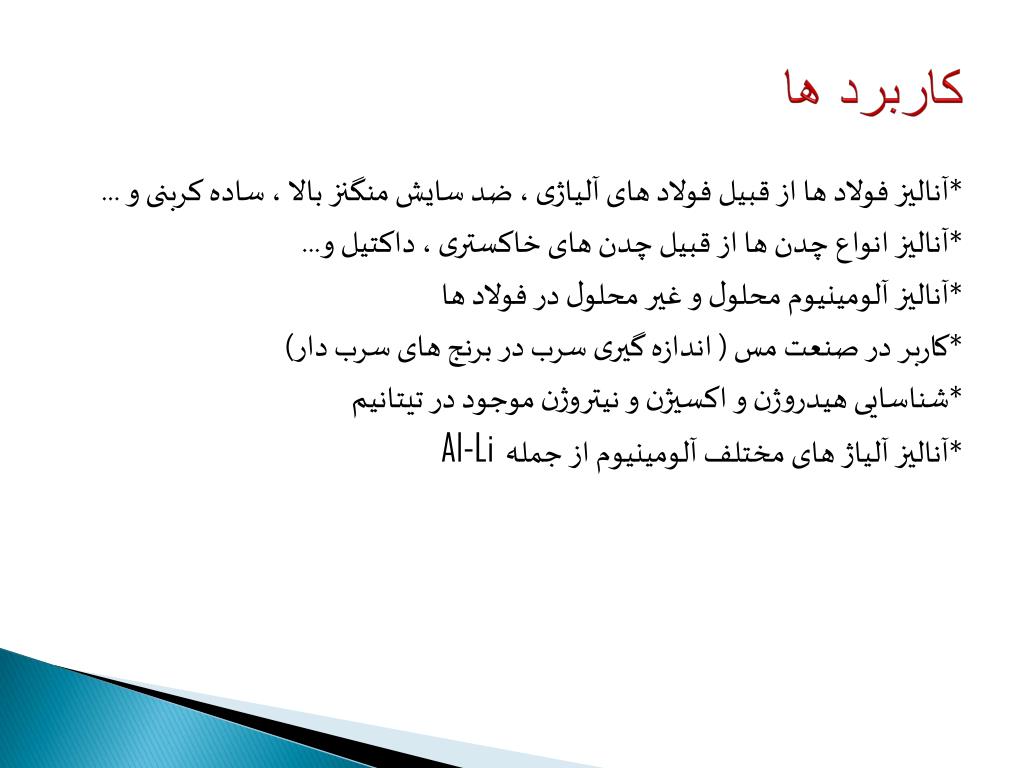

کاربرد ها

*آنالیز فولاد ها از قبیل فولاد های آلیاژی ، ضد سایش منگنز بالا ، ساده کربنی و ...

*آنالیز انواع چدن ها از قبیل چدن های خاکستری ، داکتیل و...

*آنالیز آلومینیوم محلول و غیر محلول در فولاد ها

*کاربر در صنعت مس ( اندازه گیری سرب در برنج های سرب دار)

*شناسایی هیدروژن و اکسیژن و نیتروژن موجود در تیتانیم

Al-Li*آنالیز آلیاژ های مختلف آلومینیوم از جمله


Metallurgydata blogfa

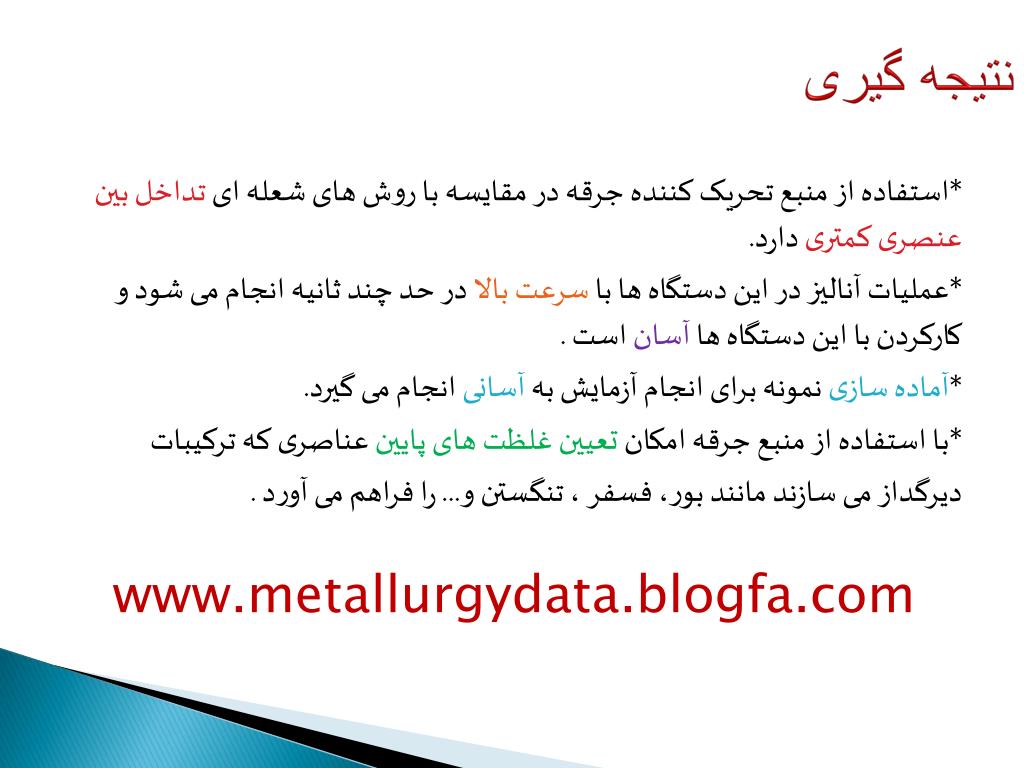

نتیجه گیری

*استفاده از منبع تحریک کننده جرقه در مقایسه با روش های شعله ای تداخل بین عنصری کمتری دارد.

*عملیات آنالیز در این دستگاه ها با سرعت بالا در حد چند ثانیه انجام می شود و کارکردن با این دستگاه ها آسان است .

*آماده سازی نمونه برای انجام آزمایش به آسانی انجام می گیرد.

*با استفاده از منبع جرقه امکان تعیین غلظت های پایین عناصری که ترکیبات

دیرگداز می سازند مانند بور، فسفر ، تنگستن و... را فراهم می آورد .
