Открытый урок по физике и информатике. Вывод, расчет и исследование математической модели контура RC с использованием ЭВМ. Цель урока: моделирование RC- контура Задачи урока: Вывод математической модели RC- контура Использование разностного метода Эйлера для расчета полученной модели

Download Presentation

Вывод, расчет и исследование математической модели контура RC с использованием ЭВМ

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Rc

Открытый урок

по физике и информатике

Вывод, расчет и исследование математической модели контура RC с использованием ЭВМ

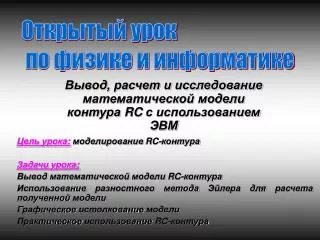

Цель урока: моделирование RC-контура

Задачи урока:

Вывод математической модели RC-контура

Использование разностного метода Эйлера для расчета полученной модели

Графическое истолкование модели

Практическое использование RC-контура


Rc

Модели

  • Макеты и муляжи

  • Таблицы

  • Схемы

  • Графики и чертежи

  • Формулы (химии, физики, математики и т.д.)

  • Программы

  • Карты

  • Изображения

  • И т.д.


Rc

Задача исследования

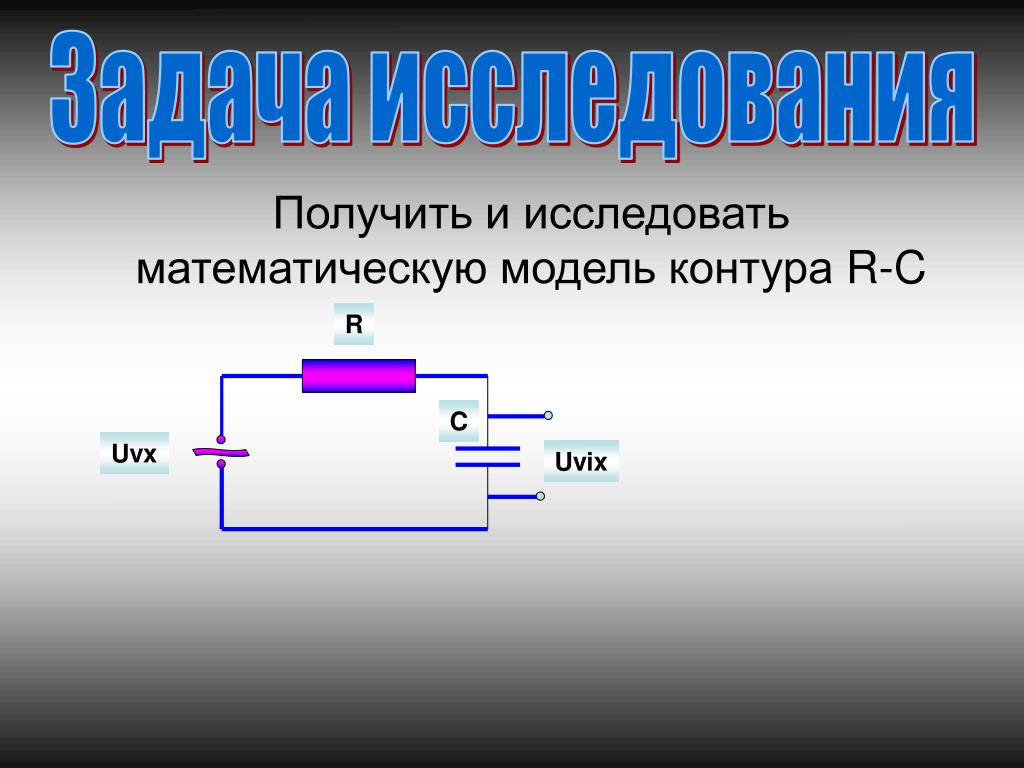

Получить и исследовать математическуюмодель контура R-C

R

C

Uvx

Uvix


Rc

Уравнение модели


Rc

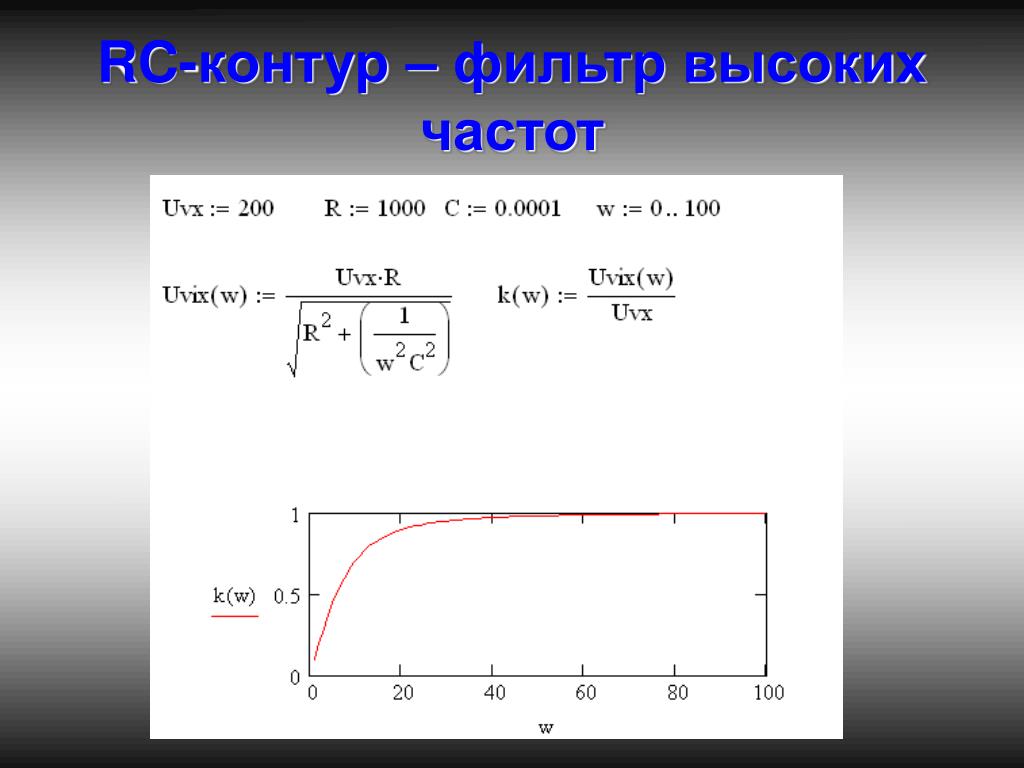

RC-контур – фильтр высоких частот


Rc

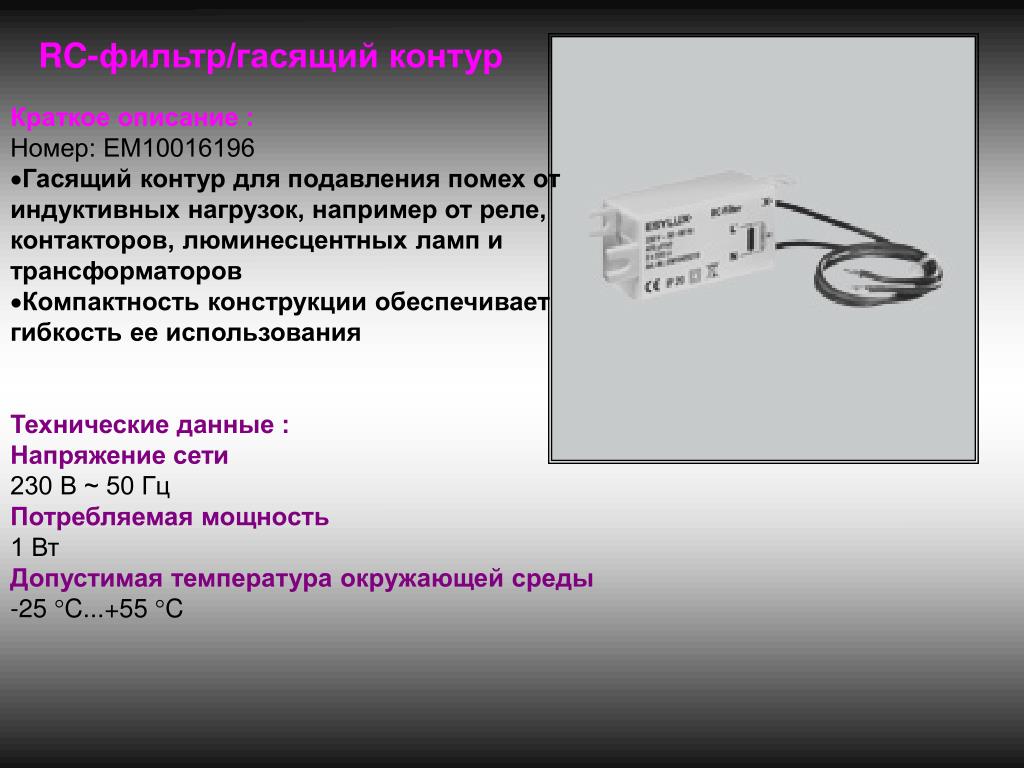

RC-фильтр/гасящий контур

  • Краткое описание :

  • Номер: EM10016196

  • Гасящий контур для подавления помех отиндуктивных нагрузок, например от реле,контакторов, люминесцентных ламп итрансформаторов

  • Компактность конструкции обеспечиваетгибкость ее использования

  • Технические данные :

  • Напряжение сети

  • 230 В ~ 50 ГцПотребляемая мощность

  • 1 ВтДопустимая температура окружающей среды

  • -25 °C...+55 °C
