بنام خداوند بخشنده مهربان. موضوع : پی سازی. مراحل پي سازي: پي سازي چند مرحله دارد : 1. آزمايش زمين از لحاظ مقاومت 2. پي كني 3. پي سازي پی وسيله اي است كه بار و فشار وارد از نقاط مختلف ساختمان و همچنين بارهاي اضافي را به زمين منتقل مي كند.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' بنام خداوند بخشنده مهربان' - jada-dickson


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide3

مراحل پي سازي:پي سازي چند مرحله دارد : 1. آزمايش زمين از لحاظ مقاومت 2. پي كني 3. پي سازيپی وسيله اي است كه بار و فشار وارد از نقاط مختلف ساختمان و همچنين بارهاي اضافي را به زمين منتقل مي كند .

slide4

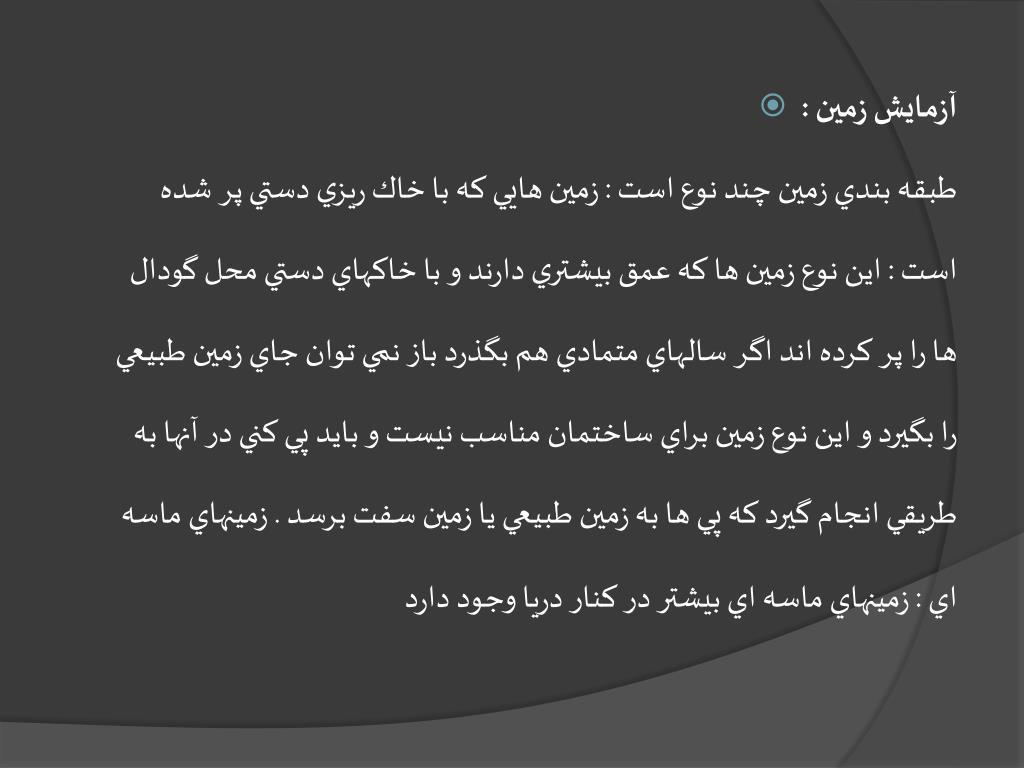

آزمايش زمين :طبقه بندي زمين چند نوع است : زمين هايي كه با خاك ريزي دستي پر شده است : اين نوع زمين ها كه عمق بيشتري دارند و با خاكهاي دستي محل گودال ها را پر كرده اند اگر سالهاي متمادي هم بگذرد باز نمي توان جاي زمين طبيعي را بگيرد و اين نوع زمين براي ساختمان مناسب نيست و بايد پي كني در آنها به طريقي انجام گيرد كه پي ها به زمين طبيعي يا زمين سفت برسد . زمينهاي ماسه اي : زمينهاي ماسه اي بيشتر در كنار دريا وجود دارد

slide5

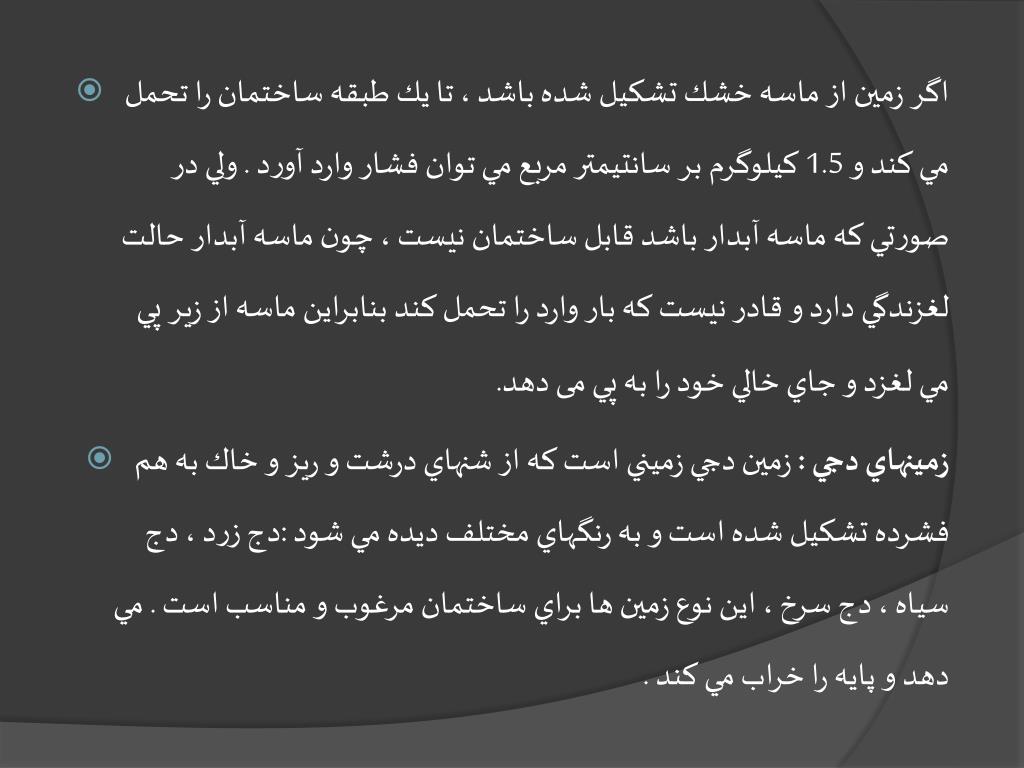

اگر زمين از ماسه خشك تشكيل شده باشد ، تا يك طبقه ساختمان را تحمل مي كند و 1.5 كيلوگرم بر سانتيمتر مربع مي توان فشار وارد آورد . ولي در صورتي كه ماسه آبدار باشد قابل ساختمان نيست ، چون ماسه آبدار حالت لغزندگي دارد و قادر نيست كه بار وارد را تحمل كند بنابراين ماسه از زير پي مي لغزد و جاي خالي خود را به پي می دهد.

  • زمينهاي دجي : زمين دجي زميني است كه از شنهاي درشت و ريز و خاك به هم فشرده تشكيل شده است و به رنگهاي مختلف ديده مي شود :دج زرد ، دج سياه ، دج سرخ ، اين نوع زمين ها براي ساختمان مرغوب و مناسب است . مي دهد و پايه را خراب مي كند .
slide6

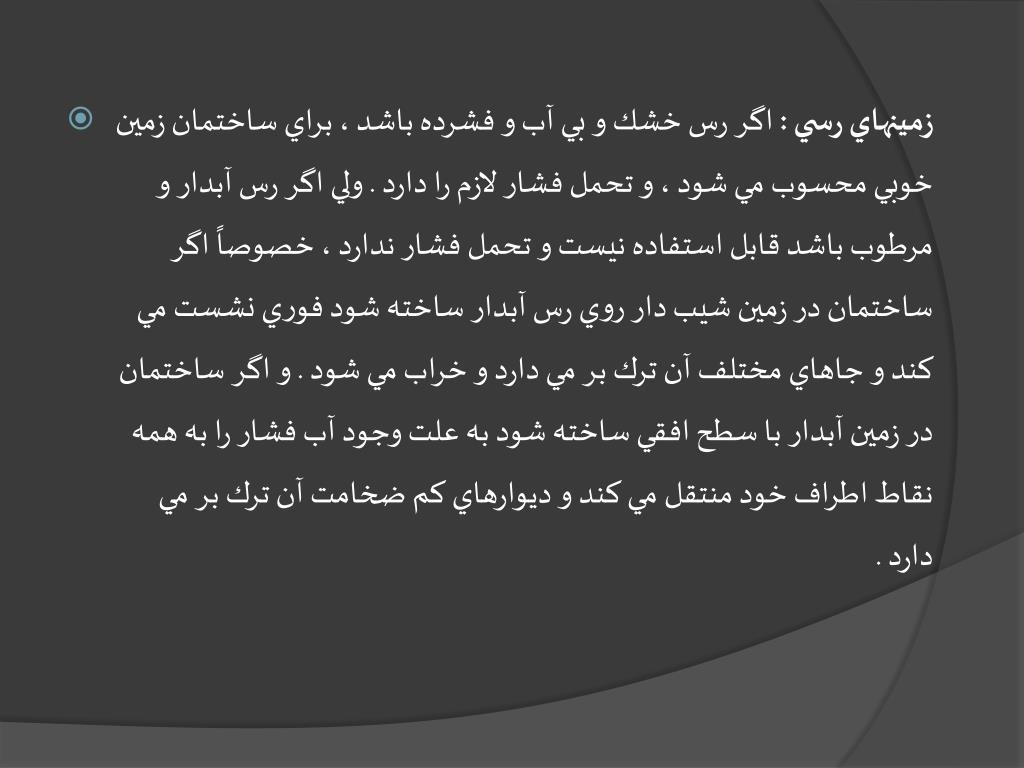

زمينهاي رسي : اگر رس خشك و بي آب و فشرده باشد ، براي ساختمان زمين خوبي محسوب مي شود ، و تحمل فشار لازم را دارد . ولي اگر رس آبدار و مرطوب باشد قابل استفاده نيست و تحمل فشار ندارد ، خصوصاً اگر ساختمان در زمين شيب دار روي رس آبدار ساخته شود فوري نشست مي كند و جاهاي مختلف آن ترك بر مي دارد و خراب مي شود . و اگر ساختمان در زمين آبدار با سطح افقي ساخته شود به علت وجود آب فشار را به همه نقاط اطراف خود منتقل مي كند و ديوارهاي كم ضخامت آن ترك بر مي دارد .

slide7

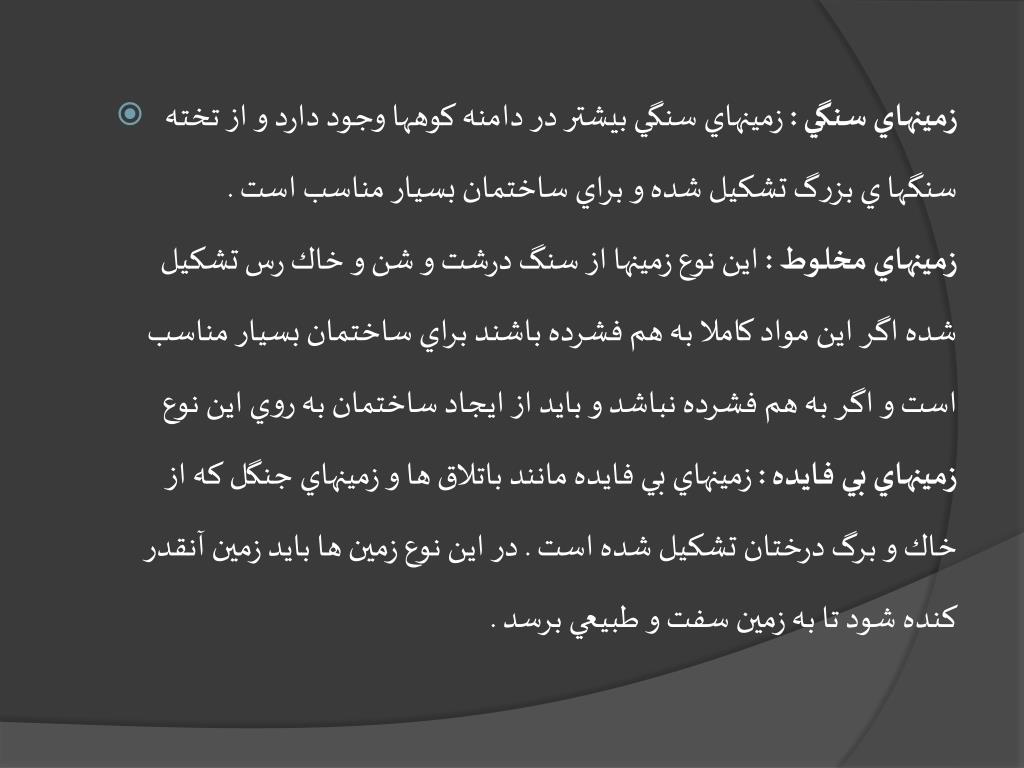

زمينهاي سنگي : زمينهاي سنگي بيشتر در دامنه كوهها وجود دارد و از تخته سنگها ي بزرگ تشكيل شده و براي ساختمان بسيار مناسب است .زمينهاي مخلوط : اين نوع زمينها از سنگ درشت و شن و خاك رس تشكيل شده اگر اين مواد كاملا به هم فشرده باشند براي ساختمان بسيار مناسب است و اگر به هم فشرده نباشد و بايد از ايجاد ساختمان به روي اين نوع زمينهاي بي فايده : زمينهاي بي فايده مانند باتلاق ها و زمينهاي جنگل كه از خاك و برگ درختان تشكيل شده است . در اين نوع زمين ها بايد زمين آنقدر كنده شود تا به زمين سفت و طبيعي برسد .

slide8

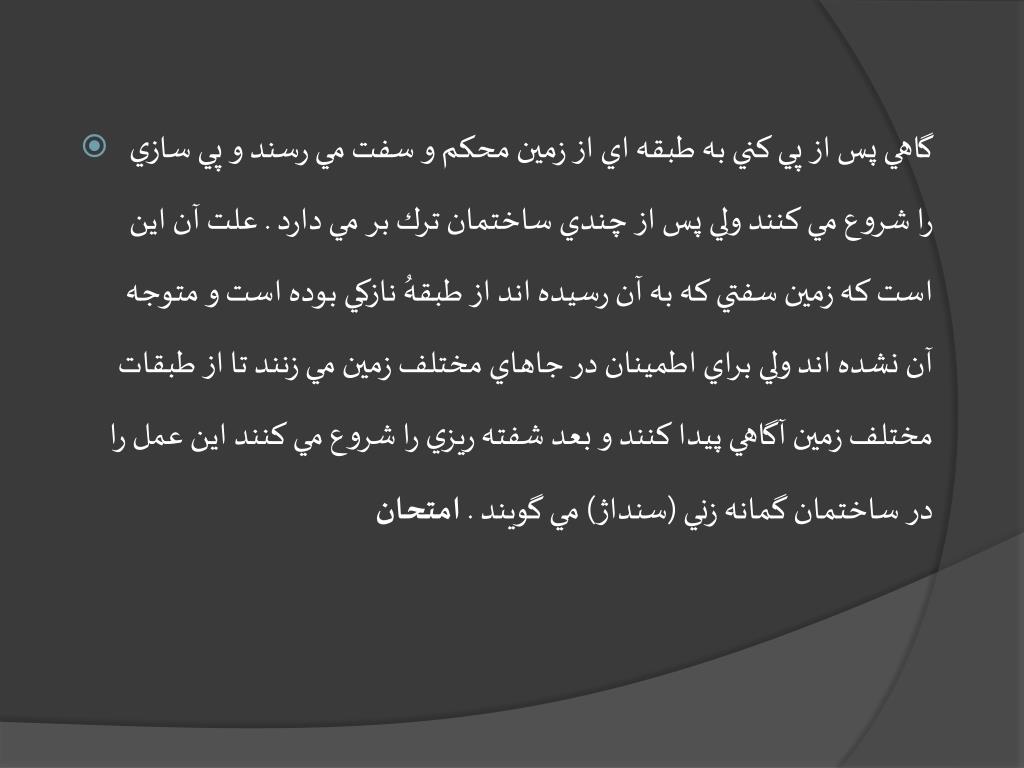

گاهي پس از پي كني به طبقه اي از زمين محكم و سفت مي رسند و پي سازي را شروع مي كنند ولي پس از چندي ساختمان ترك بر مي دارد . علت آن اين است كه زمين سفتي كه به آن رسيده اند از طبقهُ نازكي بوده است و متوجه آن نشده اند ولي براي اطمينان در جاهاي مختلف زمين مي زنند تا از طبقات مختلف زمين آگاهي پيدا كنند و بعد شفته ريزي را شروع مي كنند اين عمل را در ساختمان گمانه زني (سنداژ) مي گويند . امتحان

slide9

مقاومت زمين :يك صفحه بتني 20*20*20 یا 20*50*50 از بتن آرمه گرفته و روي آن به وسيلهُ گذاشتن تيرآهنها فشار وارد مي آورند . وزن آهنها مشخص و سطح صفحه بتن هم مشخص است فقط يك خط كش به صفحه بتني وصل مي كنند و به وسيله ميليمترهاي روي آن ميزان فرورفتگي زمين را از سطح آزاد مشخص و اندازه گيري مي كنند ولي اگر بخواهند ساختمانهاي بسيار بزرگ بسازند بايد زمين را بهتر آزمايش كنند .

slide10

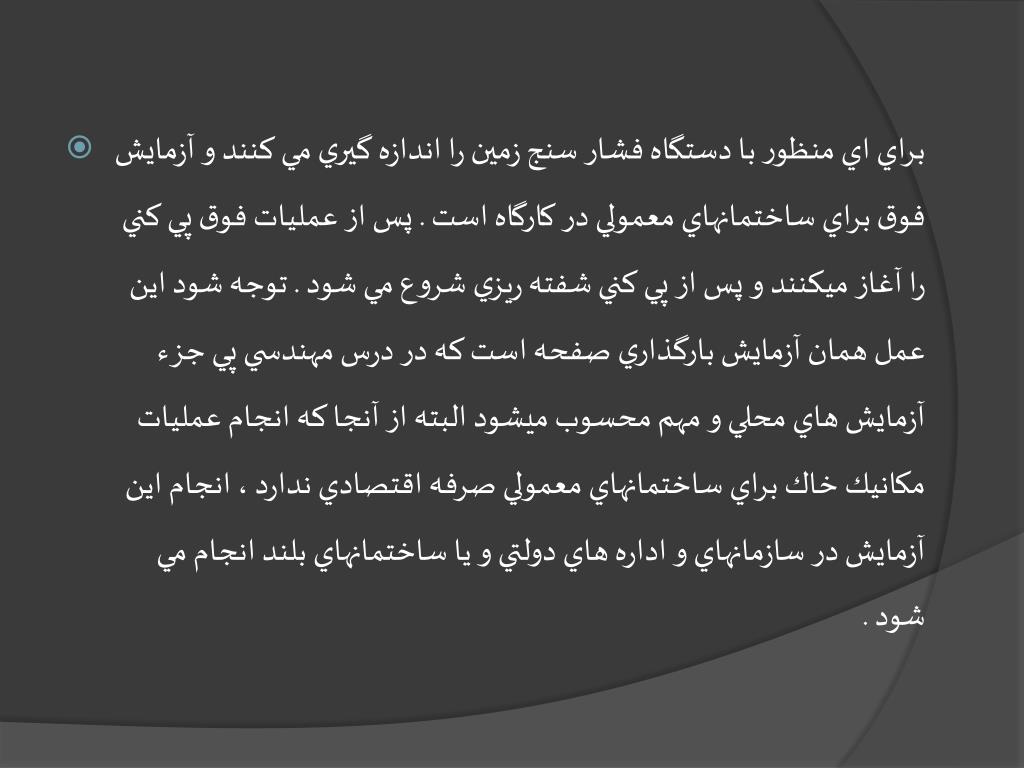

براي اي منظور با دستگاه فشار سنج زمين را اندازه گيري مي كنند و آزمايش فوق براي ساختمانهاي معمولي در كارگاه است . پس از عمليات فوق پي كني را آغاز ميكنند و پس از پي كني شفته ريزي شروع مي شود . توجه شود اين عمل همان آزمايش بارگذاري صفحه است كه در درس مهندسي پي جزء آزمايش هاي محلي و مهم محسوب ميشود البته از آنجا كه انجام عمليات مكانيك خاك براي ساختمانهاي معمولي صرفه اقتصادي ندارد ، انجام اين آزمايش در سازمانهاي و اداره هاي دولتي و يا ساختمانهاي بلند انجام مي شود .

slide11

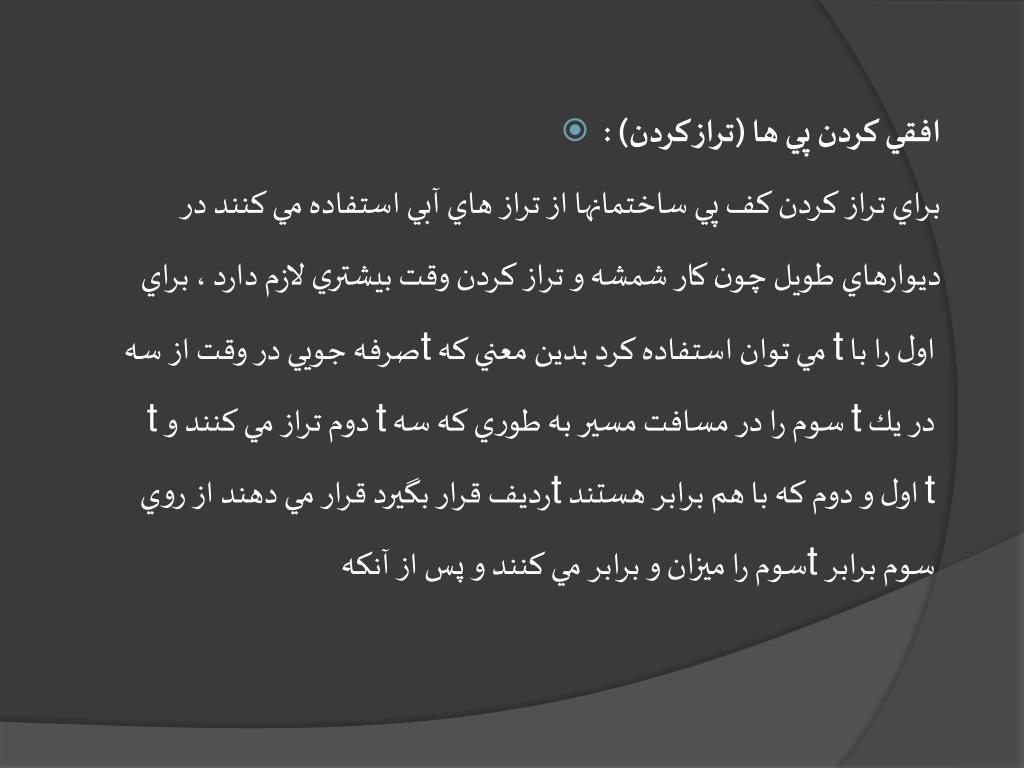

افقي كردن پي ها (تراز كردن) :براي تراز كردن كف پي ساختمانها از تراز هاي آبي استفاده مي كنند در ديوارهاي طويل چون كار شمشه و تراز كردن وقت بيشتري لازم دارد ، براي صرفه جويي در وقت از سه t مي توان استفاده كرد بدين معني كه t اول را با t دوم تراز مي كنند و t سوم را در مسافت مسير به طوري كه سه t در يك رديف قرار بگيرد قرار مي دهند از روي t اول و دوم كه با هم برابر هستند t سوم را ميزان و برابر مي كنند و پس از آنكه t سوم برابر

slide12

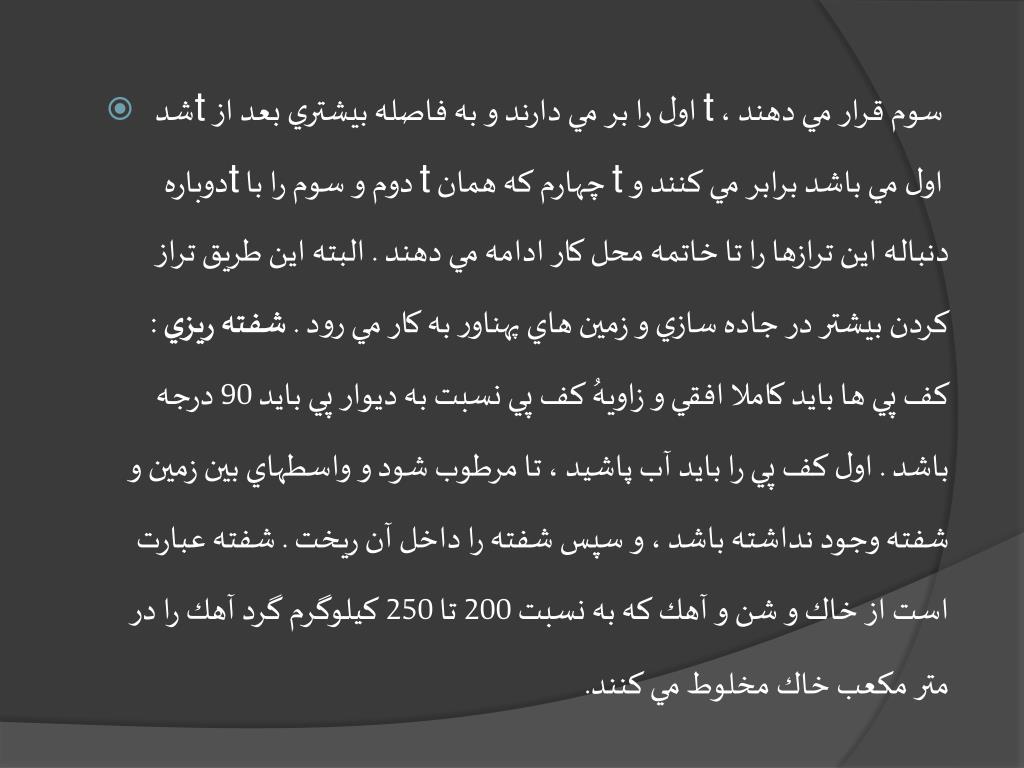

شد t اول را بر مي دارند و به فاصله بيشتري بعد از t سوم قرار مي دهند ، دوباره t دوم و سوم را با t چهارم كه همان t اول مي باشد برابر مي كنند و دنباله اين ترازها را تا خاتمه محل كار ادامه مي دهند . البته اين طريق تراز كردن بيشتر در جاده سازي و زمين هاي پهناور به كار مي رود . شفته ريزي : كف پي ها بايد كاملا افقي و زاويهُ كف پي نسبت به ديوار پي بايد 90 درجه باشد . اول كف پي را بايد آب پاشيد ، تا مرطوب شود و واسطهاي بين زمين و شفته وجود نداشته باشد ، و سپس شفته را داخل آن ريخت . شفته عبارت است از خاك و شن و آهك كه به نسبت 200 تا 250 كيلوگرم گرد آهك را در متر مكعب خاك مخلوط مي كنند.

slide13

شفته را در پي مي ريزند و پس از اينكه ارتفاع شفته به 30 سانتيمتر رسيد آن را در يك سطح افقي هموار مي كنند و يك روز آن را به حالت خود مي گذارند تا دو شود يعني آب آن يا در زمين فرو رود و يا تبخير گردد . پس از اينكه شفته دو نم شد آن را با وزنهُ سنگيني مي كوبند كه به آن تخماق ميگويند و پس از اينكه خوب كوبيده شد دوباره شفته را به ارتفاع 30 سانتيمتر شروع مي كنند و عمل اول را انجام مي دهند . تكرار اين عمل تا پر شدن پي ادامه دارد . در ساختمان ها كه معمولاً در گود يا پي كني عمل تراز كردن انجام ميگيرد محل كار در پي كه پيچ و خم زيادي دارد و تراز كردن با شمشه و تراز مشكل مي باشد از تراز شلنگي استفاده مي كنند .

slide14

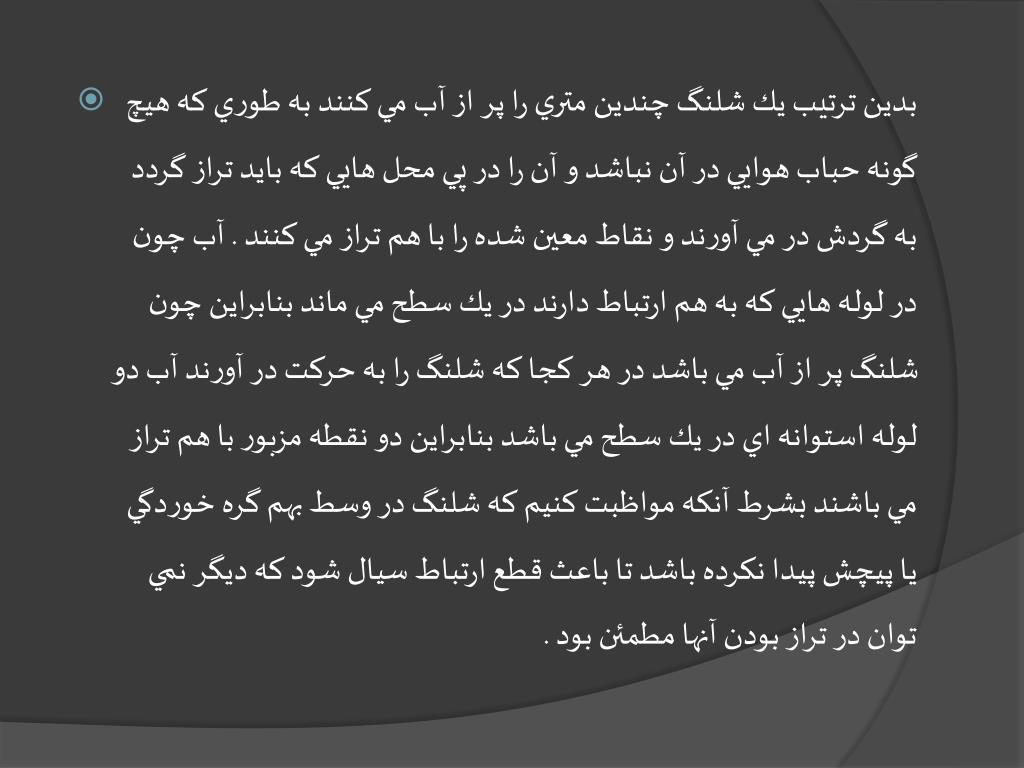

بدين ترتيب يك شلنگ چندين متري را پر از آب مي كنند به طوري كه هيچ گونه حباب هوايي در آن نباشد و آن را در پي محل هايي كه بايد تراز گردد به گردش در مي آورند و نقاط معين شده را با هم تراز مي كنند . آب چون در لوله هايي كه به هم ارتباط دارند در يك سطح مي ماند بنابراين چون شلنگ پر از آب مي باشد در هر كجا كه شلنگ را به حركت در آورند آب دو لوله استوانه اي در يك سطح مي باشد بنابراين دو نقطه مزبور با هم تراز مي باشند بشرط آنكه مواظبت كنيم كه شلنگ در وسط بهم گره خوردگي يا پيچش پيدا نكرده باشد تا باعث قطع ارتباط سيال شود كه ديگر نمي توان در تراز بودن آنها مطمئن بود .

slide15

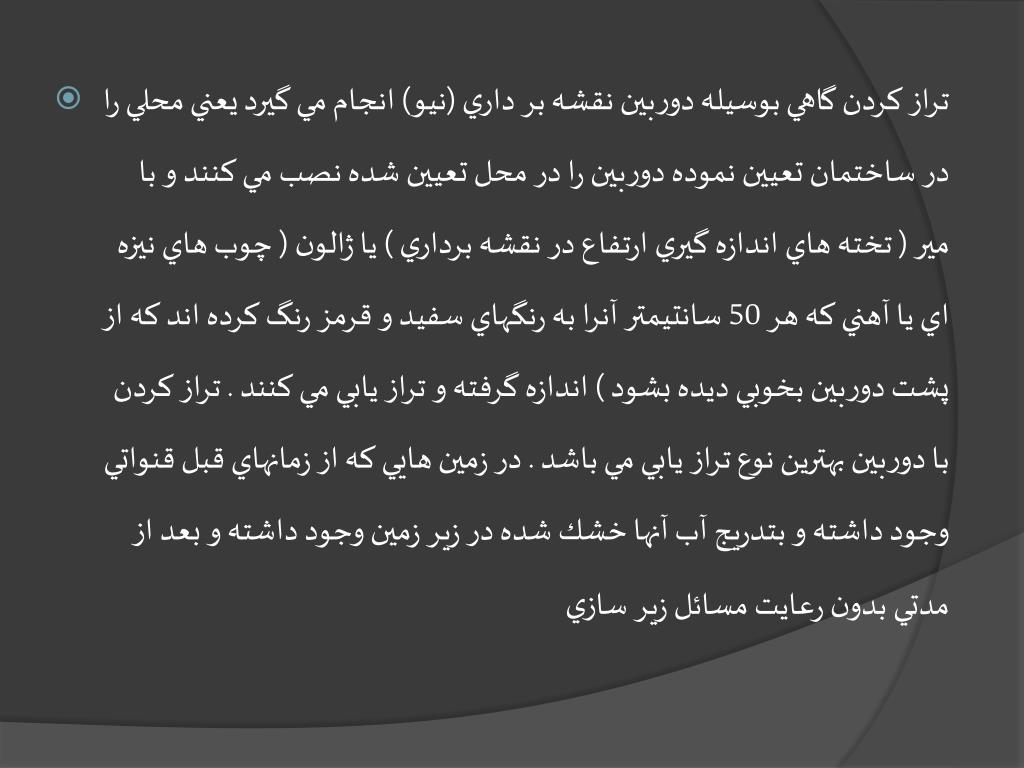

تراز كردن گاهي بوسيله دوربين نقشه بر داري (نيو) انجام مي گيرد يعني محلي را در ساختمان تعيين نموده دوربين را در محل تعيين شده نصب مي كنند و با مير ( تخته هاي اندازه گيري ارتفاع در نقشه برداري ) يا ژالون ( چوب هاي نيزه اي يا آهني كه هر 50 سانتيمتر آنرا به رنگهاي سفيد و قرمز رنگ كرده اند كه از پشت دوربين بخوبي ديده بشود ) اندازه گرفته و تراز يابي مي كنند . تراز كردن با دوربين بهترين نوع تراز يابي مي باشد . در زمين هايي كه از زمانهاي قبل قنواتي وجود داشته و بتدريج آب آنها خشك شده در زير زمين وجود داشته و بعد از مدتي بدون رعايت مسائل زير سازي

slide16

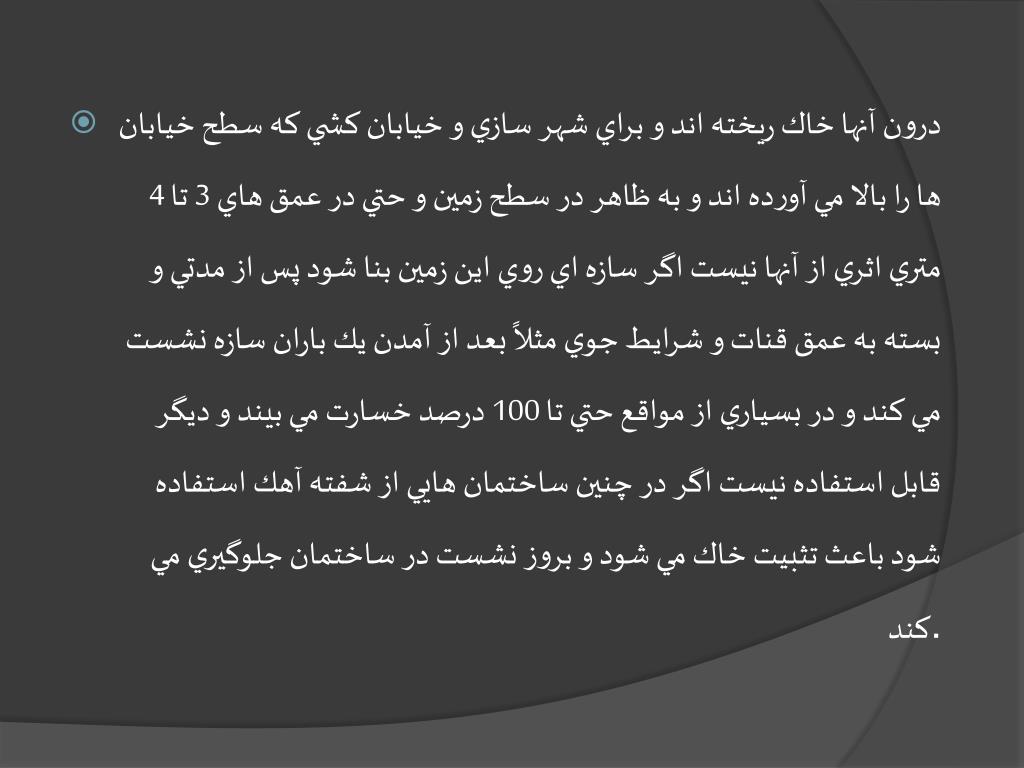

درون آنها خاك ريخته اند و براي شهر سازي و خيابان كشي كه سطح خيابان ها را بالا مي آورده اند و به ظاهر در سطح زمين و حتي در عمق هاي 3 تا 4 متري اثري از آنها نيست اگر سازه اي روي اين زمين بنا شود پس از مدتي و بسته به عمق قنات و شرايط جوي مثلاً بعد از آمدن يك باران سازه نشست مي كند و در بسياري از مواقع حتي تا 100 درصد خسارت مي بيند و ديگر قابل استفاده نيست اگر در چنين ساختمان هايي از شفته آهك استفاده شود باعث تثبيت خاك مي شود و بروز نشست در ساختمان جلوگيري مي كند .

slide17

پي سازي : بعد از اينكه عمل پي کني به پايان رسيد را بايد با مصالح مناسب بسازند تا به سطح زمين رسيده و قابل قبول براي هر گونه بنا باشد مصالحي كه در پي بكار ميرود بايد قابليت تحمل فشار مصالح بعدي را داشته باشد و ضمناً چسبندگي مصالح نسبت به يكديگر به اندازه اي باشد كه بتوانند در مقابل بارهاي بعدي تحمل كند و فشار را يكنواخت به تمام پي ها انتقال دهد چون هرچه ساختمان بزرگتر باشد فشارهاي وارده زيادتر بوده و مصالحي كه در پي بكار مي رود بايد متناسب با مصالح بعدي باشد . پي سازي را با چند نوع مصالح انجام مي دهند مصالحي كه در پي بكار مي رود عبارتند از شفته آهكي ، پي سازي با سنگ ، پي سازي با بتن ، پي سازي با بتن مسلح .

slide18

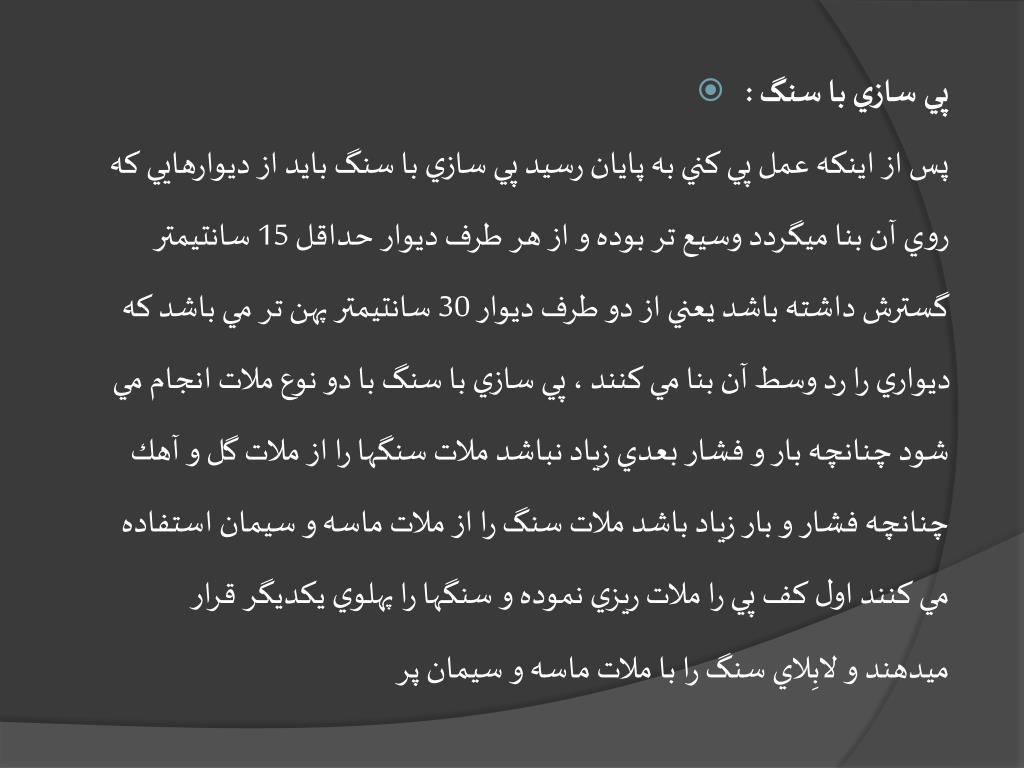

پي سازي با سنگ :پس از اينكه عمل پي كني به پايان رسيد پي سازي با سنگ بايد از ديوارهايي كه روي آن بنا ميگردد وسيع تر بوده و از هر طرف ديوار حداقل 15 سانتيمتر گسترش داشته باشد يعني از دو طرف ديوار 30 سانتيمتر پهن تر مي باشد كه ديواري را رد وسط آن بنا مي كنند ، پي سازي با سنگ با دو نوع ملات انجام مي شود چنانچه بار و فشار بعدي زياد نباشد ملات سنگها را از ملات گل و آهك چنانچه فشار و بار زياد باشد ملات سنگ را از ملات ماسه و سيمان استفاده مي كنند اول كف پي را ملات ريزي نموده و سنگها را پهلوي يكديگر قرار ميدهند و لابِلاي سنگ را با ملات ماسه و سيمان پر

slide19

ميكنند (غوطه اي) به طوري كه هيچ منفذ و سوراخي در داخل پي وجود نداشته باشد و عمل پهن كردن ملات و سنگ چيني تا خاتمه ديوار سازي ادامه پيدا مي كند . پي سازي با بتن : پس از اينكه كار پي كني به پايان رسيد كف پي را به اندازه تقريبي 10 سانتيمتر بتن كم سيمان بنام بتن مِگر مي ريزند كه سطح خاك و بتن اصلي را از هم جدا كند روي بتن مگر قالب بندي داخل پي را با تخته انجام ميدهند همانطور كه در بالا گفته شد عمل قالب بندي وسيع تر از سطح زير ديوار نقشه انجام ميگيرد تمام قالب ها كه آماده شد بتن ساخته شده را داخل قالب نموده و خوب مي كوبند و يا با

slide20

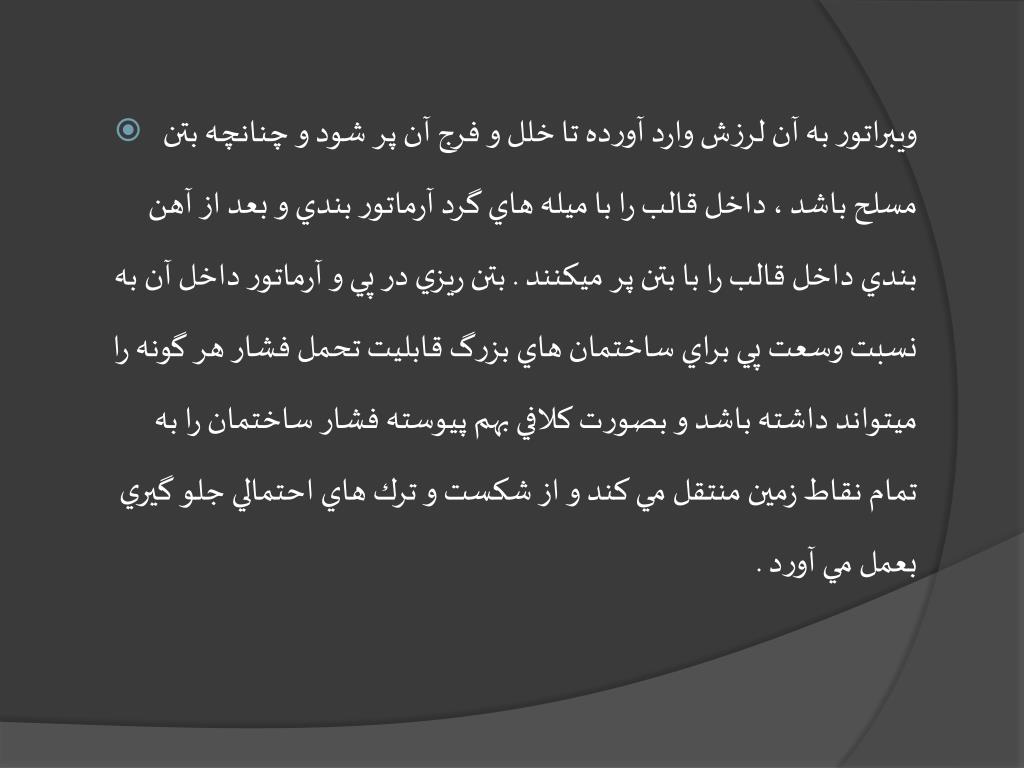

ويبراتور به آن لرزش وارد آورده تا خلل و فرج آن پر شود و چنانچه بتن مسلح باشد ، داخل قالب را با ميله هاي گرد آرماتور بندي و بعد از آهن بندي داخل قالب را با بتن پر ميكنند . بتن ريزي در پي و آرماتور داخل آن به نسبت وسعت پي براي ساختمان هاي بزرگ قابليت تحمل فشار هر گونه را ميتواند داشته باشد و بصورت كلافي بهم پيوسته فشار ساختمان را به تمام نقاط زمين منتقل مي كند و از شكست و ترك هاي احتمالي جلو گيري بعمل مي آورد .

slide21

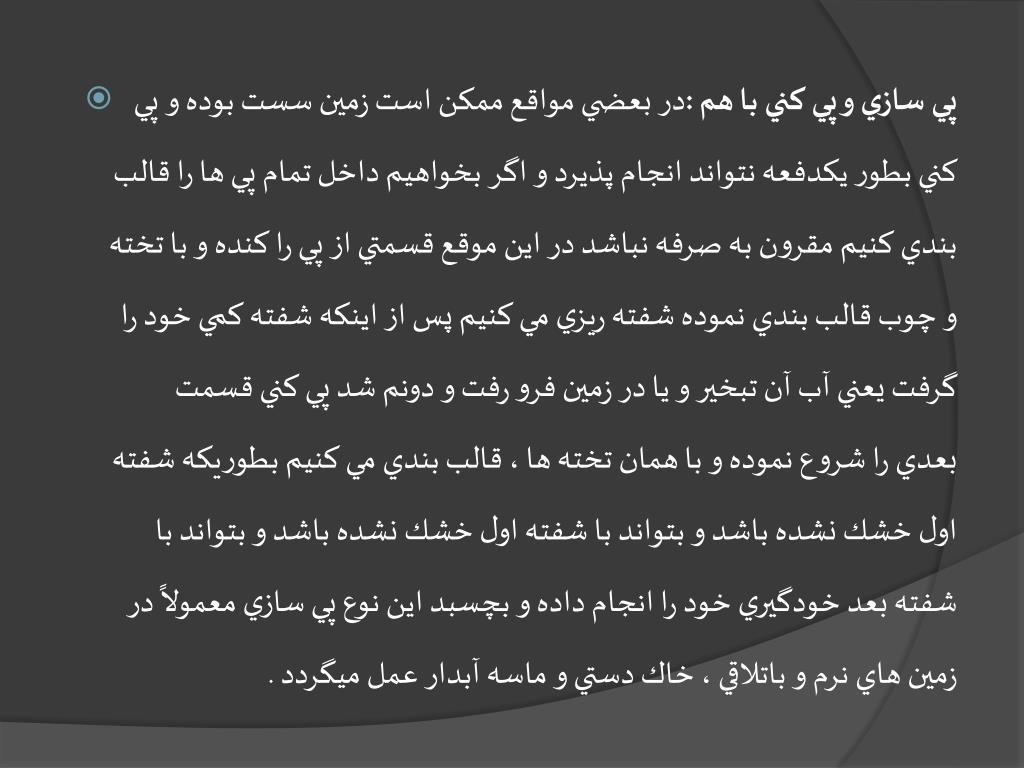

پي سازي و پي كني با هم :در بعضي مواقع ممكن است زمين سست بوده و پي كني بطور يكدفعه نتواند انجام پذيرد و اگر بخواهيم داخل تمام پي ها را قالب بندي كنيم مقرون به صرفه نباشد در اين موقع قسمتي از پي را كنده و با تخته و چوب قالب بندي نموده شفته ريزي مي كنيم پس از اينكه شفته كمي خود را گرفت يعني آب آن تبخير و يا در زمين فرو رفت و دونم شد پي كني قسمت بعدي را شروع نموده و با همان تخته ها ، قالب بندي مي كنيم بطوريكه شفته اول خشك نشده باشد و بتواند با شفته اول خشك نشده باشد و بتواند با شفته بعد خودگيري خود را انجام داده و بچسبد اين نوع پي سازي معمولاً در زمين هاي نرم و باتلاقي ، خاك دستي و ماسه آبدار عمل ميگردد .

slide22

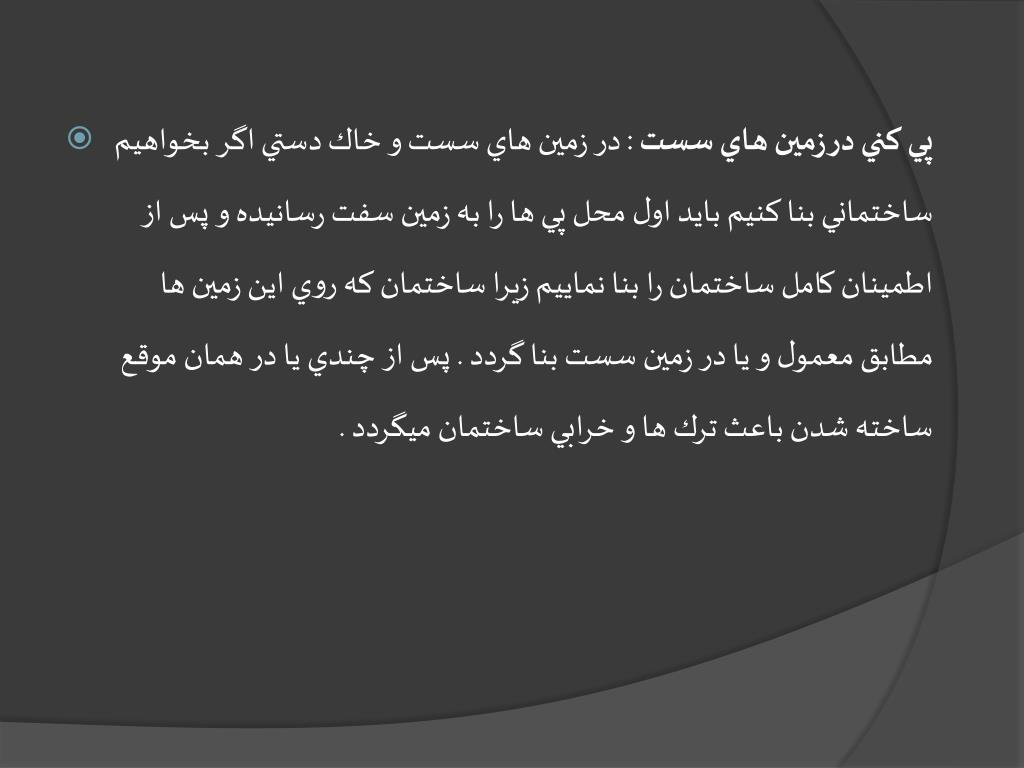

پي كني در زمين هاي سست : در زمين هاي سست و خاك دستي اگر بخواهيم ساختماني بنا كنيم بايد اول محل پي ها را به زمين سفت رسانيده و پس از اطمينان كامل ساختمان را بنا نماييم زيرا ساختمان كه روي اين زمين ها مطابق معمول و يا در زمين سست بنا گردد . پس از چندي يا در همان موقع ساخته شدن باعث ترك ها و خرابي ساختمان ميگردد .

slide23

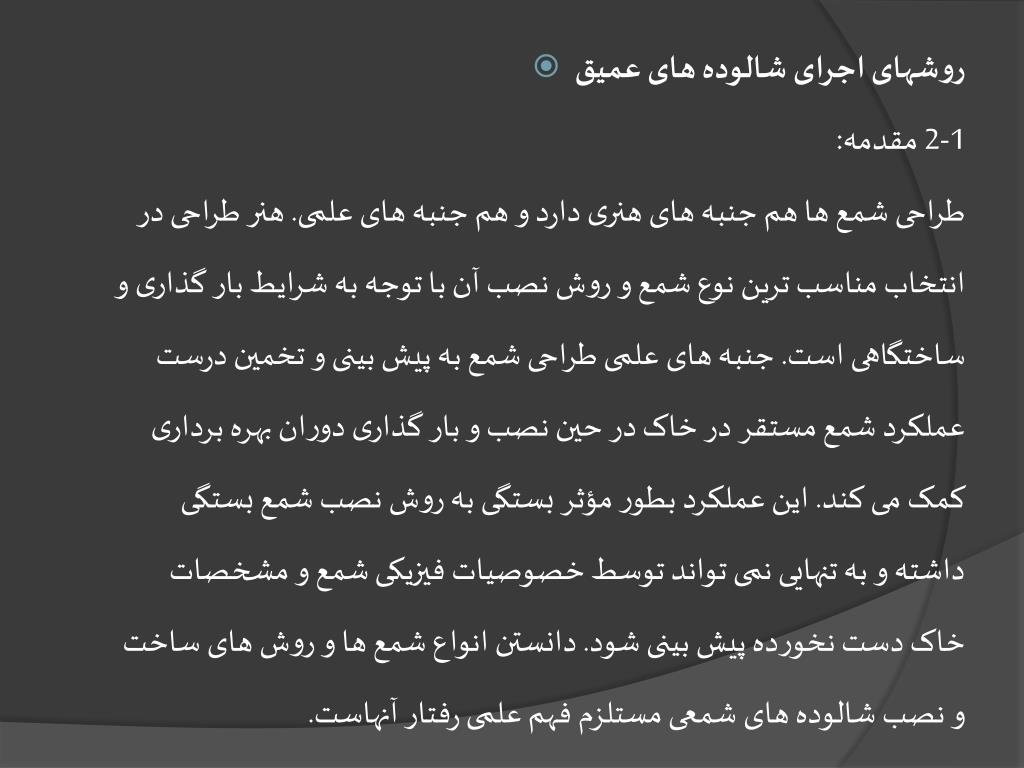

روشهای اجرای شالوده های عمیق1-2 مقدمه:طراحی شمع ها هم جنبه های هنری دارد و هم جنبه های علمی. هنر طراحی در انتخاب مناسب ترین نوع شمع و روش نصب آن با توجه به شرایط بار گذاری و ساختگاهی است. جنبه های علمی طراحی شمع به پیش بینی و تخمین درست عملکرد شمع مستقر در خاک در حین نصب و بار گذاری دوران بهره برداری کمک می کند. این عملکرد بطور مؤثر بستگی به روش نصب شمع بستگی داشته و به تنهایی نمی تواند توسط خصوصیات فیزیکی شمع و مشخصات خاک دست نخورده پیش بینی شود. دانستن انواع شمع ها و روش های ساخت و نصب شالوده های شمعی مستلزم فهم علمی رفتار آنهاست.

slide24

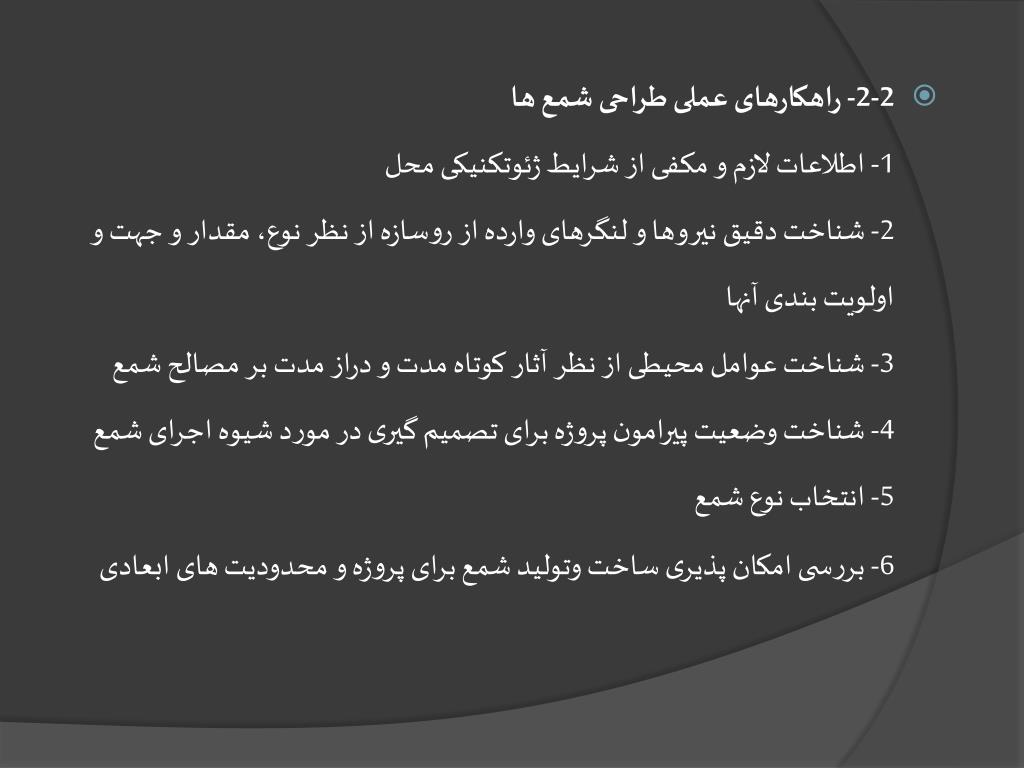

2-2- راهکارهای عملی طراحی شمع ها1- اطلاعات لازم و مکفی از شرایط ژئوتکنیکی محل2- شناخت دقیق نیروها و لنگرهای وارده از روسازه از نظر نوع، مقدار و جهت و اولویت بندی آنها3- شناخت عوامل محیطی از نظر آثار کوتاه مدت و دراز مدت بر مصالح شمع4- شناخت وضعیت پیرامون پروژه برای تصمیم گیری در مورد شیوه اجرای شمع5- انتخاب نوع شمع6- بررسی امکان پذیری ساخت وتولید شمع برای پروژه و محدودیت های ابعادی

slide25

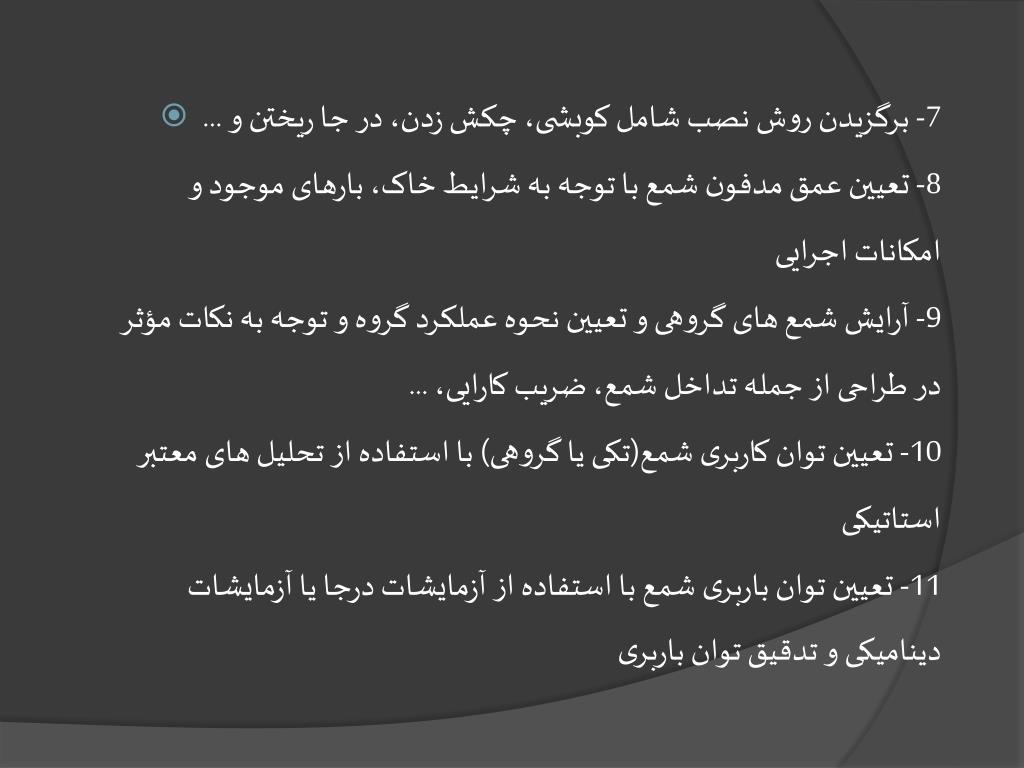

7- برگزیدن روش نصب شامل کوبشی، چکش زدن، در جا ریختن و ...8- تعیین عمق مدفون شمع با توجه به شرایط خاک، بارهای موجود و امکانات اجرایی9- آرایش شمع های گروهی و تعیین نحوه عملکرد گروه و توجه به نکات مؤثر در طراحی از جمله تداخل شمع، ضریب کارایی، ...10- تعیین توان کاربری شمع(تکی یا گروهی) با استفاده از تحلیل های معتبر استاتیکی11- تعیین توان باربری شمع با استفاده از آزمایشات درجا یا آزمایشات دینامیکی و تدقیق توان باربری

slide26

12- دخالت دادن عوامل مؤثر پیرامونی برتوان باربری بدست آمده13- کنترل و ارزیابی نشست سیستم شالوده14- طراحی سازه ای شمع و کلاهک سه شمع15- انجام آزمایشات عملی بار گذاری استاتیکی یا دینامیکی(در صورت لزوم و صلاحدید) به منظور اطمینان از صحت اجرا و عدم آسیب دیدگی شمع ها در حین اجرا16- تعیین ضریب اطمینان

slide27

3-2- انواع پی های عمیق از نظر اجرایی:

  • چنانکه گفته شد بر اساس استاندارد BS 8004 بریتانیا شمع ها به سه دسته طبقه می شوند:الف- «شمع های با تغییر مکان بزرگ» که هنگام نصب و رانش درون زمین، تغییر مکان زیادی در خاک ایجاد می کنند. این شمع ها معمولاً دارای مقاطع توپر و یا تو خالی ته بسته می باشند که با شیوه کوبشی یا جک زدن به درون خاک رانده می شوند. شمع های کوبیدنی با تغییر مکان های بزرگ شامل موارد زیر هستند:
slide28

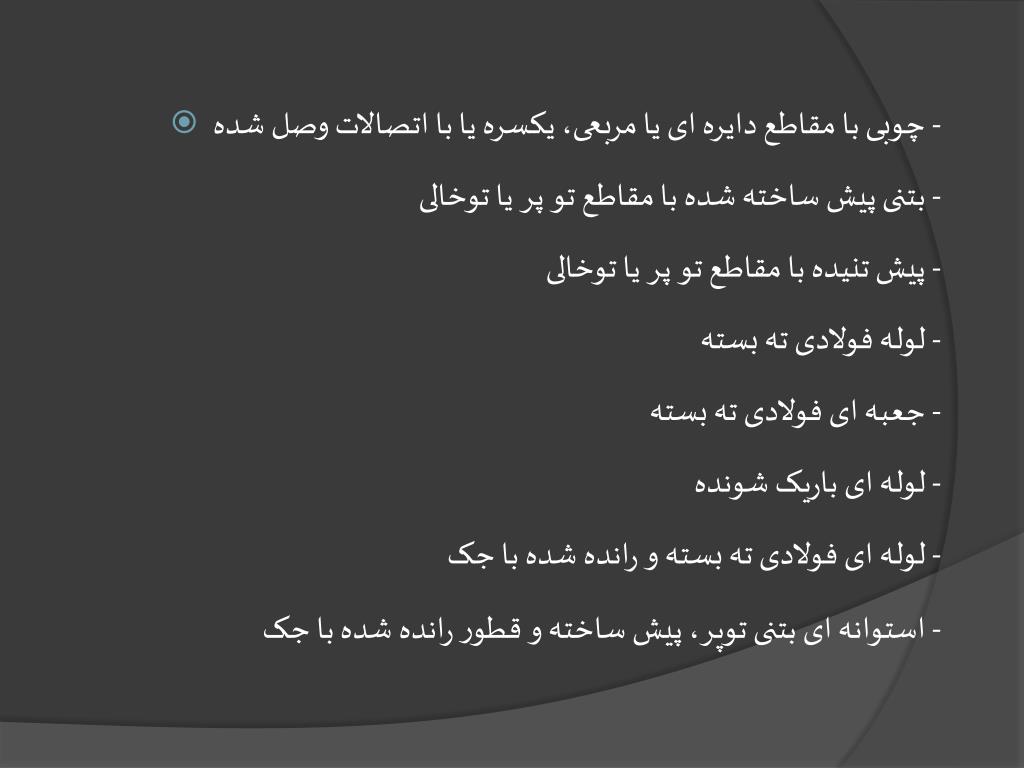

- چوبی با مقاطع دایره ای یا مربعی، یکسره یا با اتصالات وصل شده- بتنی پیش ساخته شده با مقاطع تو پر یا توخالی- پیش تنیده با مقاطع تو پر یا توخالی- لوله فولادی ته بسته - جعبه ای فولادی ته بسته - لوله ای باریک شونده- لوله ای فولادی ته بسته و رانده شده با جک- استوانه ای بتنی توپر، پیش ساخته و قطور رانده شده با جک

slide29

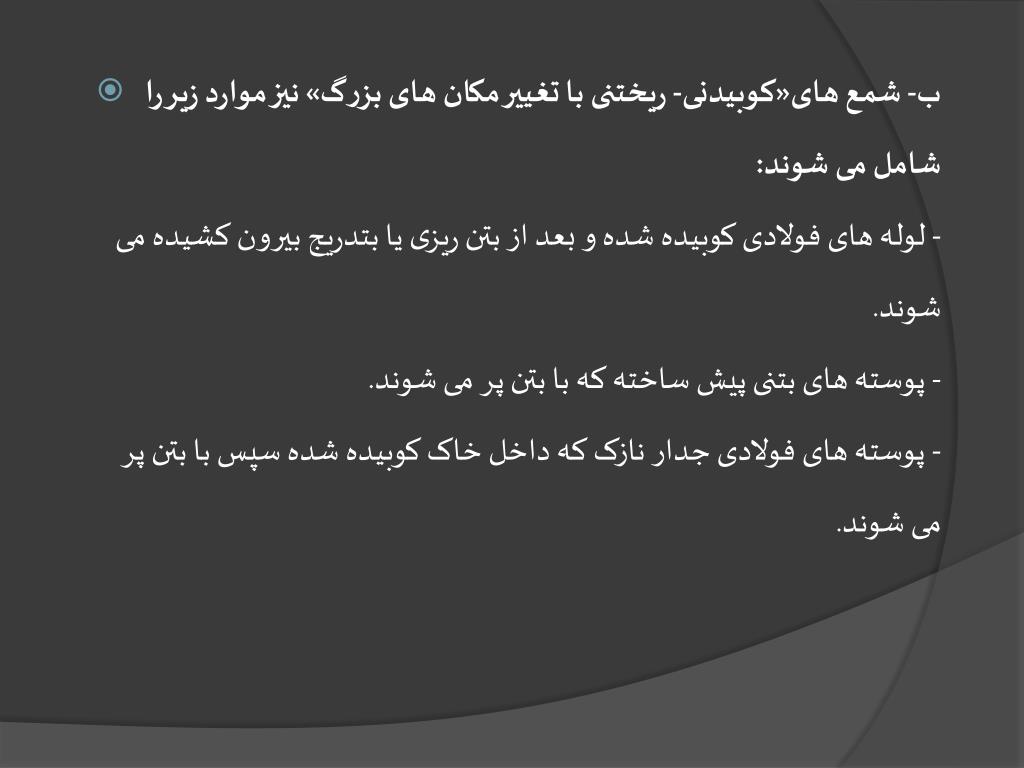

ب- شمع های«کوبیدنی- ریختنی با تغییر مکان های بزرگ» نیز موارد زیر را شامل می شوند:- لوله های فولادی کوبیده شده و بعد از بتن ریزی یا بتدریج بیرون کشیده می شوند.- پوسته های بتنی پیش ساخته که با بتن پر می شوند.- پوسته های فولادی جدار نازک که داخل خاک کوبیده شده سپس با بتن پر می شوند.

slide30

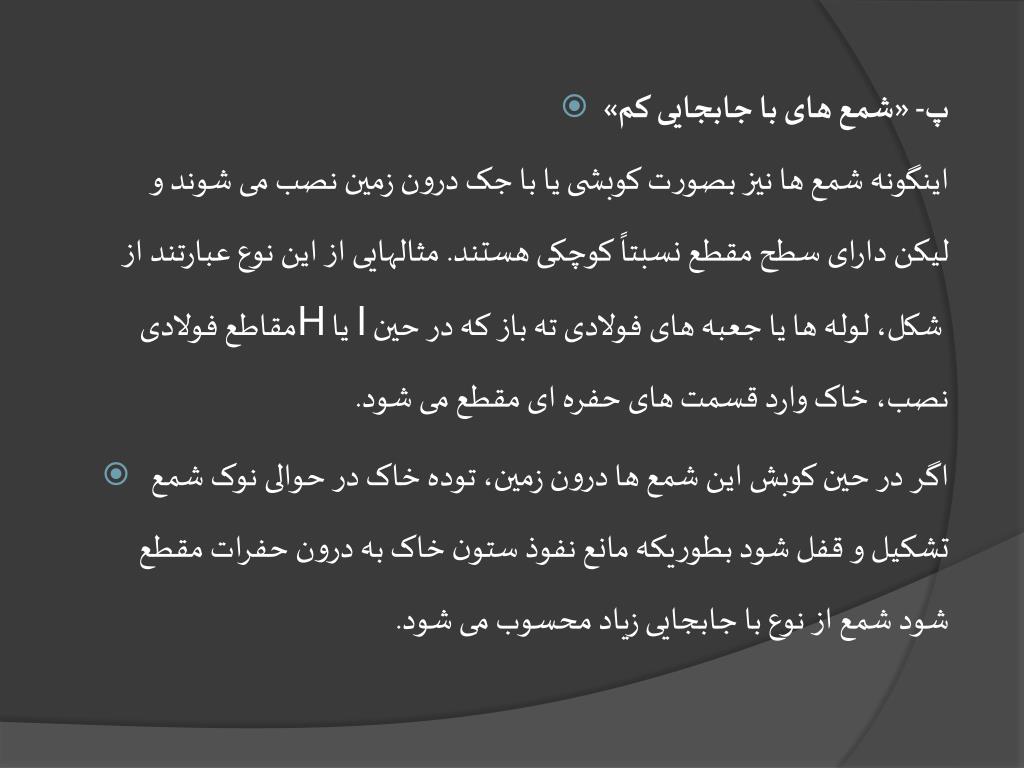

پ- «شمع های با جابجایی کم»اینگونه شمع ها نیز بصورت کوبشی یا با جک درون زمین نصب می شوند و لیکن دارای سطح مقطع نسبتاً کوچکی هستند. مثالهایی از این نوع عبارتند از مقاطع فولادی H یا I شکل، لوله ها یا جعبه های فولادی ته باز که در حین نصب، خاک وارد قسمت های حفره ای مقطع می شود.

  • اگر در حین کوبش این شمع ها درون زمین، توده خاک در حوالی نوک شمع تشکیل و قفل شود بطوریکه مانع نفوذ ستون خاک به درون حفرات مقطع شود شمع از نوع با جابجایی زیاد محسوب می شود.
slide31

«شمع های با جابجایی کم» شامل انواع زیر هستند:- بتنی پیش ساخته با مقاطع لوله ای ته باز کوبشی با ضربه - بتنی پیش تنیده با مقاطع لوله ای ته باز کوبشی با ضربه - مقاطع فولادی H شکل- مقاطع فلزی لوله ای ته باز کوبشی که در صورت ضرورت خاک وارد شده درون لوله تخلیه می شوند.

slide32

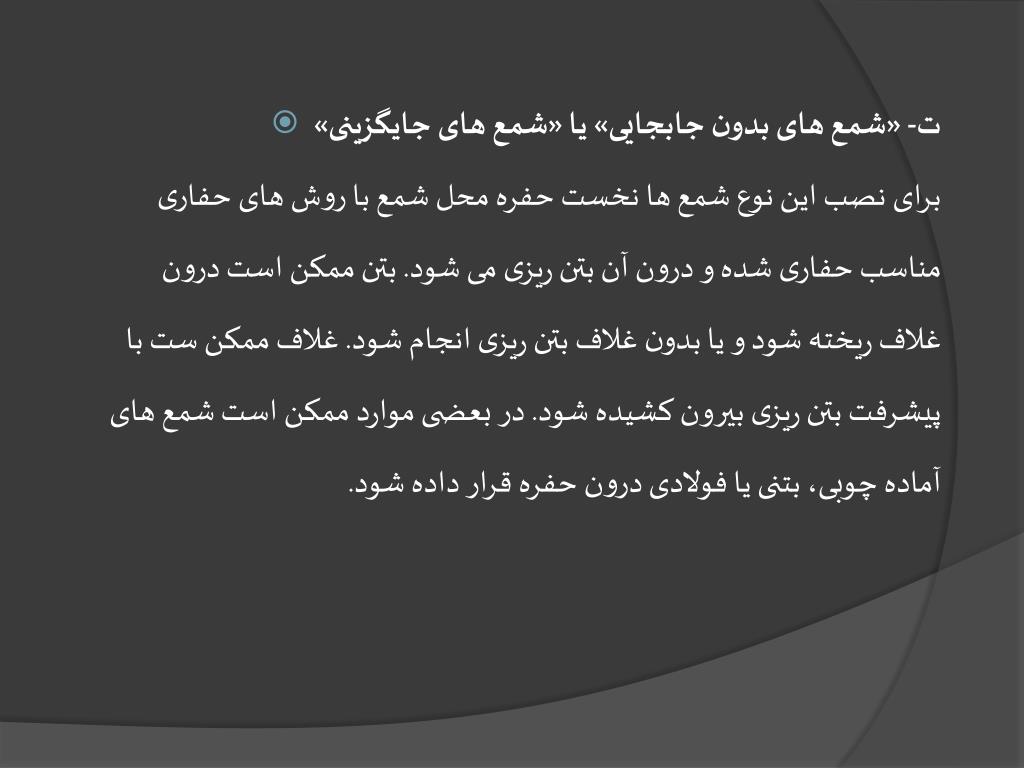

ت- «شمع های بدون جابجایی» یا «شمع های جایگزینی»برای نصب این نوع شمع ها نخست حفره محل شمع با روش های حفاری مناسب حفاری شده و درون آن بتن ریزی می شود. بتن ممکن است درون غلاف ریخته شود و یا بدون غلاف بتن ریزی انجام شود. غلاف ممکن ست با پیشرفت بتن ریزی بیرون کشیده شود. در بعضی موارد ممکن است شمع های آماده چوبی، بتنی یا فولادی درون حفره قرار داده شود.

slide33

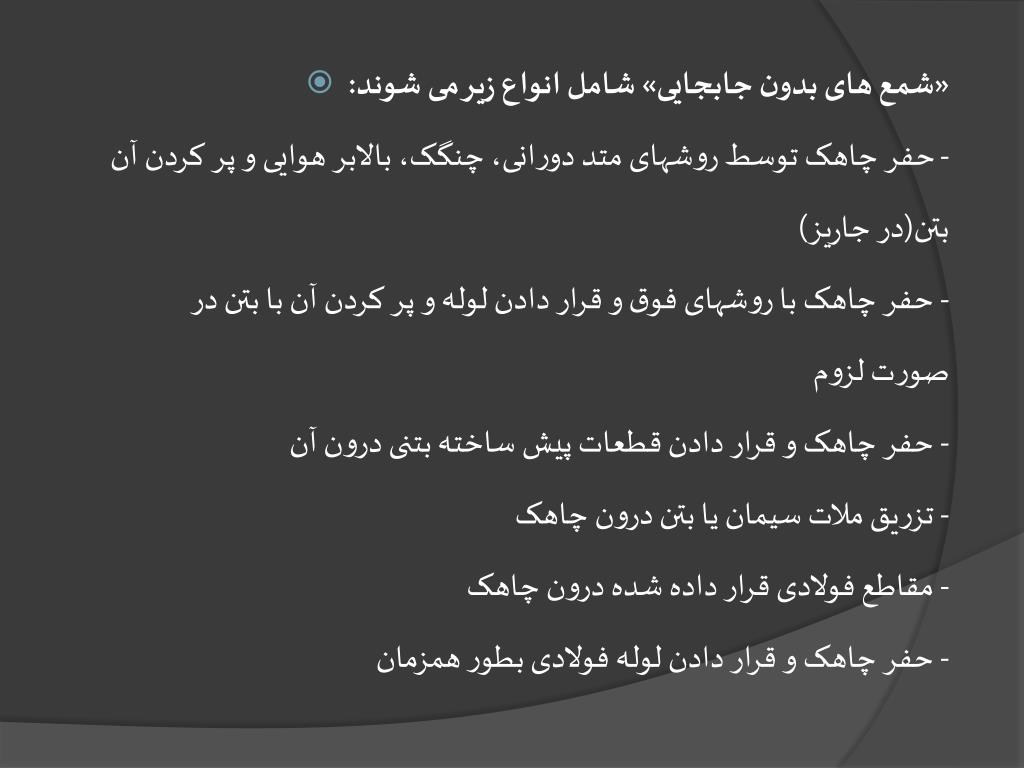

«شمع های بدون جابجایی» شامل انواع زیر می شوند:- حفر چاهک توسط روشهای متد دورانی، چنگک، بالابر هوایی و پر کردن آن بتن(در جاریز)- حفر چاهک با روشهای فوق و قرار دادن لوله و پر کردن آن با بتن در صورت لزوم- حفر چاهک و قرار دادن قطعات پیش ساخته بتنی درون آن- تزریق ملات سیمان یا بتن درون چاهک- مقاطع فولادی قرار داده شده درون چاهک- حفر چاهک و قرار دادن لوله فولادی بطور همزمان

slide34

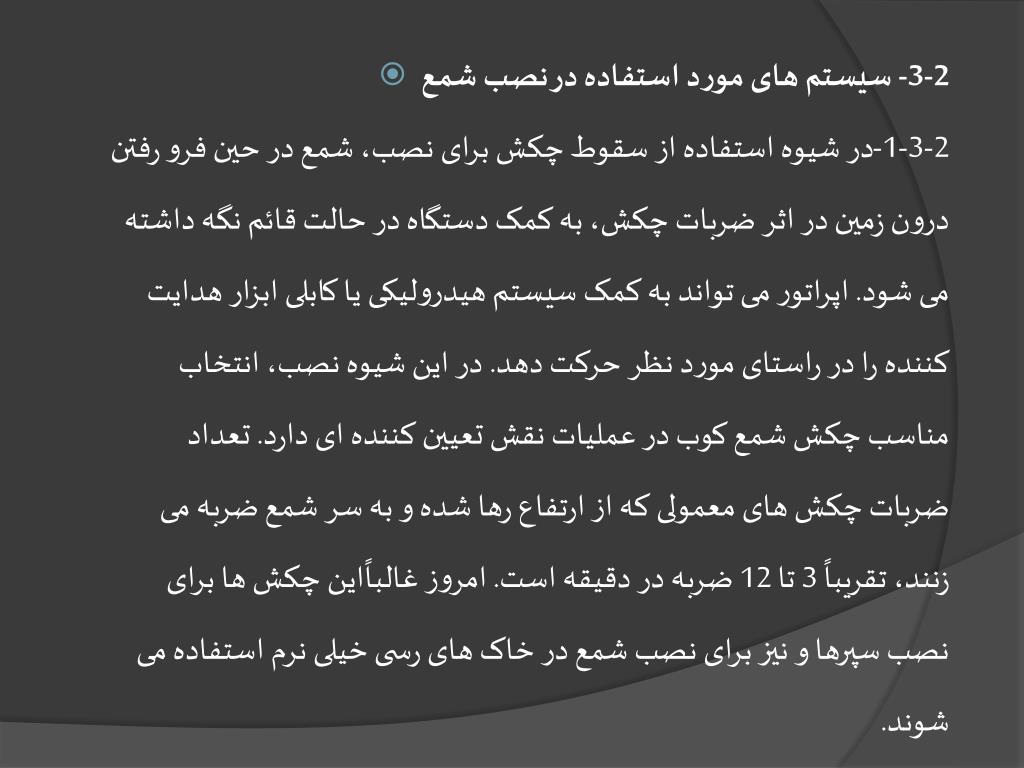

2-3- سیستم های مورد استفاده در نصب شمع2-3-1-در شیوه استفاده از سقوط چکش برای نصب، شمع در حین فرو رفتن درون زمین در اثر ضربات چکش، به کمک دستگاه در حالت قائم نگه داشته می شود. اپراتور می تواند به کمک سیستم هیدرولیکی یا کابلی ابزار هدایت کننده را در راستای مورد نظر حرکت دهد. در این شیوه نصب، انتخاب مناسب چکش شمع کوب در عملیات نقش تعیین کننده ای دارد. تعداد ضربات چکش های معمولی که از ارتفاع رها شده و به سر شمع ضربه می زنند، تقریباً 3 تا 12 ضربه در دقیقه است. امروز غالباًاین چکش ها برای نصب سپرها و نیز برای نصب شمع در خاک های رسی خیلی نرم استفاده می شوند.

slide35

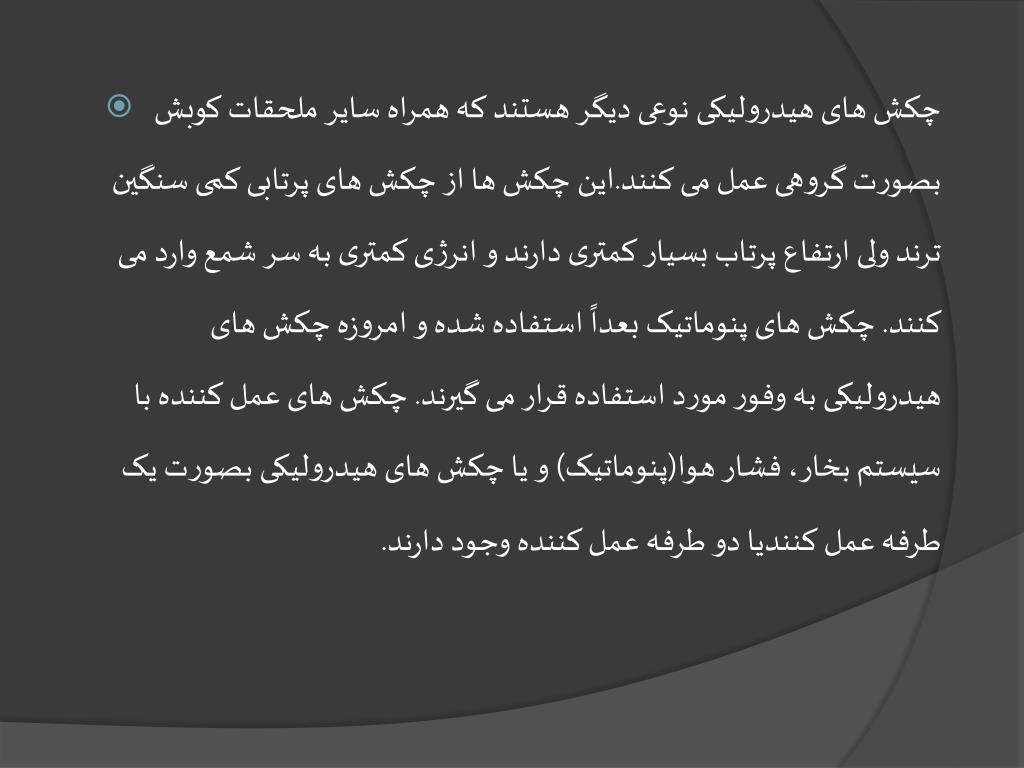

چکش های هیدرولیکی نوعی دیگر هستند که همراه سایر ملحقات کوبش بصورت گروهی عمل می کنند.این چکش ها از چکش های پرتابی کمی سنگین ترند ولی ارتفاع پرتاب بسیار کمتری دارند و انرژی کمتری به سر شمع وارد می کنند. چکش های پنوماتیک بعداً استفاده شده و امروزه چکش های هیدرولیکی به وفور مورد استفاده قرار می گیرند. چکش های عمل کننده با سیستم بخار، فشار هوا(پنوماتیک) و یا چکش های هیدرولیکی بصورت یک طرفه عمل کنندیا دو طرفه عمل کننده وجود دارند.

slide36

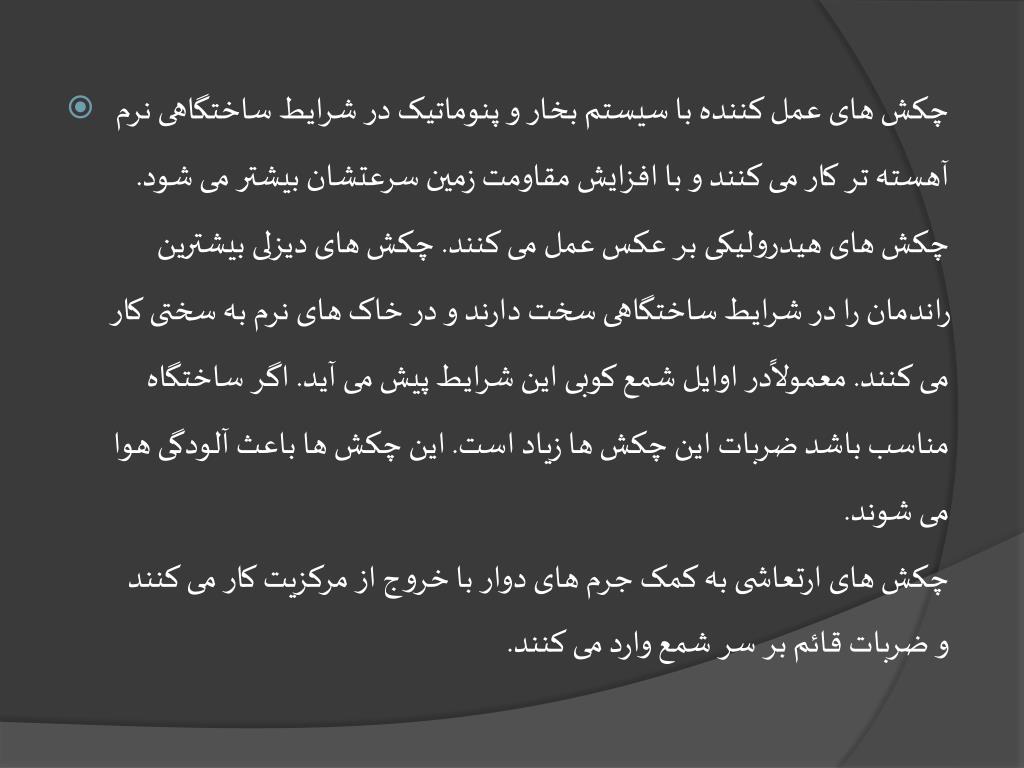

چکش های عمل کننده با سیستم بخار و پنوماتیک در شرایط ساختگاهی نرم آهسته تر کار می کنند و با افزایش مقاومت زمین سرعتشان بیشتر می شود. چکش های هیدرولیکی بر عکس عمل می کنند. چکش های دیزلی بیشترین راندمان را در شرایط ساختگاهی سخت دارند و در خاک های نرم به سختی کار می کنند. معمولاًدر اوایل شمع کوبی این شرایط پیش می آید. اگر ساختگاه مناسب باشد ضربات این چکش ها زیاد است. این چکش ها باعث آلودگی هوا می شوند.چکش های ارتعاشی به کمک جرم های دوار با خروج از مرکزیت کار می کنند و ضربات قائم بر سر شمع وارد می کنند.

slide37

فرکانس این چکش ها تا 150 هرتز هم می رسد و می توان فرکانس کارکرد آن را با فرکانس طبیعی شمع ها همسان کرد. این چکش ها برای نصب شمع در خاک های ماسه ای بسیار مناسب بوده و ارتعاشات و سر و صدای کمتری نسبت به چکش های معمولی ایجاد می کنند. در خاک های رسی و یا محتوی قطعات سنگ مؤثر نیست.

slide38

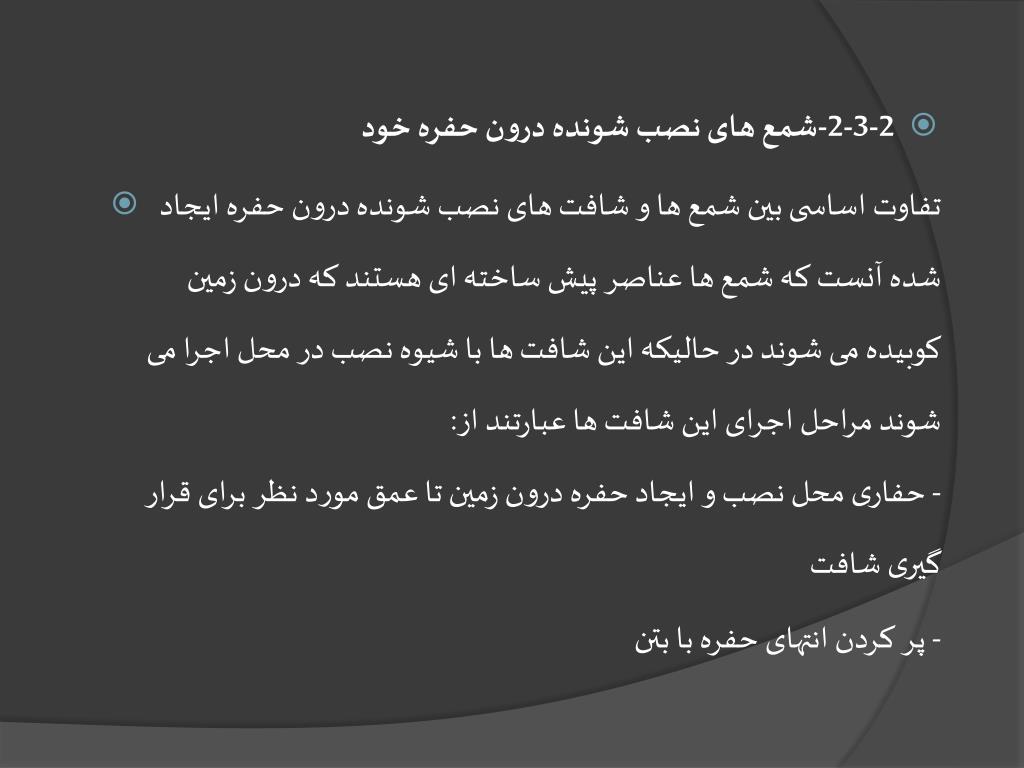

2-3-2-شمع های نصب شونده درون حفره خود

  • تفاوت اساسی بین شمع ها و شافت های نصب شونده درون حفره ایجاد شده آنست که شمع ها عناصر پیش ساخته ای هستند که درون زمین کوبیده می شوند در حالیکه این شافت ها با شیوه نصب در محل اجرا می شوند مراحل اجرای این شافت ها عبارتند از:- حفاری محل نصب و ایجاد حفره درون زمین تا عمق مورد نظر برای قرار گیری شافت- پر کردن انتهای حفره با بتن
slide39

- قرار دادن قفسه میلگرد درون حفره- بتن ریزی حفرهمهندسین و پیمانکاران ممکن است برای این نوع شالوده های عمیق اصطلاحات دیگری استفاده کنند از جمله:- پایه- پایه با حفره از قبل ایجاد شده - شمع در جا ریخته شده

  • - صندوقه با حفره از قبل حفاری شده- شالوده در جاریز درون حفره از قبل حفاری شده
slide40

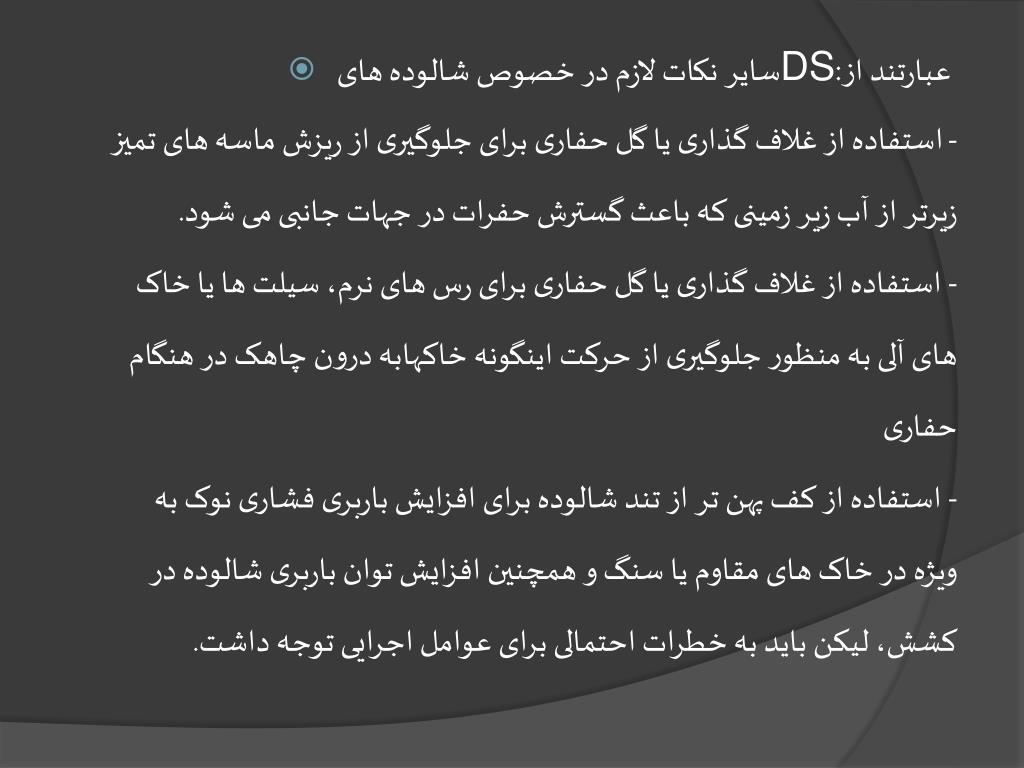

سایر نکات لازم در خصوص شالوده های DS عبارتند از:- استفاده از غلاف گذاری یا گل حفاری برای جلوگیری از ریزش ماسه های تمیز زیرتر از آب زیر زمینی که باعث گسترش حفرات در جهات جانبی می شود.- استفاده از غلاف گذاری یا گل حفاری برای رس های نرم، سیلت ها یا خاک های آلی به منظور جلوگیری از حرکت اینگونه خاکهابه درون چاهک در هنگام حفاری- استفاده از کف پهن تر از تند شالوده برای افزایش باربری فشاری نوک به ویژه در خاک های مقاوم یا سنگ و همچنین افزایش توان باربری شالوده در کشش، لیکن باید به خطرات احتمالی برای عوامل اجرایی توجه داشت.

slide41

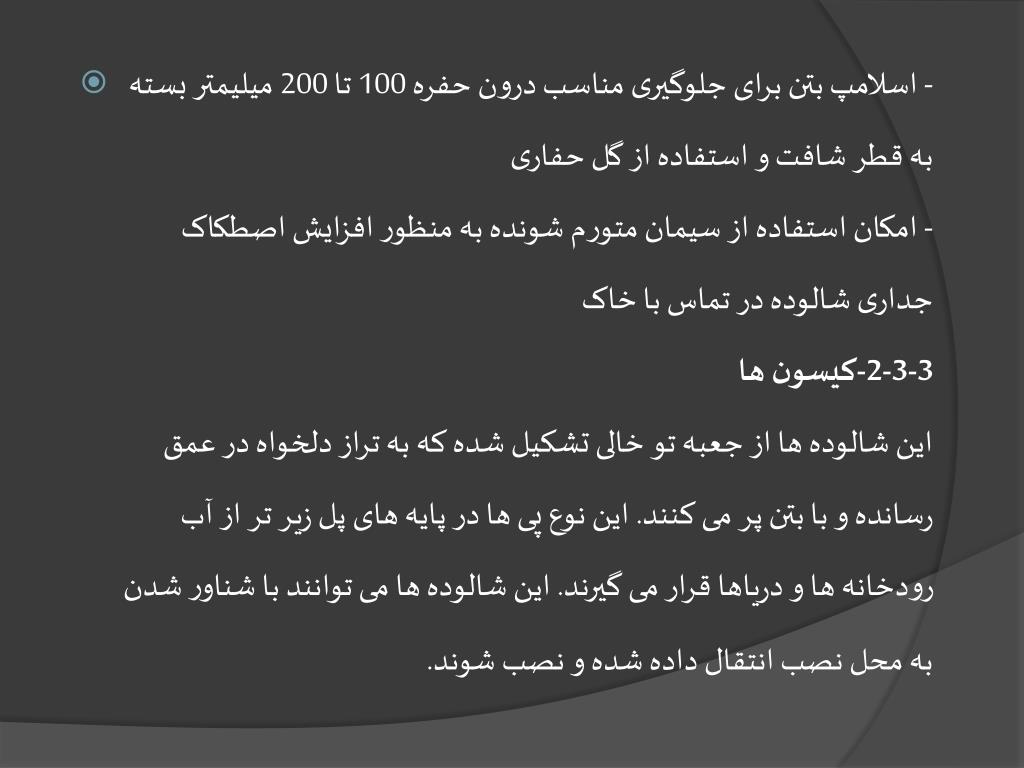

- اسلامپ بتن برای جلوگیری مناسب درون حفره 100 تا 200 میلیمتر بسته به قطر شافت و استفاده از گل حفاری- امکان استفاده از سیمان متورم شونده به منظور افزایش اصطکاک جداری شالوده در تماس با خاک3-3-2-کیسون هااین شالوده ها از جعبه تو خالی تشکیل شده که به تراز دلخواه در عمق رسانده و با بتن پر می کنند. این نوع پی ها در پایه های پل زیر تر از آب رودخانه ها و دریاها قرار می گیرند. این شالوده ها می توانند با شناور شدن به محل نصب انتقال داده شده و نصب شوند.

slide42

کیسون های درب باز از سمت فوقانی خود باز هستند و در انتها نوک تیز هستند تا به سهولت به درون خاک نفوذ پیدا کنند. گاهی اوقات قبل از ورود شالوده به محل لایروبی صورت می گیرد که این شیوه اقتصادی تر از حفاری از درون کیسون است. با اتکای شالوده بر روی بستر، خاک درون آن حفاری و آب نیز پمپ می شود. این عملیات تا نفوذ کیسون به عمق مطلوب ادامه می یابد.

slide43

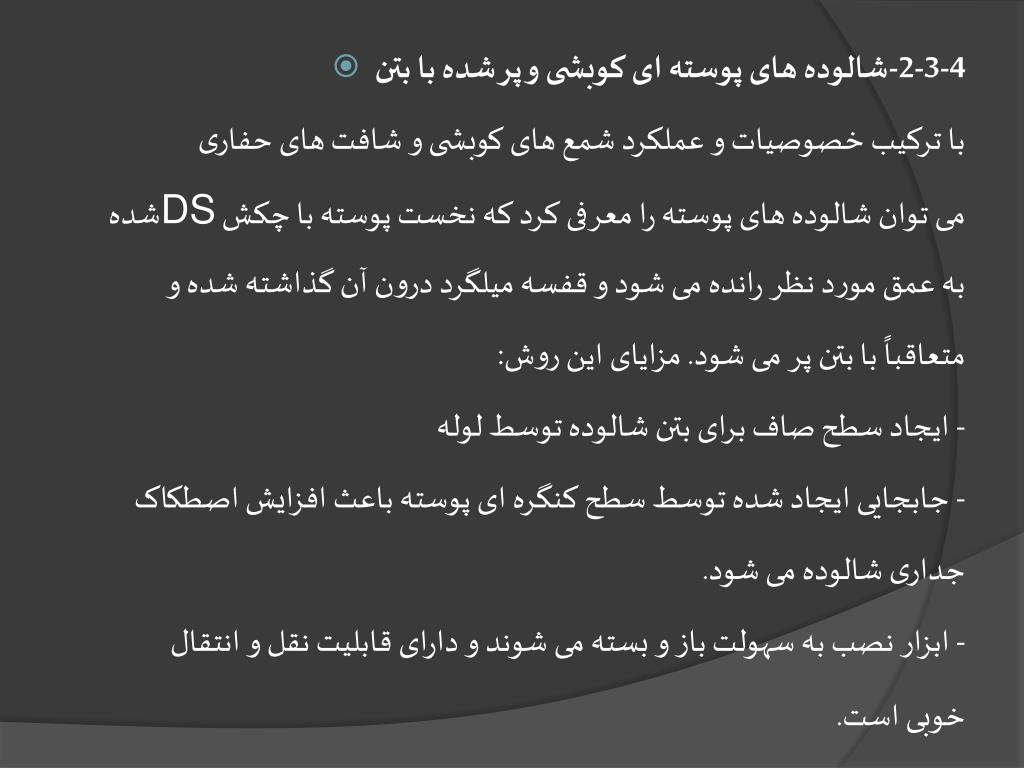

4-3-2-شالوده های پوسته ای کوبشی و پر شده با بتنبا ترکیب خصوصیات و عملکرد شمع های کوبشی و شافت های حفاری شدهDSمی توان شالوده های پوسته را معرفی کرد که نخست پوسته با چکش به عمق مورد نظر رانده می شود و قفسه میلگرد درون آن گذاشته شده و متعاقباً با بتن پر می شود. مزایای این روش:- ایجاد سطح صاف برای بتن شالوده توسط لوله - جابجایی ایجاد شده توسط سطح کنگره ای پوسته باعث افزایش اصطکاک جداری شالوده می شود.- ابزار نصب به سهولت باز و بسته می شوند و دارای قابلیت نقل و انتقال خوبی است.

slide44

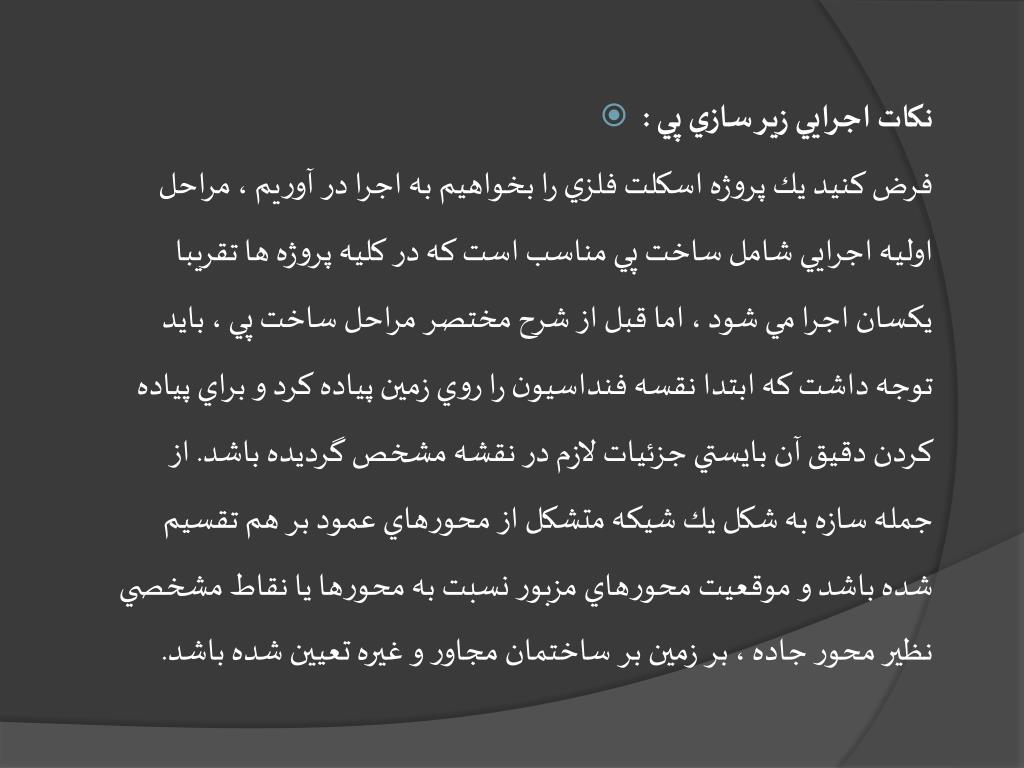

نكات اجرايي زير سازي پي :فرض كنيد يك پروژه اسكلت فلزي را بخواهيم به اجرا در آوريم ، مراحل اوليه اجرايي شامل ساخت پي مناسب است كه در كليه پروژه ها تقريبا يكسان اجرا مي شود ، اما قبل از شرح مختصر مراحل ساخت پي ، بايد توجه داشت كه ابتدا نقسه فنداسيون را روي زمين پياده كرد و براي پياده كردن دقيق آن بايستي جزئيات لازم در نقشه مشخص گرديده باشد. از جمله سازه به شكل يك شيكه متشكل از محورهاي عمود بر هم تقسيم شده باشد و موقعيت محورهاي مزبور نسبت به محورها يا نقاط مشخصي نظير محور جاده ، بر زمين بر ساختمان مجاور و غيره تعيين شده باشد.

slide45

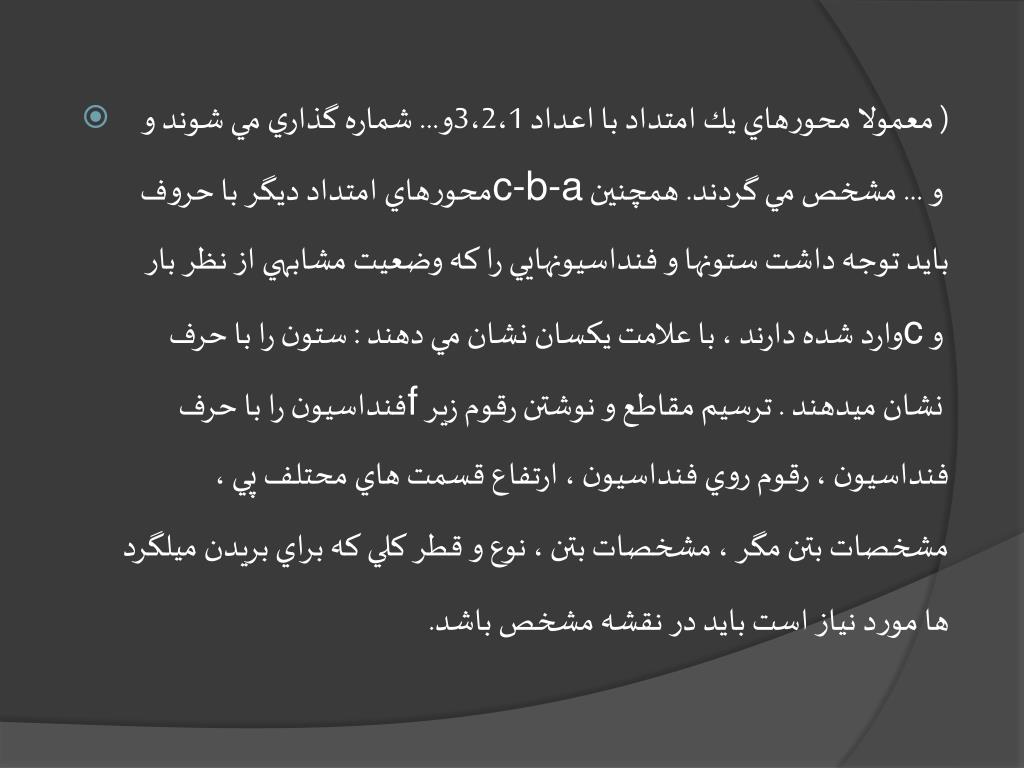

( معمولا محورهاي يك امتداد با اعداد 3،2،1و... شماره گذاري مي شوند و محورهاي امتداد ديگر با حروف c-b-a و ... مشخص مي گردند. همچنين بايد توجه داشت ستونها و فنداسيونهايي را كه وضعيت مشابهي از نظر بار وارد شده دارند ، با علامت يكسان نشان مي دهند : ستون را با حرف c و فنداسيون را با حرف f نشان ميدهند . ترسيم مقاطع و نوشتن رقوم زير فنداسيون ، رقوم روي فنداسيون ، ارتفاع قسمت هاي محتلف پي ، مشخصات بتن مگر ، مشخصات بتن ، نوع و قطر كلي كه براي بريدن ميلگرد ها مورد نياز است بايد در نقشه مشخص باشد.

slide46

نكات فني و اجرايي مربوط به خاكبرداري:داشتن اطلاعات از قبيل : مقاومت فشاري نوع خاك بويژه از نظر ريزشي بودن ، وضعيت آب زير زميني ، عمق يخبندان و ساير ويژگيهاي فيزيكي خاك كه با آزمايش از خاك آن محل مشخص مي شود ، بسيار ضروري است. در خاكبرداري پي هنگام اجرا زير زمين ممكن است جداره ريزش كند يا اينكه زير پي مجاور خالي شود كه با وسايل مختلفي بايد شمع بندي و حفاظت جداره صورت گيرد ؛ به طوري كه مقاومت كافي در برابر بارهاي وارده داشته باشد يكي از راه حلهاي جلوگيري از ريزش خاك و پي ساختمان مجاور، اجراي جز به جز است كه ابتدا محل فنداسيون ستونها اجرا شود و در مرحله بعدي ، پس از حفاري تدريجي ، اجزاي ديگر ديوار سازي انجام گيرد.

slide47

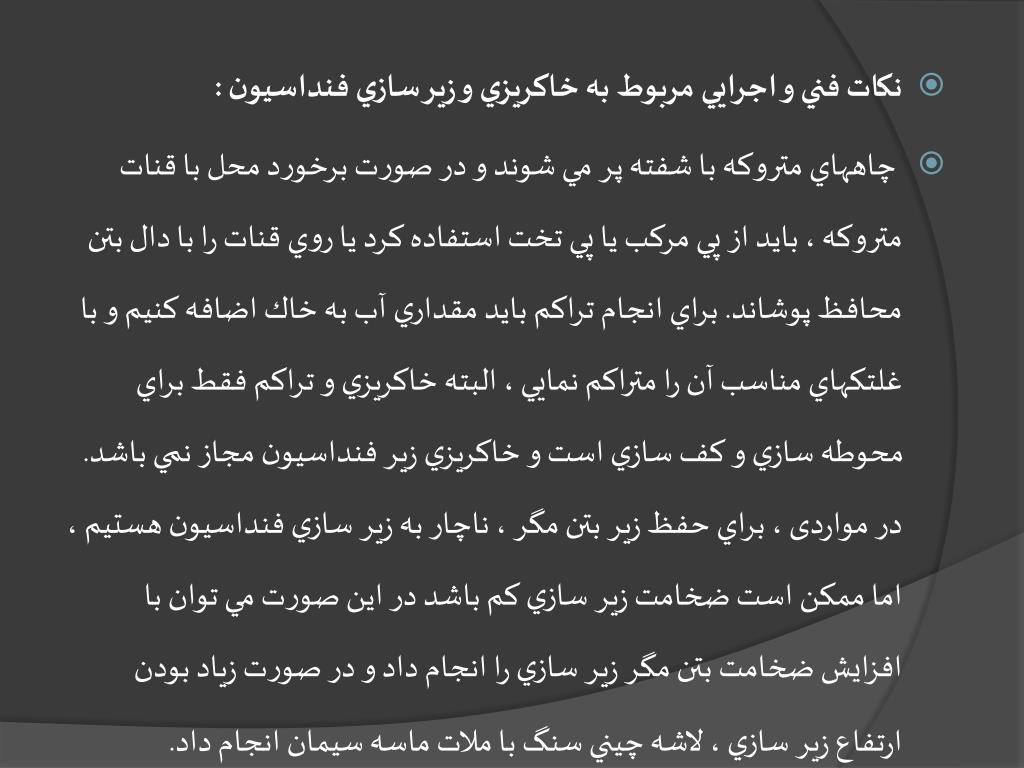

نكات فني و اجرايي مربوط به خاكريزي و زير سازي فنداسيون :

  • چاههاي متروكه با شفته پر مي شوند و در صورت برخورد محل با قنات متروكه ، بايد از پي مركب يا پي تخت استفاده كرد يا روي قنات را با دال بتن محافظ پوشاند. براي انجام تراكم بايد مقداري آب به خاك اضافه كنيم و با غلتكهاي مناسب آن را متراكم نمايي ، البته خاكريزي و تراكم فقط براي محوطه سازي و كف سازي است و خاكريزي زير فنداسيون مجاز نمي باشد. در مواردی ، براي حفظ زير بتن مگر ، ناچار به زير سازي فنداسيون هستيم ، اما ممكن است ضخامت زير سازي كم باشد در اين صورت مي توان با افزايش ضخامت بتن مگر زير سازي را انجام داد و در صورت زياد بودن ارتفاع زير سازي ، لاشه چيني سنگ با ملات ماسه سيمان انجام داد.
