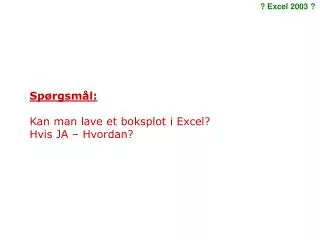

  1. Spørgsmål: Kan man lave et boksplot i Excel? Hvis JA – Hvordan?

  2. Ja, det kan man godt! Følg vejledningen herunder: De nødvendige data indtastes i Excel som det ses til højre. Du har brug for Mindsteværdi (Minimum) Størsteværdi (Maximum) 1. Kvartil (Nedre kvartil) 2. Kvartil (Medianen) – og 3. Kvartil (Øvre kvartil):

  3. Ja, det kan man godt! Følg vejledningen herunder: Lad Excel ligeledes udregne følgende værdier: 1. Kvartil – Mindsteværdi 2. Kvartil – 1. Kvartil 3. Kvartil – 2. Kvartil:

  4. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen

  5. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram

  6. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram Vælg Liggende søjle og herunder Stablet liggende søjlediagram

  7. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram Vælg Liggende søjle og herunder Stablet liggende søjlediagram, ogtryk Næste

  8. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram Vælg Liggende søjle og herunder Stablet liggende søjlediagram, og tryk Næste Vælg nu Rækker

  9. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram Vælg Liggende søjle og herunder Stablet liggende søjlediagram, og tryk Næste Vælg nu Rækker,og tryk Udfør

  10. 1. Der laves et vandret søjlediagram Start med at afmærke værdierne som det ses på illustrationen. Vælg Indsæt Diagram Vælg Liggende søjle og herunder Stablet liggende søjlediagram, og tryk Næste Vælg nu Rækker, og tryk Udfør. Excel laver diagrammet

  11. 2. Forklaringsboksen fjernes Slet forklaringsboksen til højre i diagrammet

  12. 2. Forklaringsboksen fjernes Slet forklaringsboksen til højre i diagrammet ved at klikke på den med den højre musetast og vælge Ryd i menuen

  13. 2. Forklaringsboksen fjernes Slet forklaringsboksen til højre i diagrammet ved at klikke på den med den højre musetast og vælge Ryd i menuen. Diagrammet ser nu ud som følger:

  14. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet

  15. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet. Højreklik derfor på et af tallene på x-aksen og vælg Formater akse i menuen.

  16. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet. Højreklik derfor på et af tallene på x-aksen og vælg Formater akse i menuen. Vælg fanebladet Skala

  17. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet. Højreklik derfor på et af tallene på x-aksen og vælg Formater akse i menuen. Vælg fanebladet Skala,og vælg passende værdier af Minimum og Maksimum, så hele blokspottet ”kan være der”

  18. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet. Højreklik derfor på et af tallene på x-aksen og vælg Formater akse i menuen. Vælg fanebladet Skala, og vælg passende værdier af Minimum og Maksimum, så hele blokspottet ”kan være der”. Tryk OK

  19. 3. x-aksen tilpasses X-aksen tilpasses nu, så der er plads til hele boksplot-diagrammet. Højreklik derfor på et af tallene på x-aksen og vælg Formater akse i menuen. Vælg fanebladet Skala, og vælg passende værdier af Minimum og Maksimum, så hele blokspottet ”kan være der”. Tryk OK Diagrammet ser nu således ud

  20. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Den er kun blevet brugt til at placere diagrammet rigtigt i koordinatsystemet.

  21. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Højreklik på boksen og vælg Formater dataserie

  22. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Højreklik på boksen og vælg Formater dataserie og vælg Område: Ingen

  23. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Højreklik på boksen og vælg Formater dataserie og vælg Område: Ingen og Kant: Ingen

  24. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Højreklik på boksen og vælg Formater dataserie og vælg Område: Ingen og Kant: Ingen Tryk OK

  25. 3. Venstre boks fjernes Den venstre boks (den blå) skal fjernes, idet den ikke har noget med boksplottet at gøre. Højreklik på boksen og vælg Formater dataserie og vælg Område: Ingen og Kant: Ingen Tryk OK Og diagrammet har nu følgende udseende

  26. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien)

  27. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien) Højreklik derfor på boksen og vælg Formater dataserie

  28. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien) Højreklik derfor på boksen og vælg Formater dataserieog vælg fanebladet Y-fejllinjer

  29. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien) Højreklik derfor på boksen og vælg Formater dataserieog vælg fanebladet Y-fejllinjer. Sæt Vis til Minus

  30. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien) Højreklik derfor på boksen og vælg Formater dataserieog vælg fanebladet Y-fejllinjer. Sæt Vis til Minus,og indtast værdien af KV1 minus mindsteværdien som Fast værdi

  31. 4. Linje for mindsteværdi tilføjes Den venstre boks (den lilla) skal ændres til blot at være en linje. (Linje for mindsteværdien) Højreklik derfor på boksen og vælg Formater dataserieog vælg fanebladet Y-fejllinjer. Sæt Vis til Minus, og indtast værdien af KV1 minus mindsteværdien som Fast værdi, Og tryk OK

  32. 4. Linje for mindsteværdi tilføjes Den venstre boks (den røde) skal ændres til blot at være en linje. (Linje for mindsteværdien) Der er nu tilføjet en vandret fejllinje i denne boks.

  33. 4. Linje for mindsteværdi tilføjes Den venstre boks (den røde) skal ændres til blot at være en linje. (Linje for mindsteværdien) Der er nu tilføjet en vandret fejllinje i denne boks. Boksen fjernes nu (som tidligere) ved at sætte Område = Ingen og Kant = Ingen

  34. 4. Linje for mindsteværdi tilføjes Den venstre boks (den røde) skal ændres til blot at være en linje. (Linje for mindsteværdien) Der er nu tilføjet en vandret fejllinje i denne boks. Boksen fjernes nu (som tidligere) ved at sætte Område = Ingen og Kant = Ingen

  35. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien.

  36. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Klik på den højre boks,

  37. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Klik på den højre boks, og vælg som før: Formater dataserie og Y-fejllinjer

  38. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Klik på den højre boks, og vælg som før: Formater dataserie og Y-fejllinjer. Sæt denne gang Vis til Plus (da linjen skal tilføjes i positiv retning)

  39. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Klik på den højre boks, og vælg som før: Formater dataserie og Y-fejllinjer. Sæt denne gang Vis til Plus (da linjen skal tilføjes i positiv retning) og indtast værdien af størsteværdien minus K3 som Fast værdi

  40. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Klik på den højre boks, og vælg som før: Formater dataserie og Y-fejllinjer. Sæt denne gang Vis til Plus (da linjen skal tilføjes i positiv retning) og indtast værdien af størsteværdien minus K3 som Fast værdi Og tryk OK

  41. 5. Linje for størsteværdi tilføjes På samme måde laves linjen for størsteværdien. Der er nu tilføjet en vandret fejllinje for størsteværdien.

  42. 6. Afpudsning Til slut fjernes farverne i de to resterende bokse.

  43. 6. Afpudsning Til slut fjernes farverne i de to resterende bokse. (Højreklik på en boks, Formater dataserie, Område = Ingen og Kant = Brugerdefineret streg)

  44. 6. Afpudsning Til slut fjernes farverne i de to resterende bokse. (Højreklik på en boks, Formater dataserie, Område = Ingen og Kant = Brugerdefineret streg) På samme måde for den sidste boks.

  45. 6. Afpudsning Til slut fjernes farverne i de to resterende bokse. (Højreklik på en boks, Formater dataserie, Område = Ingen og Kant = Brugerdefineret streg) På samme måde for den sidste boks. Endelig kan diagrammets grå baggrundsfarve fjernes

  46. 6. Afpudsning Og bloksplottet er færdigt
