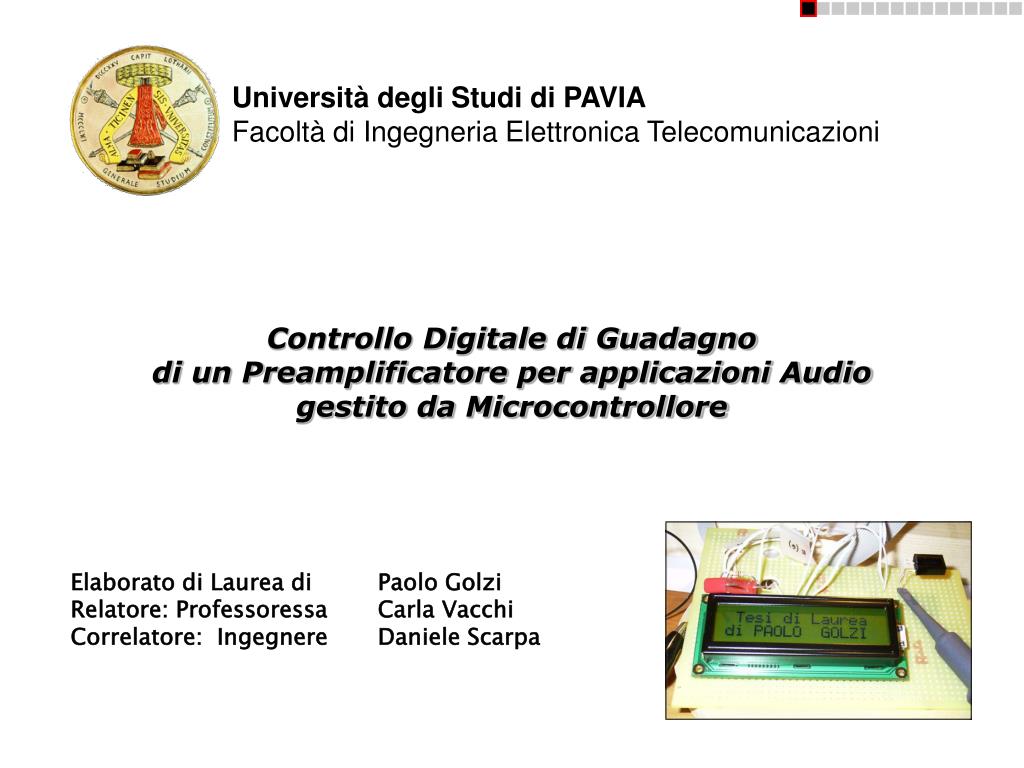

  1. Università degli Studi di PAVIAFacoltà di Ingegneria Elettronica Telecomunicazioni Intestazione Controllo Digitale di Guadagnodi un Preamplificatore per applicazioni Audiogestito da Microcontrollore Elaborato di Laurea di Paolo Golzi Relatore: Professoressa Carla Vacchi Correlatore: Ingegnere Daniele Scarpa

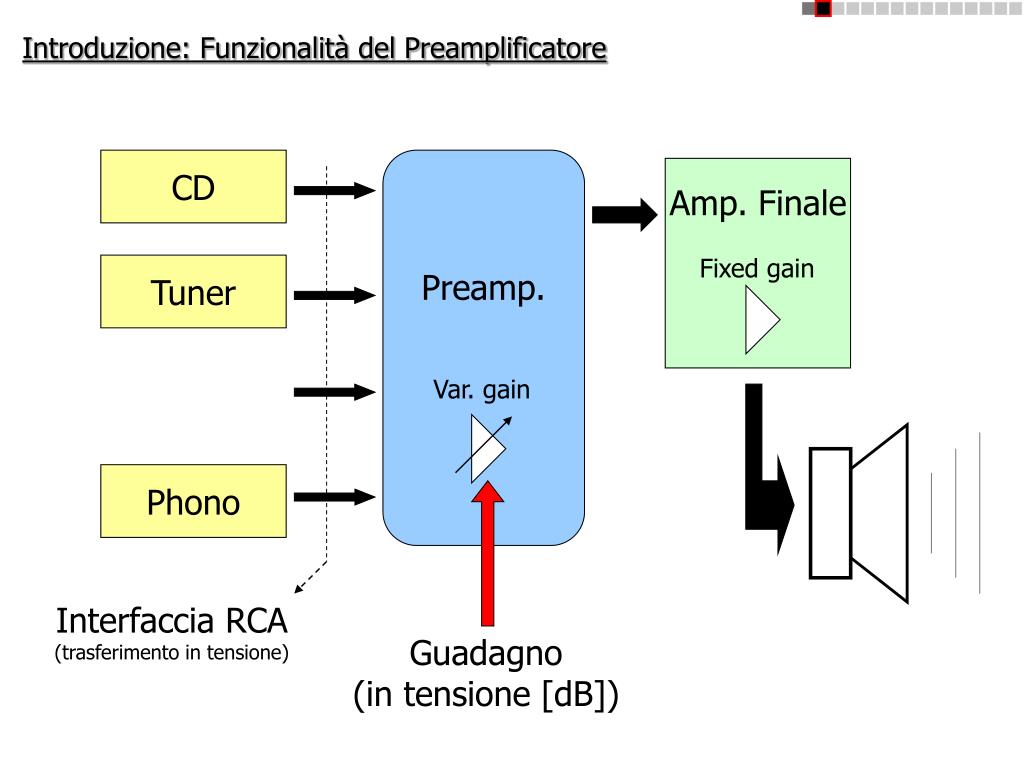

  2. Introduzione: Funzionalità del Preamplificatore CD Preamp. Amp. Finale Fixed gain Tuner Var. gain Phono Interfaccia RCA (trasferimento in tensione) Guadagno (in tensione [dB])

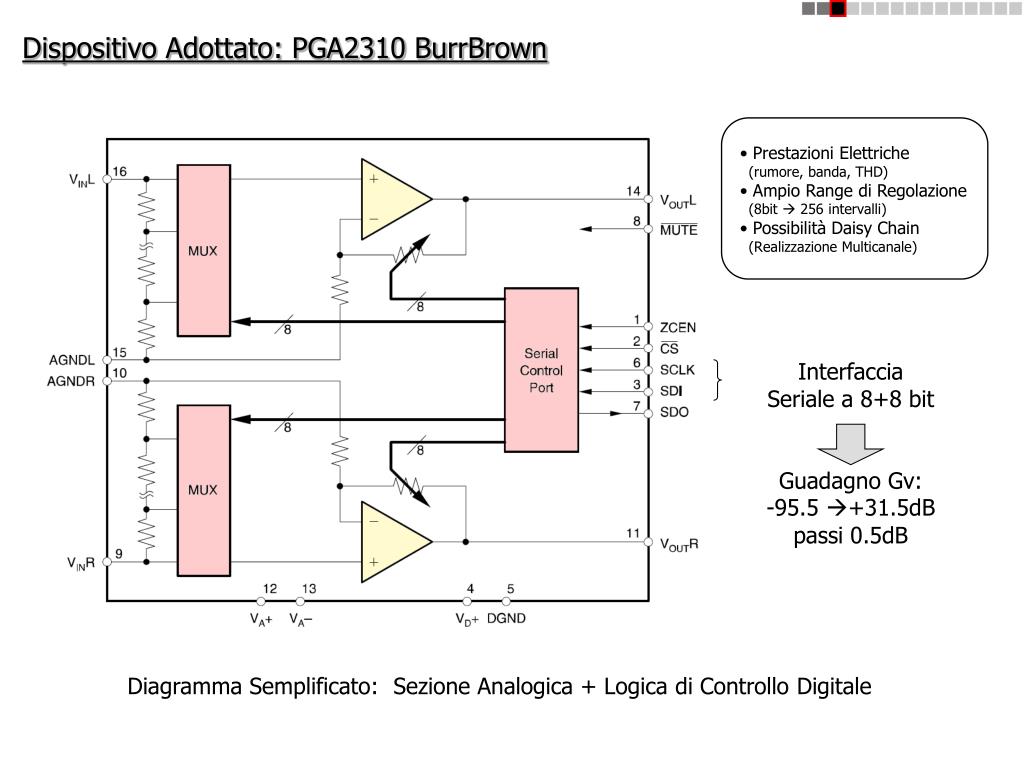

  3. Dispositivo Adottato: PGA2310 BurrBrown • Prestazioni Elettriche • (rumore, banda, THD) • Ampio Range di Regolazione • (8bit  256 intervalli) • Possibilità Daisy Chain • (Realizzazione Multicanale) Interfaccia Seriale a 8+8 bit Guadagno Gv: -95.5 +31.5dB passi 0.5dB Diagramma Semplificato: Sezione Analogica + Logica di Controllo Digitale

  4. Implementazione Interfaccia Digitale (2byte seriale) • Hardware Dedicato • Logica cablata • Funzionalità complessa da realizzare • (registri, contatori e porte logiche) • Bassa Flessibilità di utilizzo • Hardware certo  Strumenti di Simulazione Due Possibili Soluzioni • Software Dedicato • Logica non cablata • Utilizzo CPU: Microcontrollore PIC • (hardware esterno semplice) • Flessibilità di utilizzo • Introduzione nuove funzionalità • Sviluppo Progetto ricorsivo • (HW  SW)

  5. Sintesi del Progetto : Schema Hardware (Core)

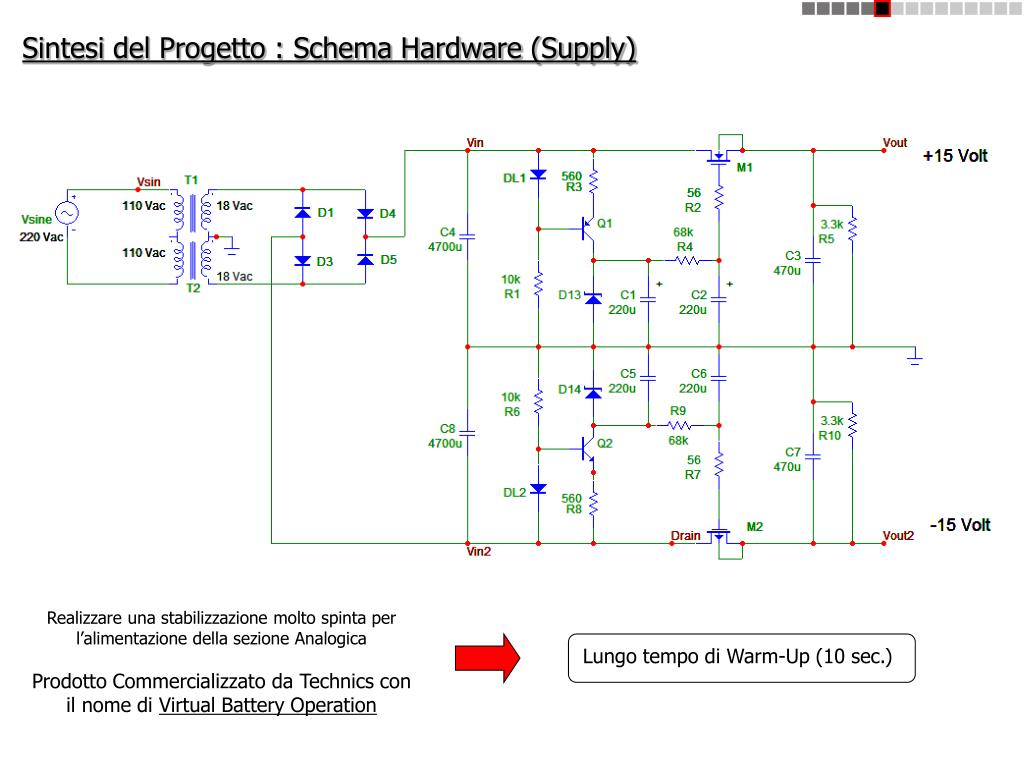

  6. Sintesi del Progetto : Schema Hardware (Supply) Realizzare una stabilizzazione molto spinta per l’alimentazione della sezione Analogica Prodotto Commercializzato da Technics con il nome di Virtual Battery Operation Lungo tempo di Warm-Up (10 sec.)

  7. Sintesi del Progetto : Parte Software Core Software (Alto Livello) Utente Gestione Interfaccia Seriale (SPI Assembler) PGA2310 Seriale 16bit 1MHz(Crystal, YamahaDSP)

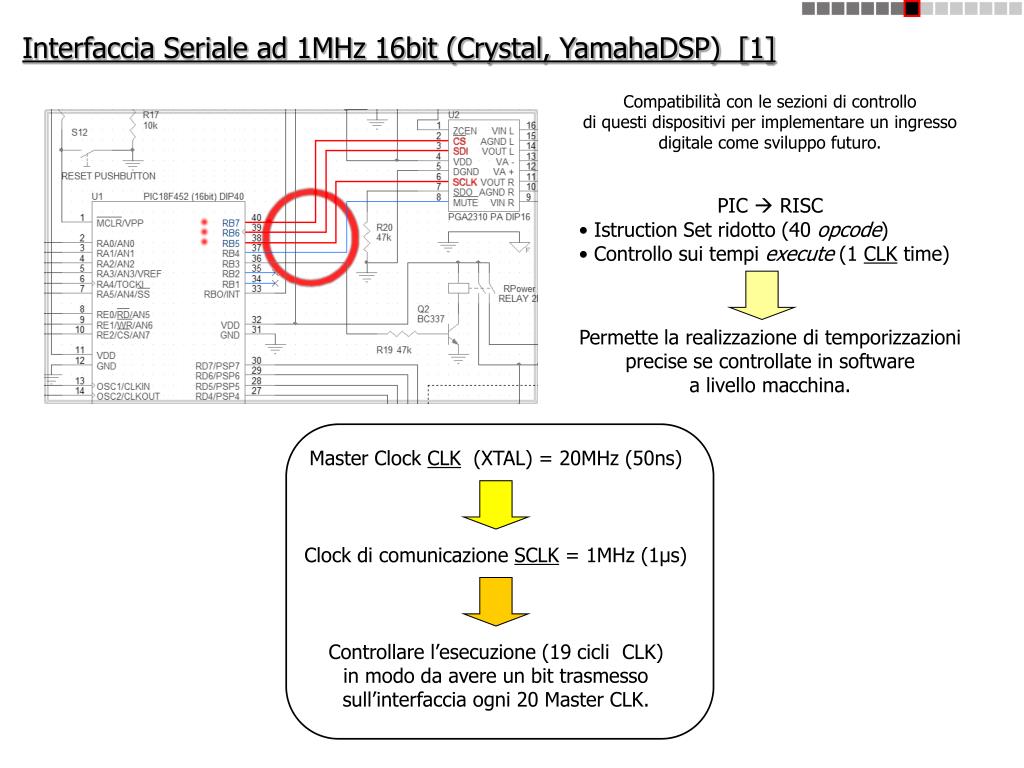

  8. Interfaccia Seriale ad 1MHz 16bit (Crystal, YamahaDSP) [1] • Compatibilità con le sezioni di controllo • di questi dispositivi per implementare un ingresso digitale come sviluppo futuro. • PIC  RISC • Istruction Set ridotto (40 opcode) • Controllo sui tempi execute (1 CLK time) Permette la realizzazione di temporizzazioni precise se controllate in software a livello macchina. Master Clock CLK (XTAL) = 20MHz (50ns) Clock di comunicazione SCLK = 1MHz (1μs) Controllare l’esecuzione (19 cicli CLK) in modo da avere un bit trasmesso sull’interfaccia ogni 20 Master CLK.

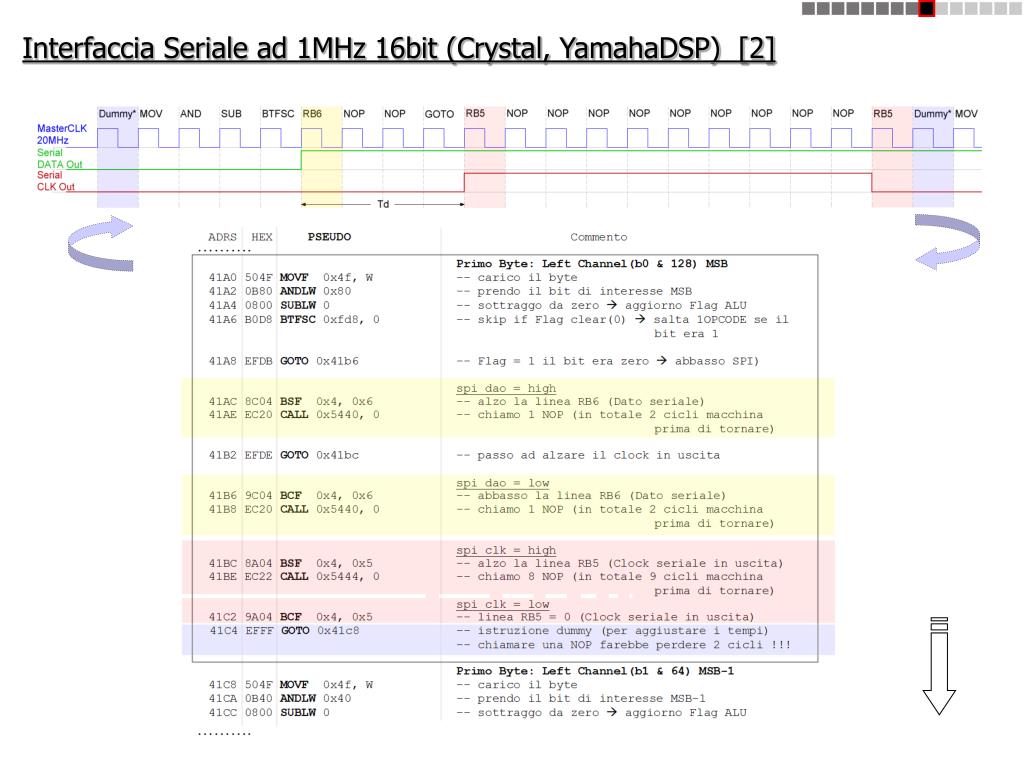

  9. Interfaccia Seriale ad 1MHz 16bit (Crystal, YamahaDSP) [2]

  10. Funzioni Aggiuntive  Ergonomia [1] 1.Gestione di un Display LCD (utilizzo di 4bit paralleli + 3 linee) • Controller Hitachi HD44780 • trasmissione half-byte parallela (4bit) • abilitazione (1 linea) • Register Select (istruzioni/mappa ASCII) • (1 linea) • Retroilluminazione (1 linea) 2.Decodifica IR RC5 (utilizzo di 1linea per il fotorilevatore) • Standard Philips • codice Manchester Modulato a 36kHz • trasmissione di 14bit • (5 adr, 6 cmd, 1 tog, 2start, rc5ok) Costant Bit-Time 1.778ms MSB LSB Memorizzazione e Riconoscimento codice: utilizzo di un solo byte (command)

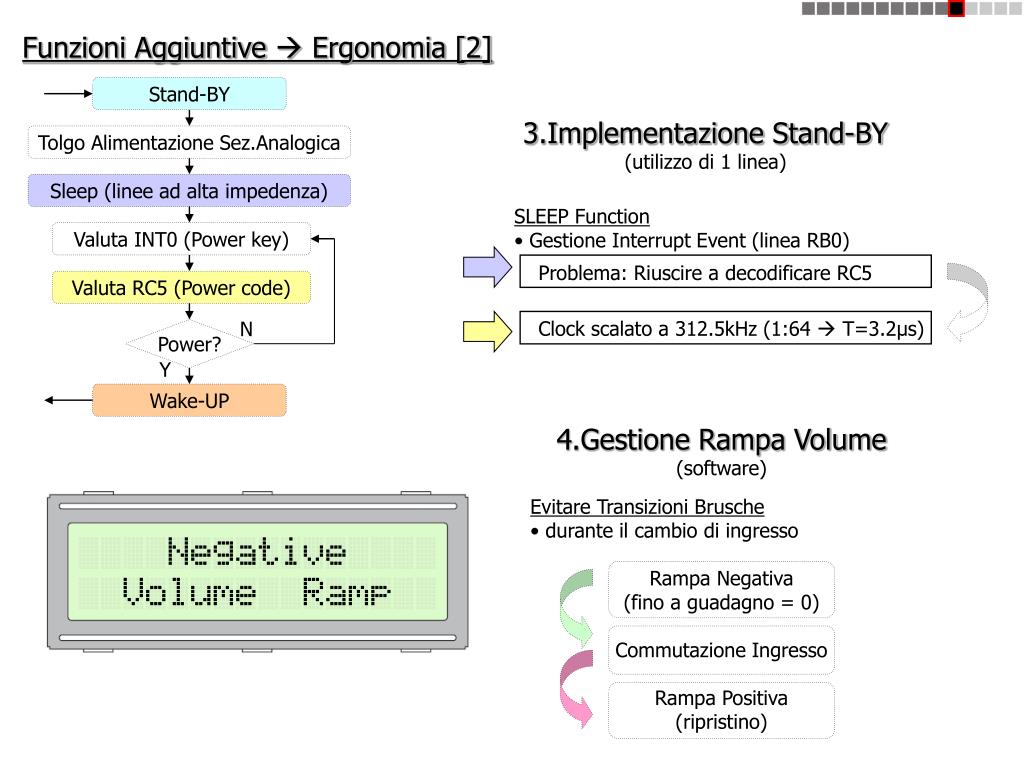

  11. Funzioni Aggiuntive  Ergonomia [2] Stand-BY 3.Implementazione Stand-BY (utilizzo di 1 linea) Tolgo Alimentazione Sez.Analogica Sleep (linee ad alta impedenza) • SLEEP Function • Gestione Interrupt Event (linea RB0) Valuta INT0 (Power key) Problema: Riuscire a decodificare RC5 Valuta RC5 (Power code) N Clock scalato a 312.5kHz (1:64  T=3.2µs) Power? Y Wake-UP 4.Gestione Rampa Volume (software) • Evitare Transizioni Brusche • durante il cambio di ingresso • Rampa Negativa • (fino a guadagno = 0) • Commutazione Ingresso • Rampa Positiva • (ripristino)

  12. Flow Chart : Software Realizzato (versione 1.2b) Start RUN 1st Time? Y Load Defaults and Store in EEPROM N Demo ? Y Demo Loop Acquire RC5 Codes N Exit Channel Names Setup ? Y Store EEPROM Values N USE EEPROM Settings Refresh LCD Power ? Y Exit Evalutate KEYS Stand-BY Loop N Evalutate RC5 Command ? Y SPI, Gain Set to PGA2310 N Input Set (Relay act.) Ramp Store EEPROM Values

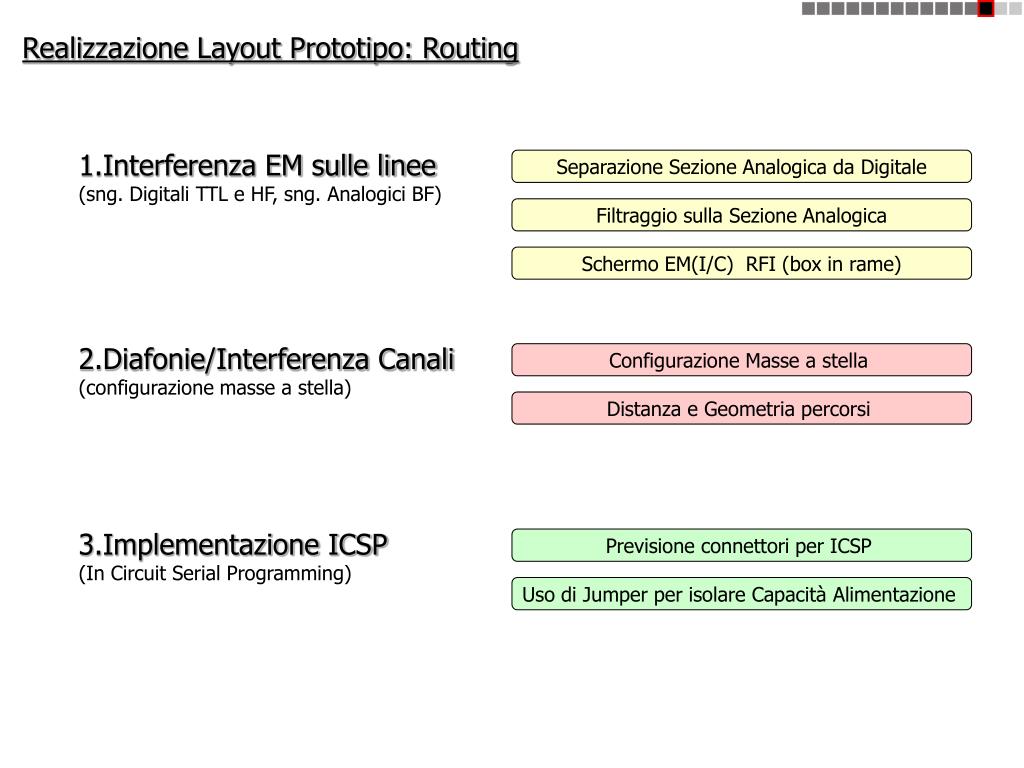

  13. Realizzazione Layout Prototipo: Routing 1.Interferenza EM sulle linee (sng. Digitali TTL e HF, sng. Analogici BF) Separazione Sezione Analogica da Digitale Filtraggio sulla Sezione Analogica Schermo EM(I/C) RFI (box in rame) 2.Diafonie/Interferenza Canali (configurazione masse a stella) Configurazione Masse a stella Distanza e Geometria percorsi 3.Implementazione ICSP (In Circuit Serial Programming) Previsione connettori per ICSP Uso di Jumper per isolare Capacità Alimentazione

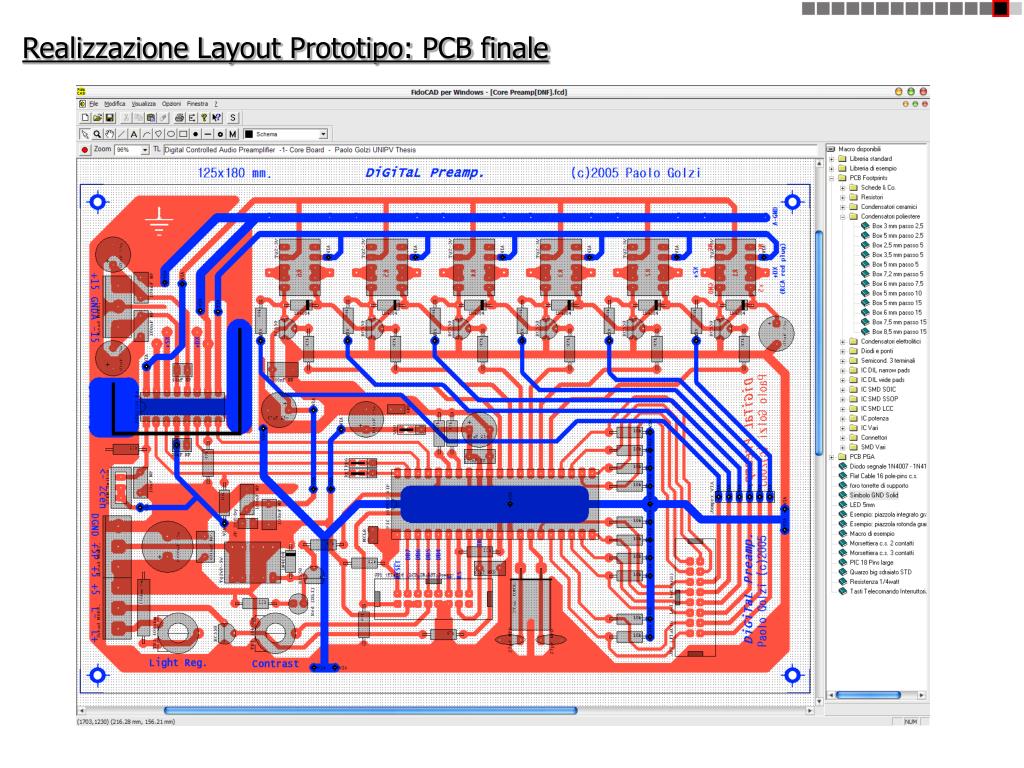

  14. Realizzazione Layout Prototipo: PCB finale

  15. Considerazioni Conclusive : Conoscenze raggiunte • In Particolare questo progetto mi ha permesso di: • Utilizzare/Soddisfare standard Elettrici e di Comunicazione • Implementare sistemi completi basati sui Microcontrollori • Approfondire l’utilizzo di strumenti CAD per Layout • Valutare problemi legati ad Interferenza EM (segnali) • Sviluppare un progetto nella sua completezza : • Progettazione  Realizzazione  Collaudo  Revisione Grazie per la Vostra Attenzione …
