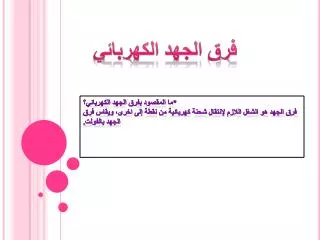

فرق الجهد الكهربائي

*ما المقصود بفرق الجهد الكهربائي؟فرق الجهد هو الشغل اللازم لإنتقال شحنة كهربائية من نقطة إلى اخرى، ويقاس فرق الجهد بالفولت.


*ما الجهاز المستخدم في قياس فرق الجد الكهربائي ؟وما تركيبه ؟ وكيف يوصل في الدارة ؟(voltmeter) الفولت ميتر .-ويحتوي هذا الجهاز على مفتاح اختيار لتحديد نوع الجهد المراد قياسه هل هو متردد ام ثابت.-يوصل هذا الجهاز على التوازي مع المصدر أو الحمل الكهربائي مع شرط سريان التيار الكهربائي أي يجب أن تكون الدارة الكهربائية المراد قياس فولتيتها مغلقة.


*ما هو دور العالم أليساندرو فولتا في فرق الجهد الكهربائي؟اخترع العالم الايطالي (أيلساندرو فولتا) اول عمود كهربائي , وقد تألفت خلية فولتا من قرص فضة واخر من الخارصين يفصل بينهما قطعة قماش مشربة بمحلول ملحي كما قام فولتا بدراسة ما يسمى عندنا اليوم بالمكثف حيث درس العلاقة ما بين الجهد الكهربي V والشحنة Q وأثبت أن قيمهم تتناسب تناسباً مباشراً. وهذا هو قانون فولتا لتكثيف الشحنات. وقد وضع وحدة قياس الجهد بعد تلك التجارب وهي الفولت Volt

.


* الامور التي يجب مراعاتها عند استخدام جهاز الفولت ميتر ؟؟؟؟

1-توصيل جهاز الفولت ميتر مع عناصر الدارة على التوازي بعد عمل تفرعات .

2- النظر عموديا الى المؤشر عند اخذ القراءة بحيث لا يظهر ظل المؤشر على سطح اللوحة


الفرق بين الجهد.. و فرق الجهد !!! استخدام جهاز الفولت ميتر ؟؟؟؟

فرق الجهد هو الشغل اللازم لإنتقال شحنة كهربائية من نقطة إلى اخرى، ويقاس فرق الجهد بالفولت. فرق الجهد هو نفسه الجهد الكهربي.

الجهد: وهو يطلق على طاقة الدفع التي تسبب حركة الإلكترونات من القطب السالب إلى القطب الموجب بالجهد ، ينتج عن حركة الألكترونات تحويل الطاقة الكهربائية إلى صيغة أخرى من صيغ الطاقة وأهمها الطاقة الحرارية.


الفرق بين الجهد و التيار ...؟! استخدام جهاز الفولت ميتر ؟؟؟؟

الجهد الكهربائي (المستمر)يتكون الجهد الكهربائي أو فرق الجهد إذا كانت هناك شحنات مختلفة قطبيا ، أي سالب وموجب ، وبذلك ينشأ جاذبية بين الشحنات المختلفة قطبيا ، كما ينشا تنافر بين الشحنات المتساوية قطبيا . وتزيد قيمة الجهد الكهربائي كلما زاد فرق الشحنات . علامة الجهد (ج) و وحدة قياسه فولت نسبة للعالم الإيطالي اللسندرو فولتا (1745 - 1827) ، ويقاس الجهد الكهربائي بجهاز قياس الجهد الفولت متر


التيار الكهربائي (المستمر) استخدام جهاز الفولت ميتر ؟؟؟؟الجهد هو سبب التيار الكهربائي ودون الجهد لا يتكون تيار كهربائي . وإذا تكون جهد بين نقطتين مختلفتين في قطبية الشحنة فتشأ ضرورة للتساوي . يجري التيار الكهربائي في الدارة الكهربائية المغـلقة من القطب السالب إلى الموجب . ويسري بين المولد والمستهلك الكهربائي والأسلاك بينهم . وبالمفتاح الكهربائي يمكن قطع الدارة الكهربائية وبالتالي مجرى التيار ، أو إغلاق الدارة وبالتالي يسري التيار . علامة التيار (ت) ووحدة قياسه أمبير نسبة للعالم الفرنسياندري أمبير (1775ــ 18836) ، ويقاس التيار الكهربائي بجهاز قياس التيار الأمبير متر .


عمل المجموعه:الخامسه استخدام جهاز الفولت ميتر ؟؟؟؟

الصف التاسع (أ)

باشراف المعلمه: ثريا شاهين .

مدرسه الحاج معزوز المصري الثانويه للبنات .


المراجع : استخدام جهاز الفولت ميتر ؟؟؟؟

Google.com

كتاب العلوم

)Wikipedia) ويكيبيديا
