Algoritma

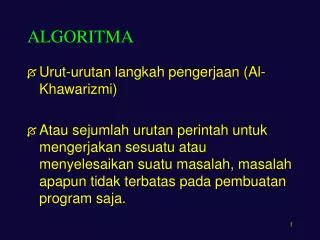

ALGORITMA

  • Urut-urutan langkah pengerjaan (Al-Khawarizmi)

  • Atau sejumlah urutan perintah untuk mengerjakan sesuatu atau menyelesaikan suatu masalah, masalah apapun tidak terbatas pada pembuatan program saja.


Menuliskan algoritma

Menuliskan Algoritma

  • Algoritma dapat dituliskan dengan berbagai cara:

    • Teks

      • Level kedekatan dengan kode program: mulai dari teks bebas sampai pseudocode

    • Diagram, misal: bagan alir (flowchart)


Contoh 1 algoritma pembuatan kue

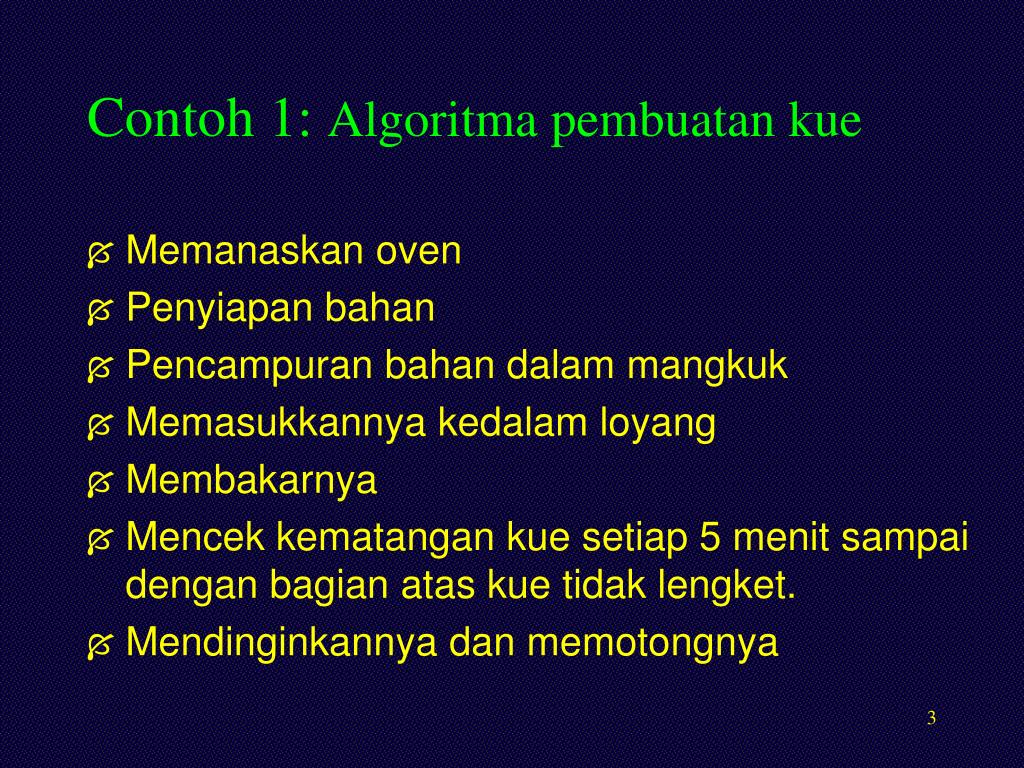

Contoh 1: Algoritma pembuatan kue

  • Memanaskan oven

  • Penyiapan bahan

  • Pencampuran bahan dalam mangkuk

  • Memasukkannya kedalam loyang

  • Membakarnya

  • Mencek kematangan kue setiap 5 menit sampai dengan bagian atas kue tidak lengket.

  • Mendinginkannya dan memotongnya


Contoh 2 persoalan 1

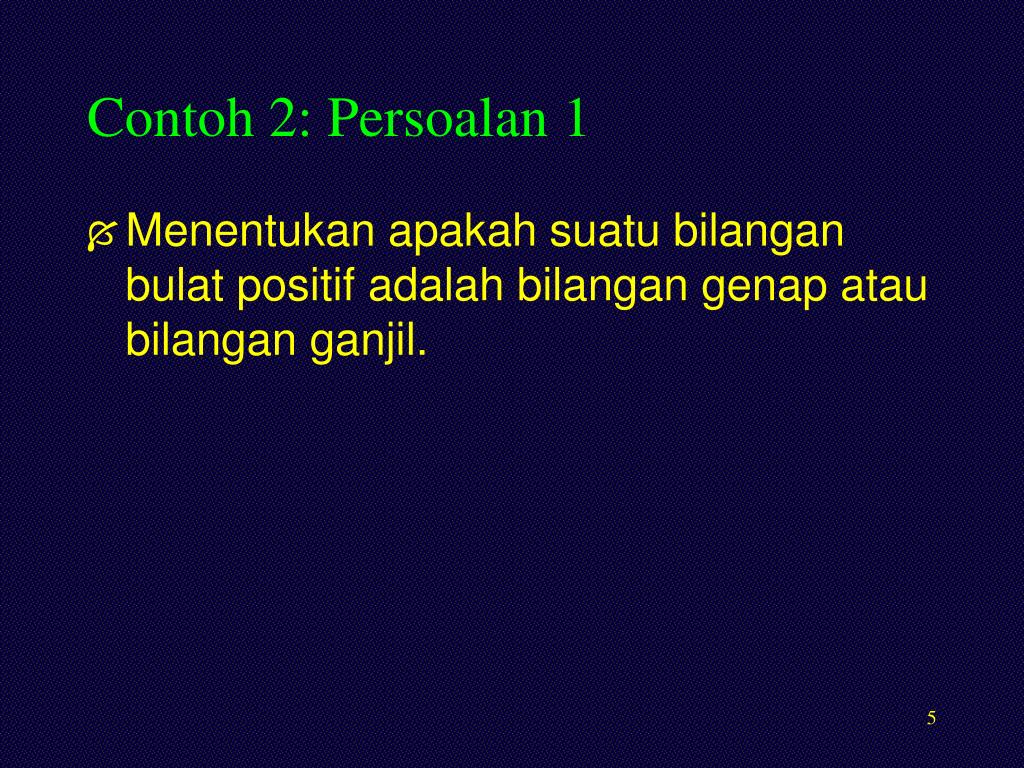

Contoh 2: Persoalan 1

  • Menentukan apakah suatu bilangan bulat positif adalah bilangan genap atau bilangan ganjil.


Contoh algoritma persoalan 1 menggunakan teks bebas

Contoh Algoritma Persoalan 1: Menggunakan Teks Bebas

  • Bagi bilangan dengan bilangan 2

  • Hitung sisa hasil bagi pada langkah 1.

  • Bila sisa hasil bagi sama dengan 0 maka bilangan itu adalah bilangan genap tetapi bila sisa hasil bagi sama dengan 1 maka bilangan itu adalah bilangan ganjil.


Contoh algoritma persoalan 1 menggunakan pseudocode

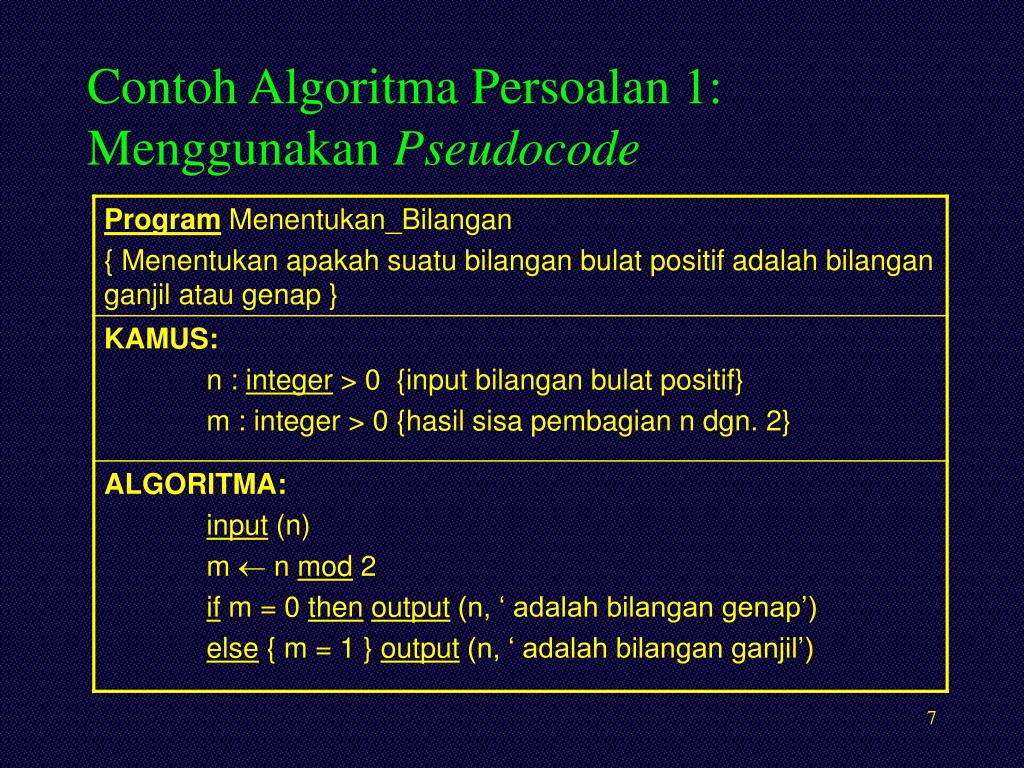

Contoh Algoritma Persoalan 1:Menggunakan Pseudocode


Contoh algoritma persoalan 1 menggunakan flowchart

A

Start

m = 0

input (n)

Tidak

m = n mod 2

{ Hitung sisa bagi n dengan 2 }

output (‘Genap’)

output (‘Ganjil’)

End

A

Contoh Algoritma Persoalan 1:Menggunakan Flowchart

Keterangan:

n : integer > 0

m : integer > 0

Ya


Flowchart bagan alir

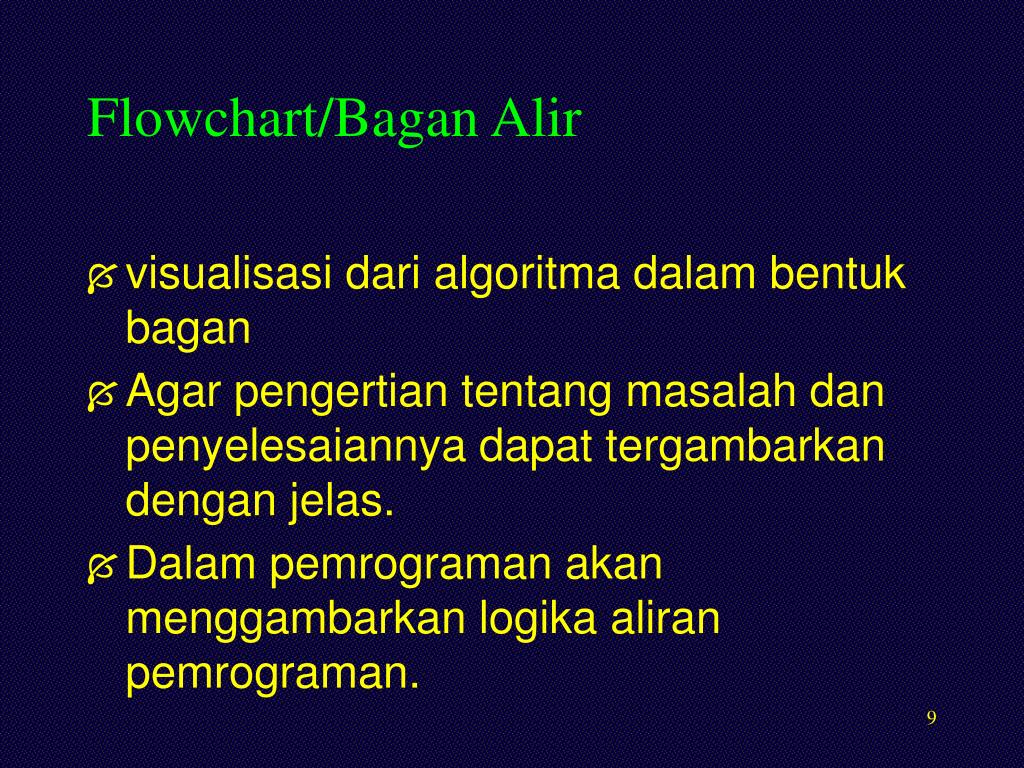

Flowchart/Bagan Alir

  • visualisasi dari algoritma dalam bentuk bagan

  • Agar pengertian tentang masalah dan penyelesaiannya dapat tergambarkan dengan jelas.

  • Dalam pemrograman akan menggambarkan logika aliran pemrograman.


Bagan alir flowchart

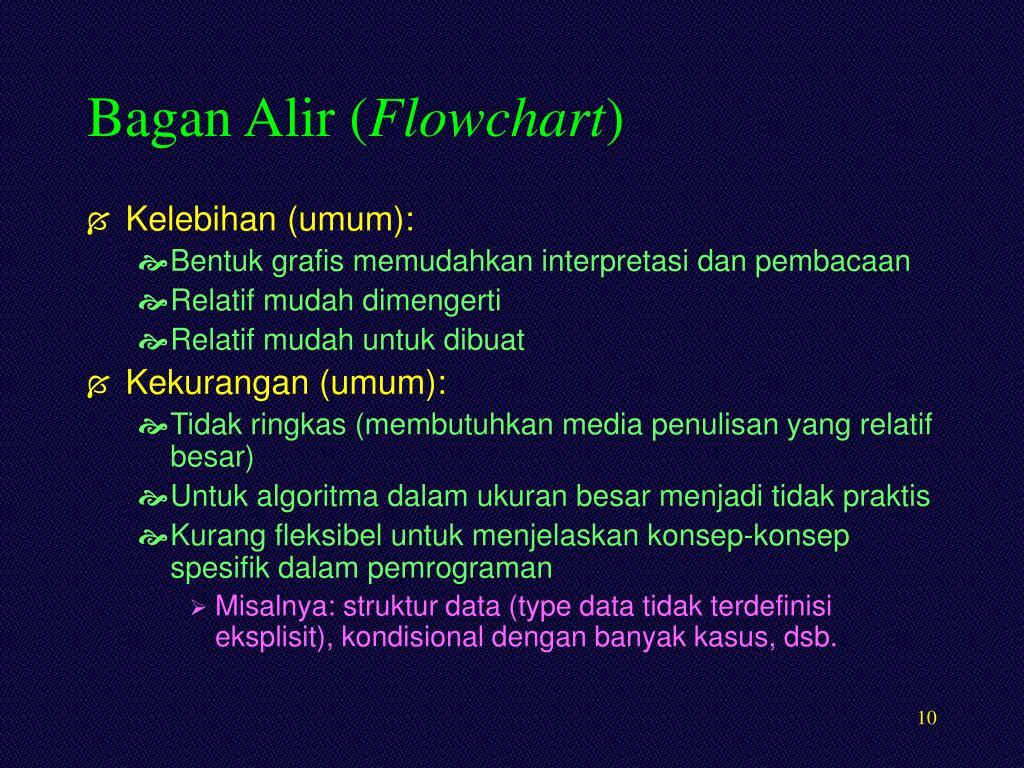

Bagan Alir (Flowchart)

  • Kelebihan (umum):

    • Bentuk grafis memudahkan interpretasi dan pembacaan

    • Relatif mudah dimengerti

    • Relatif mudah untuk dibuat

  • Kekurangan (umum):

    • Tidak ringkas (membutuhkan media penulisan yang relatif besar)

    • Untuk algoritma dalam ukuran besar menjadi tidak praktis

    • Kurang fleksibel untuk menjelaskan konsep-konsep spesifik dalam pemrograman

      • Misalnya: struktur data (type data tidak terdefinisi eksplisit), kondisional dengan banyak kasus, dsb.


Manfaat bagan alir

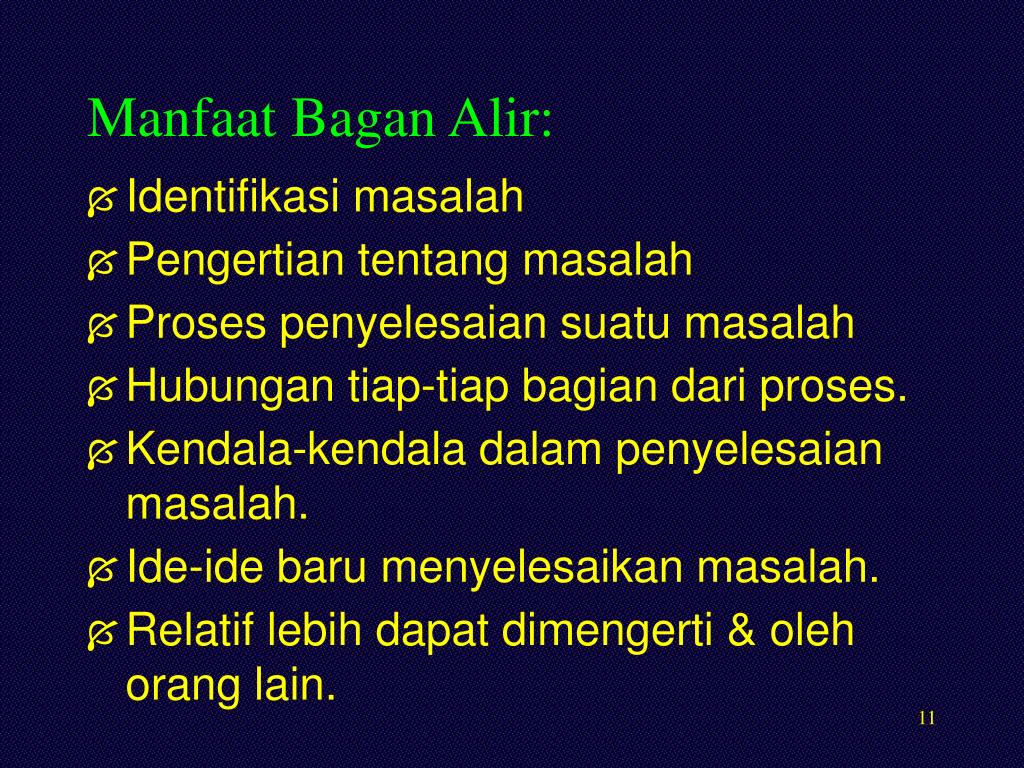

Manfaat Bagan Alir:

  • Identifikasi masalah

  • Pengertian tentang masalah

  • Proses penyelesaian suatu masalah

  • Hubungan tiap-tiap bagian dari proses.

  • Kendala-kendala dalam penyelesaian masalah.

  • Ide-ide baru menyelesaikan masalah.

  • Relatif lebih dapat dimengerti & oleh orang lain.


Simbol flowchart 1

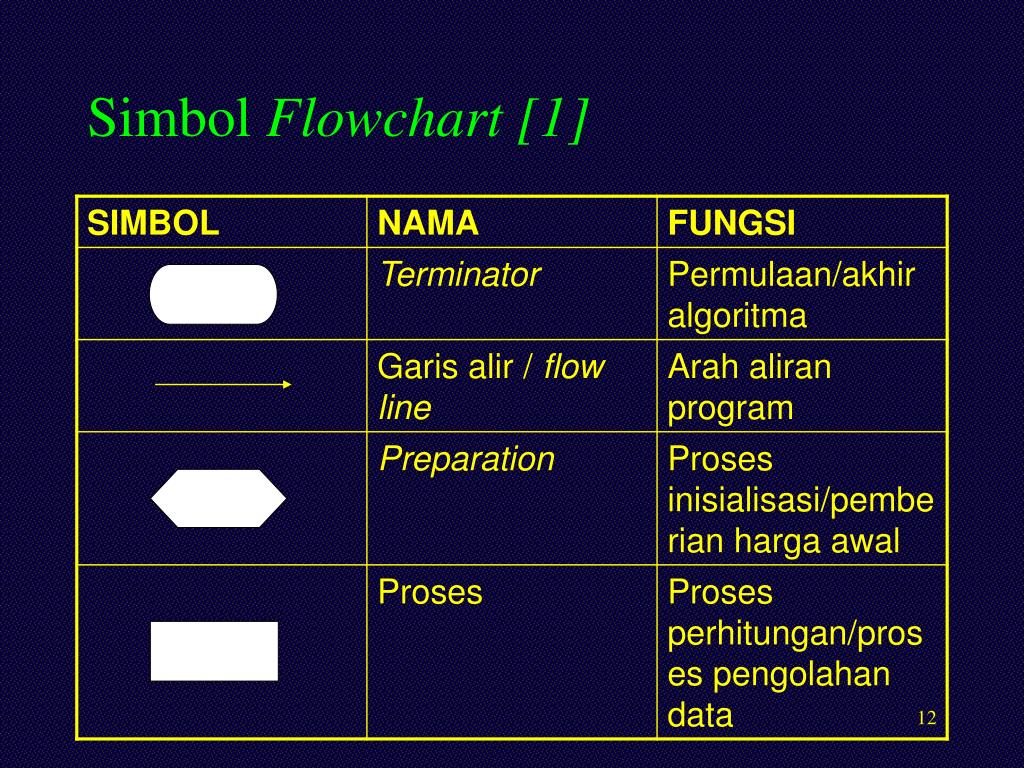

Simbol Flowchart [1]


Simbol flowchart 2

Simbol Flowchart [2]


Simbol flowchart 3

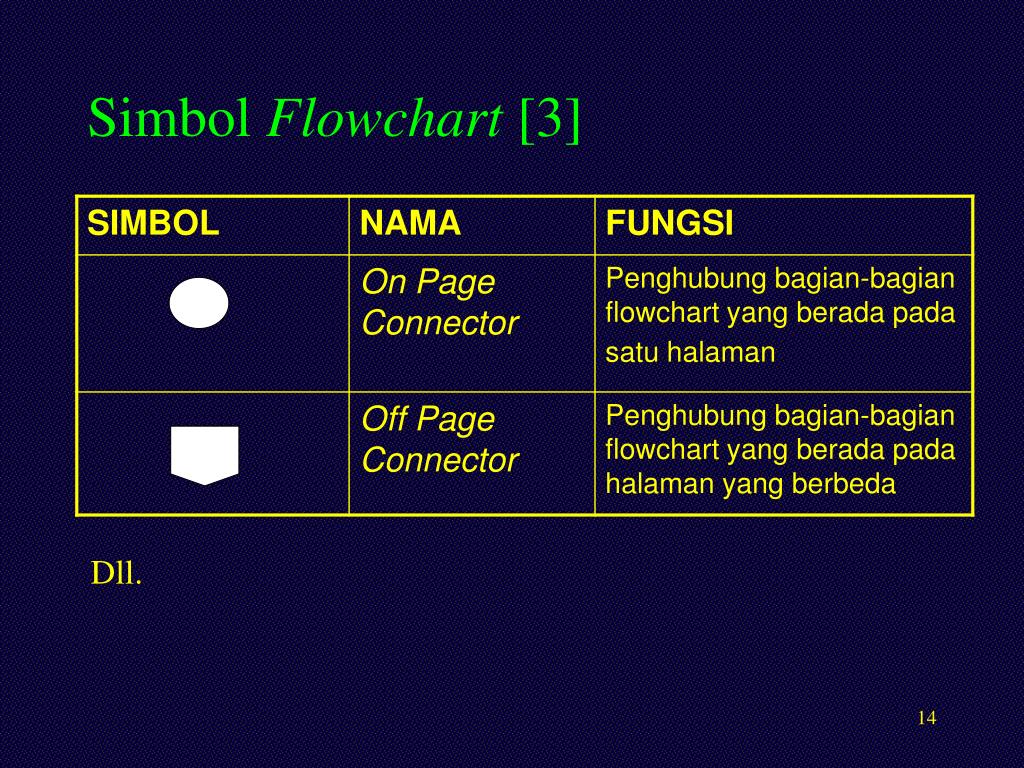

Simbol Flowchart [3]

Dll.


Kontrol struktur

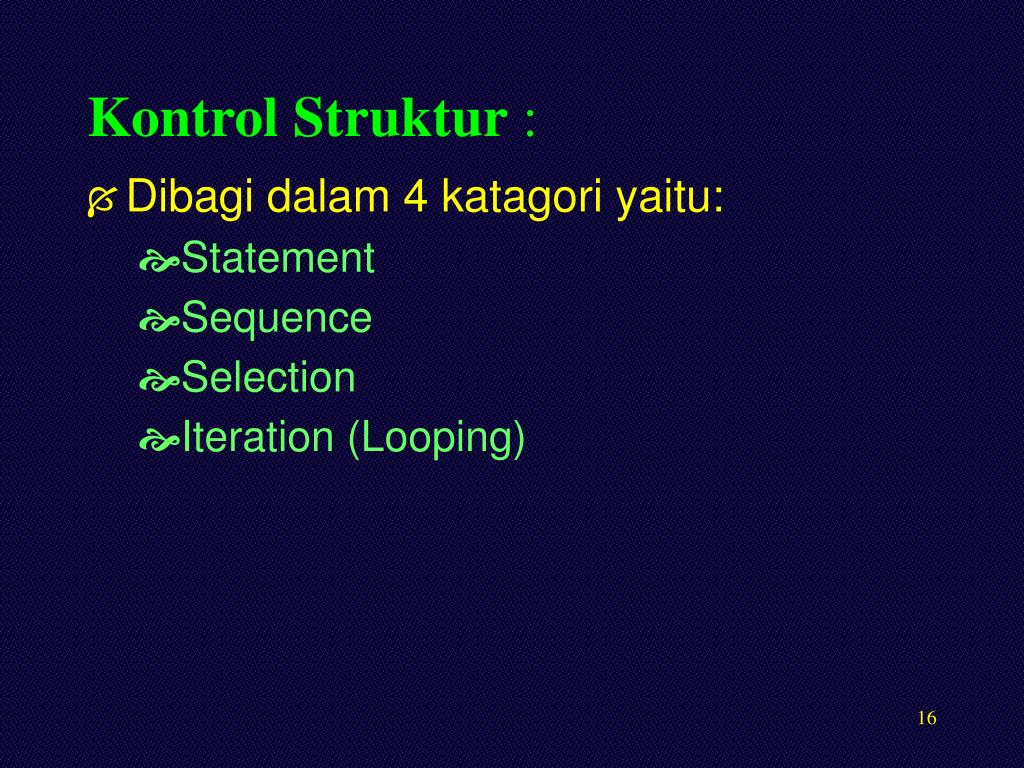

Kontrol Struktur :

  • Dibagi dalam 4 katagori yaitu:

    • Statement

    • Sequence

    • Selection

    • Iteration (Looping)


Statement

Statement:

  • Control berupa instruksi/perintah yang harus dikerjakan oleh komputer.

  • Setiap bahasa pemrograman memiliki instruksi yang berlainan.


Sequence

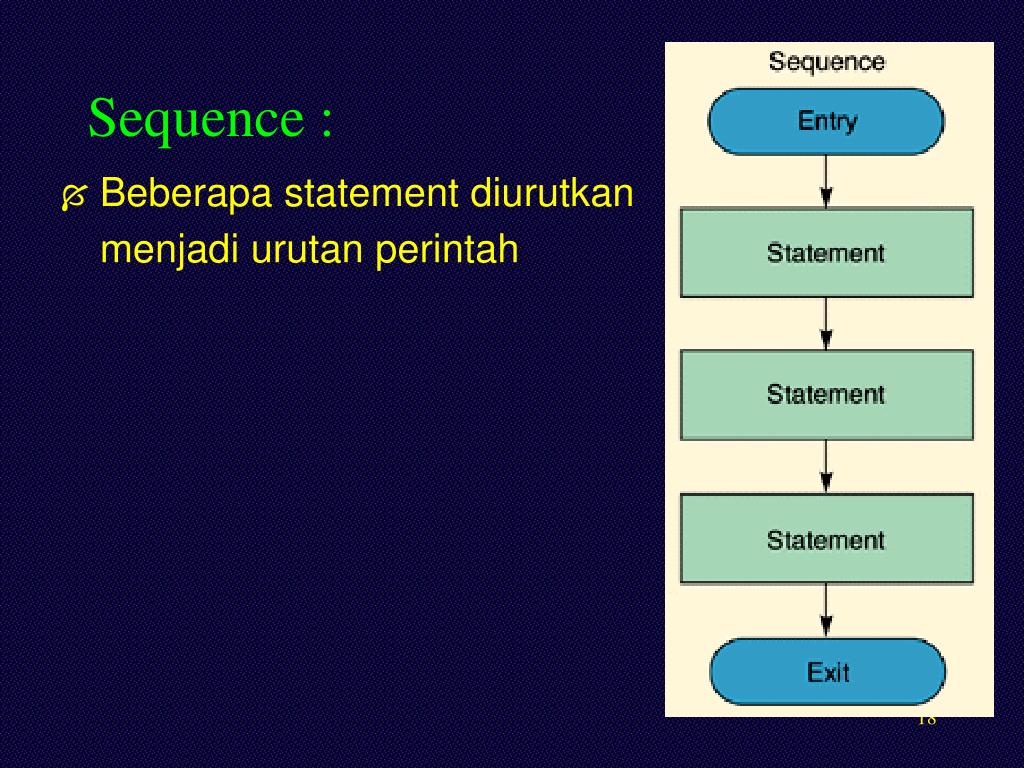

Sequence :

  • Beberapa statement diurutkan

    menjadi urutan perintah


Selection if then else

Selection (IF/THEN/ELSE):

  • pemilihan 2 kemungkinan berdasarkan evaluasi dari suatu expresi, dapat benar (true) atau salah (False).


Iteration looping

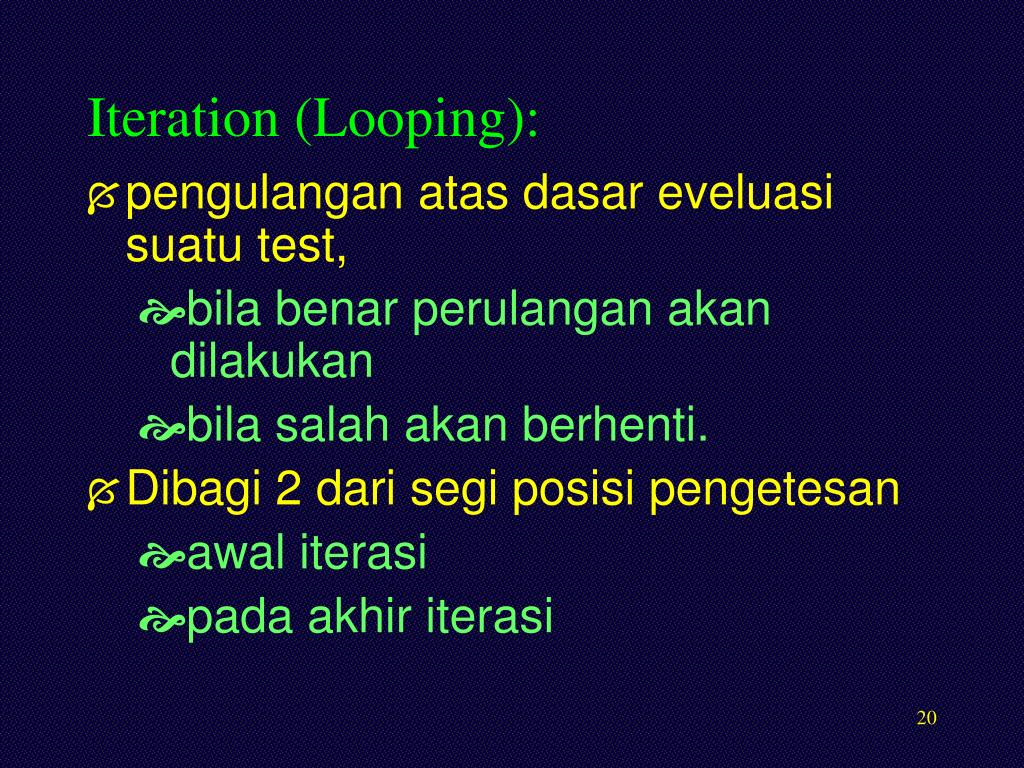

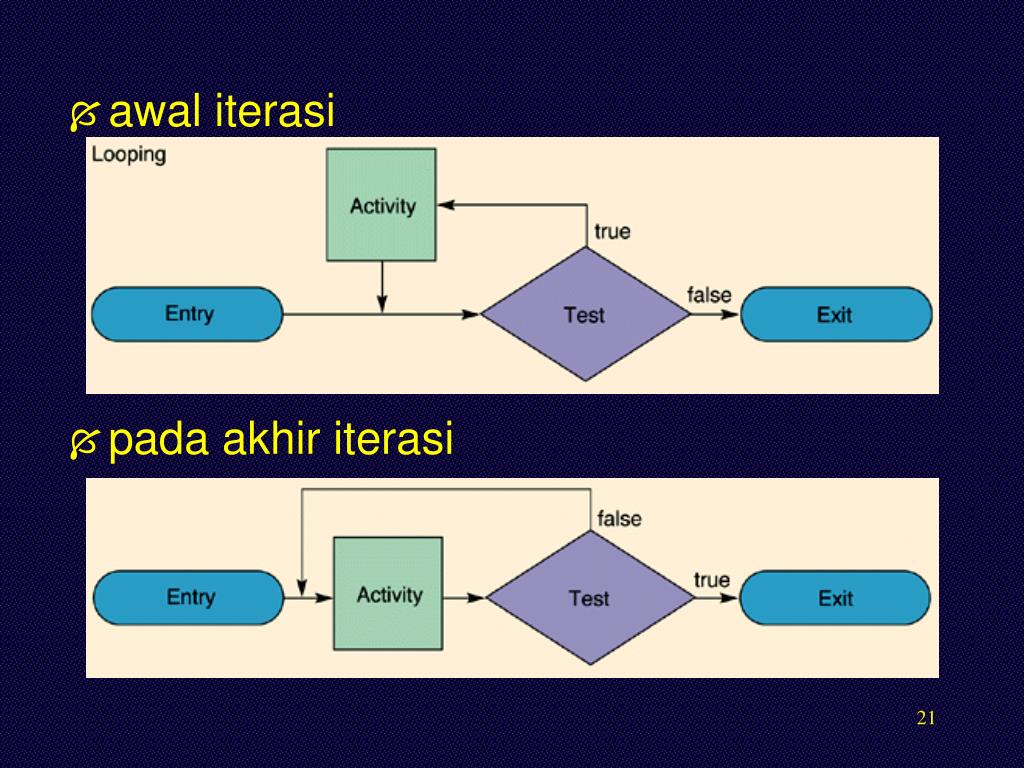

Iteration (Looping):

  • pengulangan atas dasar eveluasi suatu test,

    • bila benar perulangan akan dilakukan

    • bila salah akan berhenti.

  • Dibagi 2 dari segi posisi pengetesan

    • awal iterasi

    • pada akhir iterasi


Algoritma

awal iterasi

pada akhir iterasi


Program terstruktur

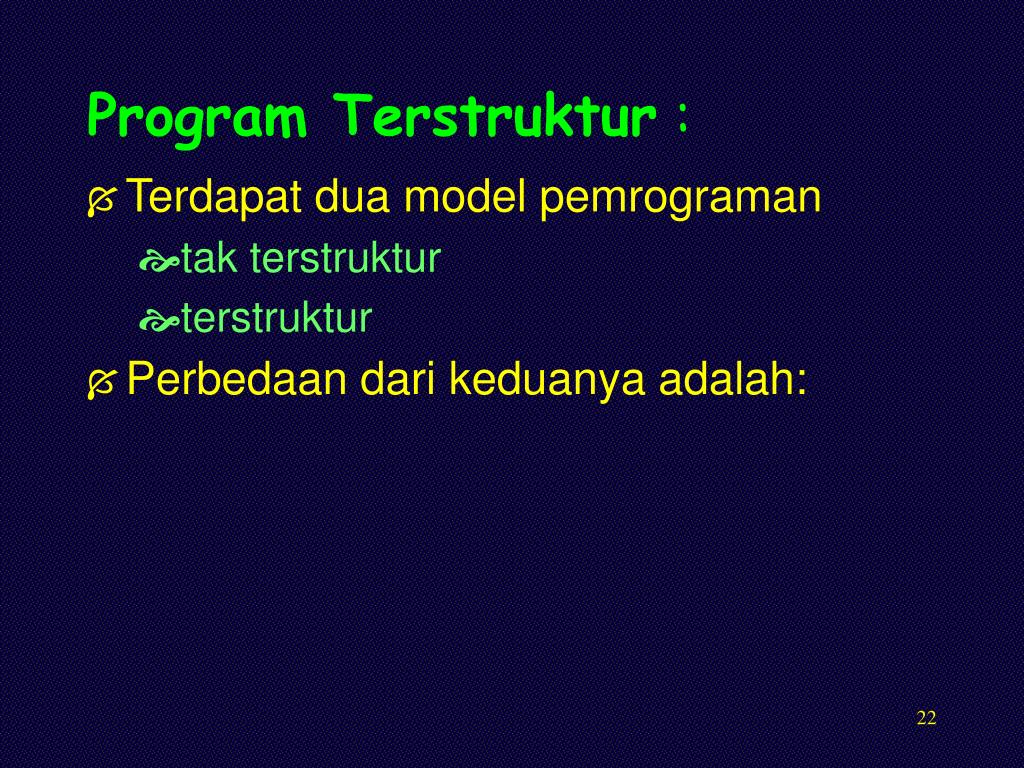

Program Terstruktur :

  • Terdapat dua model pemrograman

    • tak terstruktur

    • terstruktur

  • Perbedaan dari keduanya adalah:


Program tak terstruktur

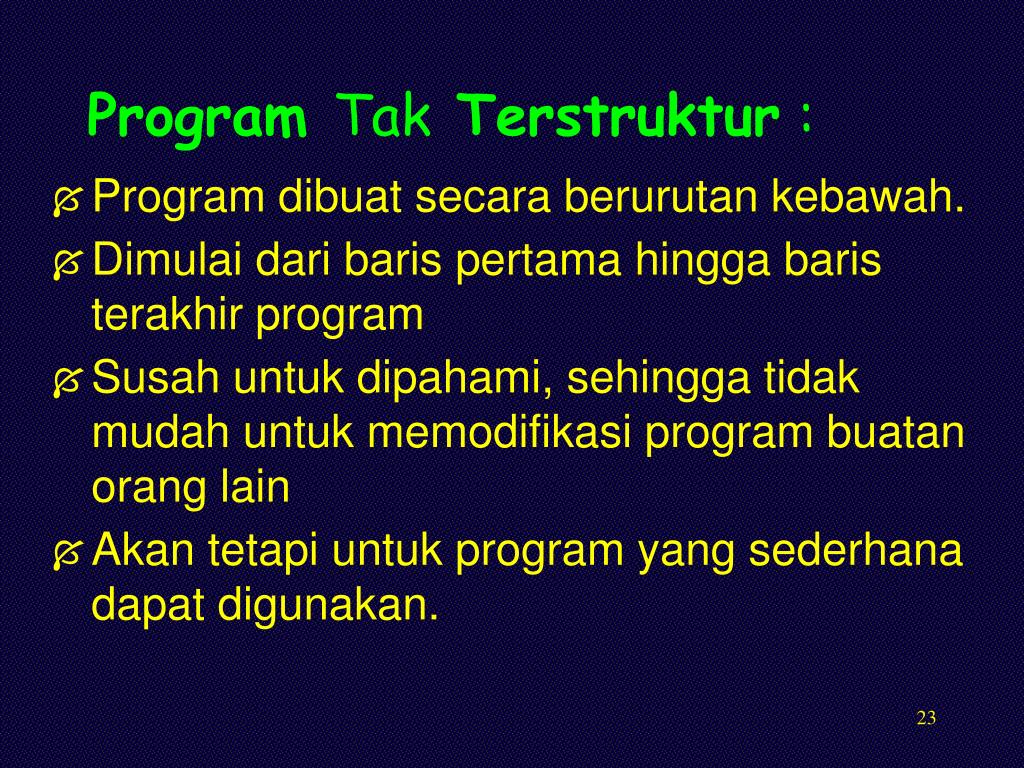

Program Tak Terstruktur :

  • Program dibuat secara berurutan kebawah.

  • Dimulai dari baris pertama hingga baris terakhir program

  • Susah untuk dipahami, sehingga tidak mudah untuk memodifikasi program buatan orang lain

  • Akan tetapi untuk program yang sederhana dapat digunakan.


Program terstruktur1

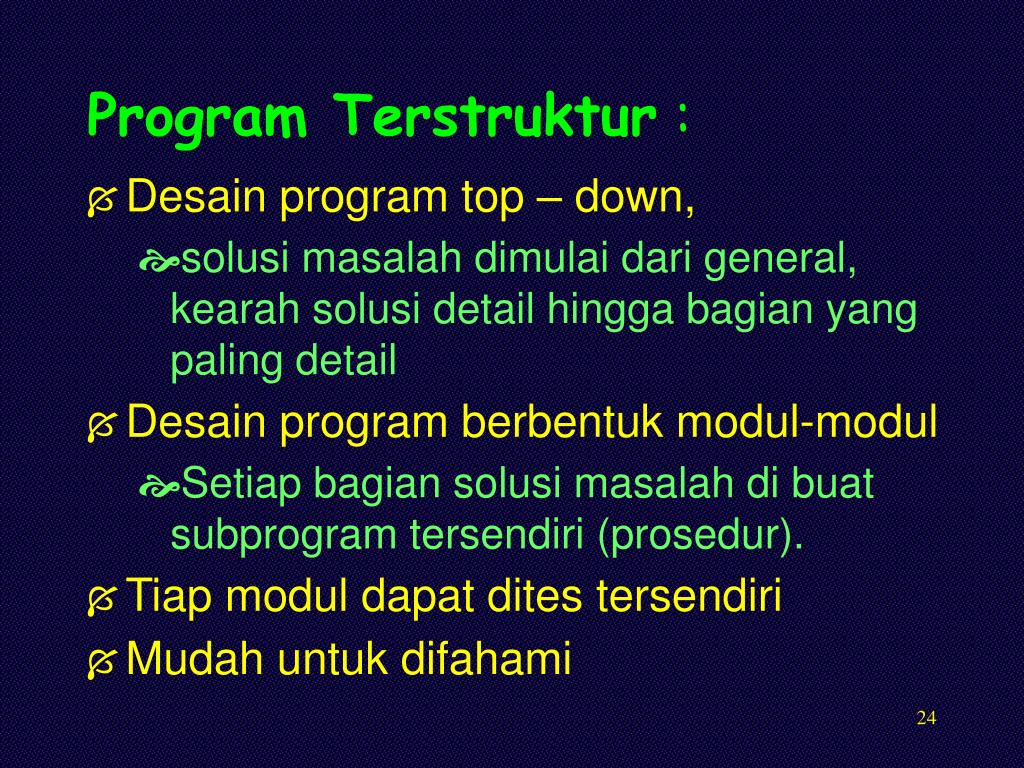

Program Terstruktur :

  • Desain program top – down,

    • solusi masalah dimulai dari general, kearah solusi detail hingga bagian yang paling detail

  • Desain program berbentuk modul-modul

    • Setiap bagian solusi masalah di buat subprogram tersendiri (prosedur).

  • Tiap modul dapat dites tersendiri

  • Mudah untuk difahami


Contoh program linear regresi

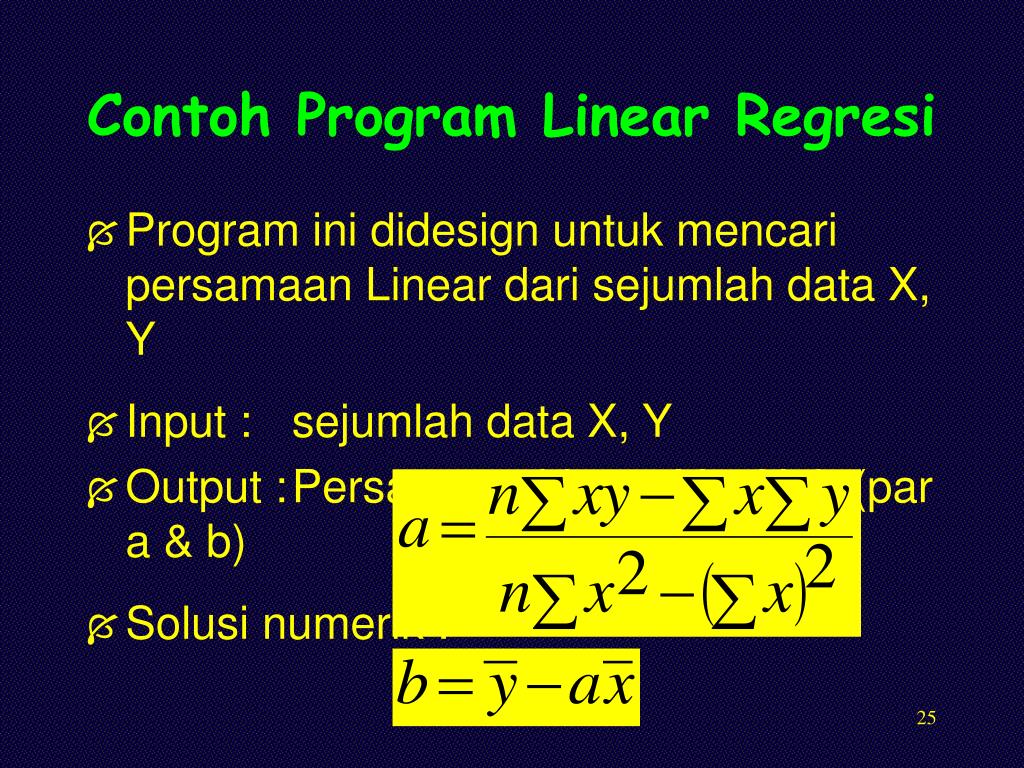

Contoh Program Linear Regresi

  • Program ini didesign untuk mencari persamaan Linear dari sejumlah data X, Y

  • Input : sejumlah data X, Y

  • Output :Persamaan Linear Y=aX+b (par a & b)

  • Solusi numerik :


Design variable yang digunakan

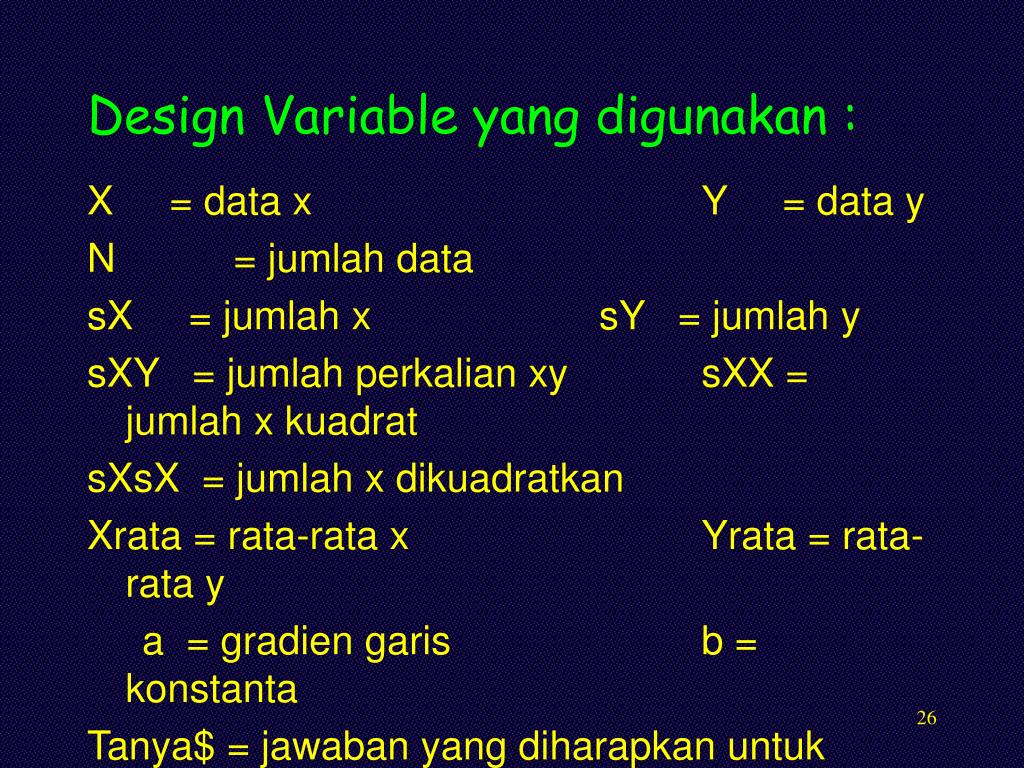

Design Variable yang digunakan :

X = data x Y = data y

N = jumlah data

sX = jumlah xsY = jumlah y

sXY = jumlah perkalian xysXX = jumlah x kuadrat

sXsX = jumlah x dikuadratkan

Xrata = rata-rata xYrata = rata-rata y

a = gradien garisb = konstanta

Tanya$ = jawaban yang diharapkan untuk mengulangi proses input data atau melanjutkan proses hingga selesai (Y/T)


Unstructured program

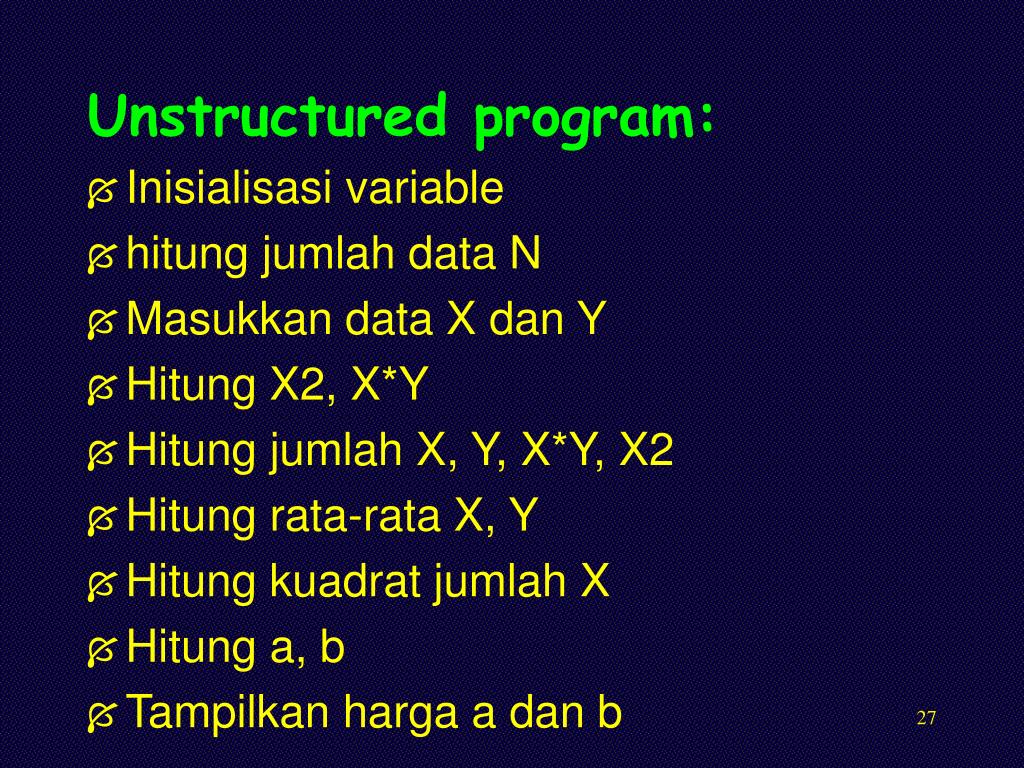

Unstructured program:

  • Inisialisasi variable

  • hitung jumlah data N

  • Masukkan data X dan Y

  • Hitung X2, X*Y

  • Hitung jumlah X, Y, X*Y, X2

  • Hitung rata-rata X, Y

  • Hitung kuadrat jumlah X

  • Hitung a, b

  • Tampilkan harga a dan b


Unstructured program cont

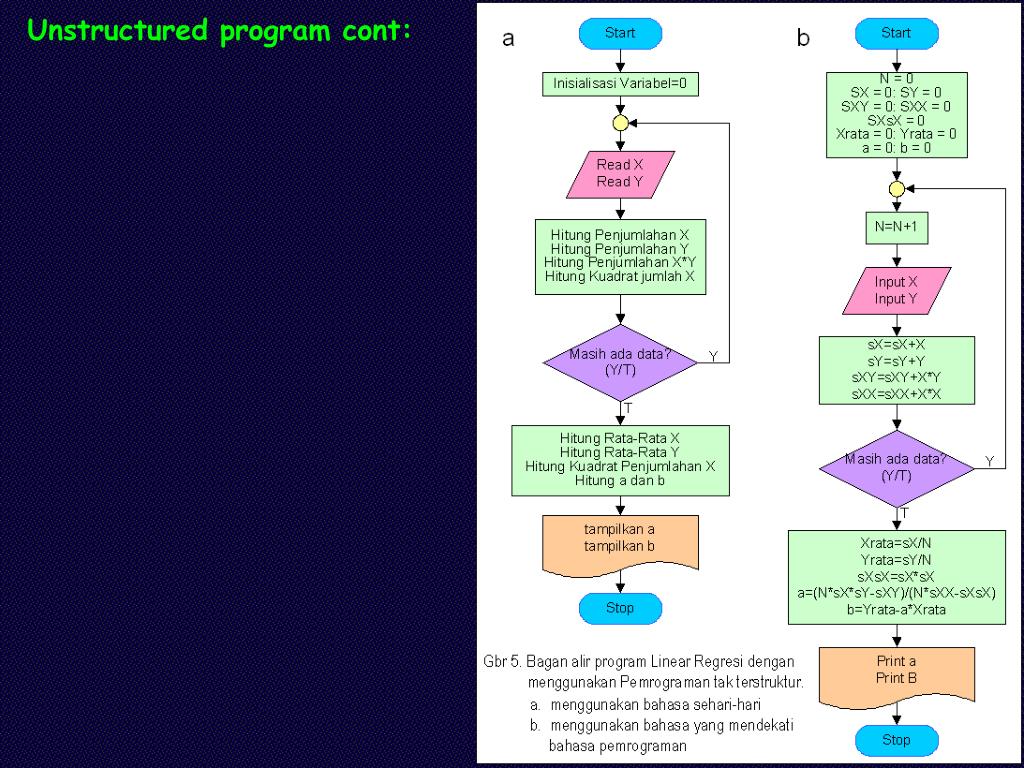

Unstructured program cont:


Structured program

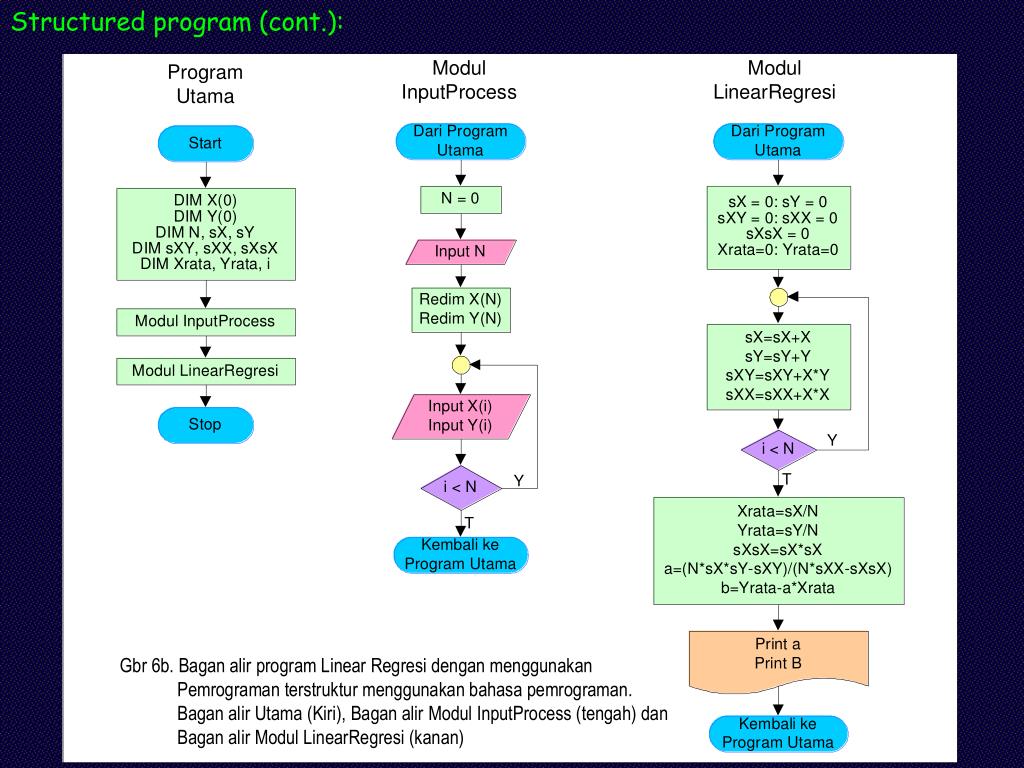

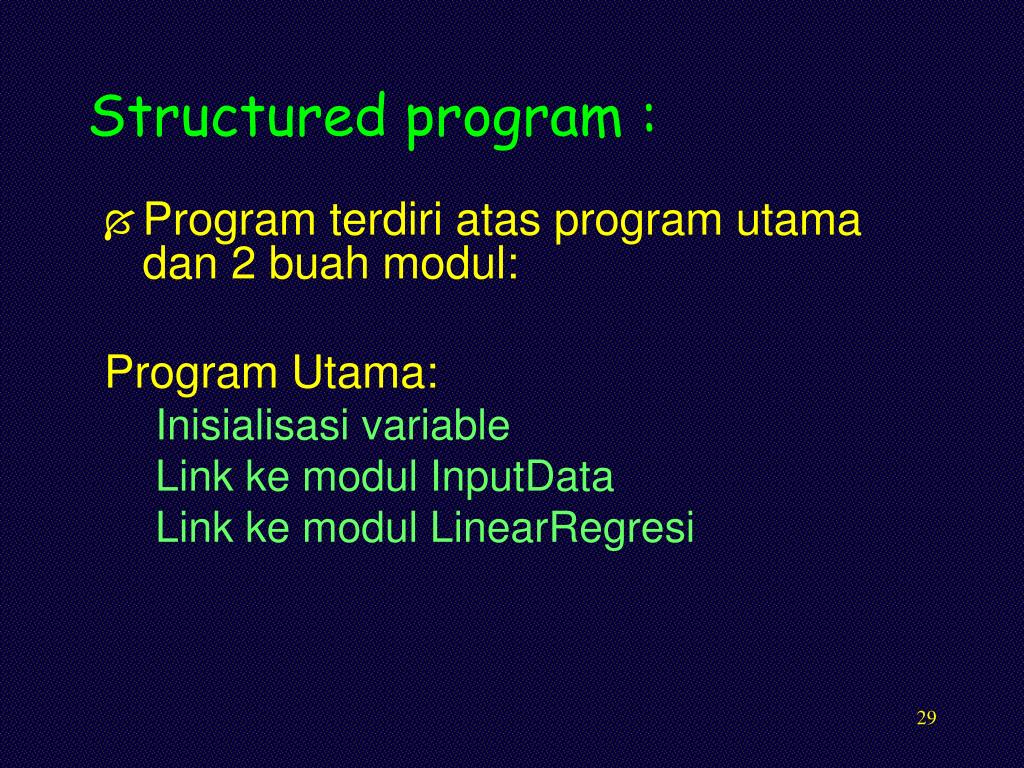

Structured program :

  • Program terdiri atas program utama dan 2 buah modul:

    Program Utama:

    Inisialisasi variable

    Link ke modul InputData

    Link ke modul LinearRegresi


Structured program cont

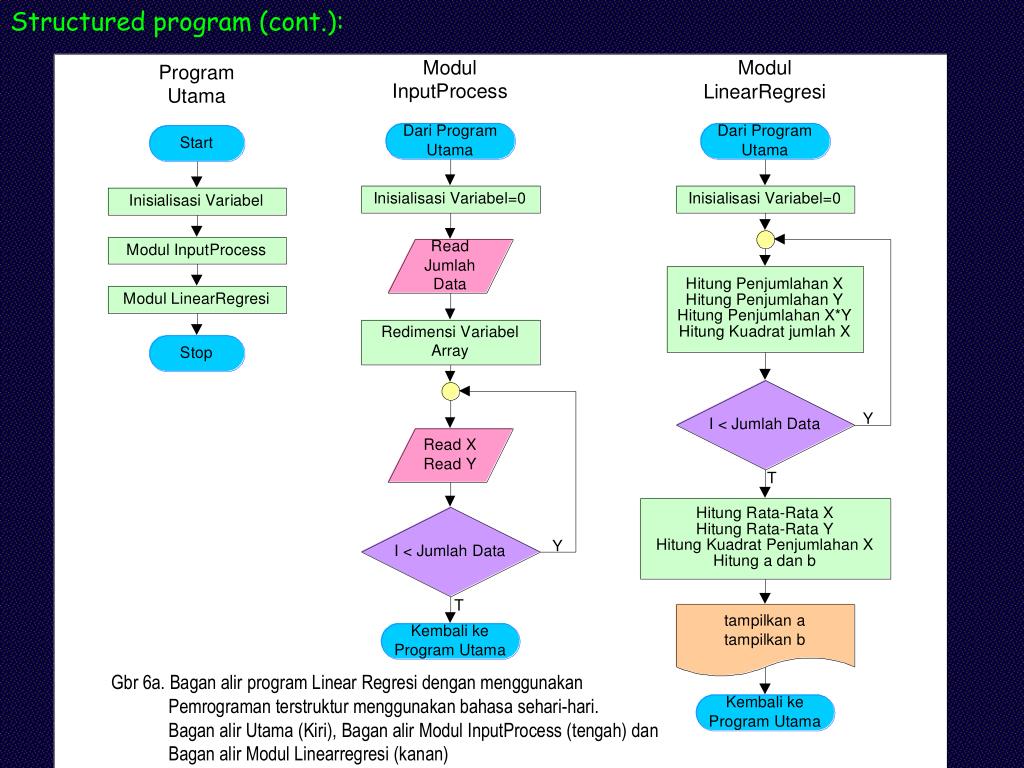

Structured program (cont.):

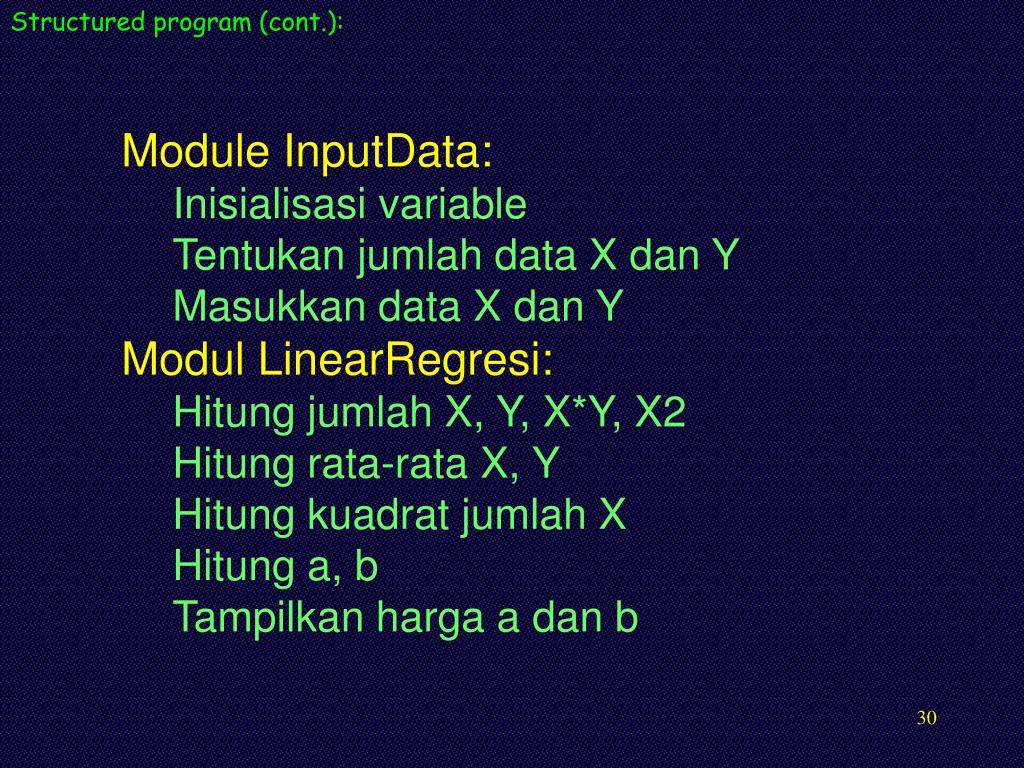

Module InputData:

Inisialisasi variable

Tentukan jumlah data X dan Y

Masukkan data X dan Y

Modul LinearRegresi:

Hitung jumlah X, Y, X*Y, X2

Hitung rata-rata X, Y

Hitung kuadrat jumlah X

Hitung a, b

Tampilkan harga a dan b


Algoritma

Structured program (cont.):


Algoritma

Structured program (cont.):


Dokumentasi

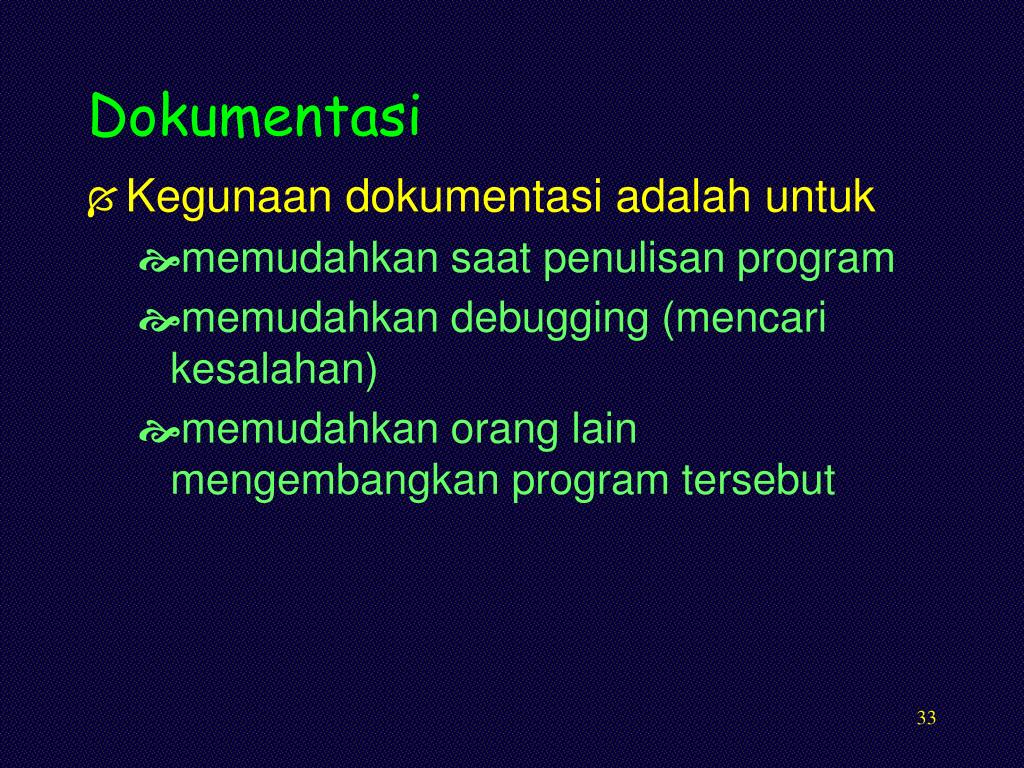

Dokumentasi

  • Kegunaan dokumentasi adalah untuk

    • memudahkan saat penulisan program

    • memudahkan debugging (mencari kesalahan)

    • memudahkan orang lain mengembangkan program tersebut


Dokumentasi1

Dokumentasi

  • Bagian yang perlu dibuat dokumentasinya:

    • Input, output

    • Komentar-komentar proses utamanya

    • Penjelasan setiap variable (terutama input & output)

    • Bagan alirnya.

    • Tanggal modifikasi, dan nama programer

    • Spesifikasi program

    • Buku manualnya

    • Program Help


Algoritma

LOGIKA (BOOLEAN)


If then else

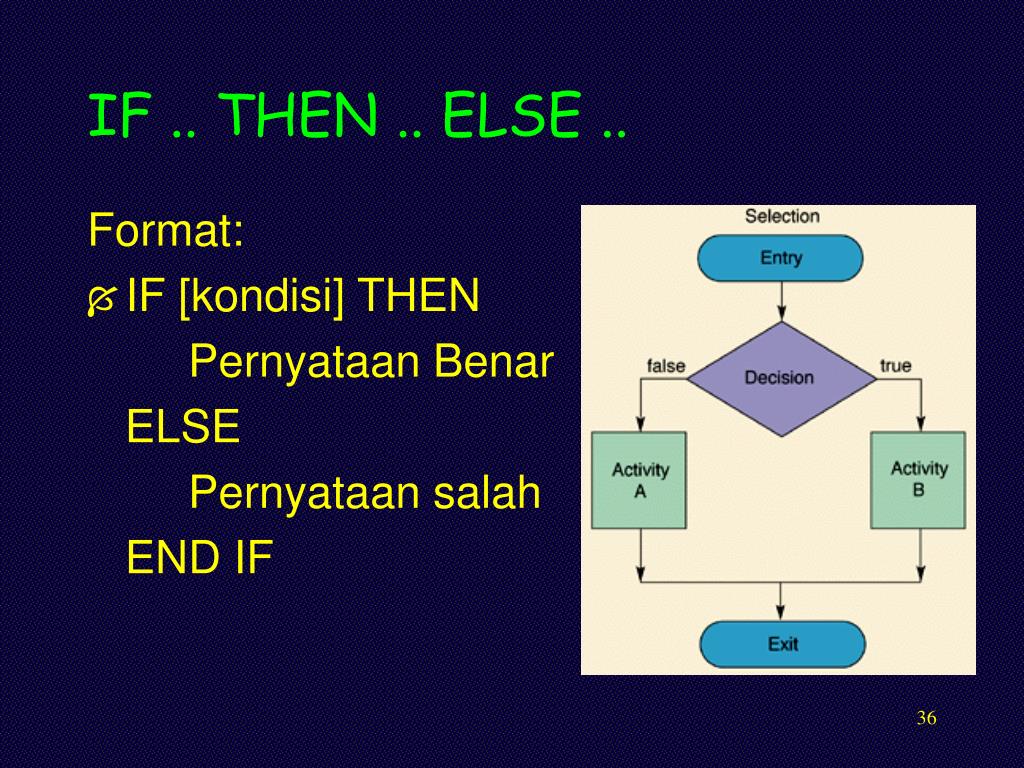

IF .. THEN .. ELSE ..

Format:

  • IF [kondisi] THEN

    Pernyataan Benar

    ELSE

    Pernyataan salah

    END IF


Ms excel

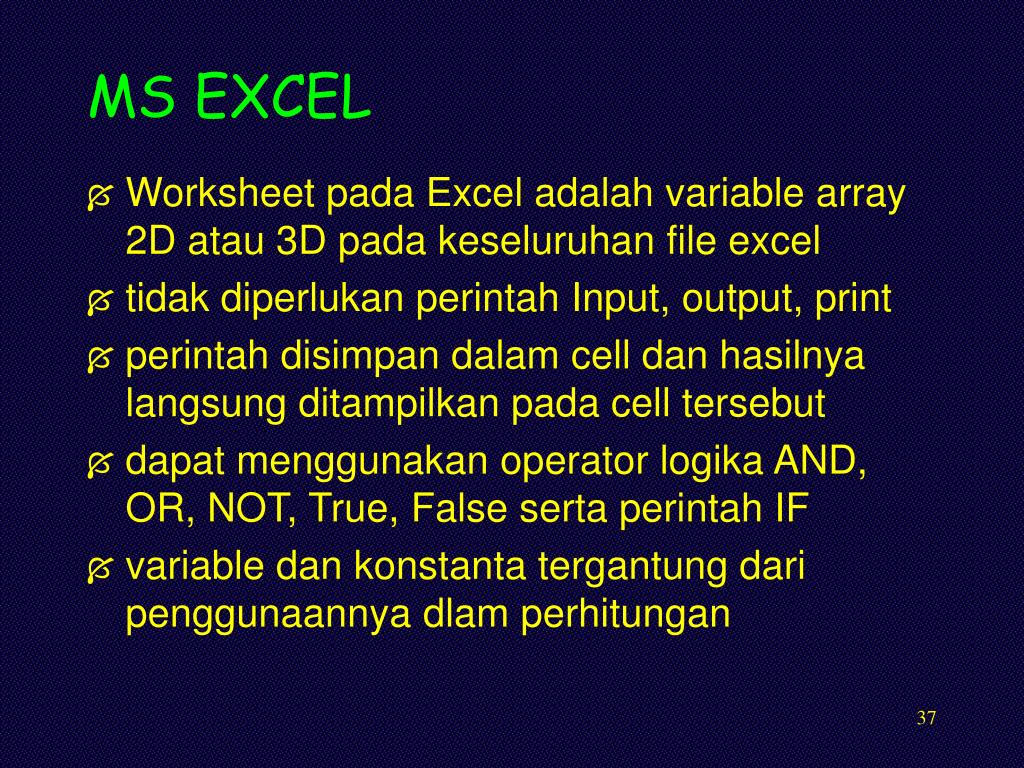

MS EXCEL

  • Worksheet pada Excel adalah variable array 2D atau 3D pada keseluruhan file excel

  • tidak diperlukan perintah Input, output, print

  • perintah disimpan dalam cell dan hasilnya langsung ditampilkan pada cell tersebut

  • dapat menggunakan operator logika AND, OR, NOT, True, False serta perintah IF

  • variable dan konstanta tergantung dari penggunaannya dlam perhitungan


Algoritma

  • Kolom (A s/d IV=256 kolom)

  • baris (1 s/d 65536)

  • sheet (max 255)

  • max array(255,65536,256)


If then else excel

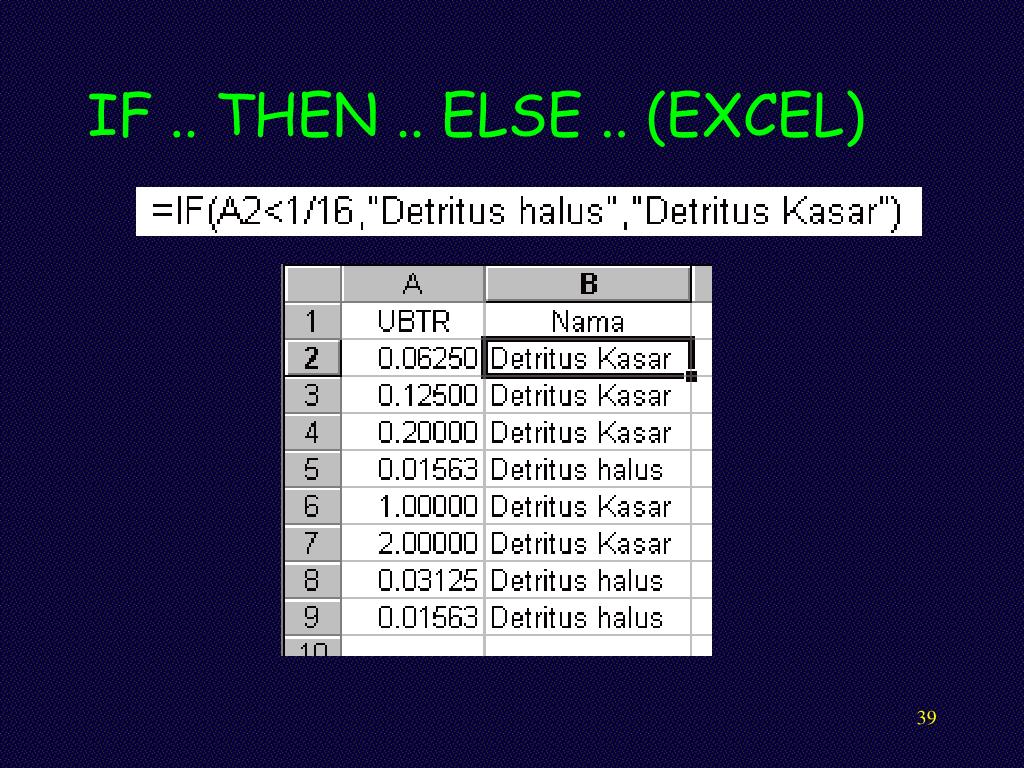

IF .. THEN .. ELSE .. (EXCEL)


If then

IF .. THEN ..

FORMAT:

  • IF [kondisi] THEN Pernyataan


If then excel

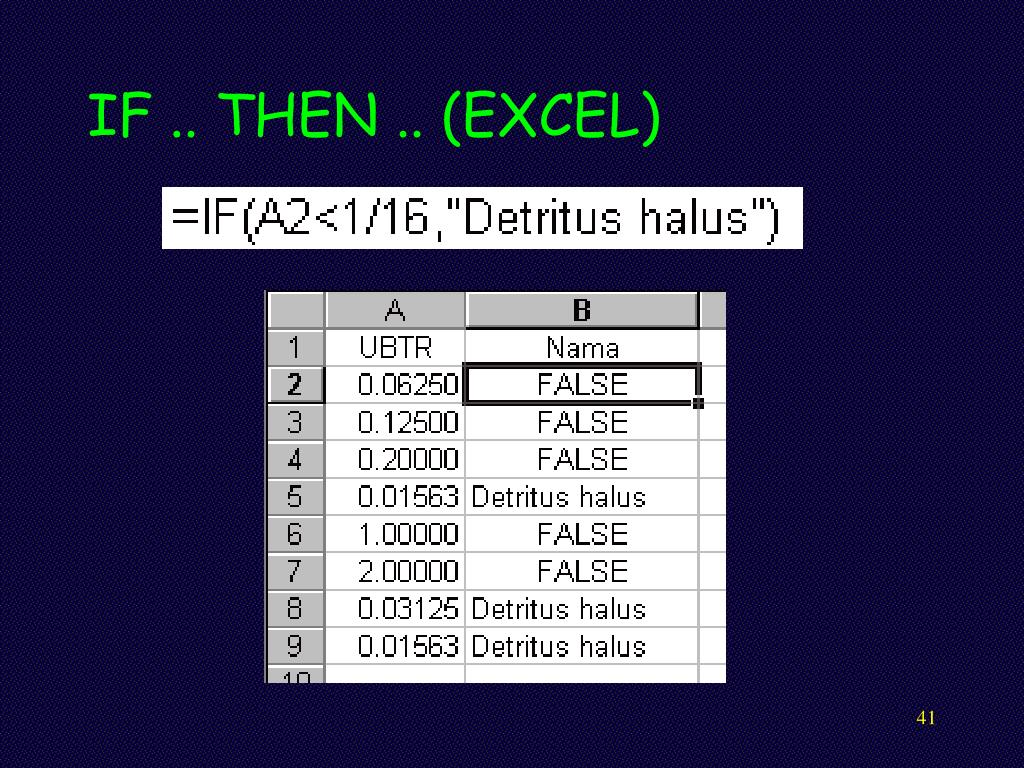

IF .. THEN .. (EXCEL)


If then else1

IF .. THEN .. ELSE ..

Format:

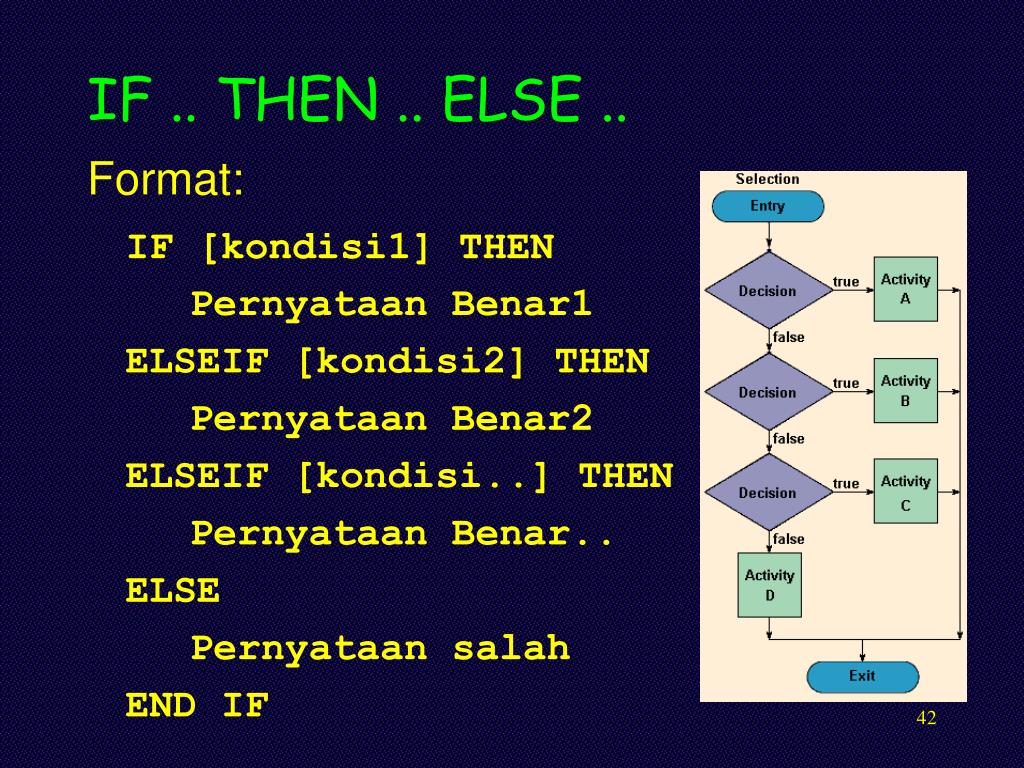

IF [kondisi1] THEN

Pernyataan Benar1

ELSEIF [kondisi2] THEN

Pernyataan Benar2

ELSEIF [kondisi..] THEN

Pernyataan Benar..

ELSE

Pernyataan salah

END IF


Algoritma

Contoh lain:

INPUT “Ukuran Butir”;UBTR

IF UBTR <= 1/256 THEN

PRINT “Batulempung”

ELSEIF UBTR<=1/16 THEN

PRINT “Batulanau”

ELSEIF UBTR<=2 THEN

PRINT “Batupasir”

ELSE

PRINT “Konglomerat/Breksi”

END IF


Select case

SELECT.. CASE

  • Format:

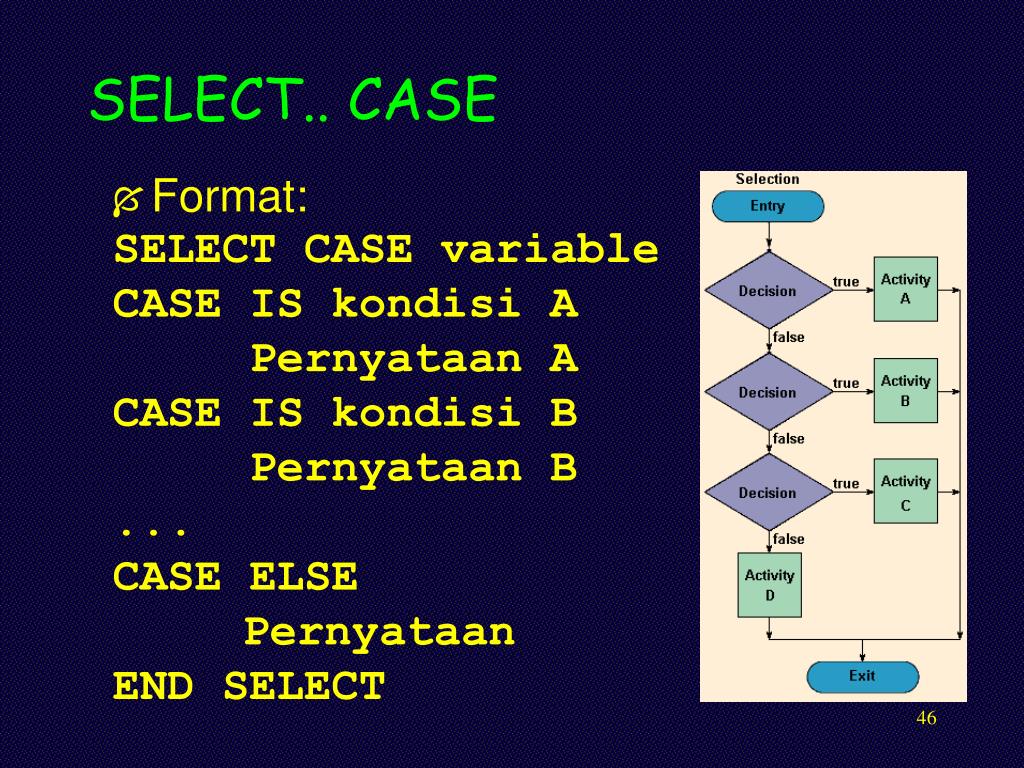

    SELECT CASE variable

    CASE IS kondisi A

    Pernyataan A

    CASE IS kondisi B

    Pernyataan B

    ...

    CASE ELSE

    Pernyataan

    END SELECT


Select case1

SELECT.. CASE

  • Format:

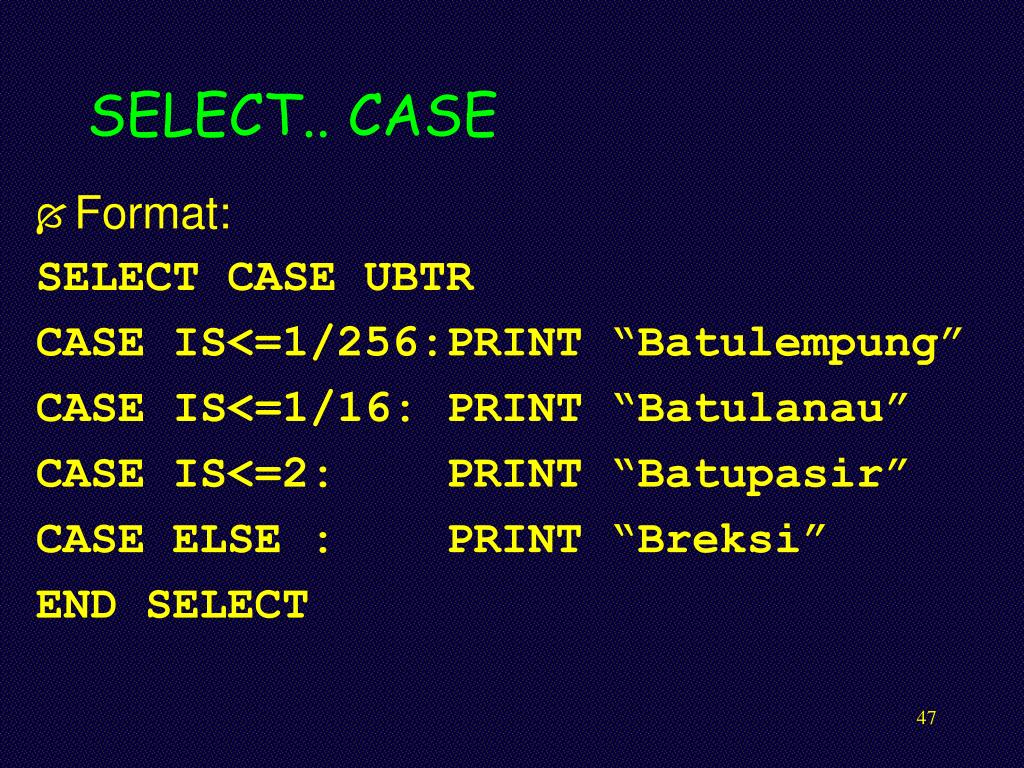

    SELECT CASE UBTR

    CASE IS<=1/256:PRINT “Batulempung”

    CASE IS<=1/16: PRINT “Batulanau”

    CASE IS<=2: PRINT “Batupasir”

    CASE ELSE : PRINT “Breksi”

    END SELECT


Logical evaluation using boolean operator

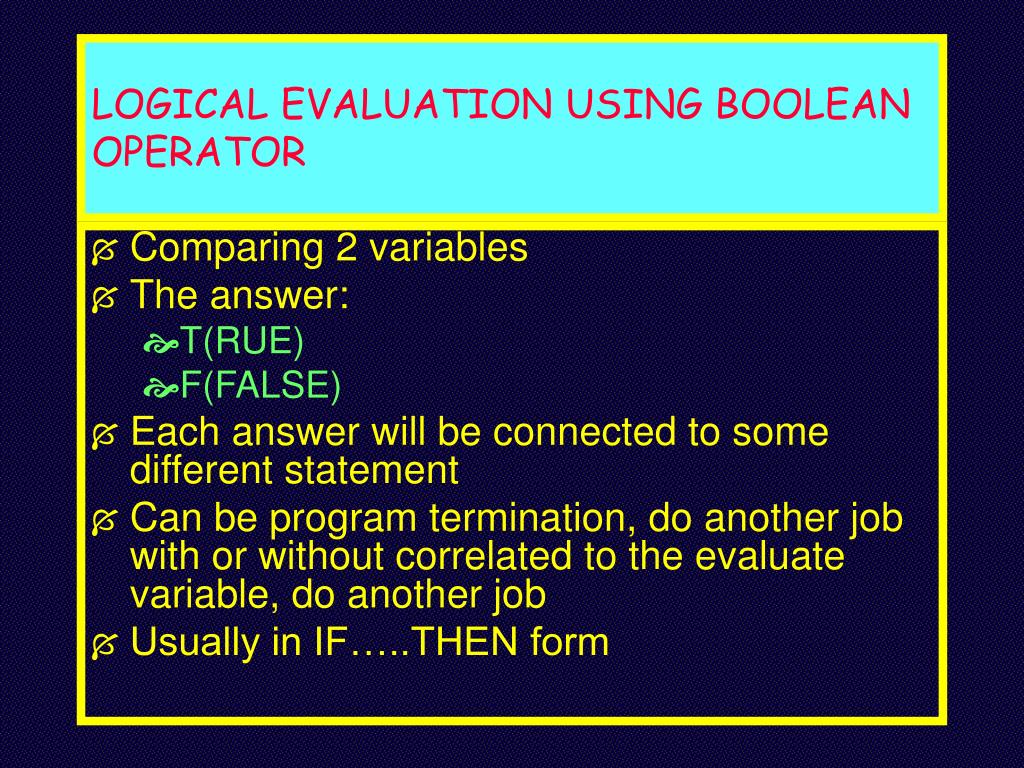

LOGICAL EVALUATION USING BOOLEAN OPERATOR

  • Comparing 2 variables

  • The answer:

    • T(RUE)

    • F(FALSE)

  • Each answer will be connected to some different statement

  • Can be program termination, do another job with or without correlated to the evaluate variable, do another job

  • Usually in IF…..THEN form


Boolean truth table

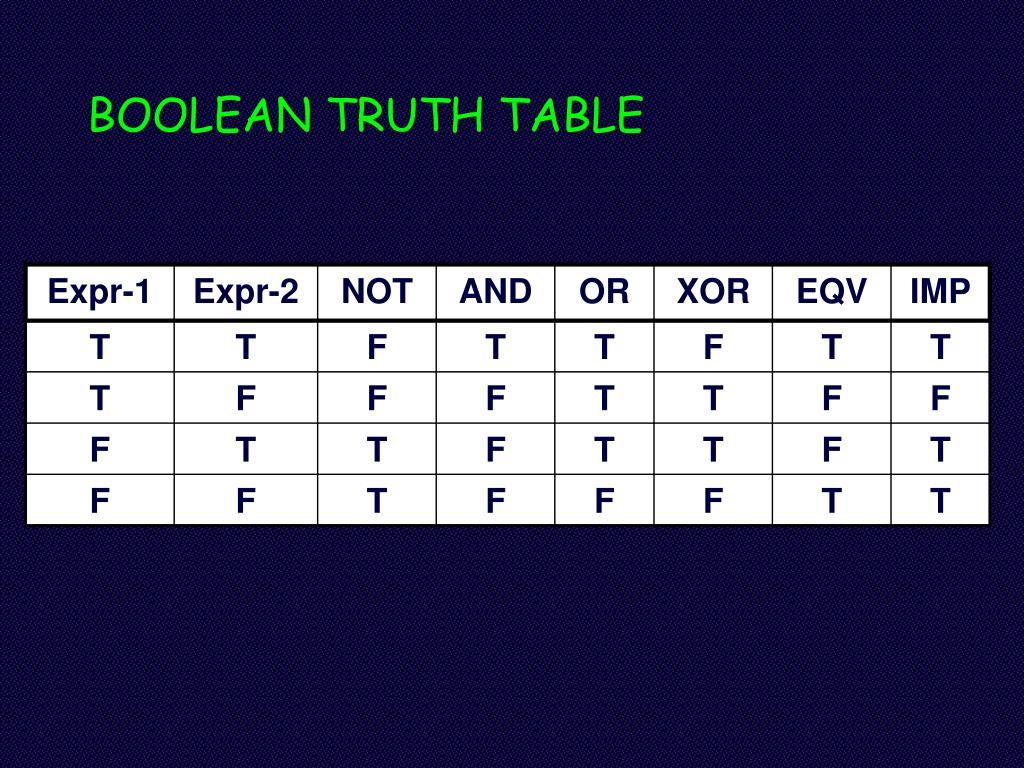

BOOLEAN TRUTH TABLE


Boolean algebra

BOOLEAN ALGEBRA

  • A Boolean operator can be completely described using a truth table.

  • The truth table for the Boolean operators AND and OR are shown at the right.

  • The AND operator is also known as a Boolean product. The OR operator is the Boolean sum.


Boolean algebra1

BOOLEAN ALGEBRA

  • The truth table for the Boolean NOT operator is shown at the right.

  • The NOT operation is most often designated by an over bar. It is sometimes indicated by a prime mark ( ‘ ) or an “elbow” ().


Boolean algebra2

BOOLEAN ALGEBRA

  • A Boolean operator can be expressing as a vent diagram

  • Suppose have 2 different lithology: Limestone and Sandstone:


Searching not

Searching: NOT

  • Search: Sandstone

  • Search: Limestone


Searching

Searching:

  • Search: AND

  • Search: OR


Boolean algebra3

BOOLEAN ALGEBRA

  • Digital computers contain circuits that implement Boolean functions.

  • The simpler that we can make a Boolean function, the smaller the circuit that will result.

    • Simpler circuits are cheaper to build, consume less power, and run faster than complex circuits.

  • With this in mind, we always want to reduce our Boolean functions to their simplest form.

  • There are a number of Boolean identities that help us to do this.


The boolean operator electrical

The Boolean operator (electrical)

  • Can be representing as:

    • switch,

    • relay or

    • gate


The boolean and operator

The Boolean AND operator


The boolean or operator

The Boolean OR operator


The boolean not operator

The Boolean NOT operator


Derivative boolean operator xor

Derivative Boolean operator (XOR)


Derivative boolean operator xnor eqv

Derivative Boolean operator (XNOR / EQV)
