  1. ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΚΑΙ ΣΧΕΔΙΑΣΜΟΣ ΠΟΛΥΒΗΜΑΤΙΚΩΝ ΠΕΡΙΣΤΡΕΦΟΜΕΝΩΝ ΑΞΟΝΩΝ ΜΕ ΧΡΗΣΗ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ANSYS Ακριβός Σωκράτης Επιβλέπων καθηγητής :Χρήστος Α. Παπαδόπουλος

  2. ΣΚΟΠΟΣ • Διερεύνηση των δυνατοτήτων του ANSYS σε δυναμική ανάλυση αξόνων • Επαλήθευση των αποτελεσμάτων του προγράμματος με τιμές αναφοράς • Σύγκριση της καταλληλότητας των μεθόδων 1D και 3D για τα διάφορα στάδια του σχεδιασμού

  3. ΠΡΩΤΗ ΠΡΟΣΕΓΓΙΣΗ • ΑΞΟΝΑΣ DeLaval • Δίσκος στο κέντρο αβαρούς άξονα, στηριγμένου σε ακλόνητα έδρανα

  4. ΜΟΝΤΕΛΟ ΑΞΟΝΑ ΣΤΟ ANSYS • M,C,K τα μητρώα μάζας, απόσβεσης και δυσκαμψίας • G γυροσκοπικό μητρώο • Β μητρώο δυσκαμψίας που εξαρτάται από την ω

  5. ΘΕΩΡΙΑ ΔΟΚΩΝ TIMOSHENKO • Συμβολή διατμητικών παραμορφώσεων • Μείωση Δυσκαμψίας σε σχέση με Euler-Bernoulli • Μείωση ιδιοσυχνοτήτων, ιδιαίτερα σε υψηλές ταχύτητες περιστροφής • Κατάλληλη για τη μελέτη κοντών αξόνων λ=L/r<10

  6. ΣΤΟΙΧΕΙΑ 1D • 1D • BEAM188 • MASS21 • COMBI214

  7. ΣΤΟΙΧΕΙΑ ΓΙΑ 3D ΑΝΑΛΥΣΗ • 3D • MESH200 • SOLID186 • COMBI214

  8. ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ANSYS • ΑΝΑΛΥΣΗ ΙΔΟΣΥΧΝΟΤΗΤΩΝ • Έυρεση ιδιοσυχνοτητων • Διάγραμμα Campbell

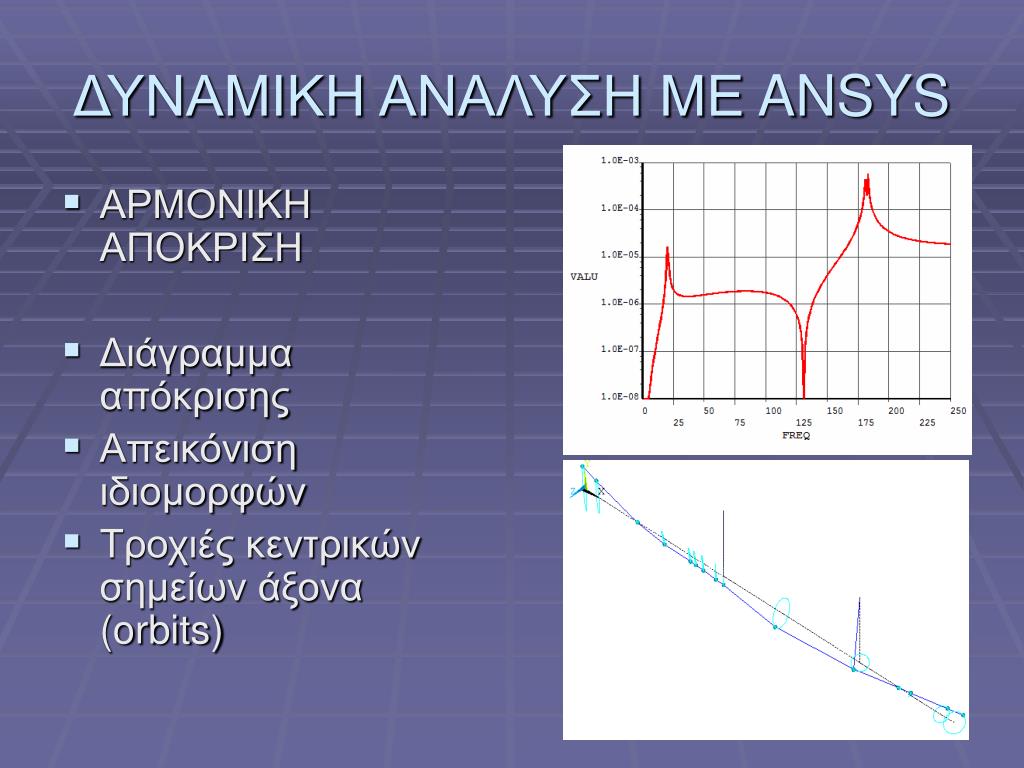

  9. ΔΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ANSYS • ΑΡΜΟΝΙΚΗ ΑΠΟΚΡΙΣΗ • Διάγραμμα απόκρισης • Απεικόνιση ιδιομορφών • Τροχιές κεντρικών σημείων άξονα (orbits)

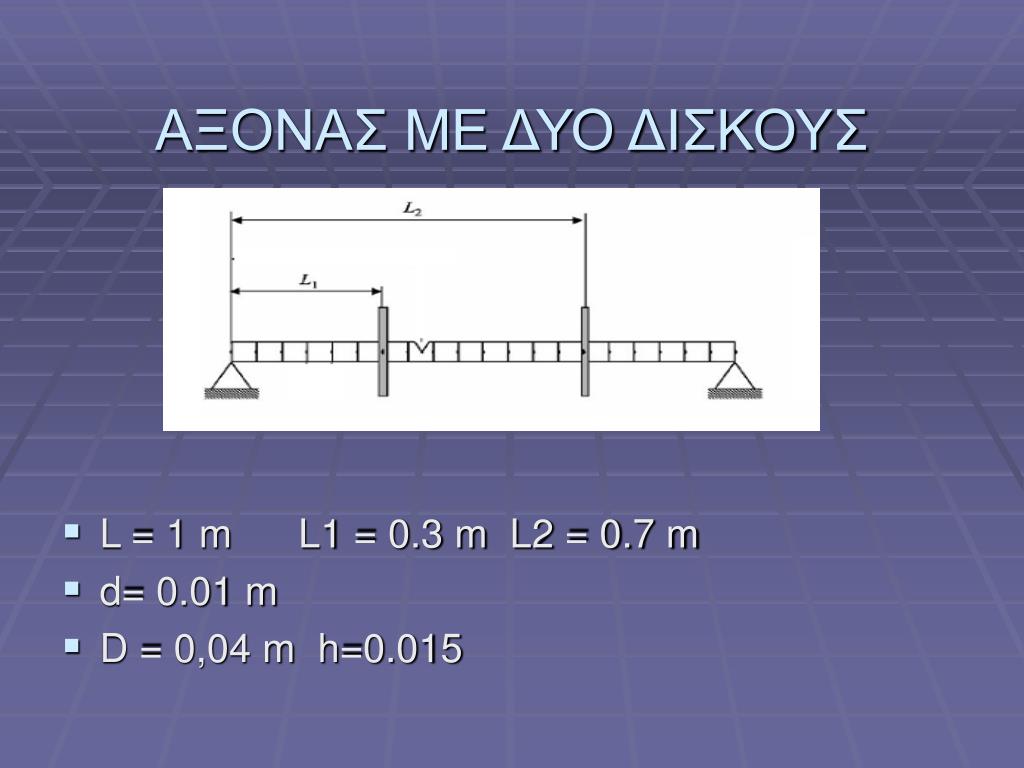

  10. ΑΞΟΝΑΣ ΜΕ ΔΥΟ ΔΙΣΚΟΥΣ • L = 1 m L1 = 0.3 m L2 = 0.7 m • d= 0.01 m • D = 0,04 m h=0.015

  11. ΑΞΟΝΑΣ ΜΕ ΔΥΟ ΔΙΣΚΟΥΣ1DKAI 3D ΜΟΝΤΕΛΑ

  12. Σύγκριση αποτελεσμάτων • Ικανοποιητική ακρίβεια για την 1η και τη 3η ιδιοσυχνότητα • Μεγαλύτερη ακρίβεια για το 3D μοντέλο στη 2η ιδιοσυχνότητα Ref[1]: J.-J Sinu-A.W.Lees (The influence of cracks in rotating shafts-2005)

  13. ΜΕΛΕΤΗ ΠΟΛΥΒΗΜΑΤΙΚΟΥ ΑΞΟΝΑ • L = 0.3581m • Dmax = 0.0303 m Dmin = 0.0051 m • Mdisk =1.402 kg • Kyy = Kzz = 4.378e7 N/m

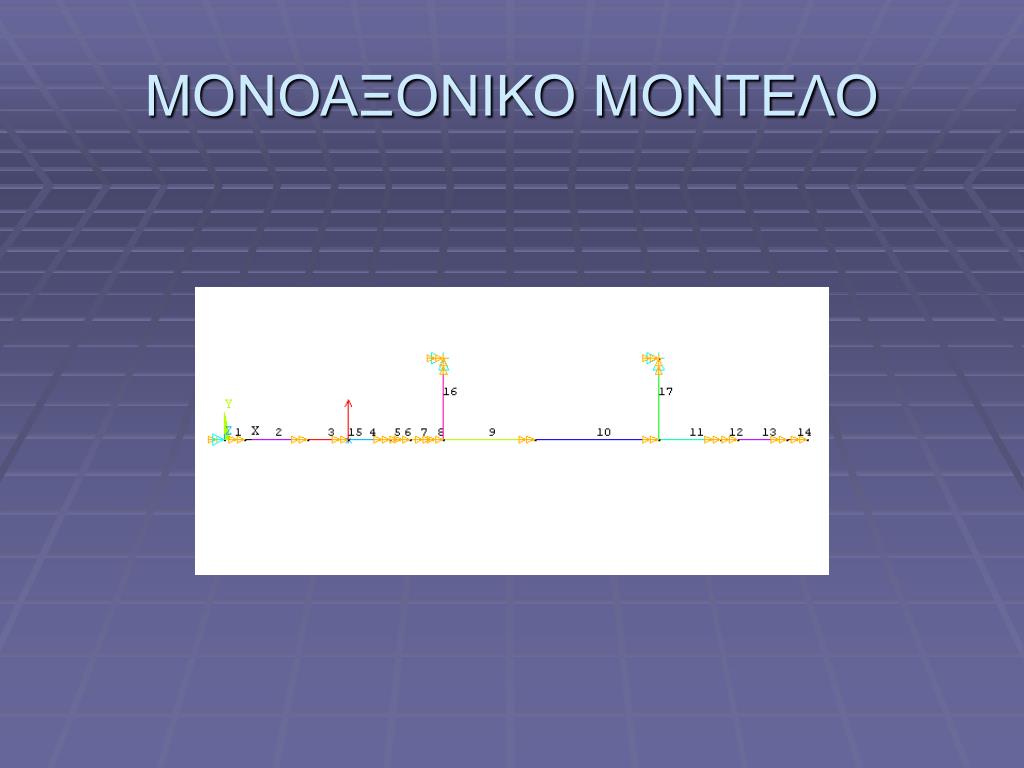

  14. ΜΟΝΟΑΞΟΝΙΚΟ ΜΟΝΤΕΛΟ

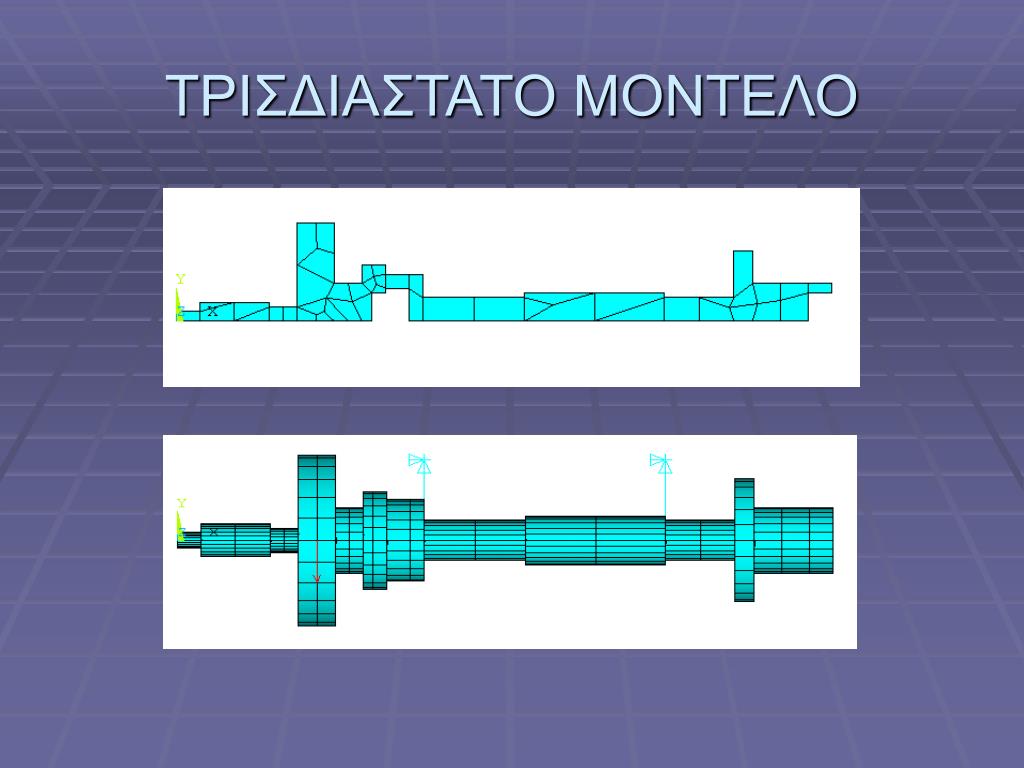

  15. ΤΡΙΣΔΙΑΣΤΑΤΟ ΜΟΝΤΕΛΟ

  16. Αποτελεσματα -Σύγκριση Ref[2] Ref[2]: Dynamic Analysis of multi-stepped, distributed parameter rotor bearing systems (S.-W. Hong and J.-H. Park)

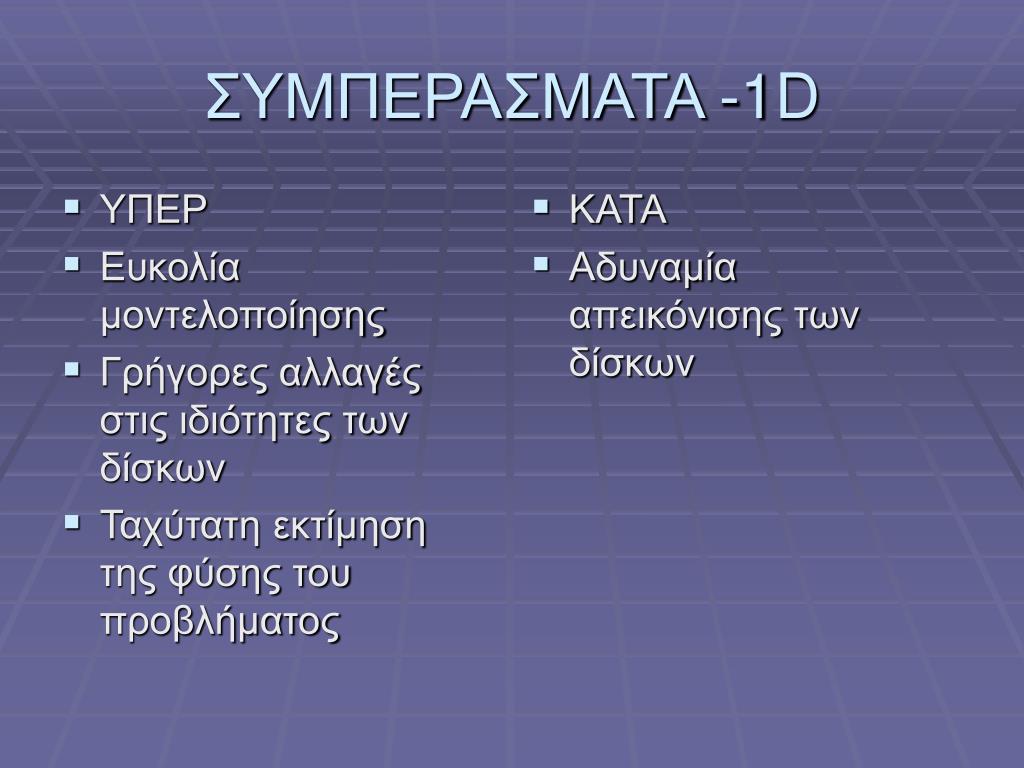

  17. ΥΠΕΡ Ευκολία μοντελοποίησης Γρήγορες αλλαγές στις ιδιότητες των δίσκων Ταχύτατη εκτίμηση της φύσης του προβλήματος ΚΑΤΑ Αδυναμία απεικόνισης των δίσκων ΣΥΜΠΕΡΑΣΜΑΤΑ -1D

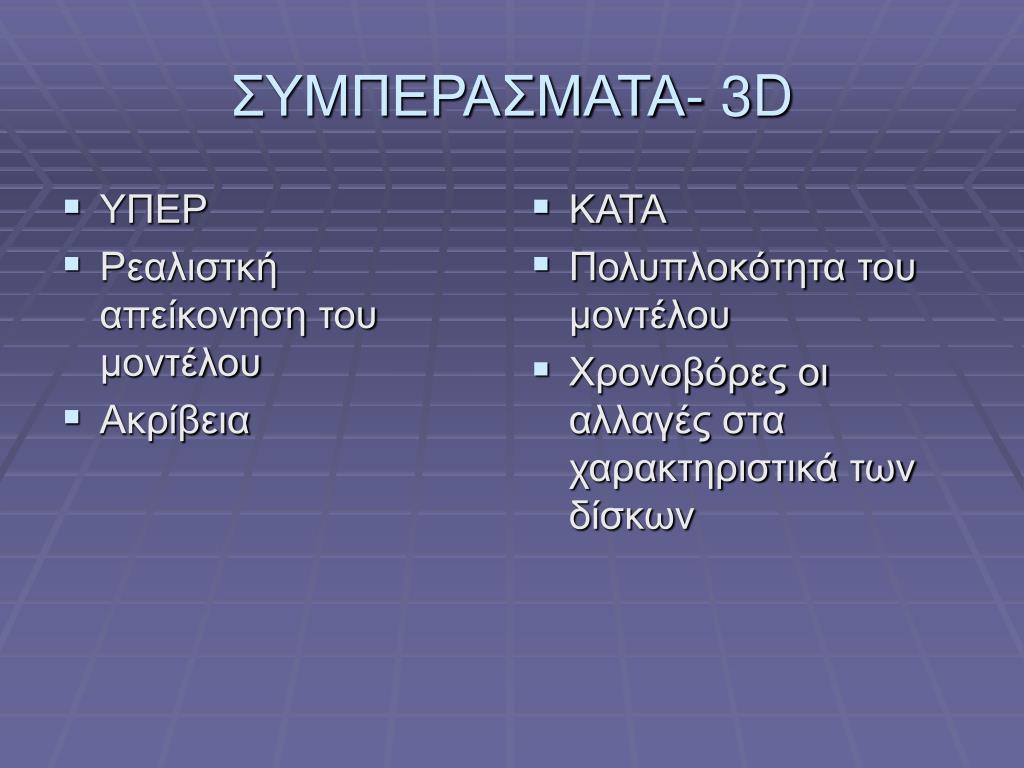

  18. ΥΠΕΡ Ρεαλιστκή απείκονηση του μοντέλου Ακρίβεια ΚΑΤΑ Πολυπλοκότητα του μοντέλου Χρονοβόρες οι αλλαγές στα χαρακτηριστικά των δίσκων ΣΥΜΠΕΡΑΣΜΑΤΑ- 3D

  19. ΤΕΛΟΣ
