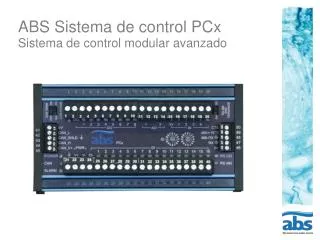

  1. ABS Sistema de control PCxSistema de control modular avanzado

  2. Aplicaciones • Estaciones de bombeo de colector

  3. Aplicaciones • Estaciones de bombeo de diseño a medida

  4. Aplicaciones • Balsas de retención de aguas pluviales

  5. Aplicaciones • Estación de bombeo de entrada en planta de tratamiento

  6. Ventajas • Fácil y rápido de instalar, configurar y utilizar • Numerosas funciones de control para reducir el número de visitas a la instalación • Múltiples funciones de control para reducir el consumo energético • Vigilancia total de las bombas y la estación • Hardware y software robustos y fiables • Reducidas dimensiones

  7. CAN-Bus para comunicación entre módulos PCxp y/o PCxop Salidas digitales Entradas digitales Entradas analógicas Cómo funcionaVista general de PCx Alimentación 9-34 VDC Salidas analógicas Puerto COM RS232/RS485

  8. Cómo funcionaVista general del sistema PCx PCxop (Opcional) PCxp (Opcional) CAN-Bus para comunicación interna

  9. Cómo funcionaMontaje

  10. Cómo funcionaMedición de nivel mediante sensor de nivel por presión HSC2 HSC2Ex HSR

  11. Cómo funcionaPuede controlar hasta cuatro pozos de bombeo

  12. Cómo funcionaPosibilidad de controlar hasta 16 bombas

  13. Cómo funcionaPuesta en marcha de bombas y agitadores Salida a relé libre de potencial desde PCx Arranque directo Arrancador suave Arranque estrella-triángulo

  14. Cómo funcionaControl velocidad variable de la bomba L1 L2 L3 Variador de frecuencia 4-20 mA 0-50 Hz

  15. Cómo funcionaControl de válvula a través del control de la bomba asociada 4-20 mA Arranque B3 Arranque B2 Arranque B1 Parada B1-B3 P1 P2 P3

  16. Cómo funcionaControl de válvula a través del control del pozo asociada 4-20 mA Arranque B3 Arranque B2 Arranque B1 Parada B1-B3 P1 P2 P3

  17. Cómo funcionaControl de la válvula con una sola señal Apertura / Cierre

  18. Cómo funcionaControl de la válvula con dos señales Apertura Cierre

  19. Cómo funcionaControl de la válvula mediante doble señal y señal de estado de la válvula Apertura Cierre Posición abierta Posición cerrada

  20. Cómo funcionaCaudalímetro - Canal abierto Aliviadero con ranura en V tipo Thompson Aliviadero rectangular 4-20 mA Nivel Canal tipo Venturi Canal tipo Palmer Bowlus Canal Parshall

  21. Cómo funcionaCaudalímetro - señal en mA de caudalímetro exterior 4-20 mA Caudal Caudalímetro magético

  22. Proceso Cómo funcionaRegulador PID Señal de control Regulador PID Punto ajuste Realimentación Por ej. regulación de la velocidad de las bombas para mantener el nivel constante

  23. Cómo funcionaInterfaz del usuario PCx • Vista de estado de estacióny bombas • Cambio de configuración (parámetros) • Control manual de las bombas • Vista y confirmación (reset) de alarmas

  24. Teclado Cómo funcionaInterfaz de usuario PCxop(h) LEDs definidos por el usuario Display LCD con luz posterior LEDs sistema y alarma

  25. Cómo funcionaArranque manual de las bombas o Interruptor exterior Pantalla y teclado del controlador • Independiente del controlador • Económico • Seguro

  26. Cómo funcionaControl de bombas Niveles de arranque y parada con retardos independientes Arranque B3 Arranque B2 Arranque B1 Parada B1-B3 • Se evita el golpe de ariete • Beneficia las redes eléctrica e hidráulica P1 P2 P3

  27. Cómo funcionaControl de bombas Niveles diurnos / nocturnos Arranque B3 Arranque B2 Arranque B1 Parada B1-B3 P1 P2 P3 • Evita la formación de grasas • Reduce los olores

  28. Cómo funcionaControl de bombas Número máximo de bombas trabajando simultáneamente Arranque B3 Arranque B2 Arranque B1 Parada B1-B3 • Beneficia las redes eléctrica e hidráulica P1 P2 P3

  29. Cómo funcionaControl de bombas Estación seca Arranque B2 Arranque B1 • Evita el atasco de las bombas si van a estar • fuera de servicio durante • un largo período de tiempo ` Parada B1 y B2 P1 P2

  30. Cómo funcionaControl de bombas Control de tarifas Arranque B2 • Ahorro energético • Vaciado de la estación de bombeo antes de • las ”horas punta” • Distribuye los caudales del bombeo para una llegada uniforme a la • planta de tratamiento Arranque B1 Parada B1 y B2 P1 P2

  31. Cómo funcionaControl de bombas Arranque/parada antes cambios bruscos de nivel Arranque B2 Arranque B1 • Evita reboses Parada B1 y B2 P1 P2

  32. Cómo funcionaVigilancia de la bomba Protector del motor Contactor Protector motor Reset eléctrico • Protege el bobinado ante sobrecalentamientos • Reset a distancia

  33. Cómo funcionaVigilancia de la bomba Temperatura Klixon = Contacto ON / OFF • Protege el bobinado ante sobercalentamientos • Pueden conectarse todo tipo de sensores directamente

  34. Cómo funcionaVigilancia de la bomba Presencia de agua en el aceite (electrodo DI) La resistencia del sensor en aceite se reduce cuando se mezcla con agua residual Ω • Aviso inmediato de la necesidad de cambiar la junta mecánica

  35. Cómo funcionaVigilancia de la bomba Corriente del motor L1 L2 L3 0-25 A ac 4-20 mA dc • Confirmación de arranque • No requiere amperímetro en el cuadro eléctrico • Protege a la bomba de sobre-corrientes • Registro de valores • Protección ante el • funcionamiento en vacío

  36. Cómo funcionaVigilancia de la bomba h Capacidad de la bomba l/s • Evita malgastar energía con bombas trabajando a bajo rendimiento • Mantenimiento de la bomba antes de que llegue una avería • Planificación de los trabajos de mantenimiento en horario laboral kWh €/m3 m3

  37. Cómo funcionaVigilancia del pozo Boya de nivel alto • Genera una alarma si el sensor de nivel o la bomba fallan • Ayuda a chequear que el sensor • de nivel esté OK • Permite el funcionamiento de • emergencia de la/s bomba/s

  38. Cómo funcionaVigilancia de la estación Reboses • Informe para la autoridad • competente • Recogida de datos para planificación de mejoras y • mantenimiento

  39. Cómo funcionaVigilancia de la estación Operario en la instalación Notificación local Interruptor en puerta o con luz 1. 2. 3. • Seguridad • Puede acudir sólo un operario Alarma a tel. móvil o servidor central

  40. Cómo funcionaVigilancia de la estación • Comprobación del • sensor de nivel • Cambio mínimo del nivel tras un período de tiempo • Comprueba lectura del nivel con activación de boya de nivel alto • Detecta malfuncionamiento del sensor

  41. Cómo funcionaVigilancia de la estación Caudal de entrada y salida Salida Entrada P1 P2 • Recogida de datos para • planificación de mantenimiento • y mejoras

  42. Cómo funcionaVigilancia de la estación Energía • Recogida de datos para planificación de mantenimiento y mejoras

  43. Cómo funcionaVigilancia de la estación Lluvia • Recogida de datos para planificación de mantenimiento y mejoras • Proporciona protección en caso de precipitacione inusualmente intensas • Permite comenzar a tiempo el vaciado de la red de recogida de aguas residuales

  44. Cómo funcionaRegistro de datos Información diaria Tiempo funcionamiento por bomba Nº arranques por bomba Caudales bombeados Volumen rebosado Duración de reboses etc. Analógica Nivel Caudal de entrada Caudal de salida Caudal de la bomba etc. Digital Arranque y paro de cada bomba Arranque y paro del agitador Activación de la boya de alarma de nivel alto etc. • Recogida de datos para planificación de mantenimiento y mejoras

  45. Cómo funcionaRegistro analógico VALOR TIEMPO INTERVALO DE REGISTRO POR EJ. 3 MINUTOS Memoria de datos 2005-08-22 17:23:00 2,23 2005-08-22 17:26:00 2,25 • Recogida de datos para planificación de mantanimiento y mejoras 2005-08-22 17:29:00 2,26 2005-08-22 17:32:00 2,28 2005-08-22 17:35:00 2,30

  46. Cómo funcionaRegistro digital ON OFF Memoria de datos ON 2005-08-22 17:23:00 OFF 2005-08-22 17:58:00 ON 2005-08-22 19:29:00 OFF 2005-08-22 19:32:00 • Recogida de datos para planificación de mantenimiento y mejoras ON 2005-08-22 22:35:00

  47. Cómo funcionaTransferencia de valores registrados al servidor central GPRS Alarm to Mobile or Central Server • Almacenamiento central de los valores registrados • Proporciona información para futuras inversiones y mejoras

  48. Cómo funcionaRegistro de alarmas Memoria de datos Protecc. motor B1 B ON 2005-08-22 17:23:00 Protecc. motor B2 B ON 2005-08-22 17:48:00 Boya alarma nivel alto A ON 2005-08-22 18:01:00 Boya alarma nivel alto A RESET 2005-08-22 19:03:00 Protecc. motor B1 B RESET 2005-08-22 19:03:00 Protecc. motor B2 B RESET 2005-08-22 19:03:00 Protecc. motor B1 B OFF 2005-08-22 19:04:00 Protecc. motor B2 B OFF 2005-08-22 19:04:00 Boya alarma nivel alto A OFF 2005-08-22 19:11:00 • Almacenamiento local del histórico de alarmas

  49. Cómo funcionaIndicación local de alarmas Salida de alarma común libre de potencial desde PCx • Indicación local de alarma

  50. Cómo funcionaAlarma SMS directa al teléfono móvil de operario alarma SMS Alarm to Mobile or Central Server • Mayor rapidez de respuesta en caso de alarma
