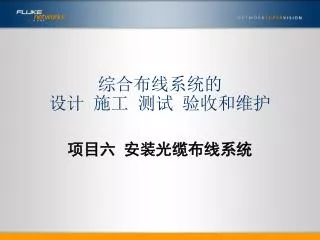

综合布线系统的设计施工测试验收和维护 项目六安装光缆布线系统

项目学习目标 1 技能目标（1）会敷设室内外光缆系统；（2）会连接光纤连接头；（3）会熔接光纤；（4）会安装光纤配线架，能整洁规范地理线、扎线；（5）能规范地标识光缆系统。 2 知识目标（1）理解GB50312-2007国标中光缆系统的安装规范；（2）熟悉安装光缆系统的各型工具；（3）了解光传输知识。

任务安装光缆布线系统 一、任务分析二、相关知识（一）敷设光缆工具准备（二）光纤连接工具准备（三）光纤连接的种类（四）光纤连接损耗（五）光纤连接极性（六）光纤施工安全操作规程三、任务实施（一）敷设光缆（二）连接光纤

二、相关知识 （二）光纤连接工具准备 1开缆工具（1）横向开缆刀（2）纵向开缆刀（3）横、纵向综合开缆刀（4）钢丝钳

二、相关知识 （二）光纤连接工具准备 2光纤剥离钳 3光纤剪刀 4光纤连接器压接钳

二、相关知识 （二）光纤连接工具准备 5光纤切割工具 6．单芯光纤熔接机

（三）光纤连接的种类 1．光纤接续 2．光纤端接 3．光纤连接器互连

（四）光纤连接损耗 • 光纤连接损耗的原因包括光纤本征因素和非本征因素两类 • 光纤本征因素是指光纤自身因素 • 非本征因素是指接续技术引起的光纤连接损耗。 • 非本征因素主要有以下几种情况。 ① 端面分离 ② 轴心错位 ③ 轴心倾斜 ④ 端面质量 ⑤ 接续点附近光纤物理变形

（五）光纤连接极性 • 光纤传输通道包括两根光纤，一根接收信号，另一根发送信号，即光信号只能单向传输。如果收对收，发对发，光纤传输系统肯定不能工作。因此光纤工作前，应先确定信号在光纤中的传输方向。 • ST型通过编号方式来保证光纤极性，SC型为双工接头，在施工中对号入坐就完全解决了极性这个问题。 • 光纤信息插座的极性可通过锁定插座来确定，也可用耦合器A位置和B位置的标记来确定

（五）光纤连接极性 ① 用双工光纤连接器（SC）时，需用键锁扣定义极性。

（五）光纤连接极性 ② 当用单工光纤连接器时，对连接器应做上标记，表明它们的极性。

（五）光纤连接极性 ③ 下图为单工、双工光纤连接器与耦合器混合互连的配置

（六）光纤施工安全操作规程 ① 参加光缆施工的人员必须经过专业培训，了解光纤传输特性，掌握光纤连接的技巧，遵守操作规程。未经严格培训的人员不许参加施工，严禁操作已安装好的光纤传输系统。 ② 在光纤使用过程中（即正在通过光缆传输信号），技术人员不得检查其端头。只有光纤为深色（即未传输信号）时方可进行检查。由于大多数光学系统中采用的光是人眼看不见的，所以在操作光传输通道时要特别小心。 ③ 折断的光纤碎屑实际上是很细小的玻璃针形光纤，容易划破皮肤和衣服，当它刺入皮肤时，会使人感到相当的疼痛。如果该碎片被吸入人体内，对人体会造成较大的危害。因此，制作光纤终接头或使用裸光纤的技术人员必须戴上眼镜和手套，穿上工作服。在可能存在裸光纤的工作区内应该坚持反复清扫，确保没有任何裸光纤碎屑，应该用瓶子或其他容器装光纤碎屑，确保这些碎屑不会遗漏，以免造成伤害。 ④ 决不允许观看已通电的光源、光纤及其连接器，更不允许用光学仪器观看已通电的光纤传输器件。只有在断开所有光源的情况下，才能对光纤传输系统进行维护操作。如果必须在光纤工作时对其进行检查的话，特别是当系统采用激光作为光源时，光纤连接不好或断裂会使人受到光波辐射，因此操作人员应佩带具有红外滤波功能的保护眼镜。 ⑤ 离开工作区之前，所有接触过裸光纤的工作人员必须立即洗手，并对衣服进行检查，用干净胶带拍打衣服，去除可能粘在衣服上的光纤碎屑。

三、任务实施 （一）敷设光缆 1 敷设前的准备 2 敷设光缆的基本要求 3敷设光缆（1）建筑物内敷设光缆（2）建筑群间敷设光缆

（二）连接光纤 1．光纤接续的基本要求 ① 光缆终端接头或设备的布置应合理有序，安装位置需安全稳定，其附近不应有可能损害它的外界设施，例如热源和易燃物质等。 ② 从光纤终端接头引出的光纤尾纤或单芯光缆的光纤所带的连接器应按设计要求插入光配线架上的连接部件中。暂时不用的连接器可不插接，但应套上塑料帽，以保证其不受污染，便于今后连接。 ③ 在机架或设备（如光纤接头盒）内，应对光纤和光纤接头加以保护，光纤盘绕方向要一致，要有足够的空间和符合规定的曲率半径。 ④ 光缆中的金属屏蔽层、金属加强芯和金属铠装层均应按设计要求，采取终端连接和接地，并应检查和测试其是否符合标准规定，如有问题必须补救纠正。 ⑤ 光缆传输系统中的光纤连接器在插入适配器或耦合器前，应用丙醇酒精棉签擦拭连接器插头和适配器内部，清洁干净后才能插接，插接必须紧密、牢固可靠。 ⑥ 光纤终端连接处均应设有醒目标志，其标志内容（如光纤序号和用途等）应正确无误、清楚完整。

2．光纤连接器的现场安装方法（ST连接器） ① 打开材料袋，取出连接体和后壳罩。 ② 转动安装平台使其打开，用所提供的安装平台底座把安装工具固定在一张工作台上。 ③ 把连接体插入安装平台插孔内，释放拉簧朝上。操作时，把连接体的后壳罩向安装平台插孔内推，当前防尘罩全部被推入安装平台插孔后，顺时针旋转连接体1/4圈，并锁紧在此位置上，前防尘罩留在上面。 ④ 在连接体的后壳罩上拧紧松紧套（捏住松紧套有助于插入光纤），将后壳罩带松紧套的细端先套在光纤上，挤压套管也沿着芯线方向向前滑。 ⑤ 用剥线器从光纤末端剥去40～50 mm的外护套，外护套必须剥干净，端面成直角。 ⑥ 让纱线头离开缓冲层集中向后面，在外护套末端的缓冲层上做标记。 ⑦ 在裸露的缓冲层处拿住光纤，把光纤末端到6 mm或11 mm标记处的缓冲层剥去。操作时，握紧护套可以防止光纤移动。为防止损坏光纤，应从光纤上一小段一小段地剥去缓冲层。

2．光纤连接器的现场安装方法 ⑧ 用一块沾有酒精的纸或布小心地擦洗裸露的光纤。 ⑨ 将纱线抹向一边，把缓冲层压在光纤切割器上。从缓冲层末端切割出7 mm的光纤，用镊子取出废弃的光纤，并妥善地置于废物瓶中。 ⑩ 把切割后的光纤插入显微镜的边孔里，检查切割是否合格。操作时，把显微镜置于白色面板上，可以获得更清晰明亮的图像，还可用显微镜的底孔来检查连接体的末端套圈。 • 从连接体上取下后防尘罩。 • 检查缓冲层上参考标记的位置是否正确。把裸露的光纤小心地插入连接体内，直到感觉光纤碰到了连接体的底部为止，用固定夹子固定光纤。 • 按压安装平台的活塞，然后慢慢地松开活塞。 • 把连接体向前推动，并逆时针旋转1/4圈，以便从安装平台上取下连接体。把连接体放入打褶工具，并使之平直。用打褶工具的第一个刻槽在缓冲层上的“缓冲褶皱区域”打上褶皱。

2．光纤连接器的现场安装方法 • 重新把连接体插入安装平台插孔内并锁紧。把连接体逆时针旋转1/8圈，小心地剪去多余的纱线。 • 在纱线上滑动挤压套管，保证挤压套管紧贴在连接到连接体后端的扣环上，用打褶工具中间的槽给挤压套管打褶。 • 松开芯线，将光纤弄直，推后罩壳使之与前套结合。正确插入时能听到一声轻微的响声，此时可从安装平台上卸下连接体。

3．光纤连接器互连 • 光纤连接器互连端接比较简单，下面以ST光纤连接器为例，说明其互连步骤。 ① 清洁ST连接器。拿下ST连接器头上的黑色保护帽，用沾有光纤清洁剂的棉花签轻轻擦拭连接器头。 ② 清洁耦合器。摘下光纤耦合器两端的红色保护帽，用沾有光纤清洁剂的杆状清洁器穿过耦合器孔擦拭耦合器内部以除去其中的碎片。 ③ 使用罐装气，吹去耦合器内部的灰尘。

3．光纤连接器互连 ④ ST光纤连接器插到一个耦合器中。将光纤连接器头插入耦合器的一端，耦合器上的突起对准连接器槽口，插入后扭转连接器以使其锁定。如经测试发现光能量耗损较高，则需摘下连接器并用罐装气重新净化耦合器，然后再插入ST光纤连接器。在耦合器的两端插入ST光纤连接器，并确保两个连接器的端面在耦合器中接触。 ⑤ 重复以上步骤，直到所有的ST光纤连接器都插入耦合器为止。

4．光纤熔接与机架式光纤配线架安装 • 以下安装中，12芯室外单模光纤已经敷设到机柜中，12芯室外单模光纤与12条光纤尾纤熔接于12口机架式光纤配线架中。（1）安装工具 • 安装工具有开缆工具、钢丝钳、凯弗拉线剪刀、光纤剥离钳、螺丝刀、光纤切割刀、光纤熔接机（古河S176）、酒精棉、卫生纸。（2）设备与材料 • 机柜1台、12口光纤配线架1个、12芯单模光缆1条、ST耦合器12个、单模尾纤12条、热缩套管12个。

4．光纤熔接与机架式光纤配线架安装

5．光纤熔接故障及提高光纤熔接质量的措施 （1）光纤熔接时熔接机的异常信息和不良接续结果

5．光纤熔接故障及提高光纤熔接质量的措施 （2）影响光纤熔接损耗的主要因素 ① 光纤本征因素即光纤自身因素。 ② 光纤施工质量。 ③ 操作技术不当 ④ 熔接机本身质量问题等

5．光纤熔接故障及提高光纤熔接质量的措施 （3）提高光纤熔接质量的措施 ① 统一光纤材料 ② 保障光缆敷设质量 ③ 保持安装现场清洁环境。 ④ 严格遵守操作规程和质量要求。 ⑤ 选用精度高的光纤端面切割器加工光纤端面。 ⑥ 正确使用熔接机。

项目小结 • 本项目主要内容包括光缆安装（敷设和端接）工具，光纤连接的种类，光纤连接损耗，光纤连接极性，光纤安装基本规范和安全操作规程，室内外光缆敷设方法，现场安装光纤连接器，光纤连接器互连，光纤熔接与机架式光纤配线架安装。

实训与探索活动安排 实训1 光纤熔接与机架式光纤配线架安装实训提示（1）实训内容。参照任务实施中“光纤熔接与机架式光纤配线架安装”。（2）实训环境要求。可在实训室的多功能综合布线实训台或网络机架操作台上完成本实训任务。（3）实施本实训项目前，需要温习连接光纤的基本要求。实训2 敷设光缆和安装光缆布线系统实训提示（1）实训内容。在掌握光纤熔接与机架式光纤配线架安装技能的基础上，进行敷设光缆和安装光缆布线系统整个工程项目实训，内容包括本项目的全部任务实施内容。（2）实训环境。以实训室模拟楼为对象，安装数据光缆主干子系统，完成本实训项目。（3）实施本实训项目前，需要温习安装光缆的基本要求。
