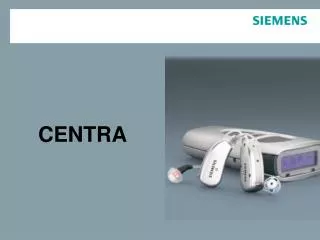

Centra

CENTRA


Centra la haute technologie par siemens

CENTRA la haute technologie parSiemens

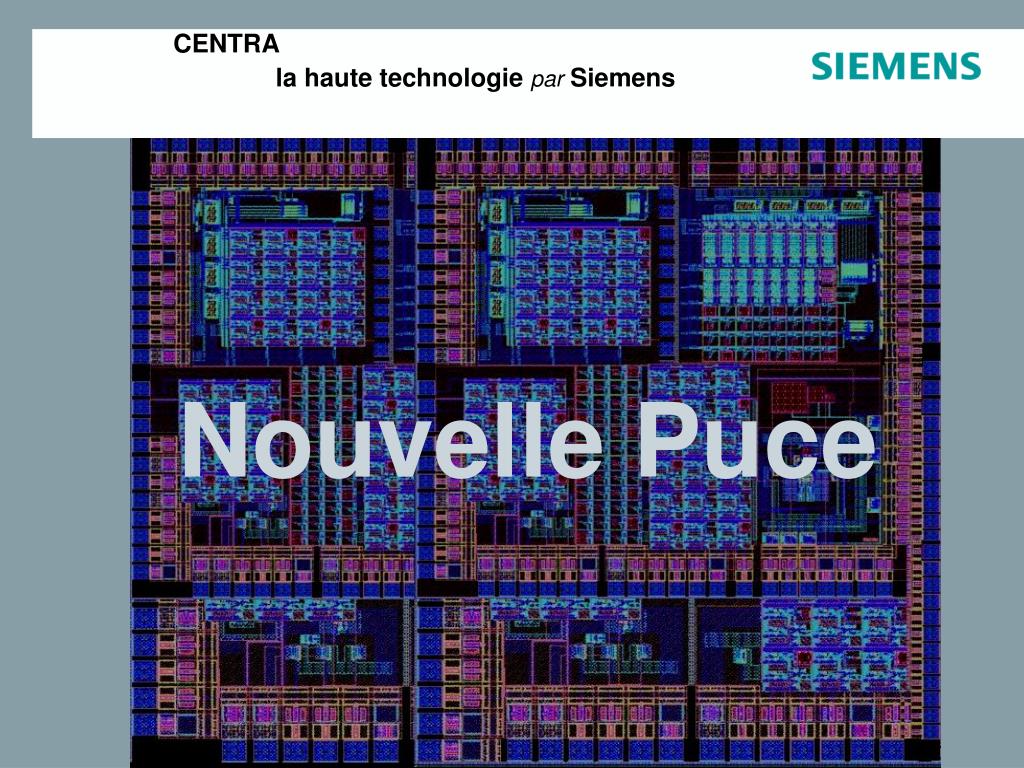

Nouvelle Puce


Centra la haute technologie par siemens1

CENTRA la haute technologie parSiemens

  • D5 : Dernière génération de circuit numérique => CENTRA : + rapide, + performant

  • 4,5 millions de transistors sur 12 mm2(Acuris = 4.106)

  • Circuit qui effectue + de 2.109 opérations/seconde

  • Nouveau traitement de signal haut de gamme

    • 20 000/sec Fréquence d'analyse du signal pour SoundSmoothing

    • 200/sec Classification du signal environnemental

    • 200/sec Echange d'informations de la synchronisation e2e

    • Consommation de la puce stable <150 µA

  • Développé en 18 mois par + de 350 ingénieurs


Soundsmoothing

SoundSmoothing

  • Les bruits impulsionnels sont fortement réduits

  • SoundSmoothing est totalement transparent sur la voix

SoundSmoothingoff

SoundSmoothingon

Les bruits impulsionnels sont agressifs


Soundsmoothing1

SoundSmoothing

Exemples sonores de Connexx 5.3 :

SoundSmoothingon

SoundSmoothingoff


Soundsmoothing2

SoundSmoothing

Vocal

Analyse

Extraction

Détection

Réduction

Synthèse

Temps de traitement ultra court :

<< 1 ms


Rapidit d analyse syst me d exploitation en hardware

Rapidité d'analyse :système d'exploitation en hardware

sirène ; klaxon

Puce mono fonction

Filtres

pré câblés

en Hardware

16 canaux

Fréquences

  • Peu de canaux, hyper sélectifs (42 dB/octave)

  • Pas de calcul => pas d'utilisation des ressources de la puce

  • Rapide (total = 2 ms)

Puce multifonction

Filtres

calculés par

Software (FFT)

36 canaux

Fréquences

  • Beaucoup de canaux, fortement chevauchants => faible sélectivité

  • Calcul des filtres => grosse utilisation des ressources de la puce

  • Lent (total = 15 ms)


Rapidit d analyse syst me d exploitation en hardware1

Rapidité d'analyse :système d'exploitation en hardware

Puce mono fonction :

100% de la puissance de calcul affectée au traitement de signal

Réaction instantanée

SoundSmoothing : Rapidité d'analyse 20.000 fois / seconde


Centra

Temps

T

T

Précision d'analyse :8 paramètres d'analyse du signal

5: Changement de polarité

Plus de paramètres d'analyse

=

Plus de finesse dans l'analyse de l'environnement sonore

4: Valeur moyenne longue

Enveloppe

6: Déphasage microphonique

Temps

7: Corrélation microphonique

Signal

8: Stabilité de la fréquence du courant de la puce

3: Vitesse d'accroissement (pente)

2: Amplitude de modulation

1: Fréquence de modulation


Centra

Temps

T

T

Précision d'analyse :8 paramètres d'analyse du signal

5: Changement de polarité

Plus de paramètres d'analyse

=

Plus de finesse dans l'analyse de l'environnement sonore

4: Valeur moyenne longue

Enveloppe

6: Déphasage microphonique

Temps

7: Corrélation microphonique

Signal

8: Stabilité de la fréquence du courant de la puce

3:Vitesse d'accroissement (pente)

2: Amplitude de modulation

1: Fréquence de modulation


Centra

SoundSmoothing

20.000 fois par seconde

Analyse fréquentielle + temporelle => détection des bruits impulsionnels

Son impulsionnel :

  • montée brutale d'énergie

  • pic de forte intensité

  • durée très brève

    20.000 fois par seconde, une réduction de gain est appliquée en fonction de :

  • la pente

  • l'intensité

  • la durée

niveau

temps

2 ms


Centra

SoundSmoothing

entrée

Analyse fréquentielle + temporelle => détection des bruits impulsionnels

Son impulsionnel :

  • montée brutale d'énergie

  • pic de forte intensité

  • durée très brève

    20.000 fois par seconde, une réduction de gain est appliquée en fonction de :

  • la pente

  • l'intensité

  • la durée

SoundSmoothing est adaptatifen intensité

niveau

sortie

temps

2 ms


Centra

SoundSmoothing

Claquement sec

Martèlement sourd réverbérant

SoundSmoothing est adaptatifen temporel

t

  • Analyse des pentes du bruit : montante & descendante

  • Temps de retour adaptatif

  • Durée adaptative de la réduction de gain évite les risques de :

    • undershoot (1)

    • overshoot (2)

SoundSmoothing

TR =

40 ms

TR = 90 ms

2

1

t

L'autre système

TR =

60 ms

TR =

60 ms


Centra

SoundSmoothing

SoundSmoothing est finementréglable

  • Désactivable

    • renouvellements

  • Efficacité réglable

    • préférence patient

  • Seuil réglable

    • uniquement les sons gênants, pas les utiles

  • 1ère onde réglable

    • localisation spatiale


Centra

SoundSmoothing

SoundSmoothing n'est pas et ne réagit pas comme une compression

SoundSmoothing ne réagit pas sur un signal composite ou un bruit blanc

Input 85 dB SoundSmoothing off

Input 85 dB SoundSmoothing on

Input 65 dB SoundSmoothing off

Input 65 dB SoundSmoothing on

Signal composite à 65 puis 85dB

Tous traitement des signaux Off

AGC- I & AGC-O Off

SoundSmoothing Max / Off


Centra

SoundSmoothing

  • Réductions de gain :

  • Off : 0

    • Min : 0  20 dB

    • Med : 0  30 dB

    • Max : 0  40 dB

Préréglage : medium


Centra

SoundSmoothing

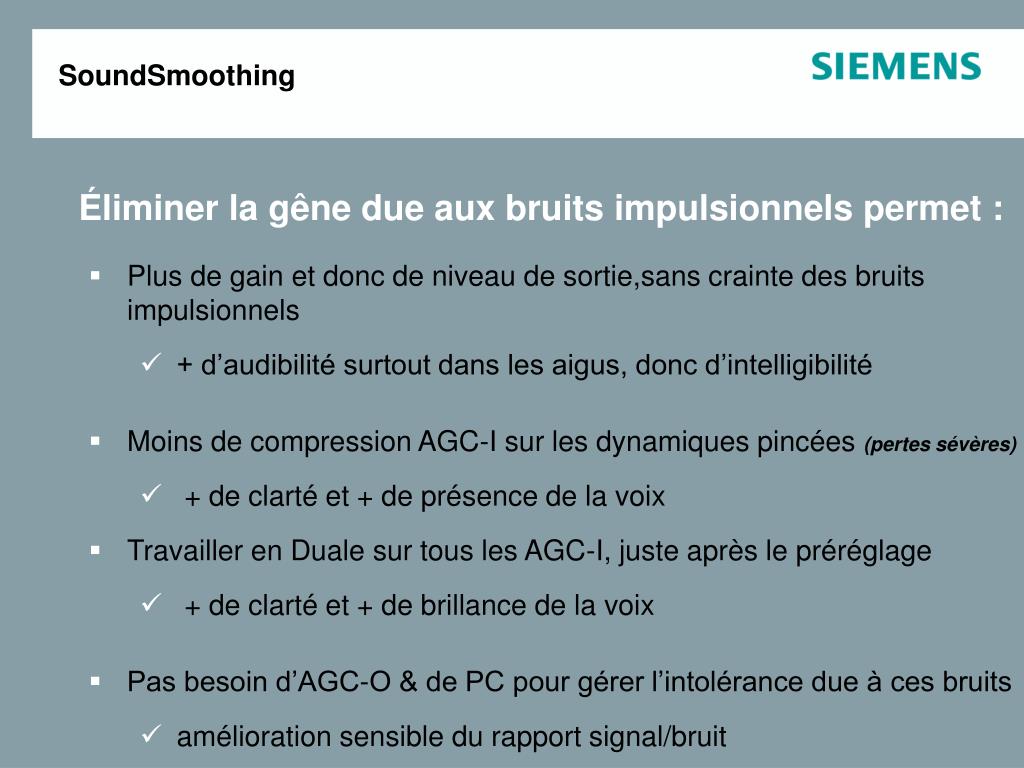

Éliminer la gêne due aux bruits impulsionnels permet :

  • Plus de gain et donc de niveau de sortie,sans crainte des bruits impulsionnels

    • + d’audibilité surtout dans les aigus, donc d’intelligibilité

  • Moins de compression AGC-I sur les dynamiques pincées (pertes sévères)

    • + de clarté et + de présence de la voix

  • Travailler en Duale sur tous les AGC-I, juste après le préréglage

    • + de clarté et + de brillance de la voix

  • Pas besoin d’AGC-O & de PC pour gérer l’intolérance due à ces bruits

    • amélioration sensible du rapport signal/bruit


Centra

SoundSmoothing

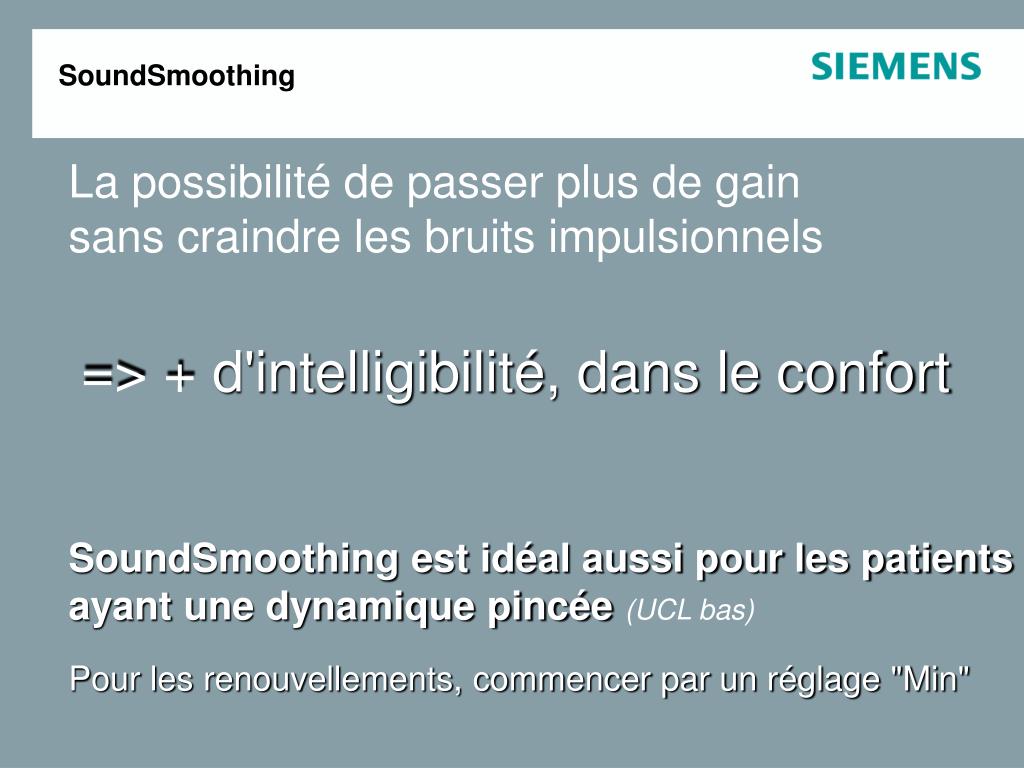

La possibilité de passer plus de gain sans craindre les bruits impulsionnels

=> + d'intelligibilité, dans le confort

SoundSmoothing est idéal aussi pour les patients ayant une dynamique pincée(UCL bas)

Pour les renouvellements, commencer par un réglage "Min"


Centra

Learning VC : Apport prothétique

Appareils sans potentiomètre ?

  • Environnements sonores labo  maison / vie quotidienne

    • régler le confort, la sensation sonore chez eux

  • Réorganisation corticale (due à la plasticité cérébrale)=>  de la sensation d'intensité et UCL

    • agit rapidement < 10 jours

Appareils sans potentiomètre ?

dB

+ 6

+ 3

0

0

5

10

jours

Exemple de courbe de gain pour un volume idéal après un 1er réglage


Centra

Learning VC : Apport prothétique

Appareils sans potentiomètre ?

  • 2 Choix possibles après le préréglage :

    • sous correction => risque de manque d'intelligibilité après 4-5 jours

    • sur correction => risque d'appareil dans le tiroir après 1-2 jours

Solution : Prêt d'une ePocket 10 jours, juste pour la fonction VC

et le potentiomètre intelligent élimine ces risques !

dB

+ 6

+ 3

0

0

5

10

jours

Exemple de courbe de gain pour un volume idéal après un 1er réglage


Centra

L'adaptation en stéréophonie

Rappels sur le système auditif

  • Le système auditif est conçu pour interpréter efficacement les informations sonores quand elles sont binaurales et équilibrées

Si une seule oreille est équipée d’une aide auditive, l’intelligibilité de l’autre oreille se dégrade rapidement par effet de privation sensorielle


Centra

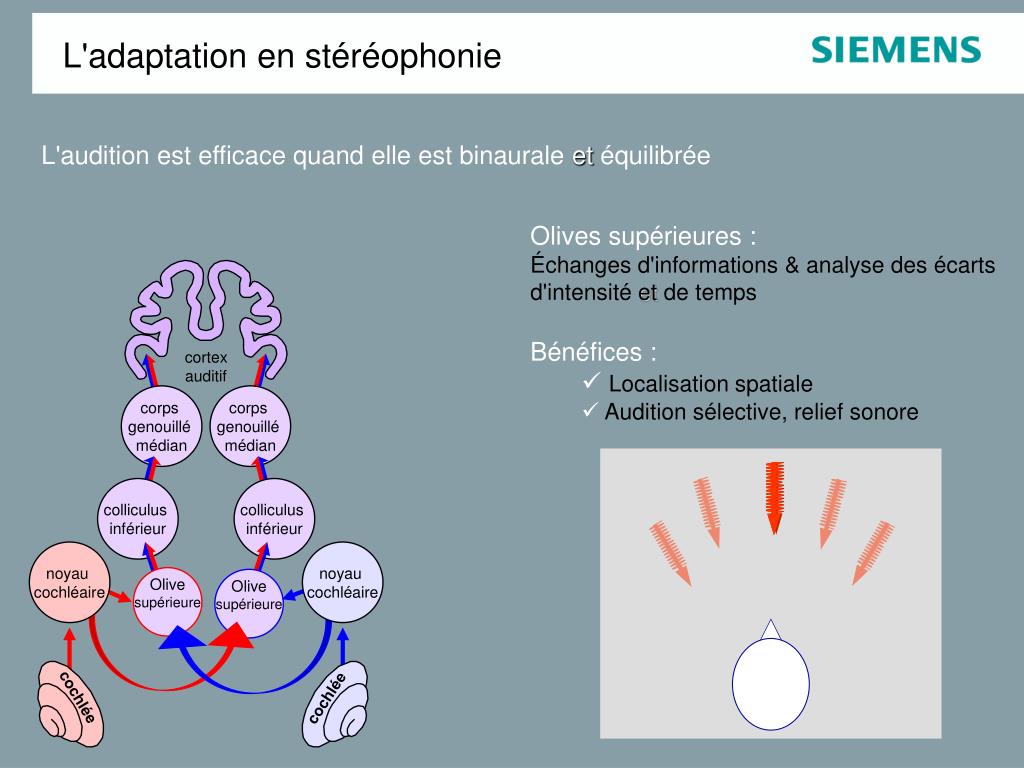

L'adaptation en stéréophonie

L'audition est efficace quand elle est binaurale et équilibrée

Olives supérieures :

Échanges d'informations & analyse des écarts d'intensité et de temps

Bénéfices :

  • Localisation spatiale

  • Audition sélective, relief sonore

cortexauditif

corps genouillé médian

corps genouillé médian

colliculus inférieur

colliculus inférieur

noyau cochléaire

noyau cochléaire

Olivesupérieure

Olivesupérieure

cochlée

cochlée


Centra

Intelligibilité [en %]

(Kollmeier 1992)

S/B [dB]

L'adaptation en stéréophonie

L'audition est efficace quand elle est binaurale et équilibrée

Olives supérieures :

Échanges d'informations & analyse des écarts d'intensité et de temps

Avantages de l'équilibre binaural :

  • Démasquage binaural(+ 5 dB de rapport Signal / Bruit)

  • Intelligibilité dans le bruit

cortexauditif

corps genouillé médian

corps genouillé médian

colliculus inférieur

colliculus inférieur

+ 5 dB = 48 %

d'amélioration de l'intelligibilitédans le bruit !

noyau cochléaire

noyau cochléaire

+ 48 %

Olivesupérieure

Olivesupérieure

+ 5 dB

cochlée

cochlée


Centra

Synchronisation binaurale e2e

L'audition est efficace quand elle est binaurale et équilibrée

Appareillage stéréophonique :

Son importance est primordiale pour restituer / respecter l'équilibre

Appareillage binaural e2e Siemens :

  • Garantir le maintien de l'équilibre en tous environnements acoustiques

    • Synchronisation des micros

    • Synchronisation des traitements de signaux

  • Garantir le maintien de l'équilibre malgré le manque de précision des manipulations des patients

    • Synchronisation des potentiomètres

    • Synchronisation des boutons poussoirs

cortexauditif

corps genouillé médian

corps genouillé médian

colliculus inférieur

colliculus inférieur

noyau cochléaire

noyau cochléaire

Olivesupérieure

Olivesupérieure

cochlée

cochlée


Centra

70

Synchronisation binaurale e2e

Synchronisation binaurale des traitements des signaux

Exemple du repas de famille : meilleure discrimination

Directivité microphonique synchronisée e2e

+

Traitement de signal synchronisé e2e => équilibre binaural

Émergence du signal utile sur le bruit : + 5 dB

Émergence du signal utile sur le bruit : + 4 dB

Émergence du signal utile sur le bruit : + 7 dB


Centra

e2e

e2e

Synchronisation binaurale e2e

Synchronisation binaurale des réglages

Sélection binaurale des programmes

  • Un bouton poussoir activé

    • changement de programme simultané des 2 côtés

Contrôle binaural du volume

  • Un potentiomètre activé

    • changement de volume synchronisé des 2 côtés


Centra

Téléphone approché

=>

Programme Tel. (micro)

Programme Calme

Téléphone éloigné

=>

Programme universel

Programme universel

Programme universel

Programme universel

Synchronisation binaurale e2e

Exclusivité CENTRA : programme AutoPhone binaural automatique


  • Login
