ANGLES

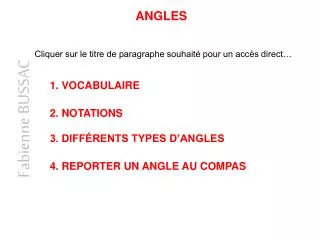

1. ANGLES Cliquer sur le titre de paragraphe souhaité pour un accès direct… 1. Vocabulaire Fabienne BUSSAC 2. Notations 3. Différents types d’angles 4. REPORTER UN angle AU COMPAS

2. ANGLES 1. Vocabulaire Un angle est la partie du plan délimitée par deux demi-droites de même origine. Fabienne BUSSAC

3. L’origine des deux demi-droites s’appelle : le sommet de l’angle. Les deux demi-droites s’appellent : les côtés de l’angle. Fabienne BUSSAC

4. x y O 2. Notations Les angles se notent avec trois lettres. Celle du milieu désigne toujours le sommet. Exemples : Fabienne BUSSAC Cet angle se note : xOy ou yOx Le sommet de l’angle est : O. Les côtés de l’angle sont : [Ox) et [Oy).

5. N E Z Fabienne BUSSAC NEZ ou ZEN Cet angle se note : Le sommet de l’angle est : E. Les côtés de l’angle sont : [EZ) et [EN).

6. 3. Différents types d’angles Fabienne BUSSAC ANGLE OBTUS ANGLE PLAT ANGLE AIGU ANGLE DROIT Plus petit qu’un angle droit Les côtés sont perpendiculaires Plus grand qu’un angle droit et plus petit qu’un angle plat Les côtés sont dans le prolongement l’un de l’autre

7. 4. REPORTER UN angle AU COMPAS Reporter, avec le compas, l’angle xÔy. Fabienne BUSSAC Avec le même écartement de compas, tracer un arc de cercle de centre B : il coupe l’arc de cercle précédent en C. L’angle CÂB et l’angle xÔy ont la même mesure. Avec le même écartement de compas, tracer un arc de cercle de centre A : il coupe la demi-droite d’origine A en B. Avec le compas, « mesurer » la longueur MN. Tracer une demi-droite d’origine A. Choisir un écartement de compas et tracer un arc de cercle de centre O : il coupe les côtés de l’angle en M et N. Tracer enfin la demi-droite [AC).
