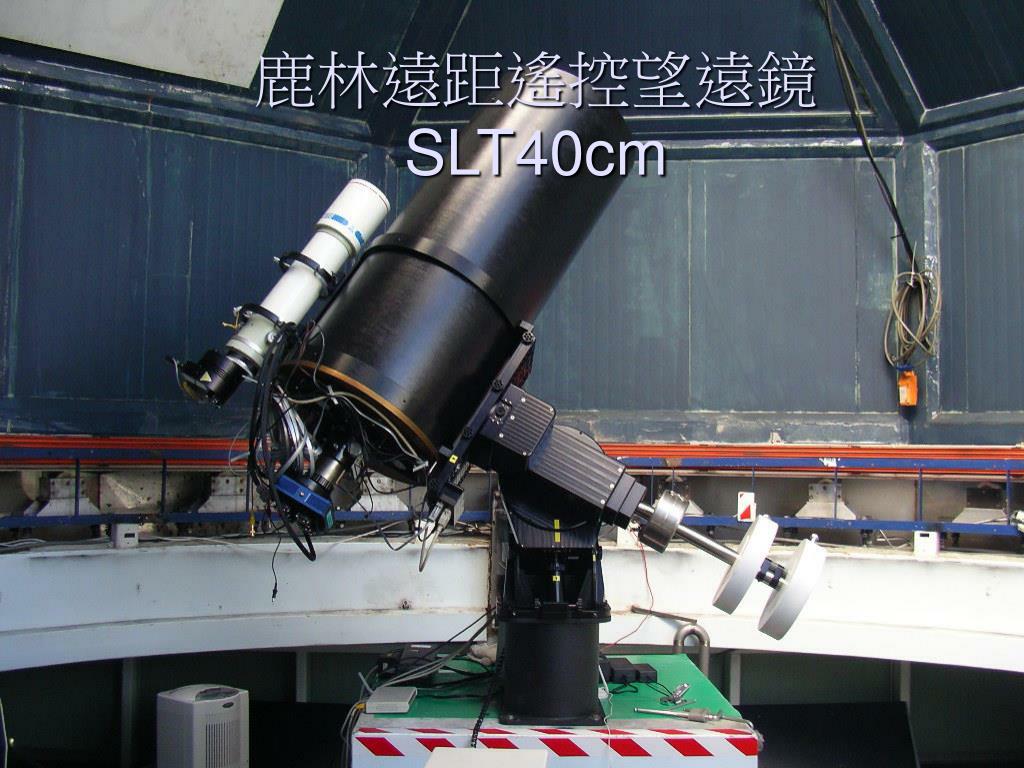

遠距遙控天文台. 林宏欽 [email protected] http://www.lulin.ncu.edu.tw/ 中央大學天文所. 鹿林遠距 遙控望遠鏡 SLT40cm. 系統 需求. 觀測系統 所有觀測設備都可用電腦或網際網路進行控制 監視系統 透過網際網路或電腦監視天氣與望遠鏡狀況 網際網路 因完全透過網際網路進行監控,穩定性非常重要 安全機制 最後防線. 觀測系統. 所有觀測設備都可用電腦或網際網路進行控制 包括望遠鏡 / 赤道儀、 CCD/ 數位相機、濾鏡切換、對焦、天窗開 / 關、圓頂旋轉 ( 與望遠鏡連動 )….

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 遠距遙控天文台' - istas


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

遠距遙控天文台

林宏欽

[email protected]

http://www.lulin.ncu.edu.tw/

中央大學天文所

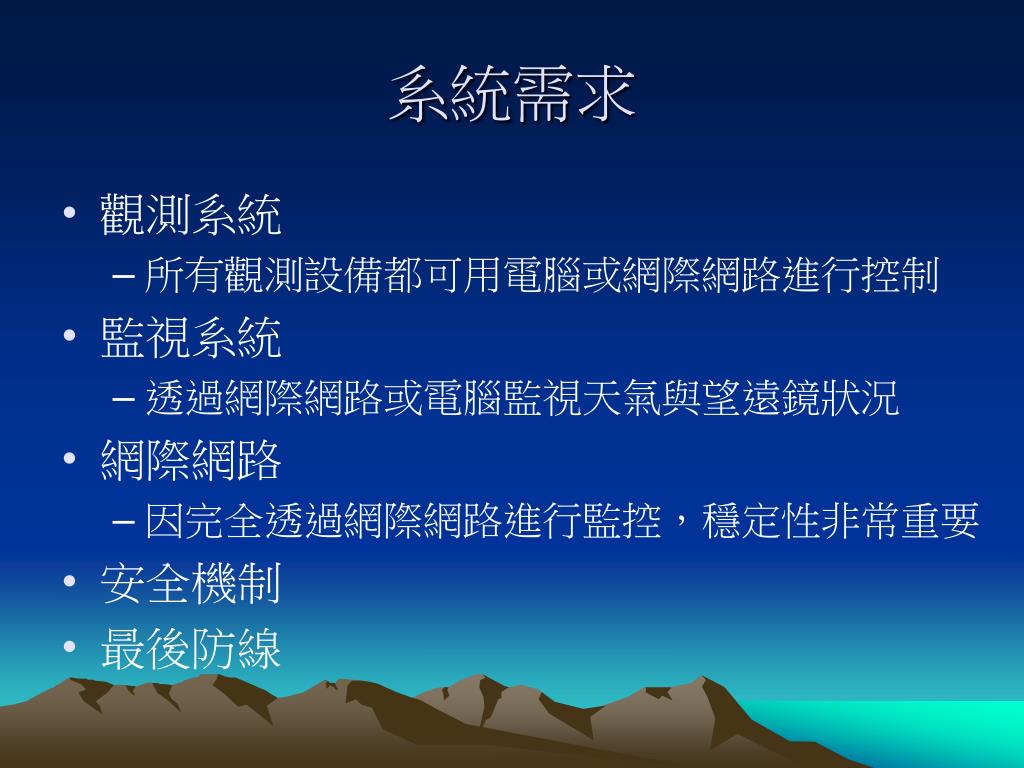

slide3
系統需求
  • 觀測系統
    • 所有觀測設備都可用電腦或網際網路進行控制
  • 監視系統
    • 透過網際網路或電腦監視天氣與望遠鏡狀況
  • 網際網路
    • 因完全透過網際網路進行監控,穩定性非常重要
  • 安全機制
  • 最後防線
slide4
觀測系統
  • 所有觀測設備都可用電腦或網際網路進行控制
  • 包括望遠鏡/赤道儀、CCD/數位相機、濾鏡切換、對焦、天窗開/關、圓頂旋轉(與望遠鏡連動)…

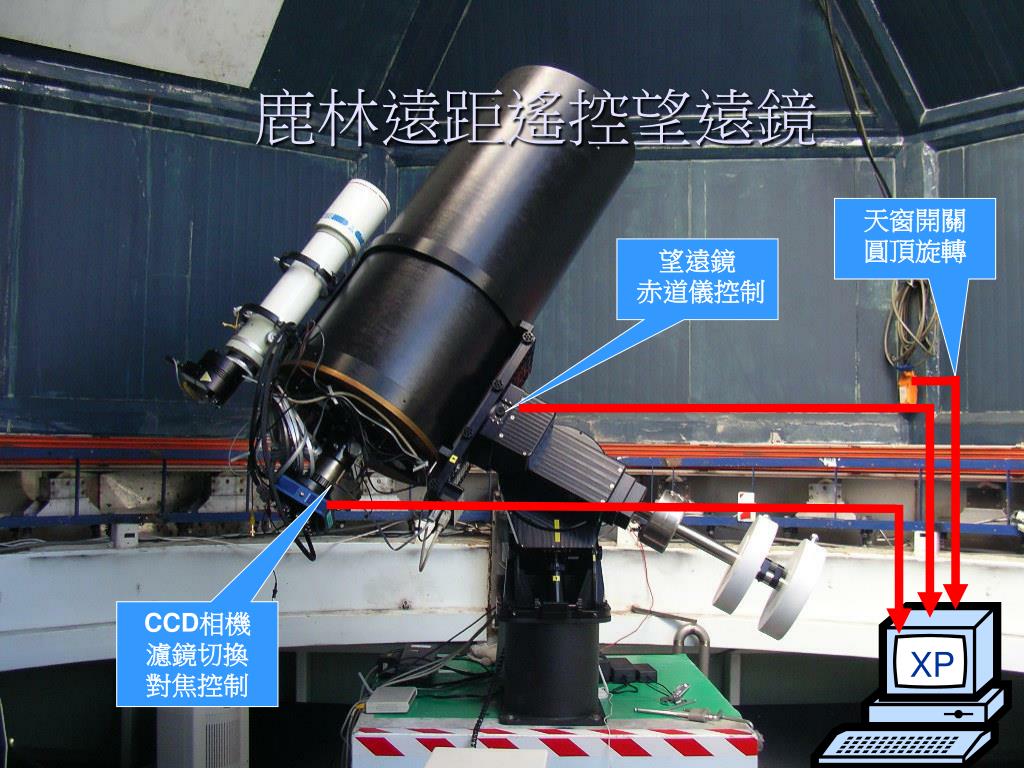

slide5

鹿林遠距遙控望遠鏡

天窗開關圓頂旋轉

望遠鏡 赤道儀控制

CCD相機濾鏡切換對焦控制

XP

slide6
觀測系統
  • 望遠鏡/赤道儀
    • 可電腦控制自動導入、且導入精度要符合使用需求(至少目標要在CCD視野內)
    • 開機即用、望遠鏡位置與天體座標對應可自動同步(Home),不需人工找星進行1-3星校正(e.g. Paramount ME, AP 1200GTO, RCX400…)
    • 儘量提高追蹤精度及自動化程度,降低遠端控制之負擔 (e.g.自動對焦、圓頂與望遠鏡連動…以免網路塞車…)
slide8
圓頂自動化
  • MaxDome圓頂控制系統
    • 為Sirius Dome設計
    • 可改裝到其他天文圓頂
slide9

平頂天文台遠端控制

接網際網路

6 7 8

slide12
軟體
  • TheSky – 控制望遠鏡/赤道儀
  • Tpoint – 提高指向精度
  • MaxImDL4 / CCDSoft5 – 控制CCD相機、濾鏡切換、電動/自動對焦
  • FcousMax –自動對焦
  • ASCOM Dome Control, AutomaDome -圓頂控制
  • ACP4 – 望遠鏡、CCD相機(透過MaxImDL)、圓頂同步…觀測系統整合控制、排程觀測(script)
  • XP遠端桌面連線、VNC… –控制遠端電腦
slide13

Internet

(LAN)

遠端桌面連線

slide14
XP遠端桌面

XP遠端桌面-望遠鏡控制

slide16
XP遠端桌面

XP遠端桌面-圓頂控制

slide17
Web遠端觀測
  • 適合學校…等望遠鏡開放觀測使用
  • 採用Web介面,簡單且容易使用
  • 只需要網頁瀏覽器(IE…),不需額外軟體
  • 可跨平台使用(Windows,Mac,Linux…)
  • 對網路頻寬需求低
  • ACP4
  • iBisque
slide18
監視系統
  • 透過網際網路或電腦監視天氣與望遠鏡狀況
  • 望遠鏡、圓頂監視
    • 一般視頻CCD + VS2402視頻伺服器* (*一台即可)
  • 天窗監視 or 電子尋星鏡
    • MINTRON 12V1視頻CCD相機 + VS2402視頻伺服器*
  • 天氣監視
    • MINTRON 12V1視頻CCD相機 + CCTV廣角鏡頭(2.5-4mm) + VS2402視頻伺服器*
    • 雲偵測器(Cloud Sensor) - 晴/雲/雨
    • DAVIS Vantage Pro氣象站 - 溫/濕度、風速
slide19
網路-遠端監視系統

VS2402 視頻伺服器

天窗開關控制

晚上天窗打開

LED照明CCTV

slide24

多雲

下雨

有雲

室外溫度

slide26
網際網路
  • 因完全透過網路進行監控,網路穩定性非常重要
  • 望遠鏡端PC
    • 最好用固定IP,非固定IP可用 Deerfield.com - DNS2Go軟體
    • 要有FTP功能以便下載觀測資料 (e.g. Serv-U)
  • 控制端ADSL 256K就足夠
slide27
安全機制
  • UPS不斷電系統
    • 提供望遠鏡、電腦、CCD相機…穩定的電源
    • 在停電時提供足夠關閉天窗的電源
  • 網路電源控制開關(APC PDU AP-7900)
    • 控制PC、赤道儀、CCD相機、燈光、周邊設備…等電源
    • 當PC、赤道儀、CCD相機…有問題時可關機重開
  • 雲偵測器(Cloud Sensor) - 起雲時自動關閉天窗
  • PC防當卡 - PC當機自動開機
  • WatchDog card (看門狗) - 網際網路中斷或停電時自動關閉天窗

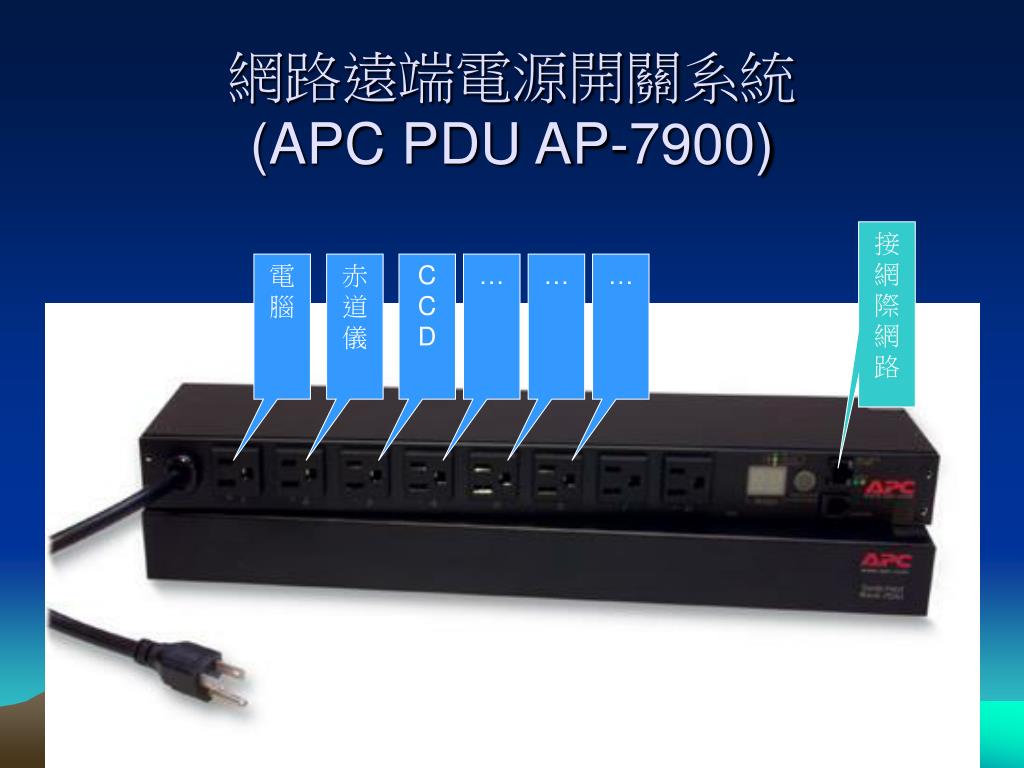

apc pdu ap 7900
網路遠端電源開關系統(APC PDU AP-7900)

接網際網路

電腦

赤道儀

CCD

slide30
雲偵測器

自動關閉天窗

slide32

垃圾天文台

垃圾望遠鏡?

垃圾袋

垃圾CCD

ST-6

垃圾桶

垃圾PC

網路

OBS-PC

(486DX-133)

HOME-PC

http://www.camarilloobservatory.com

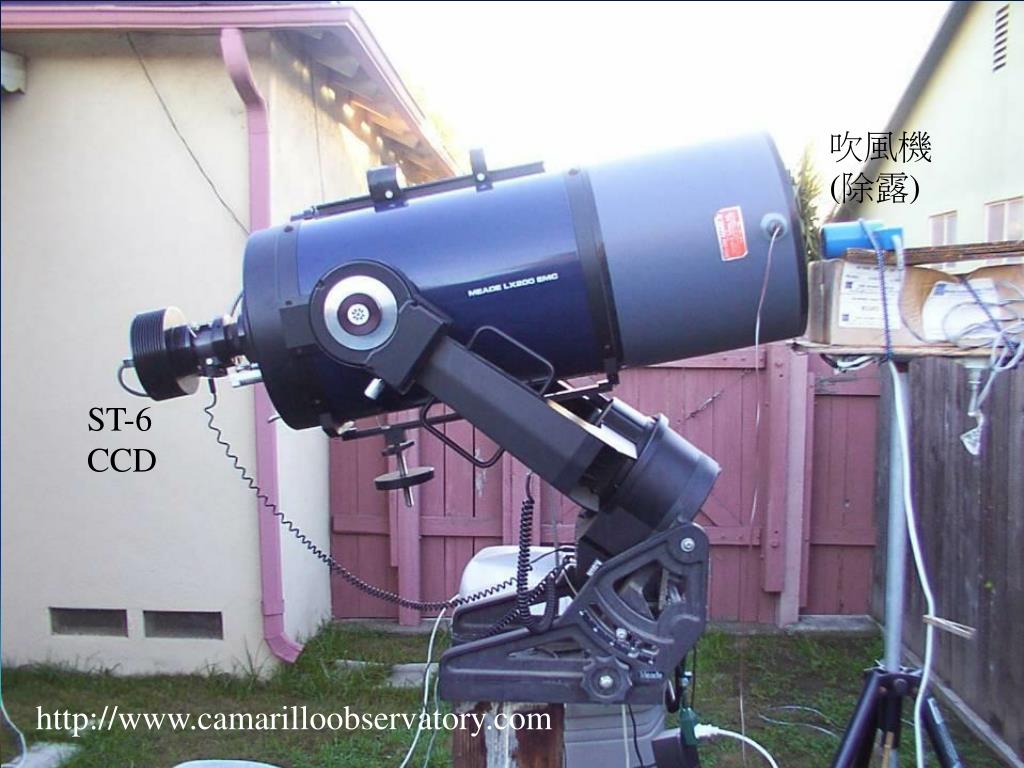

slide33

吹風機(除露)

ST-6 CCD

http://www.camarilloobservatory.com

top 20
近地小行星觀測 Top 20
  • 704 - Lincoln Laboratory ETS, New Mexico
  • 670 – Camarillo
  • D35 - Lulin Observatory
