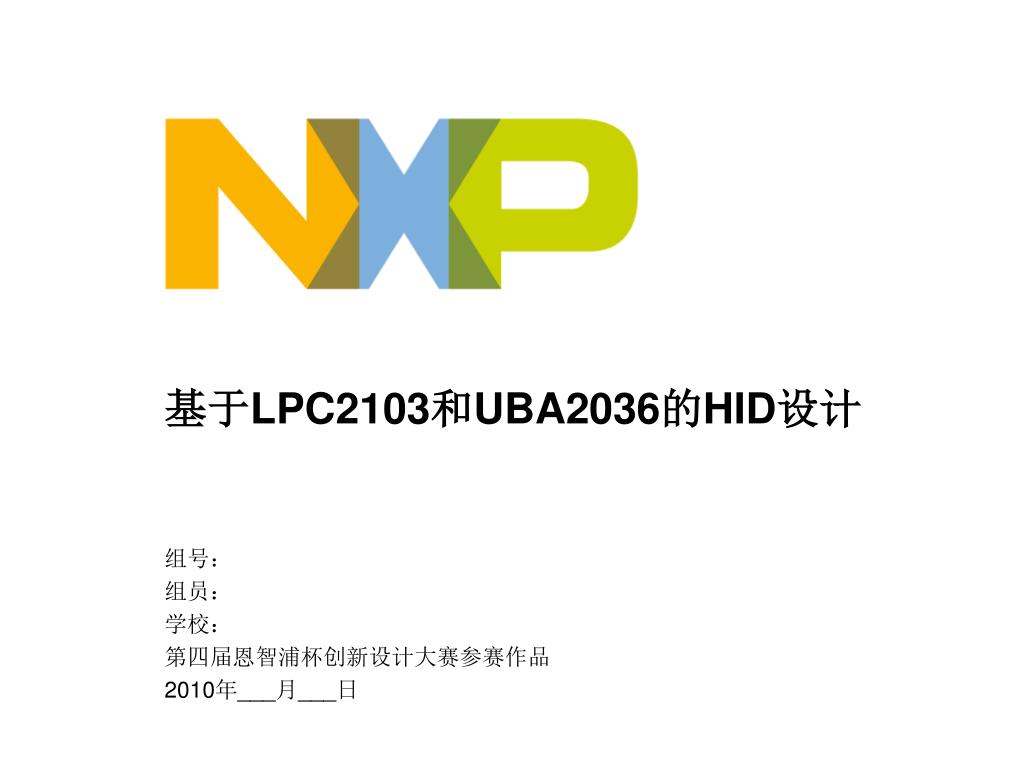

基于LPC2103和UBA2036的HID设计

组号:

组员:

学校:

第四届恩智浦杯创新设计大赛参赛作品

2010年___月___日


Abstract

Subject / Department / Author -

设计项目摘要Abstract


Background and introduction of the project

项目背景及介绍Background and introduction of the project

  • HID灯作为一种高光效,高效率,长寿命的光源,广泛用于汽车照明和特种照明中;HID灯自身的特性, 对于电子镇流器的设计提出了很高的要求和挑战.

  • 本案例基于NXP全桥驱动芯片UBA2036和MCU控制芯片LPC2103, 实现了HID点灯过程的精确控制,同时该方案抑制电流谐波、频率干扰和EMI,为HID安全可靠工作提供了保证.


Ssl type number one from ssl2101 02 ssl1523

恩智浦照明驱动选型SSL type number (one from SSL2101/02, SSL1523)

  • 选型:UBA2036, LPC2103

  • 型号特性:

    高压全桥驱动技术;内置高压电平转换功能; 550V输入内部稳压器,完成芯片内部供电; 准确的桥臂禁用功能; 用于启动延时的输入; 振荡器频率可调.

    低成本的ARM7微控制器,70MHz主频,32KB零等待Flash和8KB RAM,具有丰富的外设接口,以实现串行通信。8通道10-bit ADC可方便地实现对电流和电压信号的采样。

  • 选型理由:

    UBA2036适合驱动各种全桥结构负载

    集成度高,外围器件少

    可工作于高温环境中(125C)


Function description

系统功能描述Function Description


Design purpose and key features

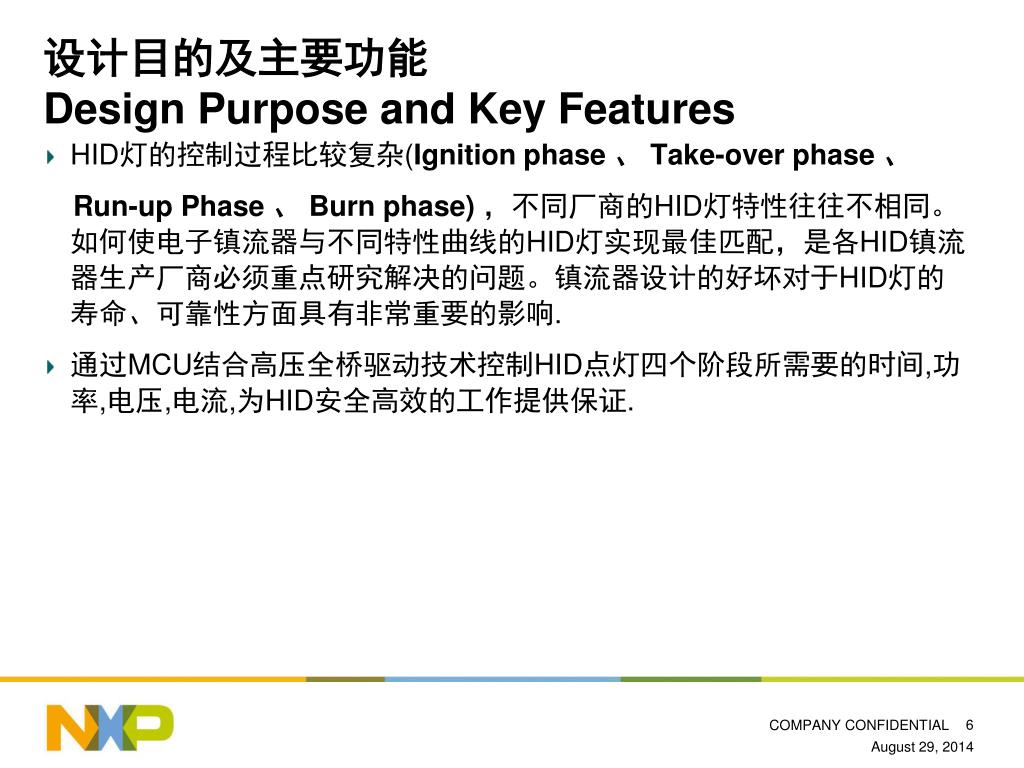

设计目的及主要功能Design Purpose and Key Features

  • HID灯的控制过程比较复杂(Ignition phase 、 Take-over phase 、

    Run-up Phase 、 Burn phase) ,不同厂商的HID灯特性往往不相同。如何使电子镇流器与不同特性曲线的HID灯实现最佳匹配,是各HID镇流器生产厂商必须重点研究解决的问题。镇流器设计的好坏对于HID灯的寿命、可靠性方面具有非常重要的影响.

  • 通过MCU结合高压全桥驱动技术控制HID点灯四个阶段所需要的时间,功率,电压,电流,为HID安全高效的工作提供保证.


System principles and technical features

系统原理和技术特点System Principles and technical features

  • MCU通过检测前级电路BUCK电路(UBA2036全桥输入极)的电流信号,经AD转换后和内部设定值做比较,产生的误差信号经MCU内部高速PI运算后,产生PWM输出,控制BUCK电路占空比. 点灯过程不同阶段所需电流和时间的不同,由MCU内部控制. 全桥电路产生HID灯所需要的交流电压信号.

  • 该设计采用数字控制技术和模拟电源相结合的设计方法,结合了两者的优点.


Led green design in smart led driving and control

绿色LED照明驱动和控制设计的体现Green Design in Smart LED driving and control

  • UBA2036采用软开关全桥驱动技术, 极大的提高了线路的电效率;

  • EMC的设计保证系统对电网的电磁干扰最小;

  • 低成本和低功耗的ARM内核MCU,小封装利于减小PCB面积;

  • 无铅设计避免对人体和环境的损害。


Diagrams

系统框图 Diagrams


Block diagram

框图Block Diagram


Description

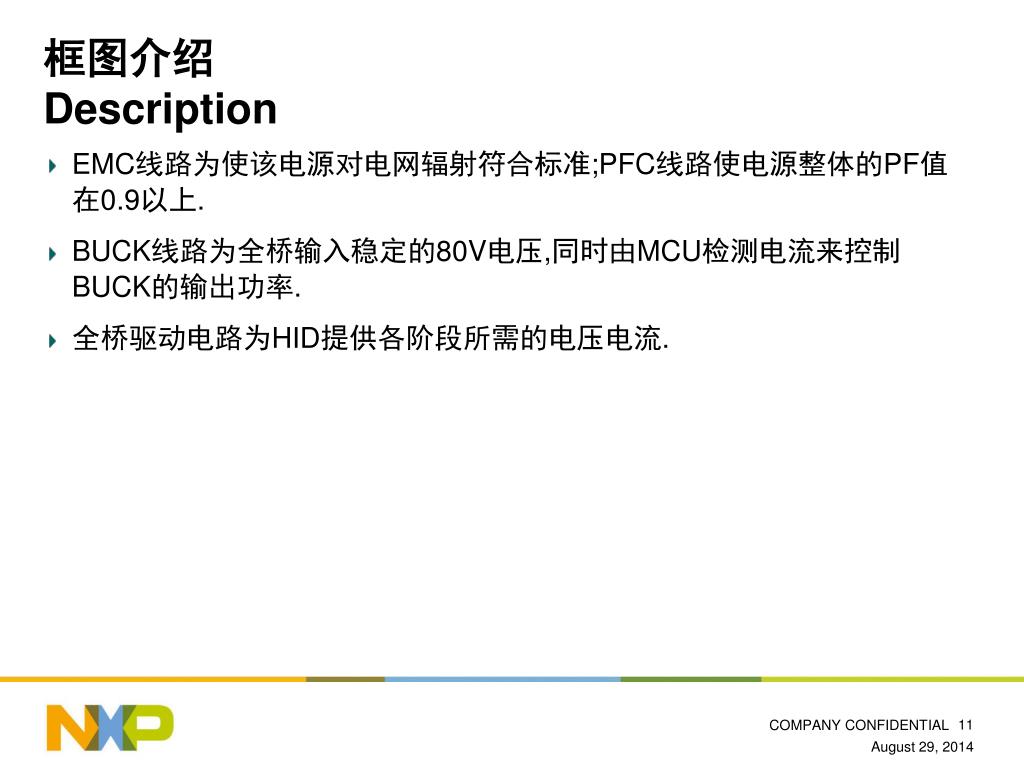

框图介绍Description

  • EMC线路为使该电源对电网辐射符合标准;PFC线路使电源整体的PF值在0.9以上.

  • BUCK线路为全桥输入稳定的80V电压,同时由MCU检测电流来控制BUCK的输出功率.

  • 全桥驱动电路为HID提供各阶段所需的电压电流.


Lpc2103 uba2036 hid

项目总结

Conclusion


Lpc2103 uba2036 hid

结论总结

  • 通过此项目可以实现HID点灯过程的精确控制,满足HID灯对于工作电压电流的需求;

  • 下一步的工作是将HID的保护(开路,短路,过流…)设计到线路中,保护的功能可以通过MCU来控制;


Code flow chart demo board picture etc optional

代码、流程图、原理图、设计实例照片等 (附加分项)Code, Flow chart, demo board picture etc. (optional)


Lpc2103 uba2036 hid

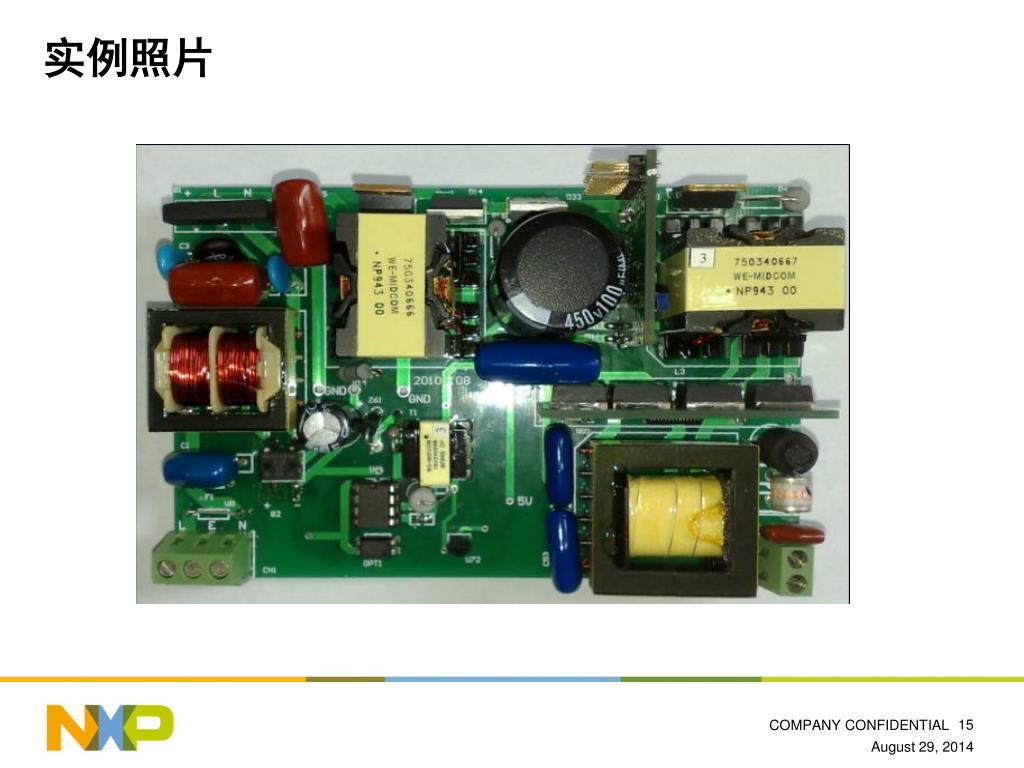

实例照片
