Presentation Transcript


3179654

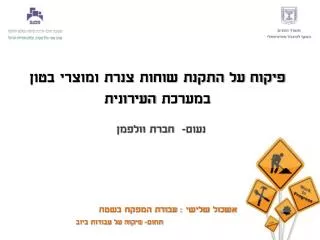

פיקוח על התקנת שוחות צנרת ומוצרי בטון במערכת העירונית

נעום- חברת וולפמן

אשכול שלישי : עבודת המפקח בשטח

תחום- פיקוח על עבודות ביוב


3179654

מטרות ההרצאה

1. רענון ידע הנדסי בהנחת צנרת, שוחות, תחנות שאיבה ומוצרי בטון במערכת העירונית. 2. חידוד נקודות חשובות בביצוע עבודות בהנחת צנרת, שוחות, תחנות שאיבה ומוצרי בטון. 3. רענון ידע בתקנים הישראליים הרלוונטיים.


3179654

  • פרקים

- תקנים ישראלים- תאי בקרה עגולים- תחנות שאיבה ומיכלי שיקוע- תאי בקרה מלבניים - אטמים ומחברים- מכסים של תאי בקרה והרכבתם- צנרות בטון - צנרת PVC


3179654

תקנים ישראלים רלוונטיים


3179654

תקנים ישראלים רלוונטיים

  • ת"'-27 מעודכן – צינורות גליליים מבטון מזויין.

  • נכנס לתוקף מ-01.07.2011

  • שינויים בתקן החדש:

  • אין צנורות בלתי מזויינים.

  • קלסות החדשות הינן : קלס 1, קלס 2, קלס 3, קלס 4, קלס 5

  • אפשר לייצר צינורות לכל העומסים הנדרשים בהתאם לתכנון

  • המפורט של קונסטרוקטור.

  • אטם חייב להיות תקני בלבד המפחית אטימות.

  • גדלה כמות ברזל זיון.

  • גדל כיסוי בטון על רשת זיון.


3179654

תקנים ישראלים רלוונטיים

  • ת"י-489- ( EN 124 ) מכסים לפתחי ניקוז ומכסים לתאי בקרה

  • שינוי בהגדרת עומסים בקילוניוטונים ובאמצעות אותיות במקום טונות.

  • העומסים החדשים :A15; B125; C250; D400; E600; F900

  • ת"י 489 (ישן) חלק 1 – תקרות לתאי בקרה

  • הגדרות נשארו תקרה בינונית, תקרה כבד עם התאמת כמות ברזל זיון בהתאם לתקן מכסים החדש.


3179654

תקנים ישראלים רלוונטיים

  • ת"י-658 – חוליות טרומות מבטון לתאי בקרה

  • בוטל ת"י 466 חלק 4 – חוקת בטון: אלמנטים ומערכות מבטון טרום.

  • תקן החדש הוא : ת"י-1923 חלק 2- יצור אלמנטים מבטון, בטון טרום ןמוצרים.


3179654

תאי בקרה עגולים


3179654

סוגי תחתיות עגולות


3179654

שימוש בתחתיות עגולות שונות- טיפים

  • תחתיות MBמונוליטיותאניברסליות הן המומלצות ביותר.

  • תחתיות TOPמונוליטיות עם תעלות מבטון הינן מתאימות לתנאים סטנדרטיים.

  • תחתיות MBP משולבותמגנופלסט (בטון+PE) פחות מומלצות.


3179654

תחתיות MB מונוליטיות אוניברסליות


Top 100 125

תחתיות TOP ק.100 ק.125


3179654

תחתיות MBP משולבות מגנופלסט


80 100 125

חוליות עגולות ק.80 ק.100 ק.125


80 100 1251

תקרות לתאי בקרה ק.80 ק.100 ק.125


3179654

צורות התקנה שונות של תקרות ומכסים


3179654

מפל חיצוני דגם DROP


3179654

פרט אופיני להתקנת מפל חיצוני מסוג DROP


Multi drop

מפל חיצוני מסוג MULTI DROP


Multi drop1

פרט אופיני להרכבת מפל חיצוני מסוג MULTI DROP


Floatig

סכנת ציפה של תאי בקרה (FLOATIG)


3179654

כוחות ציפה גובה מי תהום עד פני הקרקע

בתאים קוטר 80 עד גובה מקס' 1.25 מ' על פי תקנים אין סכנת

ציפה וזאת מבלי להעזר כלל בכוחות החיכוך בין קרקע למבנה התא.

בתאים קוטר 100 עד גובה מקס' 2.75 מ' על פי תקנים אין סכנת

ציפה וזאת מבלי להעזר כלל בכוחות החיכוך בין קרקע למבנה התא.

בתאים קוטר 125 עד גובה מקס' 3.61 מ' אין סכנת ציפה

וזאת מבלי להעזר כלל בכוחות החיכוך בין קרקע למבנה התא.


3179654

כוחות ציפה גובה מי תהום 0.5 מתחת לפני הקרקע

בתאים קוטר 125 עד גובה מקס' 4.5 מ' אין סכנת ציפה .


3179654

תאי בקרה עגולים גדולים


3179654

פודסטים בתאי בקרה עמוקים


3179654

מסקנה לגבי שימוש בפודסטים

  • בתאים עמוקים, תנאי הבטיחות עם פודסטים

  • טובים יותר מאשר עם כלוב הגנה לסולמות.


3179654

תחנות שאיבה ומיכלי שיקוע


3179654

תחנות שאיבה

  • במידה ואינה קיימת אפשרות לזרימה גרוויטציאונית בקווי ביוב

  • וניקוז משתמשים בקווי סניקה.

  • כלומר, הזרמת מים באמצעות משאבות.


3179654

תחנות שאיבה

  • תזרים תהליכי האופטימאלי בנוי כדלקמן:

  • על גבי קו גרוויטציוני מורכבים:

  • תא סגר

  • מיכל שיקוע דגם ST בנפח בהתאם ספיקה המקסימלית.

  • תחנת שאיבה דגם PST (כאשר קו סניקה הינו תת קרקעי,

  • יותקן תא מגופים אחרי יציאה מתחנת שאיבה דגם PST-U).

  • - יציאת קו סניקה למערת ביוב או ניקוז.

  • יתרון של סכמה הנ"ל שאין שימוש בציוד מכני נוסף כמו מרסקת הדורשת תחזוקה והצעות נוספות.


3179654

תחנות שאיבה

  • תחנות שאיבה ישנם בקטרים פנימיים סטנדרטיים כגון

  • - ק.125 ס"מ

  • - ק.160 ס"מ

  • - ק.200 ס"מ

  • - ק.240 ס"מ

  • - ק.350 ס"צ


3179654

מיכלי שיקוע

  • דגם של מיכלי שיקוע הינו ST

    • SLUDGE TRAPS

    • נפחים פעילים סטנדרטיים

    • 500 ליטר

    • 2500 ליטר

    • 3900 ליטר

    • 5300 ליטר

    • 8000 ליטר

    • 10000 ליטר

    • 12500 ליטר

    • 15000 ליטר


3179654

תאי סגר

  • תאי סגר קיימים בקטרי סטנדרטיים פנים כגון:

  • - ק.125 ס"מ

  • - 160 ס"מ

  • - 200 ס"מ


3179654

תאי בקרה מלבניים

  • שימוש העיקרי בתאים מלבניים הינו בקוי ניקוז.


3179654

תאי בקרה מלבניים מחלקים טרומיים


3179654

תאי בקרה מלבניים גדולים


3179654

מחברי שוחה ואטמים

  • לצורך קבלת מערכות אטומות נגד דליפת מים מבפנים וחדירת מים פנימה משתמשים במחברי שוחה עבור חיבור צנרת אל דופן שוחה ואטמים לחיבור בין חלקי שוחה.


3179654

מחבר שוחה מסוג איטובים הוא מחבר השוחה המומלץ ביותר לקוי ביוב

מחבר שוחה מסוג איטוביב


Cs910

מחבר שוחה מסוג CS910


3179654

מחבר חדירה לשוחות משולבות מגנופלסט


3179654

מחבר שוחה קונטור סיל

מחבר שוחה מסוג קונטור סיל הינו לצינורות גדולים. קוטר חיצוני של הצינור לא פחות מ – 54 ס"מ


3179654

מחבר שוחה עוצר מים

מחבר שוחה מסוג עוצר מים פחות מומלץ לשימוש.


3179654

אטם איטופלסט

  • הרכבת אטם איטופלסט על גבי תקע

  • הרכבת אטם איטופלסט בתוך שקע


3179654

הרכבה נכונה של אטם איטופלסט


3179654

אטם גומי מסוג CS97 לאיטום בין רכיבי תאי בקרה


Csd plus 3

אטם גומי עם מילוי חול מסוג CSD-PLUS-3 לאיטום בין רכיבי תאי בקרה


3179654

מכסים לתאי בקרה


489 en124

ת"י-489 (EN124)- מכסים לפיתחי ניקוז ומכסים לתאי בקרה


3179654

מכסים עגולים לעומס D400 עם נעילה מסוג קליק לוק


D400 33

מכסים עגולים לעומס D400 כרמל-33


B125 33

מכסים עגולים לעומס B125 כרמל-33


3179654

פרט התקנת מכסים של תאי בקרה


3179654

שלבי הרכבת מכסים

ניקוי פני התקרה מליכלוך וחול.

קידוח חורים בתקרה ותקיעת מוטות ברזל מצולע לפי שרטוט התקנה. את המוטות במעגל הפנימי יש לחתוך לגובה הנדרש

הכנת חישוקים מברזל מצולה ק.8 וקשירתם.

הצבת המסגרת על גבי המוטות במעגל הפנימי.

הרכבת תבנית פנימית וחיצוני.

שטיפת פני התקרה במים.

יציקת תערובת בטון ב-40 5-7 ס"מ נמוך מפני כביש.

כיסוי מכסה ע"י יריעת פוליאטילן לצורך השפרה.

פירוק תבנית לאחר 24 שעות.

ניקוי המסגרת מבטון והרכבת הסגר במקומו.


3179654

צינורות בטון


3179654

צינורות בטון-טבלת השוואה ונתונים לסוגי הצינורות בטון השונים


3179654

תמונות הנחת צינורות בטון

הנחת צינורות בטון מתבצעות

על פי הנחיות של יועץ קרקע


3179654

צינור המומלץ ביותר הינו מסוג מגנוקריט MGF בעל אטם הרחב ביותר מובנה בפעמון כחלק אינטגרלי.

האטמים האלו מבטיחים חיבור ואטימה טובים מאוד של צינורות.


3179654

צינורות PVC


3179654

שימוש בצינורות PVC

  • שימוש העיקרי בצינורות PVC במערכת העירונית הינו להולכת שפכים בקווי ביוב.

  • -כל הצנרת והאביזרים הם עפ"י ת"י- 884

  • -עמידות לשחיקה גבוהה.


3179654

מפרט הנחת צינורות PVC

  • הצינורות יונחו בחפירה

  • כל הצינורות ואבזריהם יונחו בקווים ישרים, בשיפועים וברומים המסומנים בתכניות ובחתכים האורכיים ולפי הוראות המפקח. הביקורת תעשה ע"י מדידת כל צינור וצינור במאזנת ע"י מודד מוסמך בלבד.

  • קביעת הצינור במקומו המדויק תעשה בעזרת התחפרות קטנה מתחת לצינור (ולא ע"י הרמת הצינור) ובעזרת הוספת חומר מתחתיו שיהודק היטב לפני הנחת הצינור.

  • הצינור יקבע מיד ע"י הידוק חול או "חומר נבחר מהודק" מצידיו, כנדרש לעיל, לכל אורכו.


3179654

סטייה

  • 1. הסטיה המותרת בגובה לא תעלה על 1 מ"מ, כלומר ההפרש בין רום תחתית צנור (IL. - אינברט) כפי שיבוצע, לא יעלה על 1 ± מ"מ ביחס לנתון תכנון כלשהו.

  • הסטייה המותרת בשפוע באחוזים לא תעלה על 0.1% (כלומר אם אורך הצנור 2.50 מ' והסטייה המירבית תהיה 2 מ"מ, חישוב הסטייה בשיפוע תהיה כדלהלן: 2 מ"מ על 2.5 מ', כלומר 0.08%)

  • .2 הסטייה האופקית המותרת למיקום הצינור בכל נקודה, תהיה מכסימום 2 ס"מ.


3179654

סטייה

  • 1. הסטיה המותרת בגובה לא תעלה על 1 מ"מ, כלומר ההפרש בין רום תחתית צנור (IL. - אינברט) כפי שיבוצע, לא יעלה על 1 ± מ"מ ביחס לנתון תכנון כלשהו.

  • הסטייה המותרת בשפוע באחוזים לא תעלה על 0.1% (כלומר אם אורך הצנור 2.50 מ' והסטייה המירבית תהיה 2 מ"מ, חישוב הסטייה בשיפוע תהיה כדלהלן: 2 מ"מ על 2.5 מ', כלומר 0.08%)

  • .2 הסטייה האופקית המותרת למיקום הצינור בכל נקודה, תהיה מכסימום 2 ס"מ.


3179654

עומק מינימאלי לכיסוי מעל גב הצינור

עומק החפירה במקומות השונים יענה על הדרישות הבאות:

  • בכביש אספלט- הכיסוי מעל גב הצינור יהיה לפחות 1.5 מ'.

  • במדרכה - הכיסוי מעל גב הצינור יהיה לפחות 1.3 מ'.

  • בשטח פתוח - הכיסוי מעל גב הצינור יהיה לפחות 1.0 מ'.

  • בחצר או בגינה פרטית- הכיסוי מעל גב הצינור לפחות 0.5 מ'.


3179654

הנחת צינורות PVC


3179654

סיכום

  • שימוש בידע הנדסי

  • בתקנים עדכניים

  • ושימושבשיטות מתקדמות

    יפטיחו איכות גבוהה וקידום פרויקטים בצורה יעילה ביותר.
