Magnetizam

MAGNETIZAM


Magnetizam

Lorentzova sila - definicija B

iznos i smjer B, jedinica

Definicijska relacija

Magnetna sila

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Lorentzova sila

Električna sila

Magnetna sila


Magnetizam

3. Nabojkoji se giba u magnetnompoljuosjećamagnetnusilu

Lorenzovasila

Definiranje B

F = q v x B

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Magnetna indukcija

sila na naboj

naboj

brzina naboja


Magnetizam

Lorentzova sila - pokus

Pokus: gibanje naboja uB

F

-

B

v

F

+

snop elektrona

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

+

-

A

K

+ -

Katodna cijev


Magnetizam

Lorentzova sila - primjeri B

Gibanje naboja u B

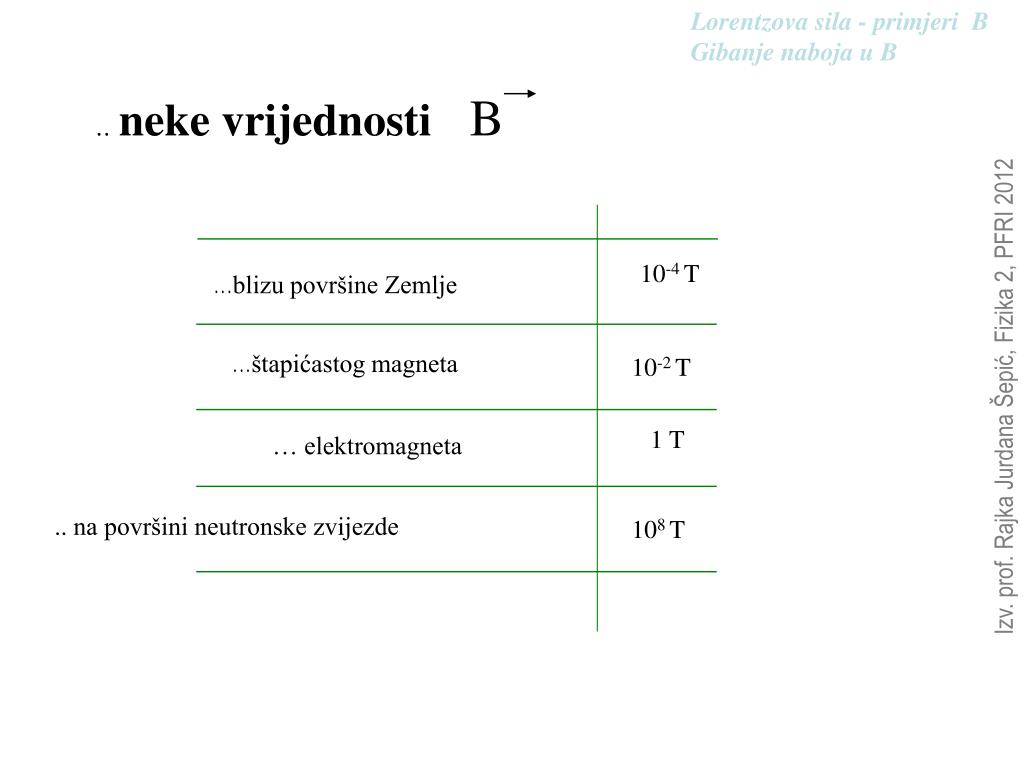

.. neke vrijednosti B

10-4 T

...blizu površine Zemlje

...štapićastog magneta

10-2 T

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

1 T

… elektromagneta

.. na površini neutronske zvijezde

108 T


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Polarna

svjetlost

nad

Jupiterom


Magnetizam

Lorentzova sila -Van Allenovi pojasevi

Magnetne stupice - Van Allenovi pojasevi

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Zemljin magnetizam

Promjene Zemljinog magnetnog polja

Magnetski “mirniji dan”

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Geomagnetni poremećaj

V.Vujnović, G.Verbanac, 4.ZS HFD Zg, 2003. ljubaznošću V. Vujnovića


Magnetizam

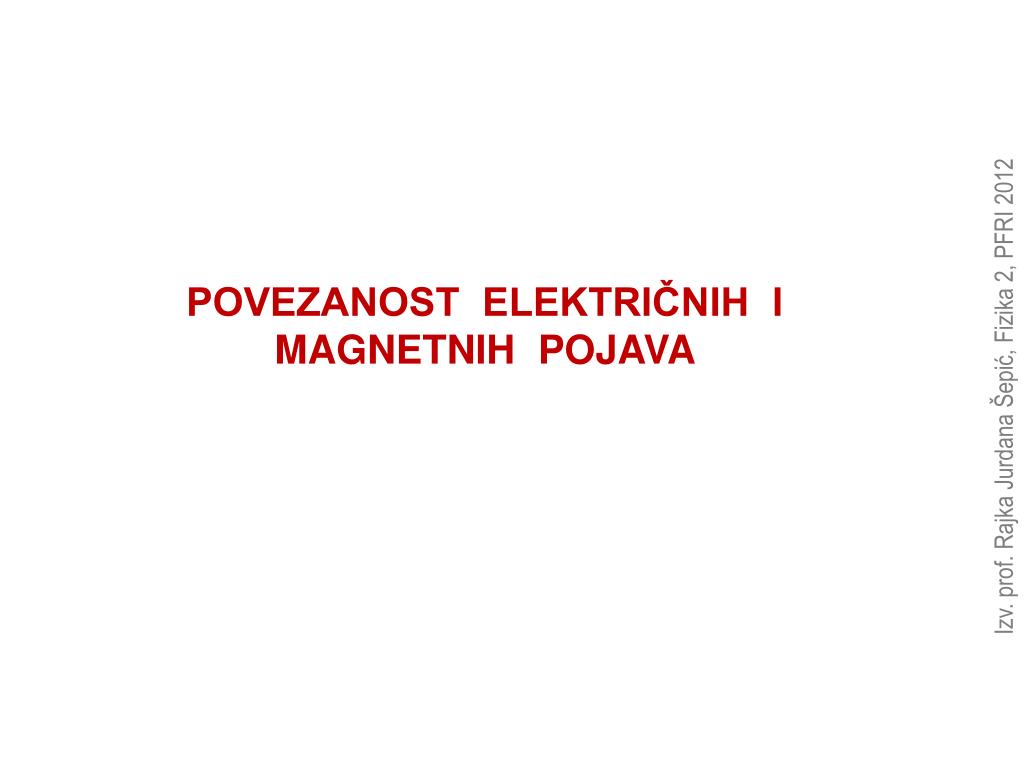

POVEZANOST ELEKTRIČNIH I

MAGNETNIH POJAVA

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Oerstedovpokus - Amperovzakon

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Hans Christian Oersted

Andre Marie Ampere

Oko vodiča kojim prolazi struja

nastaje magnetno polje


Magnetizam

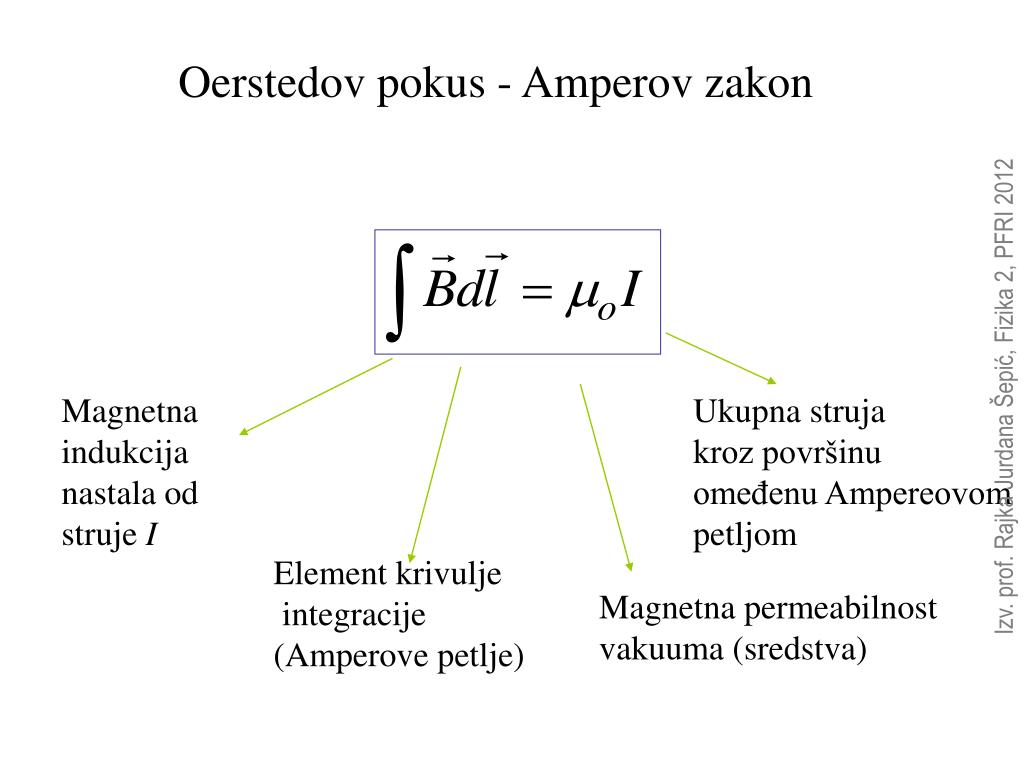

Oerstedov pokus - Amperov zakon

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Magnetna

indukcija

nastala od

struje I

Ukupna struja

kroz površinu

omeđenu Ampereovom

petljom

Element krivulje

integracije

(Amperove petlje)

Magnetna permeabilnost

vakuuma (sredstva)


Magnetizam

FARADAYAV ZAKON ELEKTROMAGNETNE INDUKCIJE

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Michael Faraday

1791-1867

Kroz vodič u promjenljivom

magnetnom polju naboj se počne gibati

(poteče struja).


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

M.Faraday predaje u Royal Institution 1856.g.

U publici je Princ od Wallesa, budući kralj Edward VII.


Magnetizam

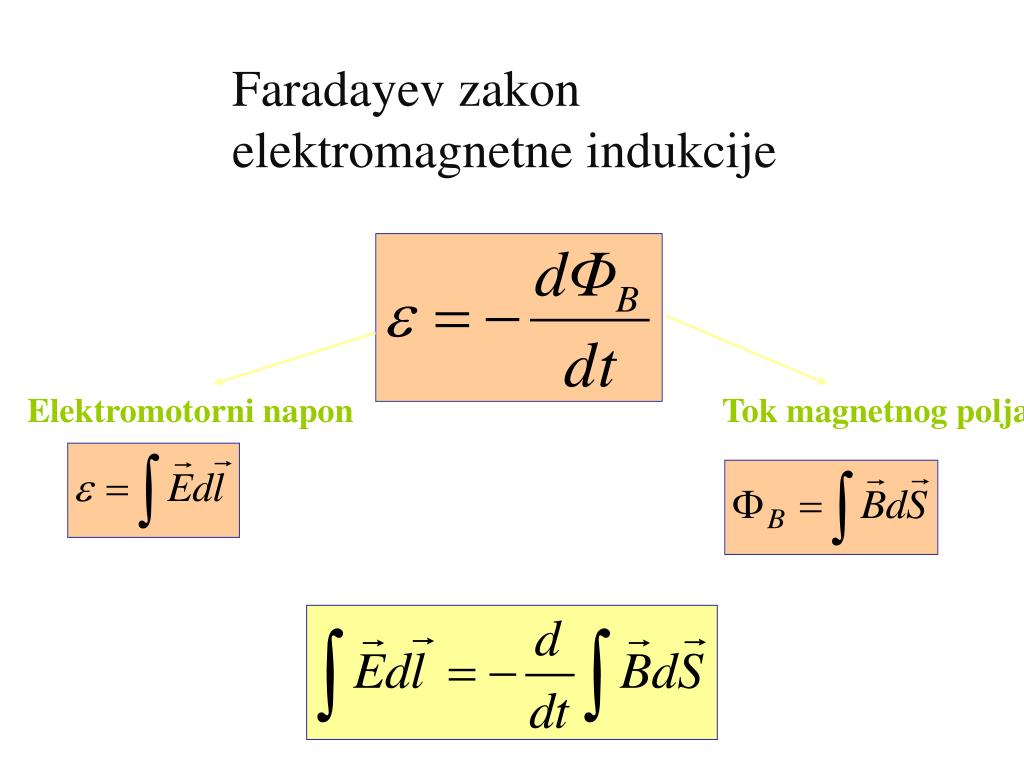

Faradayevzakon

elektromagnetneindukcije

Elektromotorni napon

Tok magnetnog polja


Magnetizam

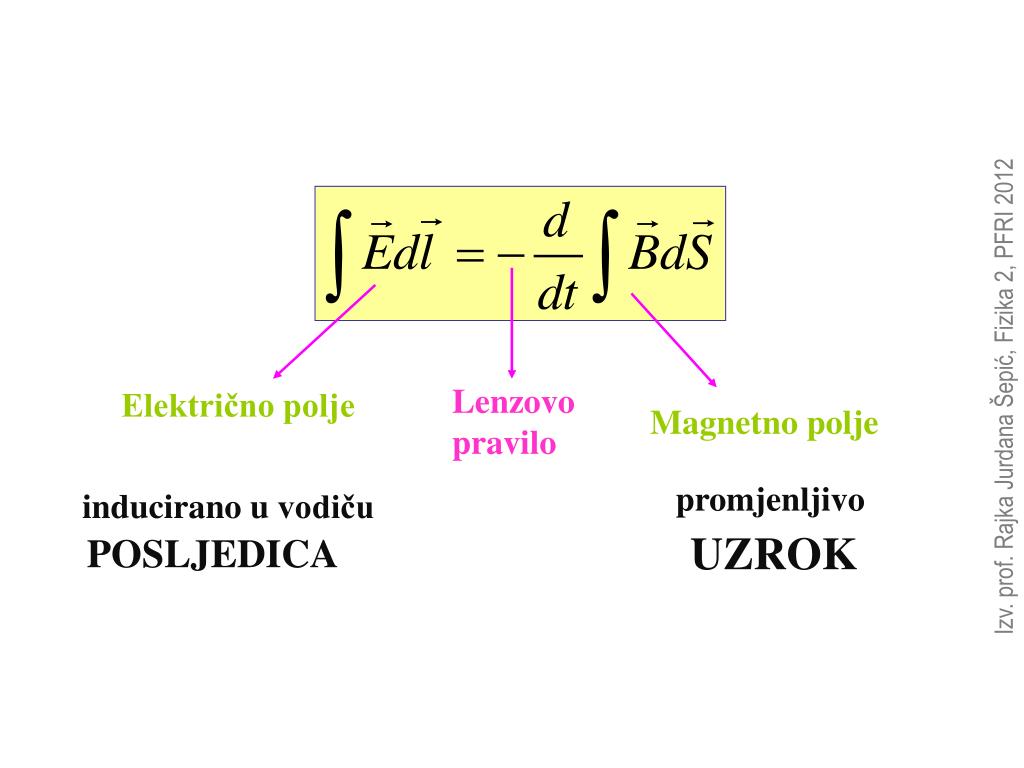

Lenzovo

pravilo

Električno polje

Magnetno polje

promjenljivo

inducirano u vodiču

UZROK

POSLJEDICA

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Santana

Serway R.A., Jewett J.W. Physics for scientists and engineer


Magnetizam

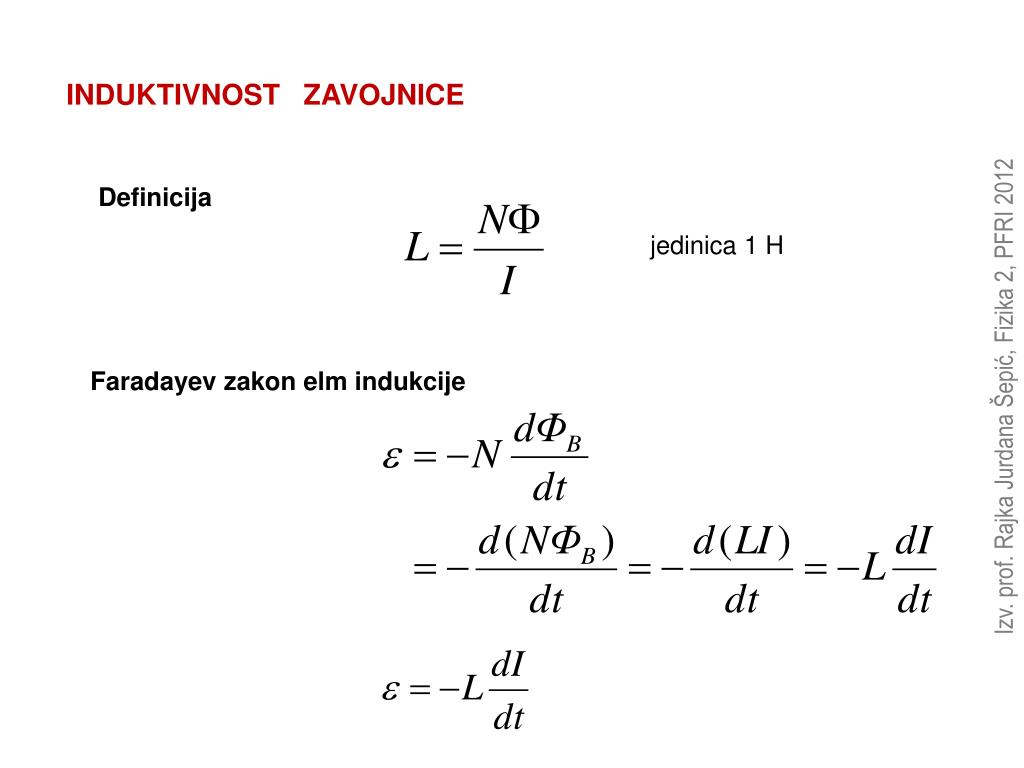

Induktivnost zavojnice

Definicija

jedinica 1 H

Faradayev zakon elm indukcije

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Induktivnost zavojnice

O čemu ovisi induktivnost zavojnice

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

induktivnost

po metru duljine

zavojnice

površina presjeka

broj namotaja po metru duljine

magnetna permeabilnost sredstva


Magnetizam

RL KRUG

3. K. pravilo:

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Diferencijalna jednadžba

RL kruga


Magnetizam

RL KRUG

Rješenje diferencijalne jednadžbe

Vremenska konstanta

RL kruga

i

i0

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

t

  • struja kasni za naponom zbog struje inducirane

  • u zavojnici


Magnetizam

Povezanostelektričnihimagnetnihpojava

1. Naboj u gibanjuuzrokujepojavumagnetnogpolja

Oerstedovpokus, Ampereovzakon

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

2. Krozvodič u promjenljivommagnetnompolju

potečestruja (naboj se počnegibati)

Faradayevzakon

3. Nabojkoji se giba u magnetnompoljuosjećamagnetnusilu

Lorenzovasila


Magnetizam

MAXWELLOVE JEDNADŽBE

KLASIČNE ELEKTRODINAMIKE

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

James Clerk Maxwell

1831-1879

TEORIJA ELEKTROMAGNETNIH VALOVA


Magnetizam

1. Maxwellova jednadžba

Gaussov zakon za elektricitet

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Električni naboj je uzrok električnog polja i toka električnog polja


Magnetizam

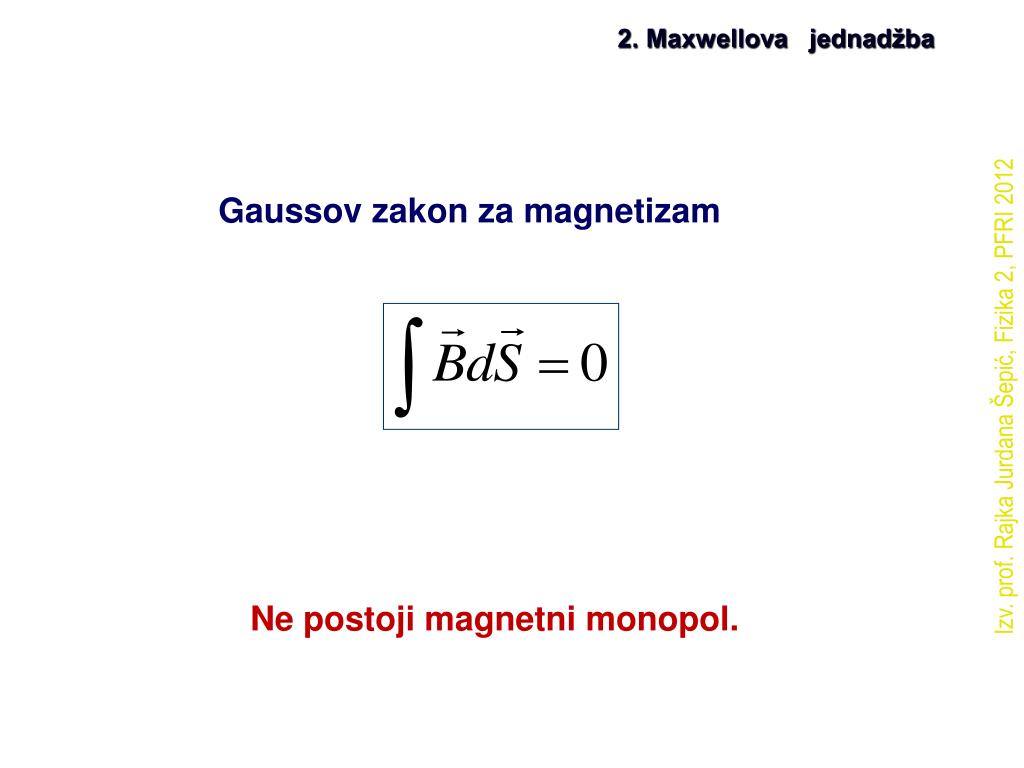

2. Maxwellova jednadžba

Gaussov zakon za magnetizam

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Ne postoji magnetni monopol.


Magnetizam

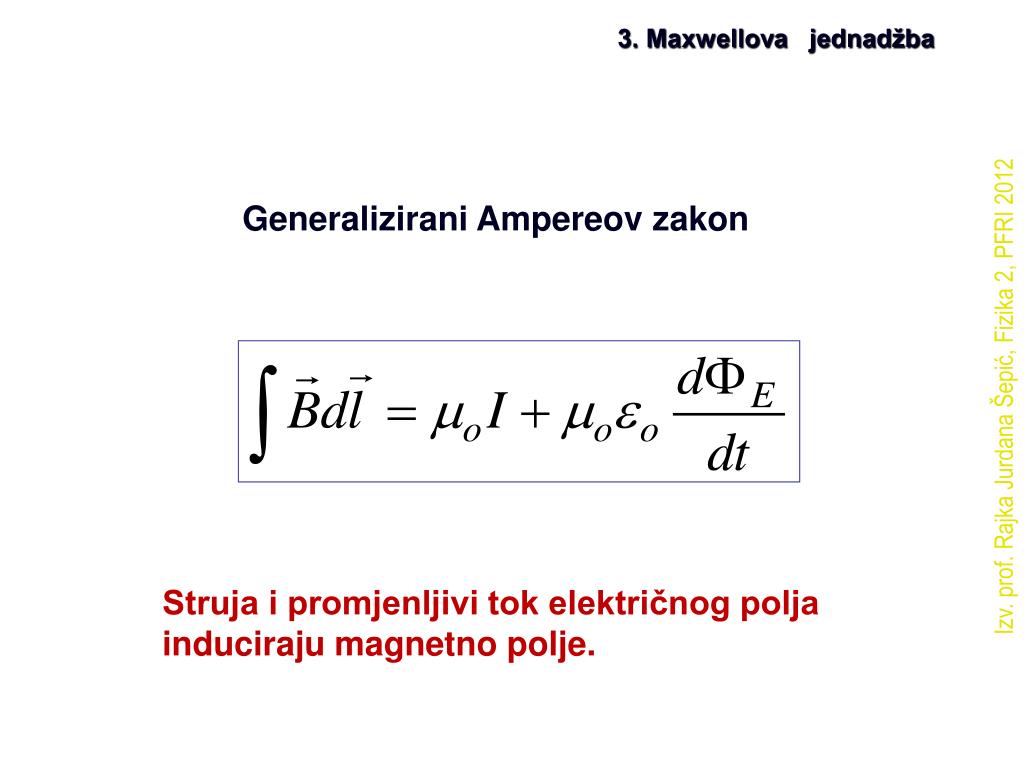

3. Maxwellova jednadžba

Generalizirani Ampereov zakon

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Struja i promjenljivi tok električnog polja

induciraju magnetno polje.


Magnetizam

4. Maxwellova jednadžba

Faradayev zakon elektromagnetne indukcije

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Promjenljivi tok magnetnog polja

induciraju električno polje (napon, struju).


Magnetizam

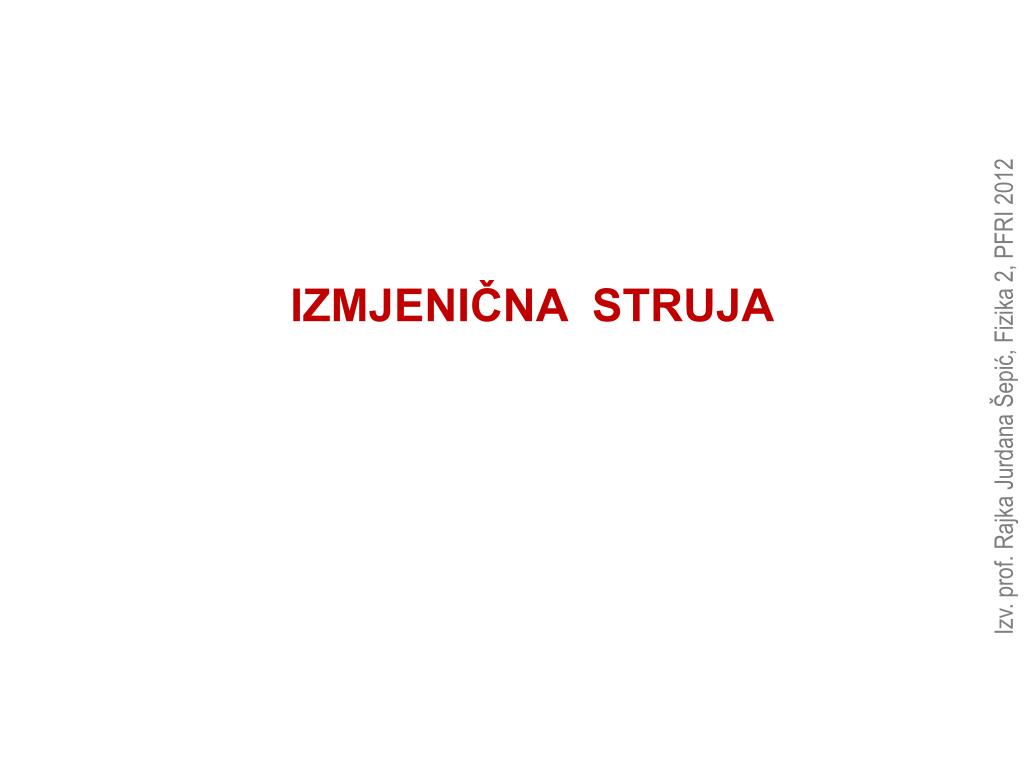

IZMJENIČNA STRUJA

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

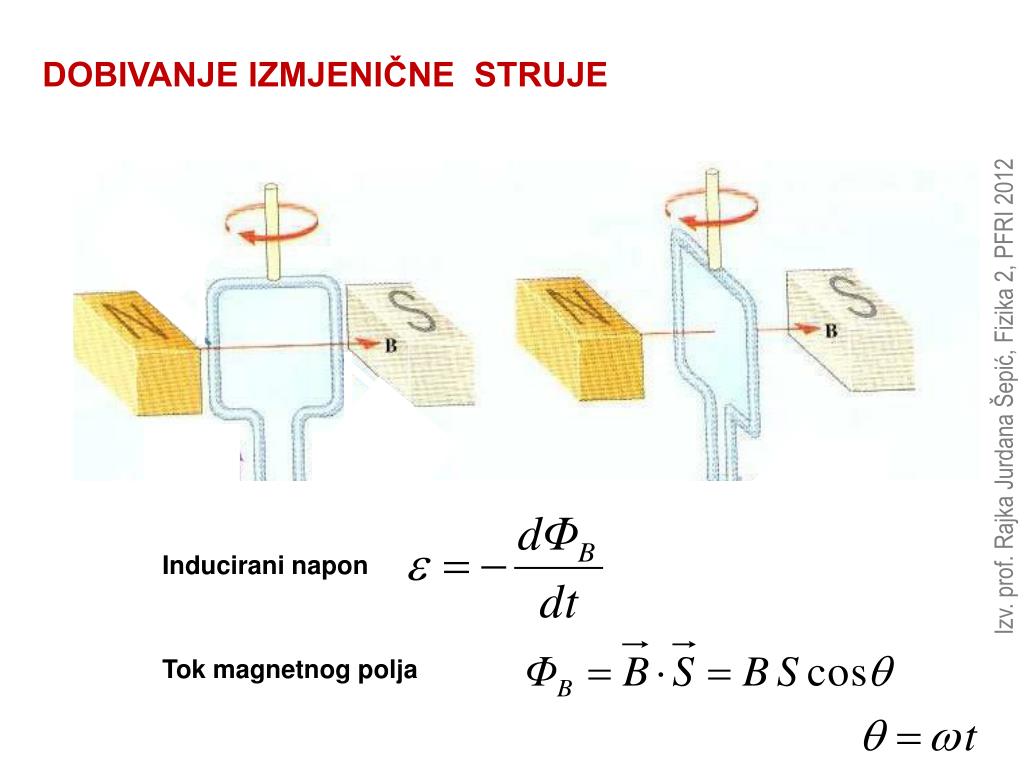

DOBIVANJE IZMJENIČNE STRUJE

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Inducirani napon

Tok magnetnog polja


Magnetizam

DOBIVANJE IZMJENIČNE STRUJE

Izmjenični napon

Izmjenična struja

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

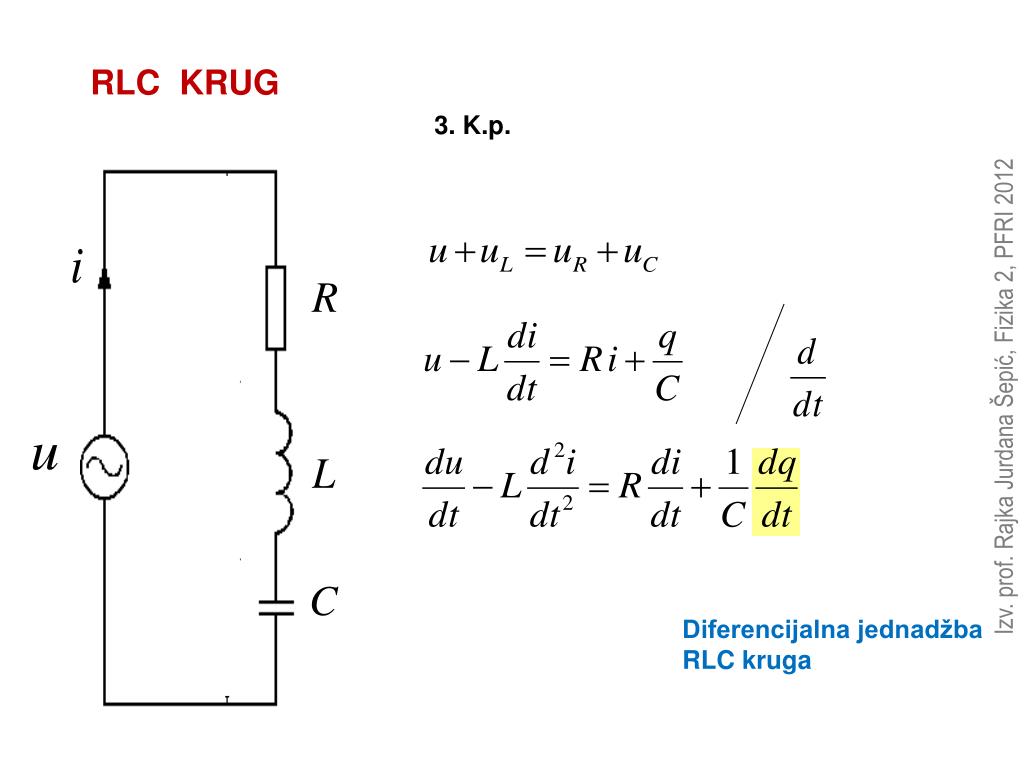

RLC krug

3. K.p.

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

Diferencijalna jednadžba

RLC kruga


Magnetizam

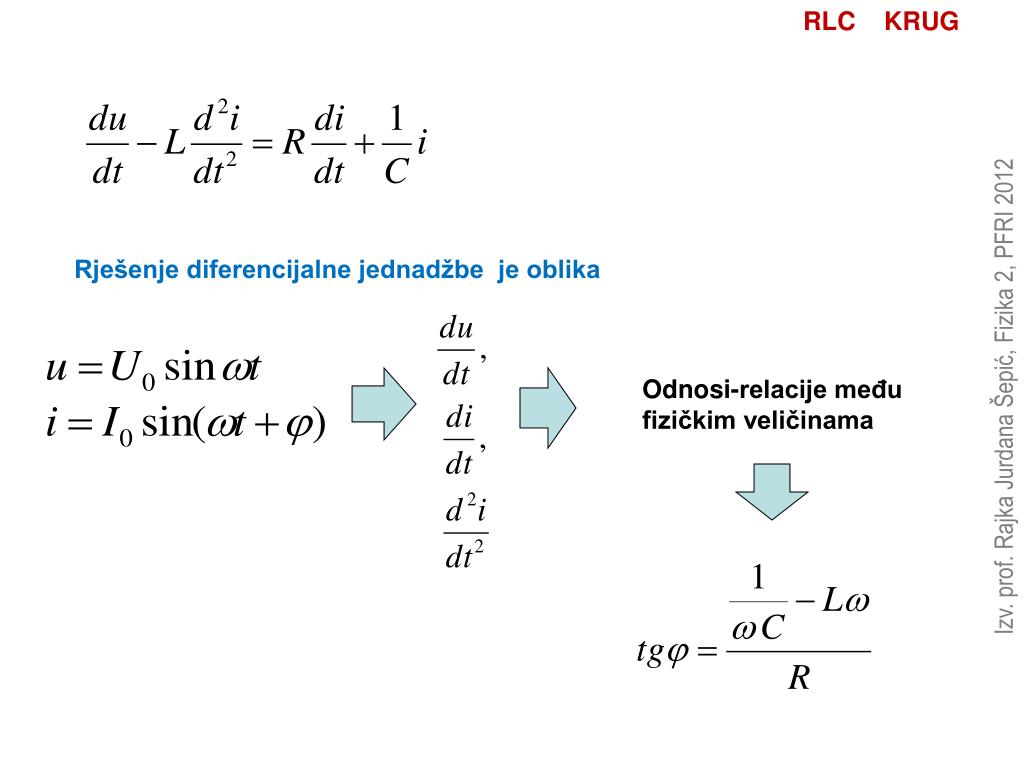

RLC krug

Rješenje diferencijalne jednadžbe je oblika

Odnosi-relacije među

fizičkim veličinama

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012


Magnetizam

Otpori u krugu izmjenične struje

- radni (omski)

- kapacitivni - ako dominira, struja brza pred naponom

- induktivni - ako dominira, struja kasni za naponom

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012

UKUPNI OTPOR

IMPEDANCIJA


Magnetizam

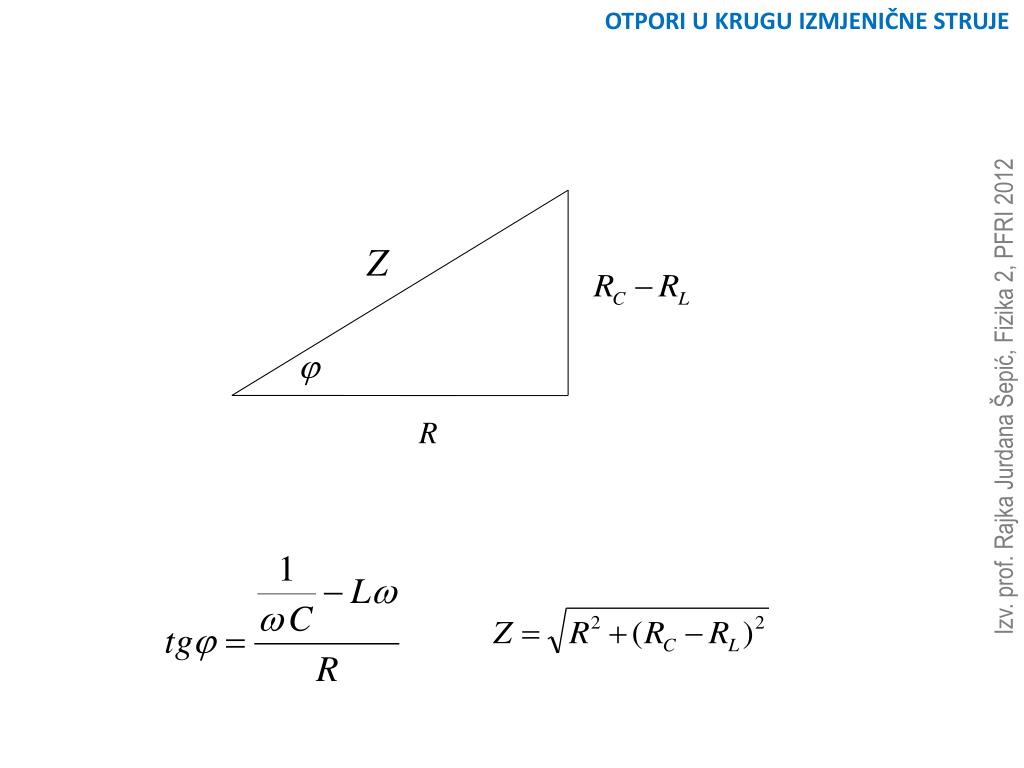

Otpori u krugu izmjenične struje

j

Izv. prof. Rajka Jurdana Šepić, Fizika 2, PFRI 2012
