Presentation Transcript


4587625

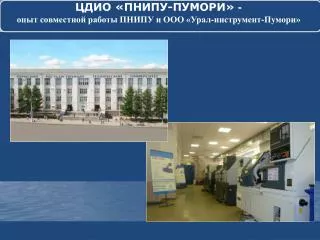

ЦДИО «ПНИПУ-ПУМОРИ» -

опыт совместной работы ПНИПУ и ООО «Урал-инструмент-Пумори»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

СОДЕРЖАНИЕ

1. Презентация работы Центра дополнительно инновационного образования (ЦДИО) МТФ «ПНИПУ-ПУМОРИ» - опыт совместной работы ПНИПУ и ООО «Урал- инструмент-Пумори».

2. Презентация программы повышения квалификации специалистов ОАО "Авиационные редуктора и трансмиссии - Пермские моторы" ("Редуктор-ПМ") «Оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ "Sinumerik" для обеспечения современного производства космических систем»

Докладчик - Баландина Валентина Федотовна


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Взаимодействие образования и инжиниринга

ООО «Урал-инструмент-Пумори»

Инжиниринговая компания

ПНИПУ

Компетенции в образовании

УДЦ «ПНИПУ-ПУМОРИ»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Концепция Центра

Реализация

региональной

промышленной

политики

Подготовка

кадров

ЦДИО

Демонстрация

возможностей

оборудования,

режущего

инструмента

Международная

деятельность

Выставочная

деятельность

Инжиниринг,

производствен-

ные услуги


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Задачи центра

  • Подготовка высококвалифицированных кадров на современном металлообрабатывающем оборудовании

  • Демонстрация возможностей современных технологий машиностроения, металлообрабатывающих станков, инструмента и оснастки

  • Проведение научно-исследовательских и опытно-конструкторских работ по современным проблемам машиностроения (НИОКТР)

  • Переподготовка персонала машиностроительных предприятий в процессе выполнения комплексных проектов техперевооружения


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Продукты и услуги Центра по подготовке кадров

  • целевая подготовка аттестованных высококвалифицированных управленческих, инженерных и рабочих кадров на контрактной основе

  • переподготовка персонала промышленных предприятий для работы на высокотехнологичном оборудовании

  • организация стажировок специалистов на ведущих российских машиностроительных предприятиях, а также мировых производителей оборудования


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Открытие Центра

В августе 2007 года состоялось открытие Учебно-демонстрационного центра «ПНИПУ- ПУМОРИ» (УДЦ), что явилось одним из первых примеров взаимовыгодного сотрудничества учебного заведения Пермского национального исследовательского политехнического университета и коммерческого предприятия ООО «Урал-инструмент-Пумори». В 2013 году УДЦ был переименован в Центр дополнительного инновационного образования (ЦДИО) МТФ «ПНИПУ-ПУМОРИ».

Проект создания УДЦ был награжден бронзовой медалью на VII Московском международном салоне инноваций и инвестиций.

Создание Центра «ПНИПУ-ПУМОРИ» было в первую очередь продиктовано необходимостью привлечения современного металлообрабатывающего оборудования в учебном процессе для подготовки современных квалифицированных кадров.Центр занимает 400 кв.м на территории механико-технологического факультета ПНИПУ, в его структуру входят учебный класс, демонстрационный зал , технический центр и инжиниринговый центр.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Учебный класс

В учебном классе на 16 рабочих мест установлены стойки-имитаторы ЧПУ Siemens с учебным программным обеспечением SinuTrain; программным обеспечением Delcam – с системой сквозного проектирования, а также с двумя учебными стойками Okuma, которые полностью воссоздают интерфейс стойки станков.

В учебном классе проходит обучение систем ЧПУ: SINUMERIK, FANUC, OKUMA


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

  • Средства обучения управлению

  • жизненным циклом изделия:

  • Конструирование изделий

  • Инженерные расчеты

  • Технологическая подготовка производства

  • Разработка управляющих программ (УП)

  • Отработка УП на станках с ЧПУ

Обучающиеся с помощью учебной клавиатуры, идентичной станочной, изучают управление и программирование в обстановке максимально приближенной к реальности. Стойки-имитаторы позволяют разрабатывать управляющие программы вне станка, что увеличивает эффективность технологической подготовки производства.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Демонстрационный зал

В демонстрационном зале ЦДИО постоянно размещены более 10 единиц различного технологического оборудования, в том числе крупнейших индийских станкостроительных корпораций: фрезерное, токарное, электроэрозионное оборудование, обрабатывающие центры, заготовительное и заточное оборудование других производителей.

За 4 года было обновлено более 26 единиц оборудования,в том числе более 10 станков, использующихся в деморежиме.

В соответствии с согласованной программой с ПНИПУ полная сменность оборудования осуществляется не реже 1 раза в год.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Технический центр

  • Технический центр выполняет:

  • пуско-наладочные работы и обслуживание всего оборудования в Центре и на предприятиях;

  • сервисное обслуживание и ремонт в гарантийный и послегарантийный период;

  • консультации по эксплуатации, обслуживанию станков и систем ЧПУ: SIEMENS, FANUC, OKUMA.

  • заказы от предприятий на изготовление сложных (нетиповых) изделий. Это помогает студентам старших курсов, аспирантам и магистрам ПНИПУ в подготовке курсовых, дипломных и диссертационных исследований.

  • инжиниринговые работы - разработка и внедрение технологии с полным технологическим оснащением и написанием управляющих программ для станков с ЧПУ Заказчика с привлечением студентов.

  • В состав сервисной группой Технического центра входят: наладчики – 4 чел.;программист – 1чел.; электронщик – 1чел.; технологи – 2 чел.; администрация – 2 чел.

Персонал Технического центра проходит ежегодные курсы обучения, повышения квалификации и переподготовки на заводах-производителях оборудования с ЧПУ.

Получаемые знания и навыки позволяют сотрудникам Технического центра в короткие сроки производить все виды работ на высоком профессиональном уровне.

Часть оборудования, выставленного в зале (не менее 4 станков), постоянно используется в деморежиме для процесса обучения студентов и переподготовки специалистов предприятий, проведения испытаний инструмента и отработки технологии, выполнения заказов для промышленных предприятий и презентаций.

Представленное в Центре современное станочное оборудование обеспечивает базу для практического обучения студентов ПНИПУ профильных факультетов и аспирантов, а так же на практике осуществляет обучение специалистов и демонстрирует весь комплекс работ по подготовке производства.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

На станках, используемых в демонстрационном режиме, проводятся работы по внедрению современных технических решений, направленных на оптимизацию и эффективность производства:

- система мониторинга эффективности работы оборудования ТPM-Тrak - разработка индийской фирмы Pioneer ТС, предварительно внедрена на оборудовании в УДЦ, а затем успешно внедрена на предприятии ОАО «Мотовилихинские заводы».

- в Центре совместно с МГТУ им. Н.Э. Баумана проведены исследования использования охлаждённого ионизированного воздуха для охлаждения зоны резания на фрезерных и токарных станках. Использование данного способа охлаждения, характеризующегося повышенной проникающей способностью и образованием окисных пленок на режущей кромке инструмента, позволяет уйти от использования СОЖ в различных производствах, повысить производительность оборудования, увеличить стойкость режущего инструмента, создать комфортные санитарно-гигиенические условия в зоне обслуживания станков, не вызывающие профессиональных заболеваний.

Таким образом, Центр позволяет комплексно решать задачи в подготовке студентов и специалистов промышленных предприятий, повышать теоретические знания, отработав их сначала в учебном классе на стойках- имитаторах ЧПУ, а затем получить практические навыки изготовив деталь на современном оборудовании, с применением прогрессивного режущего и измерительного инструментов.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

В Центре большое значение уделяется созданию методических пособий и рекомендаций по металлообработке на станках с ЧПУ, которая эффективно используются в учебном процессе на профильных кафедрах ПНИПУ, а также для подготовки специалистов предприятий на курсах повышения квалификации.

  • На сегодняшний день разработано 4 пособия, которые помогают получать как теоретические, так и практические навыки, обобщить полезный опыт для исключения ошибок на прямом производстве.

  • Обработка заготовок на станках с ЧПУ

  • Программирование обработки на станках с ЧПУ

  • Электроэрозионная обработка на станках с ЧПУ

  • Современные подходы к технологии электроэрозионной обработки материалов

  • Данные издания получили высокую оценку МГТУ им. Н.Э. Баумана и БГТУ «Военмех» им. Д.Ф. Устинова и др.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Выставки. Семинары. Презентации

За последние годы благодаря международным контактам ПНИПУ и ООО «Урал-инструмент-Пумори» и как результат их совместной работы деятельность ЦДИО «ПНИПУ – ПУМОРИ» приобрела широкую известность.

Ежегодно его посещают иностранные и отечественные работники образования и промышленности, проводятся семинары и презентации, что помогает в совершенствовании его деятельности на базе обмена опытом.

С 2007 по 2012 годы проведены 5 советов Главных технологов предприятий г. Перми и Пермского края.

Периодически проводятся экскурсии, всего было проведено около 50, в том числе 15 экскурсий в 2012 году:

-для студентов ПНИПУ – 27 (в 2012 г. - 7)

- для студентов техникумов – 5 (в 2012 г. - 2)

- для учащихся школ – 9 (в 2012 г. - 4)


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

  • За пять лет деятельности Центра проведены 182 презентации для предприятий , из них 38 - в 2012 году.

  • За тот же период проведены 16 семинаров, из них 5 - в 2012 г.:

  • «Высокопроизводительный осевой твердосплавный инструмент компании M.A. Ford»

  • «Методы фрезерования различных групп материалов»

  • «Технологии скоростной обработки металлов инструментом фирмы SandvikCoromant (Швеция)»

  • «Последние разработки фирмы Sandvik, обработка деталей из труднообрабатываемых материалов, таких как нержавеющая сталь и титан»

  • «Технологии и область применения технических щеток OSBORN (Германия)»

  • «Заточное оборудование фирмы Kaindl (Германия).

  • «Металлорежущий инструмент фирмы Ultra (Франция)»

  • «Импортозамещение в металлообработке. Новые твердосплавные режущие пластины Кировского завода твердых сплавов (КЗТС)»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Курсы повышения квалификации (ПК)

  • Сроки проведения курсов ПК:

  • краткосрочные до 40 часов с оформлением протокола;

  • краткосрочные от 72 до 100 часов с выдачей удостоверения

  • профессиональная переподготовка

  • Центр готовит следующих специалистов:

  • инженер-технолог

  • инженер-программист

  • техник-технолог

  • наладчик станков с ЧПУ

  • оператор станков с ЧПУ

В Центре проведено более 30 курсов повышения квалификации, где около 200 специалистов повысили свою квалификацию с 20 предприятий города Перми и Пермского края.

В Центре проводятся курсы ПК, стажировки и переподготовки, как для специалистов, так и рабочих различных профессий промышленных предприятий региона на базе ВПО, СПО и НПО.

Разработаны различные учебные и рабочие программы, методическое обеспечение.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Результаты проведения курсов ПК


4587625

ЦДИО «ПНИПУ-ПУМОРИ»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Цель программы - повышение профессиональной компетентности специалистов

Цель подготовки по программе: прошедший подготовку и итоговую аттестацию должен быть готов к профессиональной деятельности: Технологическая

Компетенции, подлежащие формированию по итогам обучения


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Содержание программы

Модуль 1

«Основы спирально-конических и гипоидных зубчатых колес, проектирование авиационных зубчатых передач».

Модуль 2

«Программирование обработки деталей на станках с ЧПУ при разработке современных

технологических процессов»

Модуль 3

«Обеспечение практической направленности - как способ достижения эффективной работы технологов на предприятии»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Учебный план


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Программа курсов ПК начинается с входного контроля, цель которого состоит в определении базового уровня знаний слушателей, пришедших на курсы повышения квалификации.  Входной контроль проводится в форме анкетирования.

Образец-пример

АНКЕТА

Специалиста ОАО «Редуктор- ПМ»

Фамилия, Имя, Отчество_____________________________________________________________

Год рождения ______________________________________________________________________

Какое учебное заведение, в каком году закончили и по какой специальности _________________

Когда, где и по какой программе последний раз Вы проходили курсы _______________________

Ваша должность и стаж работы (общий и на данном предприятии)_________________________

Назовите Ваши основные должностные обязанности _____________________________________

Основные проблемы, с которыми Вы сталкивались во время работы ________________________

 На какие вопросы учебной программы обратить особое внимание _________________________

Спасибо за ответы

По результатам анкетирования делается окончательный вывод о базовых знаниях слушателей, их проблемах на производстве и о конкретных вопросах Программы, на которые необходимо обратить особое внимание.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

  • Программа курсов ПК проводится в виде прослушивания лекций и проведения практических занятий. Для закрепления лекционного материала предусмотрено выполнение практически х заданий в виде работы по каталогам, выполнение тестовых заданий, разработка управляющих программ вручную и на ПК.

  • Темы практических заданий по модулям.

  • Модуль 1.

  • Обоснование и выбор режущего инструмента по каталогу ведущих производителей

  • Назначение режимов резания для обработки детали по каталогу ведущих производителей

  • Модуль 2.

  • Определение системы координат и определение координат профиля

  • Программирование

  • Расчет опорных точек

  • Модуль 3.

  • Разработка тренировочных управляющих программ с пояснениями

  • Разработка тренировочных управляющих программ

  • Разработка управляющих программ на обработку деталей по чертежам ПНИПУ на компьютере с последующей симуляцией на компьютере

  • Работа на станке (привязка инструмента, детали; запуск и наладка станка; корректировка и отработка УП на станке с ЧПУ

  • Практическое занятие на станке помогают проводить специалисты ООО «Урал-инструмент-Пумори»


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Выполнение практических заданий начинается с ознакомительной экскурсии по Центру, где слушатели знакомятся с современным производством: современные металлообрабатывающие токарные и фрезерные станки с ЧПУ, обрабатывающие центры, современная быстросменная оснастка и высокоскоростной режущий инструмент. В Центре установлено оборудование ведущих зарубежных и российских производителей., оснащенных современным методом контроля деталей для выпуска качественной и конкурентоспособной продукции.

Практические задания выполняются с использованием ПО SinuTrain: Milling machine и Turing machine Sinumerik; CIMCO; NC Manager или другие

Практические задания позволят закрепить полученные знания, дадут возможность специалисту свободно ориентироваться в многообразии металлорежущего оборудования и свободно суметь обосновать выбор оборудования, оснастки и режущего инструмента, подобрать режимы резания по каталогам ведущих фирм для обеспечения качественной продукции с минимальными затратами.

Практические занятия проходят с использованием каталогов режущего инструмента, где выбор инструмента и назначение режимов резания осуществляется в последовательности, которую пошагово объясняется на слайдах в виде презентации.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 1


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 1


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 1

Для тренировки и обобщения всех знаний предлагается пройти тесты.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 2

Практические занятия по этому модулю эффективнее построить на тестах. Сначала порядок работы над тестами объясняет преподаватель на доске через проектор, затем над тестовыми заданиями слушатели работают вместе, а затем каждый слушатель получает индивидуальное тестовое задание. Тестовые задания построены по принципу от простого к сложному:


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 2


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 3

  • N…

  • N120 G0 X12 Z0;

  • N125 G1 X40 Z-25 F0.2 ;

  • N130 G3 X70 Y-75 I-3.335 K-29.25 ;

    Или

  • N130 G3 X70 Z-75 I=AC(33.33) K=AC(-54.25);

    Или

  • N130 G3 X70 Y-75 CR=30;

    Или

  • N130 G3 X70 Y-75 AR=135.944;

    Или

  • N130 G3 I-3.335 K-29.25 AR=135.944;

    Или

  • N130 G3 I=AC(33.33) K=AC(-54.25) AR=135.944;

    Или

  • N130 G111 X33.33 Z-54.25;

  • N135 G3 RP=30 AP=142.326;

    Или

  • N130 CIP X70 Z-75 I1=93.33 K1=54.25;

  • N140 G1 Z-95;

  • N…

  • N… M30;

  • Конец программы

  • Составной размер

  • N10 G0 X67.5 Y80.211

  • N20 G3 X17.203 Y38.029 I-17.5 J-30.211 F500

  • Абсолютный размер

  • N10 G0 X67.5 Y80.211

  • N20 G3 X17.203 Y38.029 I=AC(50) J=AC(50) F500


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 3

Пример разработки УП с пояснениями для токарной и фрезерной обработки –расчет УП объясняется по расчетным опорным точкам .

ВАЛ


4587625

Управляющая программа на токарную обработку

Деталь «Вал»

TCP ;подпрограмма

T1 D1 ; или T=RT1 D1резец проходной черновой с углом 80 град ,R=0.8

G96 S250 LIMS=3000 M4 M8

G18 G54 G90

G0 X84 Z0.2

G1 X-1.6 F032

G0 Z2

G0 X80

CYCLE95(«CONTUR»,3,0.2,0.5,0.3,0.3,0.2,,1,0,0,1)

TCP

T2 D1 ;резец проходной чистовой R=0.4

G96 S250 LIMS=3000 M4 M8

G18 G54 G90

G0 X32 Z0

G1 X-0.8 F0.1

G0 Z2

G0 G42 X22 Z2

CONTUR

G0 G40 G91 X2

G90

G0 Z-10 и так далее

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 3

Вызов симуляции обработки


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 3


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий

Модуль 3

  • Управляющая программа обработки детали «Продольная направляющая»

  • T17

  • G17 G54 G64 G90 G94

  • G0 X110 Y0

  • G0 Z2 S600 M3 M8

  • G0 Z-10

  • G1 X-110 F400

  • G0 Z100 M5 M9

    ТАК

  • T2

  • G17 G54 G64 G90 G94

  • G0 X85 Y22.5;

  • G0 Z2 S500 M3 M8

  • G0 Z-10

  • G1 X-85 F200

  • G0 Y-22.5

  • G1 X85

  • G0 Z100 M5 M9

  • T3 ;

  • M6

  • G17 G54 G60 G90 G94

  • G0 Z2 S500 M3 M8

  • F150

  • MCALL CYCLE82(2,0,1,0,5.5,0) и так далее


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Примеры выполнения практических заданий самостоятельно

Модуль 3

Тренировочные упражнения позволяют слушателям научиться самостоятельно разрабатывать управляющие программы от простых к более сложным деталям, используя максимальное количество функций.

При проведении курсов повышения квалификации для улучшении качества подготовки используется раздаточный материал и материал с пояснениями, который остается у слушателей.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Завершающий этап Модуля 3: выполнение индивидуального задания из каталога чертежей ПНИПУ с использованием программного обеспечения.

Деталь «Седло клапана» (Пример)


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Разработка УП. Инсталляция УП на компьютере

PLOSK D12


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

CENTR


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

FREZA D20


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

  • Текущий контроль

  • В процессе подготовки инженерных кадров проводится текущий контроль знаний. Текущий контроль проводится с целью закрепления знаний и навыков, полученных на курсах повышения квалификации.

  • Текущий контроль проводится по всем модулям и по темам, по которым проводились практические занятия:

  • Обоснование и выбор режущего инструмента по каталогу ведущих производителей

  • Назначение режимов резания

  • .

  • Определение системы координат и определение координат профиля

  • Программирование

  • Расчет опорных точек

  • Разработка управляющих программ

  • Разработка управляющих программ на обработку деталей по чертежам ПНИПУ

  •   Практические занятия на станках с ЧПУ

  • Слушатели, которые не успели выполнить задания на занятиях, выполняют их самостоятельно дома, причем на следующем занятии проверяются, выявляются ошибки или задаются вопросы. Текущий контроль выполнения всех тестовых и практических заданий проводится преподавателем тоже дома с целью экономии времени на занятиях. По результатам проверки заданий, делается вывод: или еще раз всем повторить материал, или это только индивидуально.

  • По результатам текущего контроля ставится зачет. (Примеры текущего контроля представлены в методическом материале)

  • .


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Итоговая аттестация.

Итоговая (аттестационная) работа слушателя повышения квалификации по программе «Оптимизация технологического процесса на современном металлообрабатывающем оборудовании с системой ЧПУ "Sinumerik" для обеспечения современного производства космических систем » представляет собой самостоятельную работу, оформленную в соответствии с разработанной формой в виде «Зачетного задания».

Подготовка и сдача итогового зачета является завершающим этапом освоения всех модулей программы повышения квалификации.

Зачетное задание определяет уровень усвоения слушателями материалов программы, результат практического использования полученных на курсах знаний, умений и практических навыков и служит основанием для выдачи документа установленного образца о повышении квалификации (свидетельство о повышении квалификации).

Подготовка и защита зачета имеет целью:

- систематизировать, закрепить и расширить теоретические знания слушателей в одном и главных направлений машиностроительного сектора и в частности развития космических систем - это эффективное внедрение современного оборудования с целью оптимизации технологических процессов;

- научить слушателей использовать полученные дополненные профессиональные компетенции в своей дальнейшей работе;

- подготовить слушателей к практической деятельности и умению применять полученные навыки в связи с дальнейшим развитием машиностроительного производства в любом секторе экономики.

Слушатель является единоличным автором зачетного задания и несет полную ответственность за ее подготовку, отвечает за качество выполненного задания.


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

  • ЗАЧЕТНОЕ ЗАДАНИЕ

  • по результатам проведения курсов ПК специалистов

  • ФИО слушателя_______________________________________________________

  • 1.Ответить на вопрос по теме: «Программирование деталей на станках с ЧПУ»

  • 2. Провести технологическую подготовку для изготовления предложенной детали:

  • прочитать чертеж, определить требования чертежа;показать на чертеже оси координат и ноль детали;

  • разработать операционный технологический процесс изготовления предложенной детали;

  • рассчитать опорные точки;

  • определить группу обрабатываемости материала;

  • подобрать режущий инструмент по каталогу (один инструмент на выбор),

  • обосновать выбор материала режущей части инструмента (по каталогу);

  • назначить режимы резания (по каталогу), откорректировать.

  • 3. Согласно техпроцесса, разработать управляющую программу, используя G-коды и систему ЧПУ «Sinumerik».

  • 4. Проверить траекторию управляющей программы на компьютере в ПО SuniTrain или CIMCO

  • 5.Изготовить деталь на станке с ЧПУ модели MCV- 400XL

  • Ваше мнение о пройденных курсах ПК:

  • Что можно предложить изменить у Вас на предприятии для эффективной и оптимальной организации ТПП,

  • направленной на улучшение не только качества выпускаемой продукции, но всех экономических показателей?

  • Ваша оценка курсов, недостатки и предложения.

  • Заключение аттестационной комиссии______________________________________________________________

  • Председатель комиссии

  • Руководитель ЗАО «Новомет-Пермь» ____________________ ______________________________________________

  • Члены комиссии:

  • Директор УДЦ «ПНИПУ-ПУМОРИ» ___________________ _____________________________________________

  • Директор ЦДИО МТФ «ПНИПУ - ПУМОРИ» ________________ ______________ ___________________________

  • Преподаватель МТФ ____________________________ ___________________________________________________

  • Тема работы должна соответствовать профилю обучения по программе повышения квалификации

  • и включать основные темы по всем модулям. (Вопросы зачетного задания по всем модулям представлены в методическом пособии)

Итоговая аттестация.

Образец


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

Учебные и методические материалы

  • Методические рекомендации по изучению тем модуля

  • Методические рекомендации по выполнению практических работ

  • Методические рекомендации по подготовке к зачету

  • Контрольно-измерительные материалы

  • Раздаточный материал


4587625

ЦДИО «ПНИПУ-ПУМОРИ»

СПАСИБО ЗА ВНИМАНИЕ


  • Login
