  1. 感電危害預防管理實務 主講人:張劍勛 中興工程顧問(股)公司

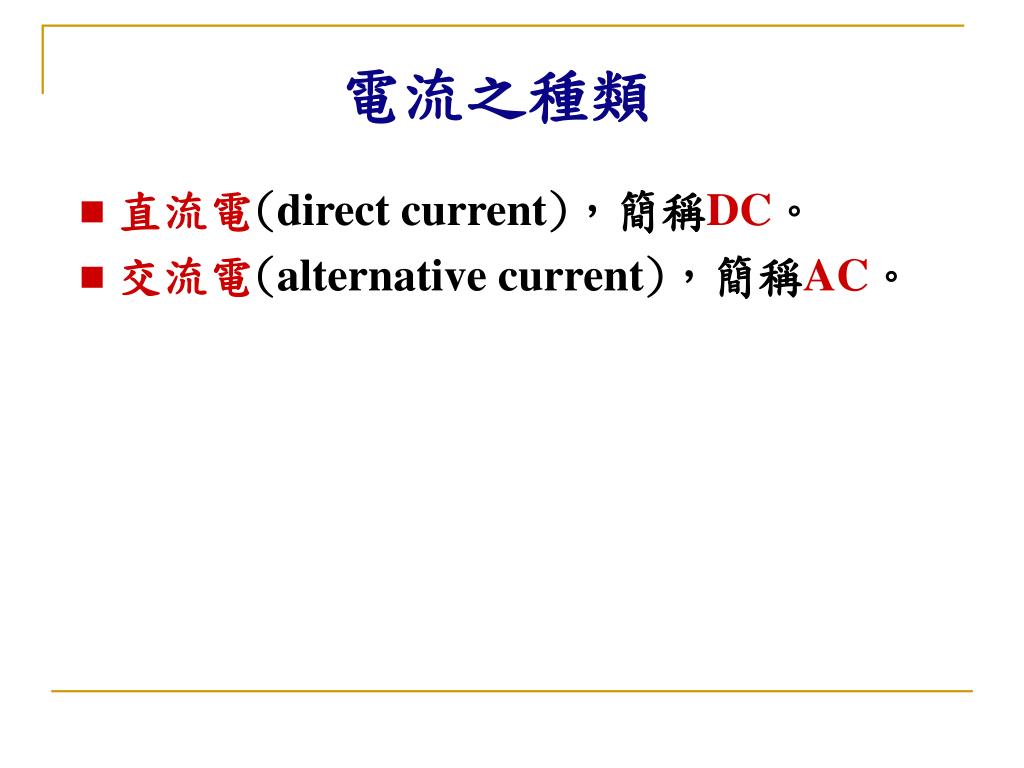

  2. 電流之種類 • 直流電(direct current),簡稱DC。 • 交流電(alternative current),簡稱AC。

  3. 直流電與交流電之波形 交流電 ( 1Ø AC110V 60HZ ) ( 3Ø AC220V 60HZ ) 直流電 ( 蓄電池、乾電池 )

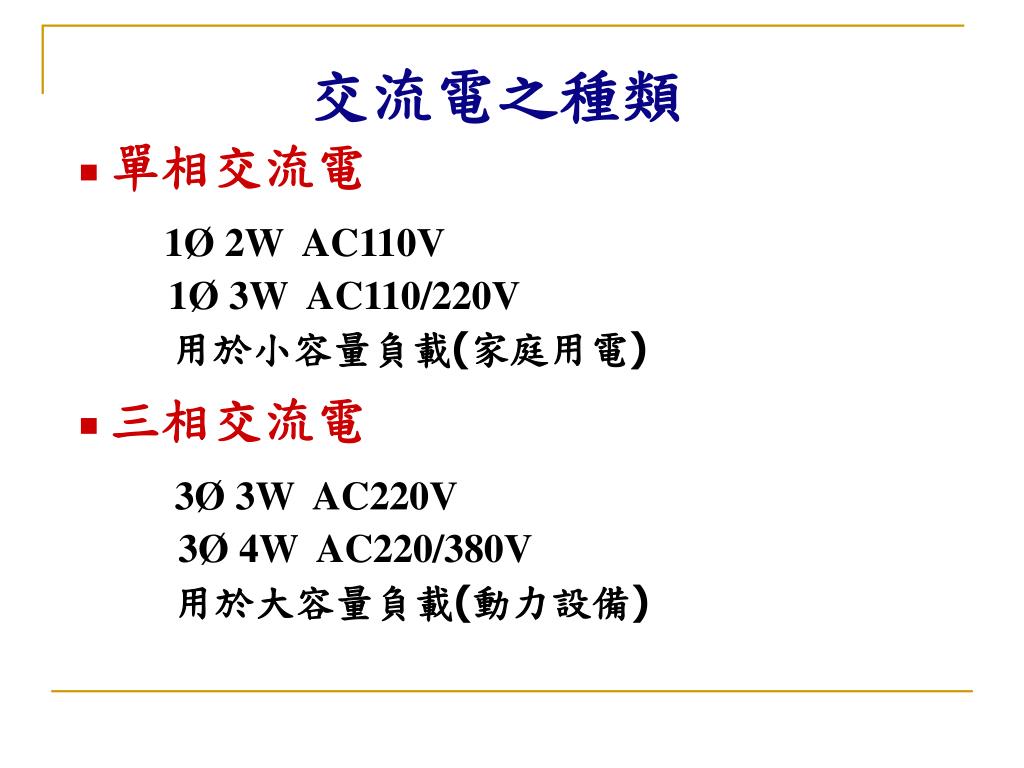

  4. 交流電之種類 • 單相交流電 • 1Ø 2W AC110V • 1Ø 3W AC110/220V • 用於小容量負載(家庭用電) • 三相交流電 • 3Ø 3W AC220V • 3Ø 4W AC220/380V • 用於大容量負載(動力設備)

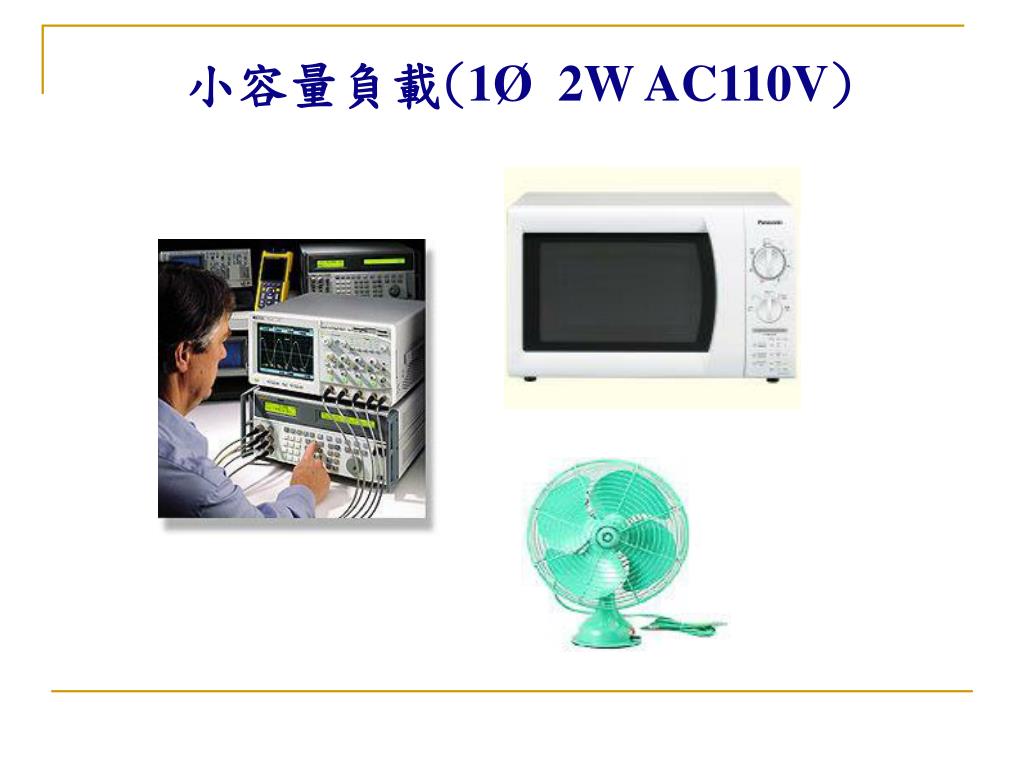

  5. 小容量負載(1Ø 2W AC110V)

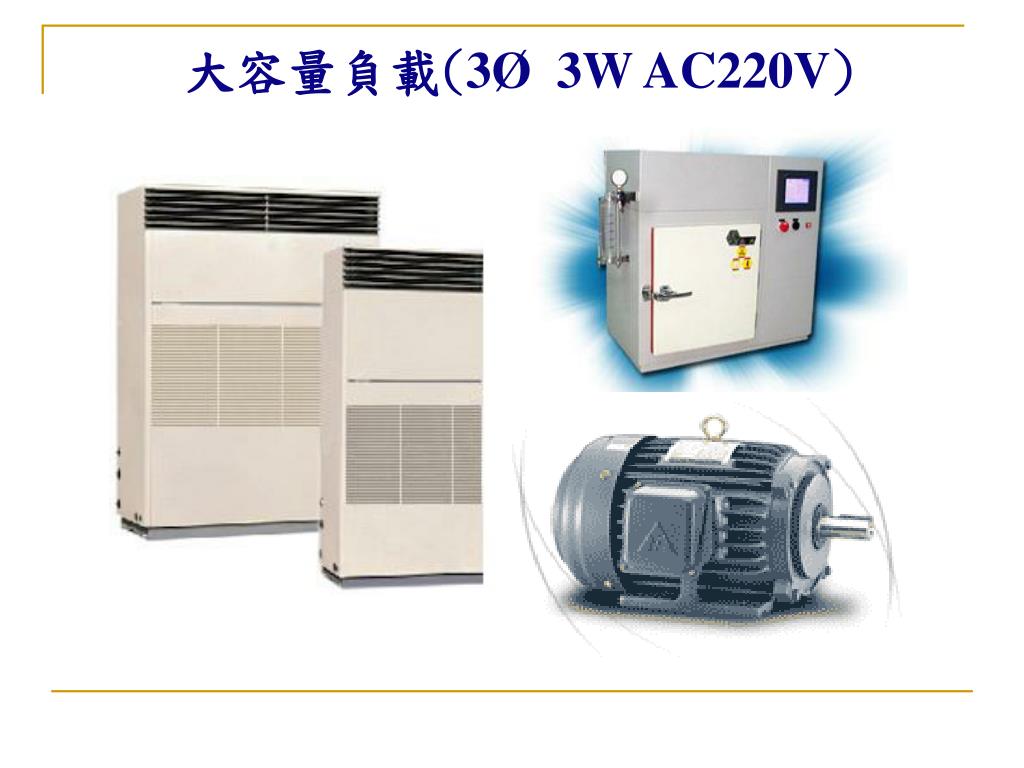

  6. 大容量負載(3Ø 3W AC220V)

  7. 電路之定義 • 電路組成三要素: • 電源 • 導線 • 負載

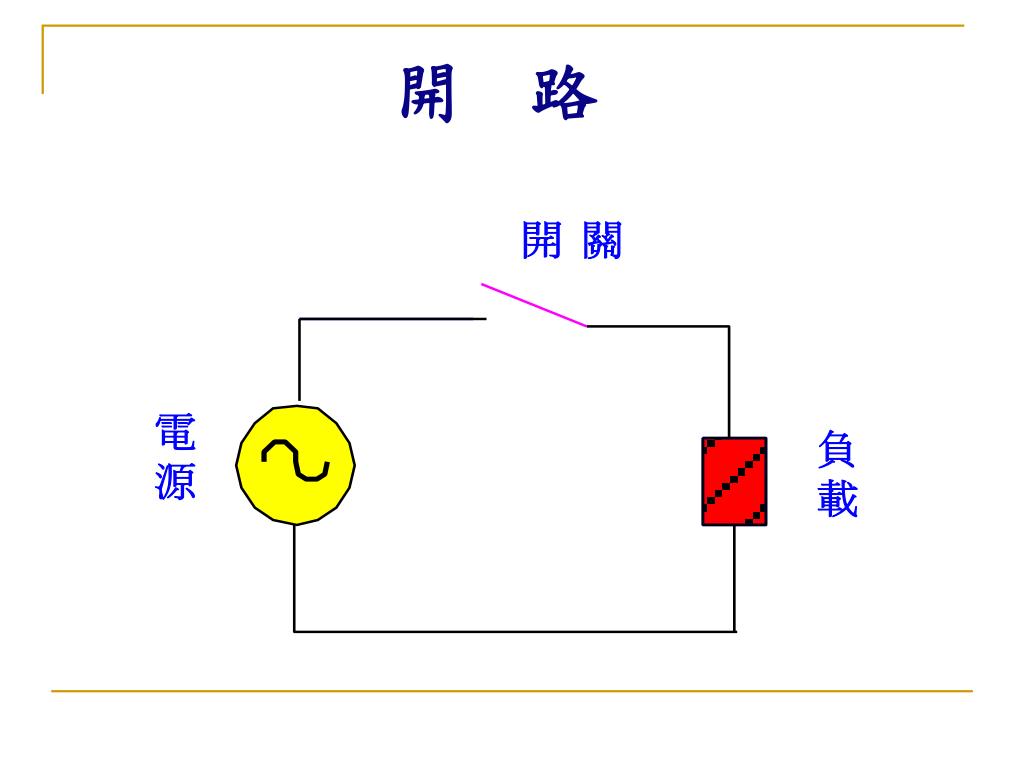

  8. 開 路

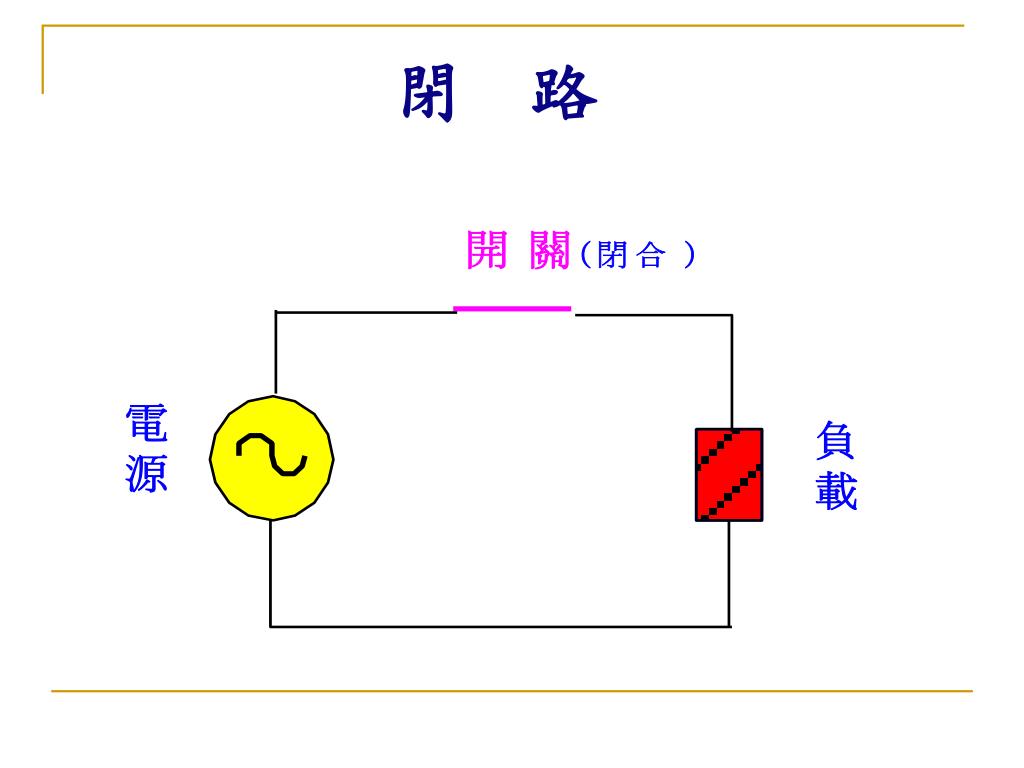

  9. 閉 路

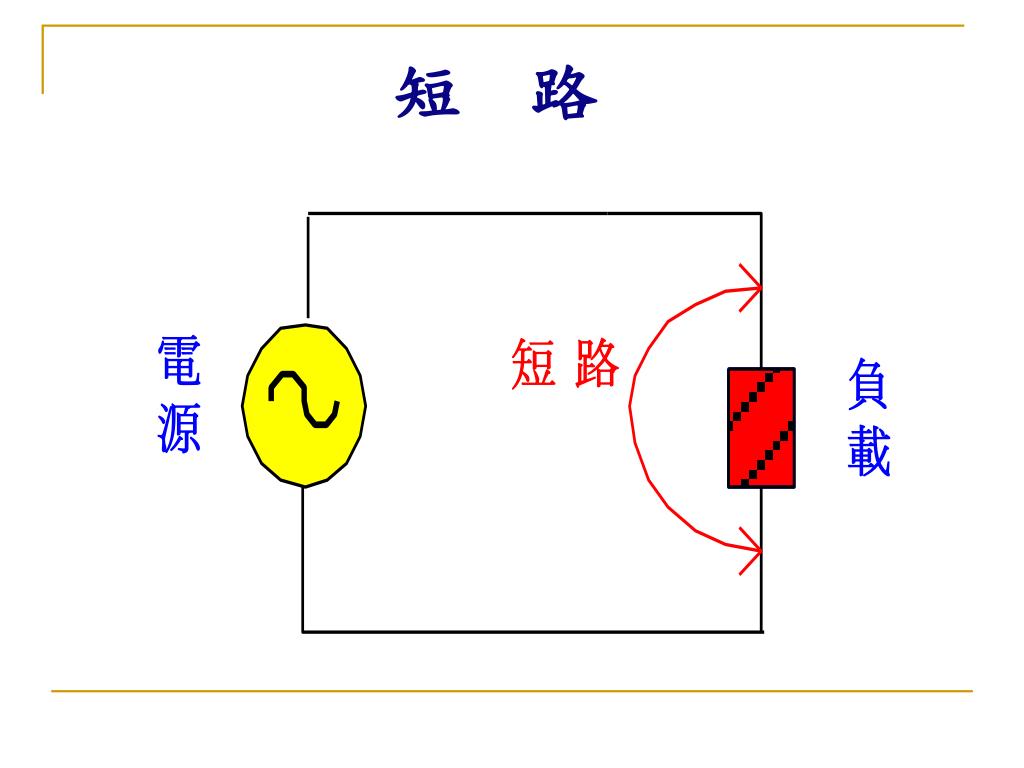

  10. 短 路

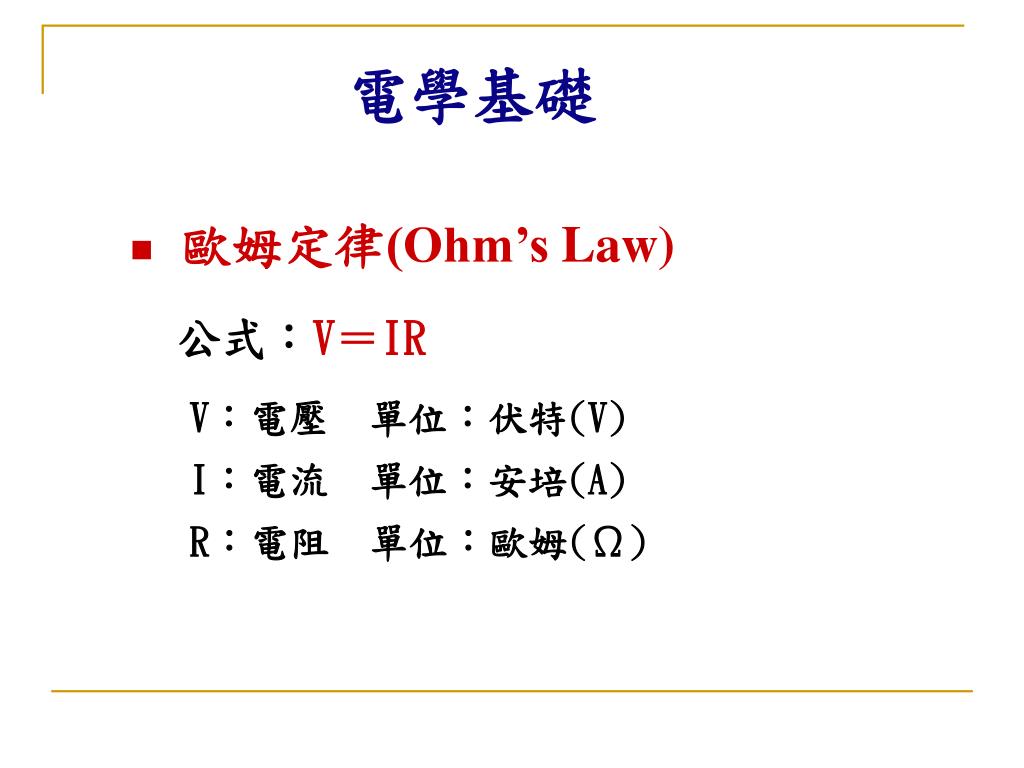

  11. 電學基礎 • 歐姆定律(Ohm’s Law) • 公式:V=IR • V:電壓 單位:伏特(V) • I:電流 單位:安培(A) • R:電阻 單位:歐姆(Ω)

  12. 電力供應 • 發電廠至用戶間所連成的供電系統 • 基本構成: • 發電 • 輸電 • 配電 輸電鐵塔 發電廠 69KV 11.4KV

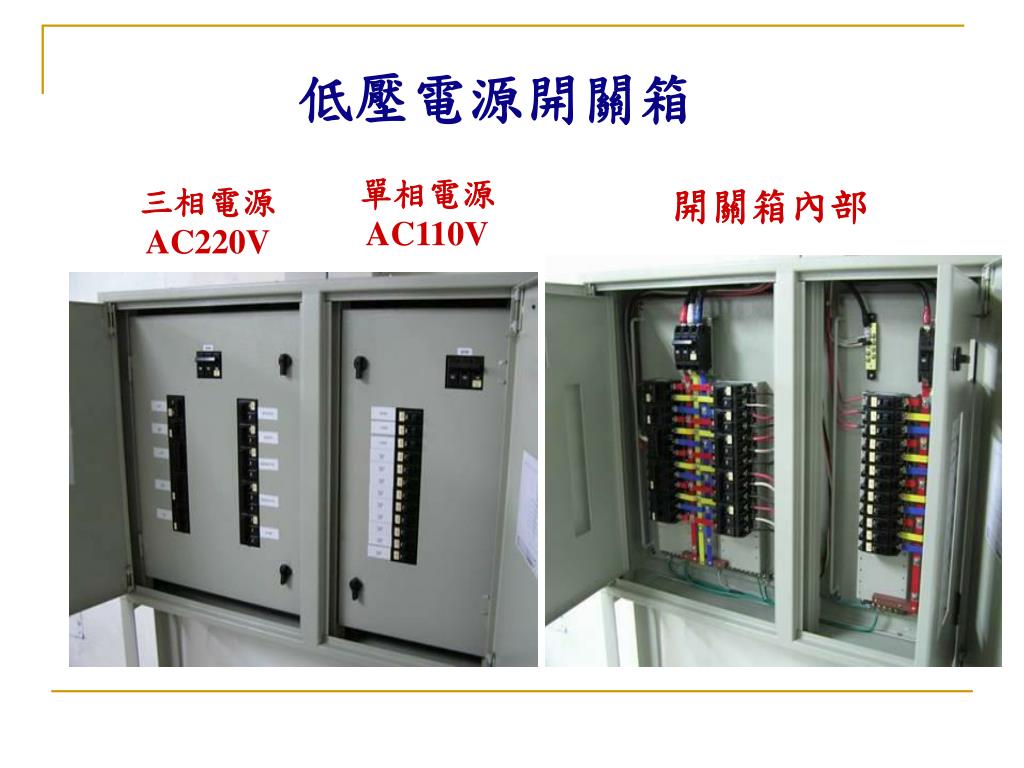

  13. 低壓電源開關箱 單相電源AC110V 三相電源AC220V 開關箱內部

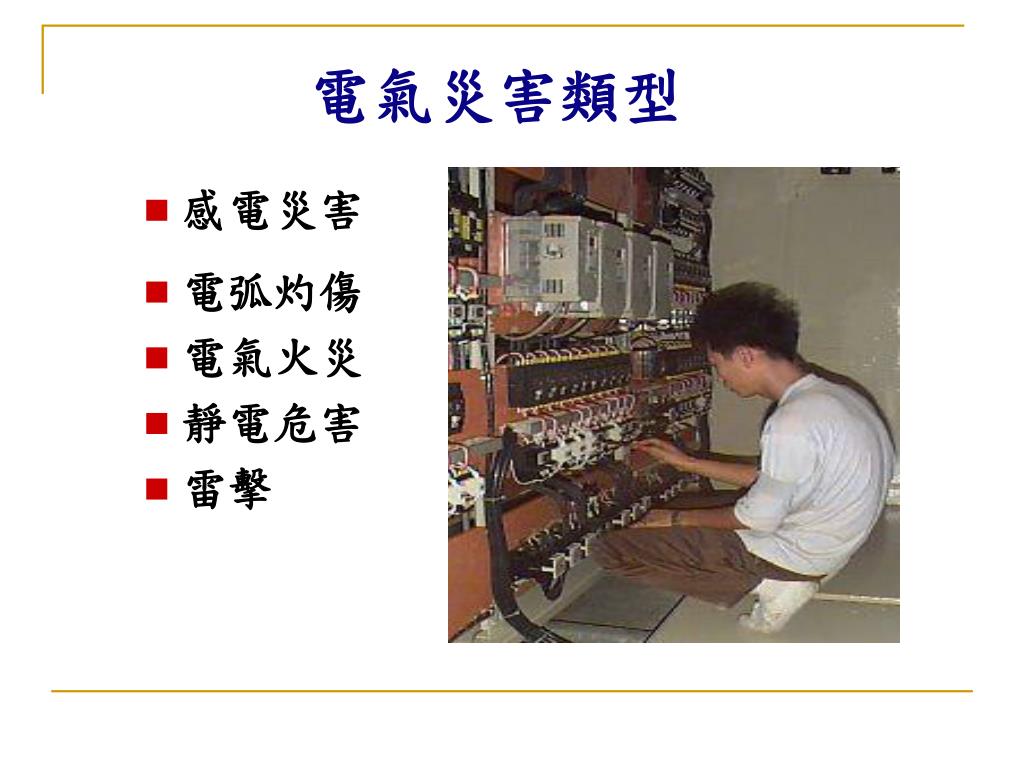

  14. 電氣災害類型 • 感電災害 • 電弧灼傷 • 電氣火災 • 靜電危害 • 雷擊

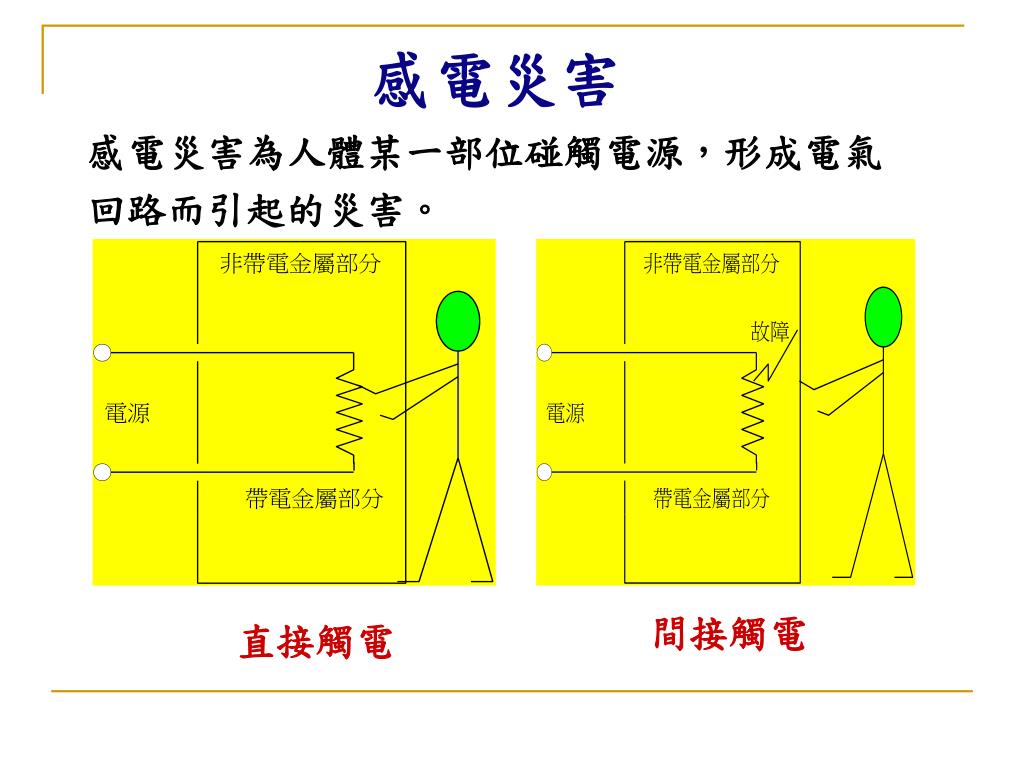

  15. 感電災害 感電災害為人體某一部位碰觸電源,形成電氣 回路而引起的災害。 間接觸電 直接觸電

  16. 電弧灼傷 線路或電氣設備發生短路、接地、閃絡現 象皆可能產生電弧而使人體遭受灼傷。

  17. 電氣火災 • 線路或電氣設備發生過載、短路、接觸不良等產生高溫高熱而引起。 • 電熱器、電熨斗、乾燥箱等發熱體靠近易燃物而引起。

  18. 靜電危害 靜電為一種帶電現象,物質大面積的摩擦 、粉碎攪拌等皆易產生靜電,生產過程中 所產生的靜電可能引起火災爆炸。

  19. 雷 擊 • 雷擊具有很大破壞力(包括電、熱及機械能)。 • 雷擊不僅會造成電氣設備毀損,甚而危及 •  生命安全。

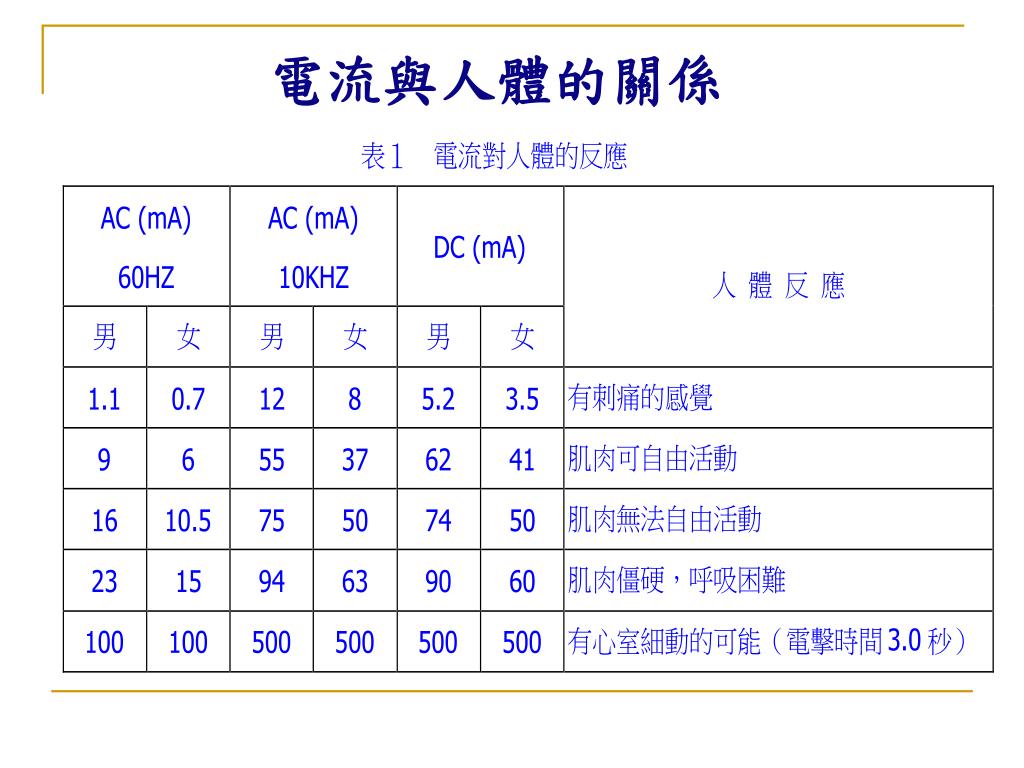

  20. 電流與人體的關係

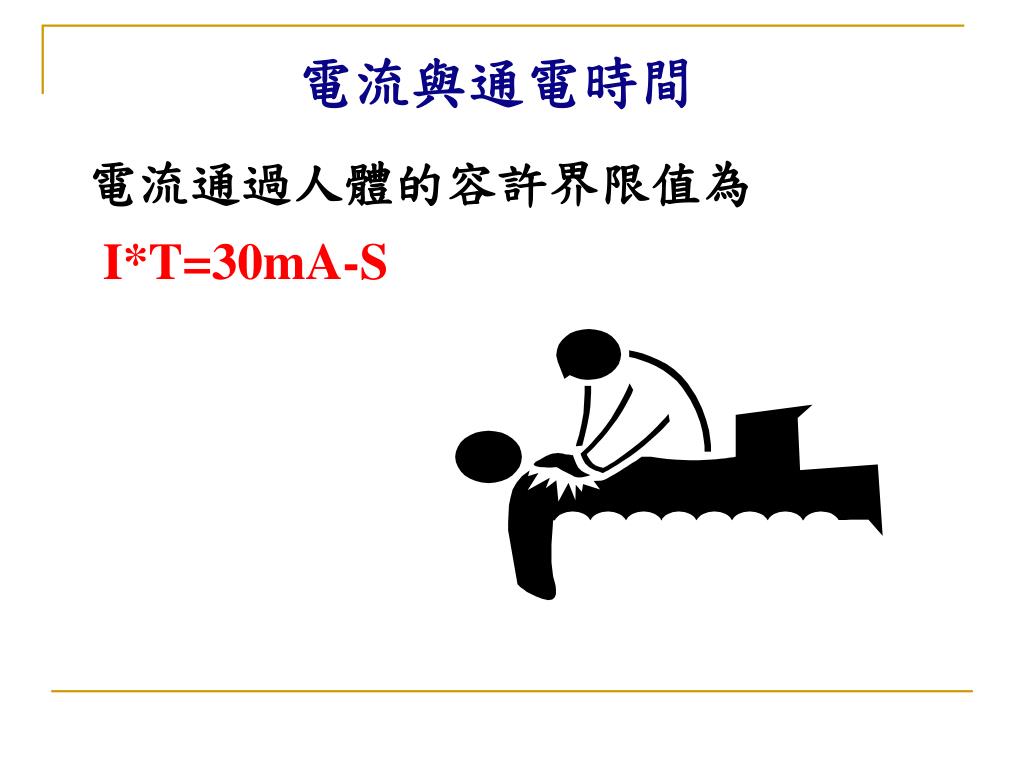

  21. 電流與通電時間 電流通過人體的容許界限值為 I*T=30mA-S

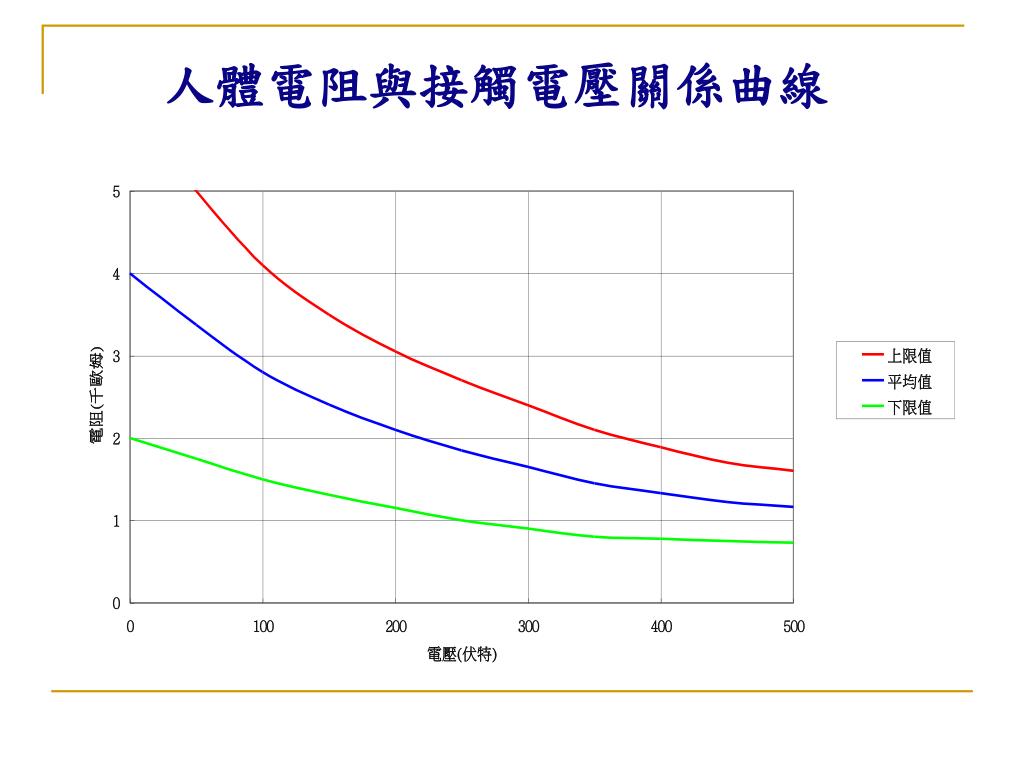

  22. 人體電阻與接觸電壓關係曲線

  23. 電流對人體之影響 • 電流通過人體產生I2RT 的能量,造成人體組織損傷,嚴重時將造成局部壞死或全身傷害。 • 感電時因電流通過人體心臟而引起心室悸動 • 造成死亡。

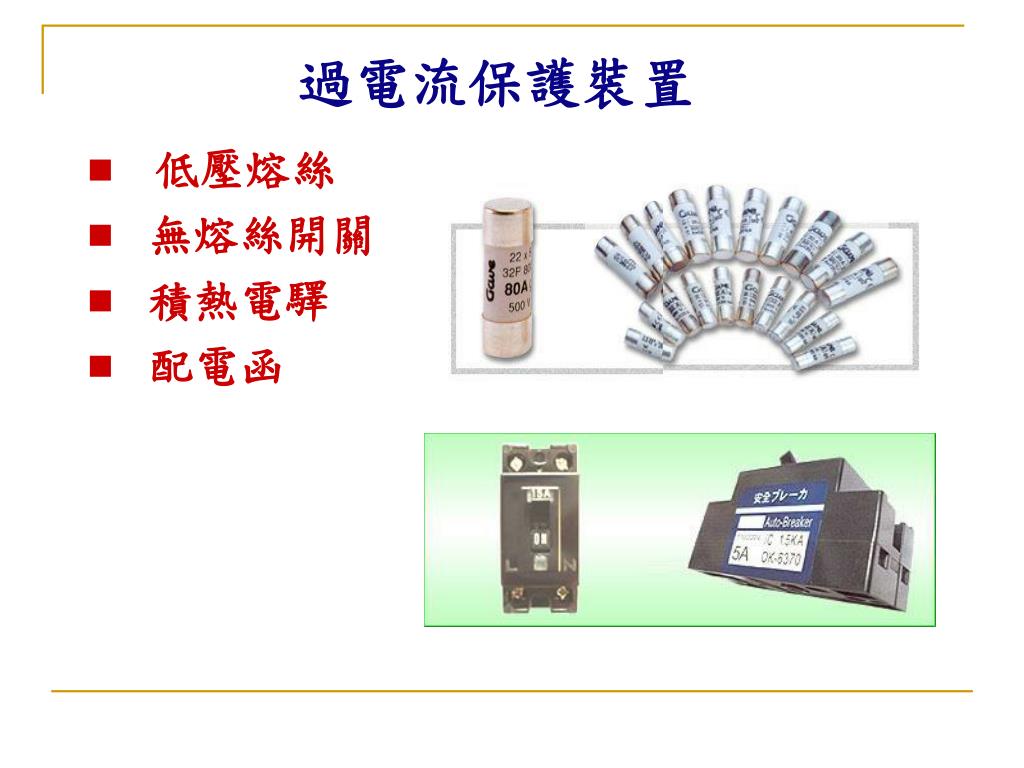

  24. 過電流保護裝置 • 低壓熔絲 • 無熔絲開關 • 積熱電驛 • 配電函

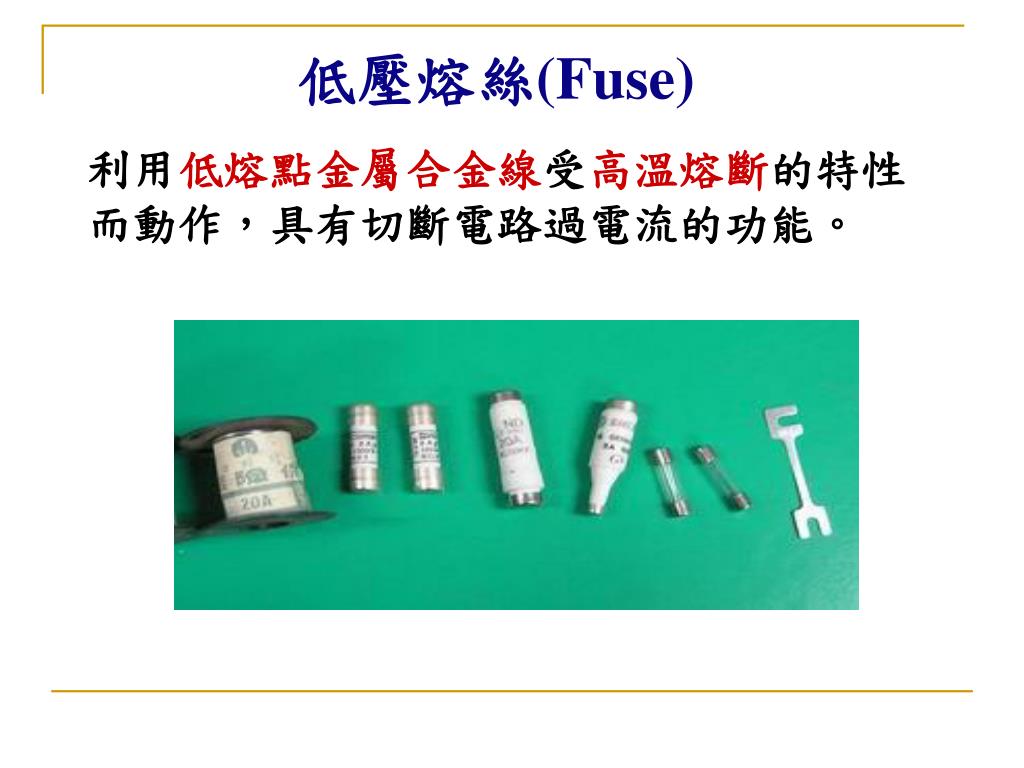

  25. 低壓熔絲(Fuse) 利用低熔點金屬合金線受高溫熔斷的特性 而動作,具有切斷電路過電流的功能。

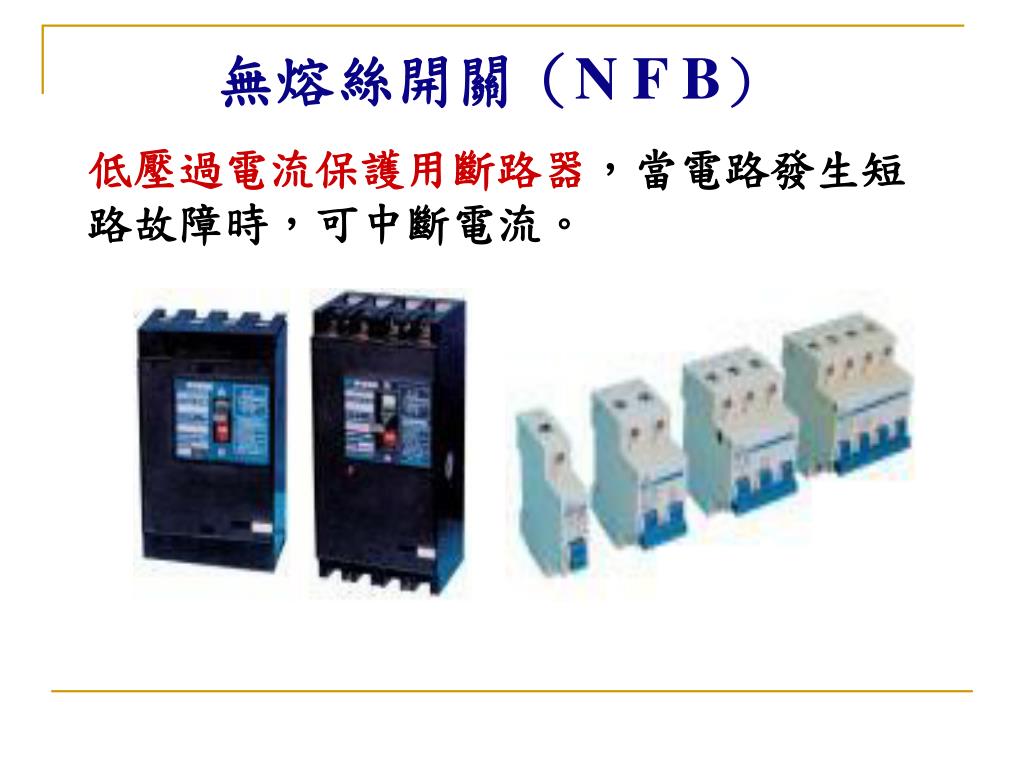

  26. 無熔絲開關(N F B) 低壓過電流保護用斷路器,當電路發生短 路故障時,可中斷電流。

  27. 無熔絲開關(N F B) 一般回路用 動力用

  28. 積熱電驛(Th-Ry) • 積熱電驛屬過載保護裝置,以雙金屬片為主要元件。 • 使用三相電路保護如電動機、電熱負載。 額定電流設定鈕

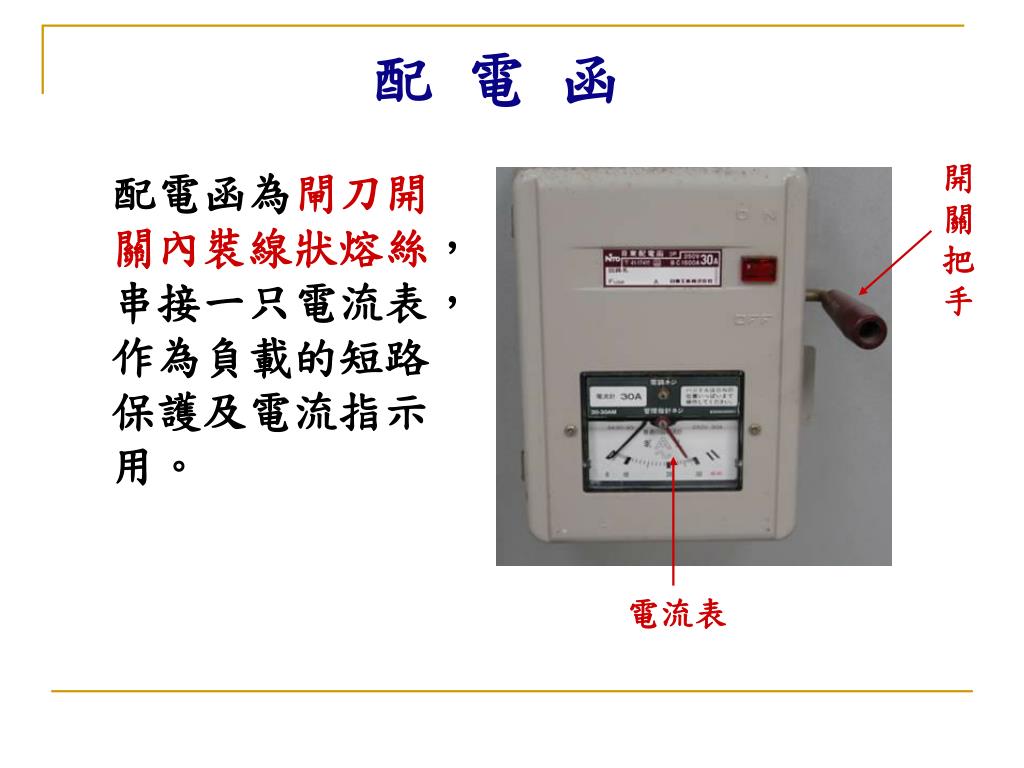

  29. 配 電 函 開關把手 配電函為閘刀開關內裝線狀熔絲,串接一只電流表,作為負載的短路保護及電流指示用。 電流表

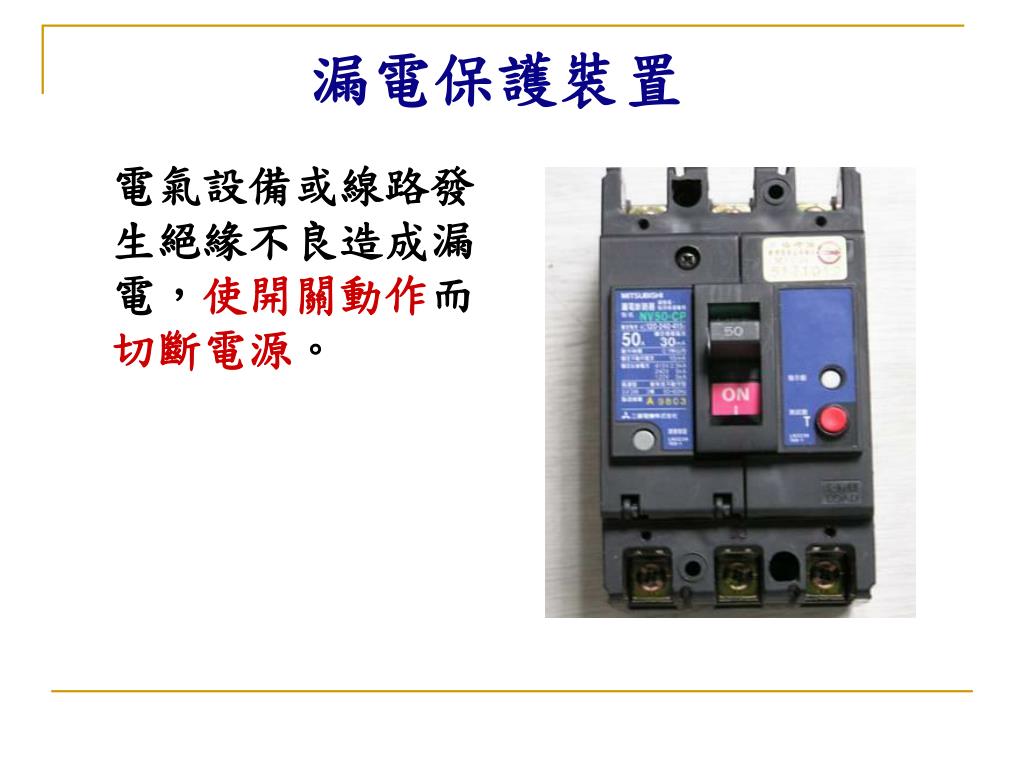

  30. 漏電保護裝置 電氣設備或線路發 生絕緣不良造成漏 電,使開關動作而 切斷電源。

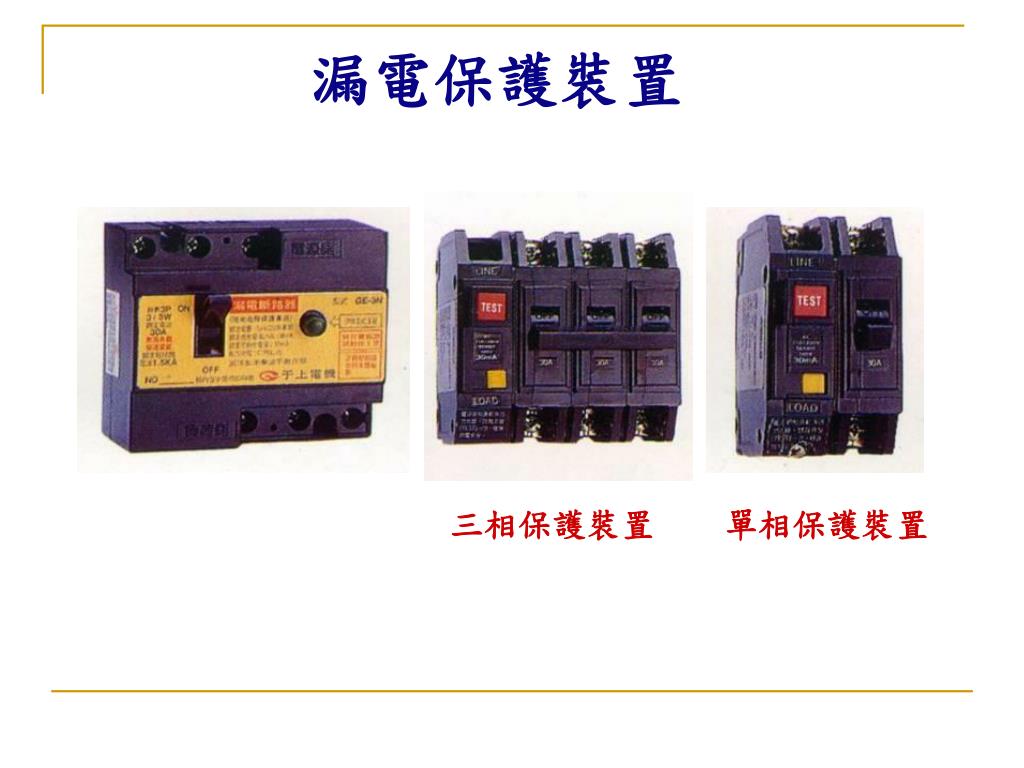

  31. 漏電保護裝置 三相保護裝置 單相保護裝置

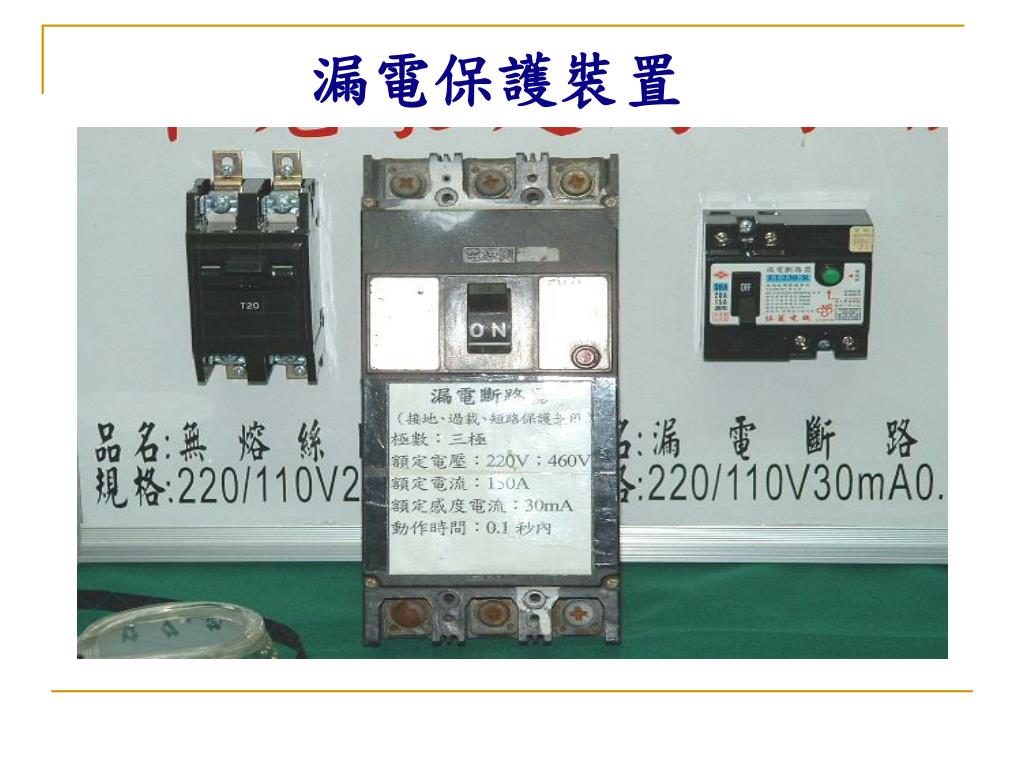

  32. 漏電保護裝置

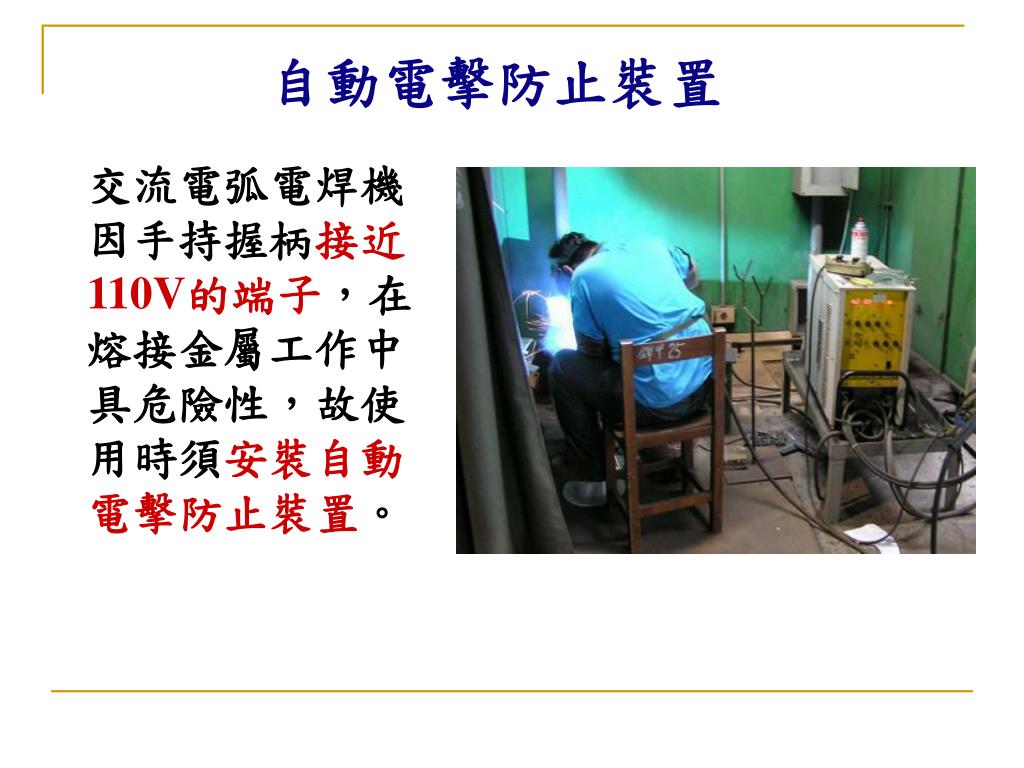

  33. 自動電擊防止裝置 交流電弧電焊機因手持握柄接近110V的端子,在熔接金屬工作中具危險性,故使用時須安裝自動電擊防止裝置。

  34. 交流電弧電焊機

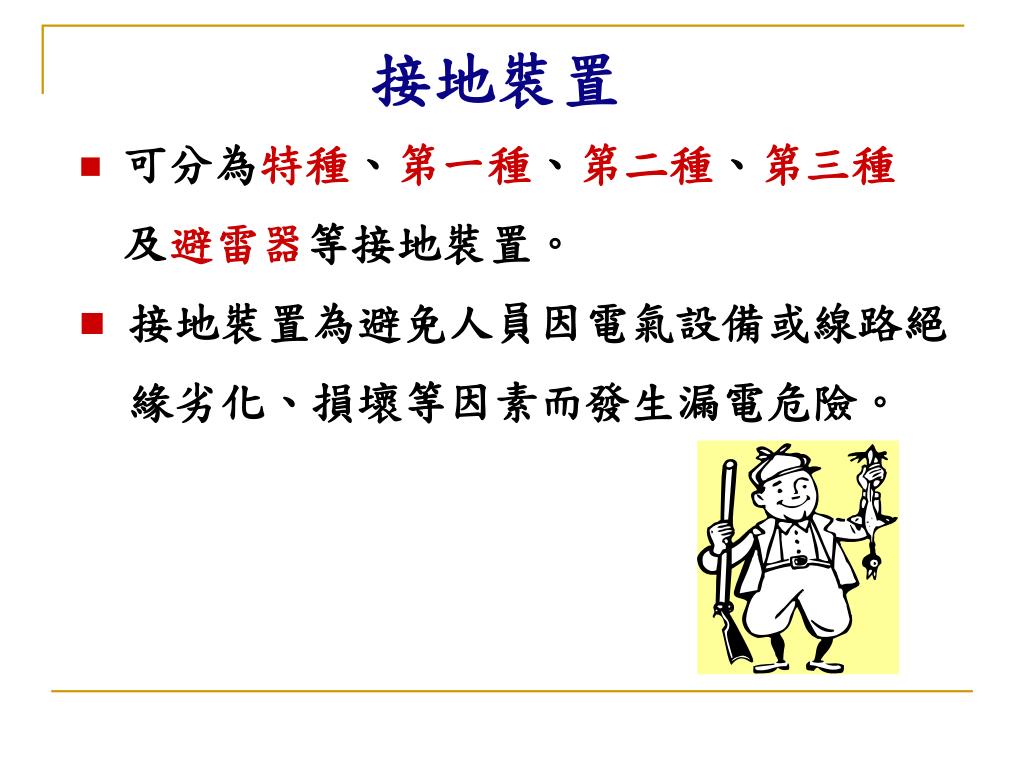

  35. 接地裝置 • 可分為特種、第一種、第二種、第三種 及避雷器等接地裝置。 • 接地裝置為避免人員因電氣設備或線路絕 緣劣化、損壞等因素而發生漏電危險。

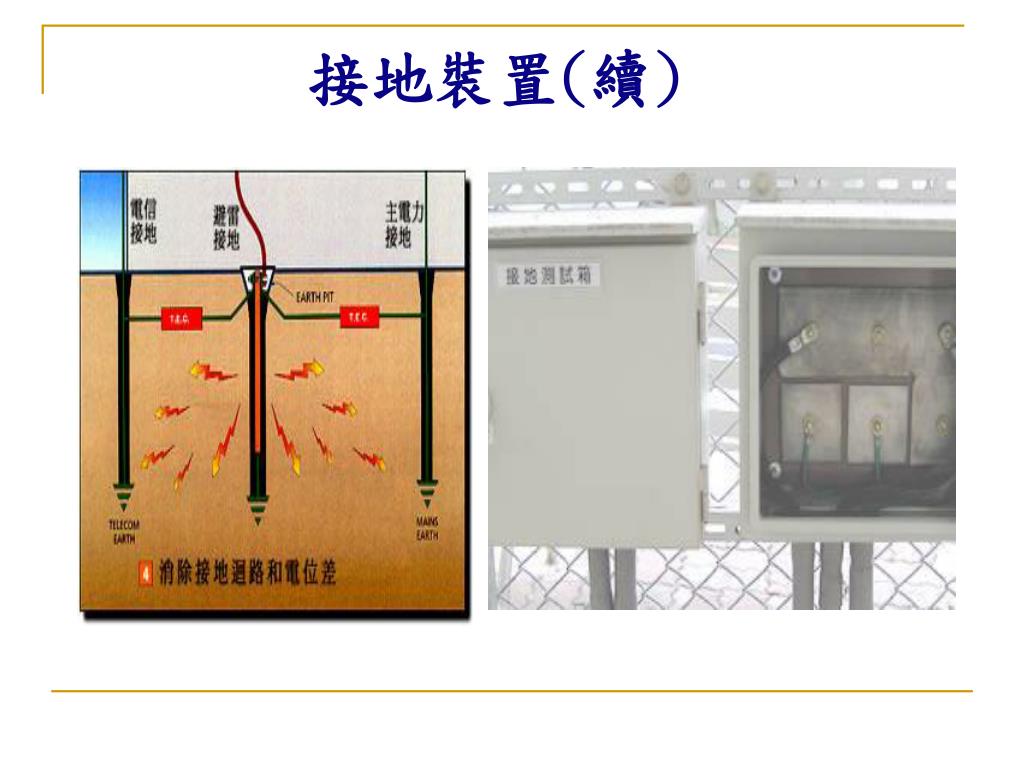

  36. 接地裝置(續)

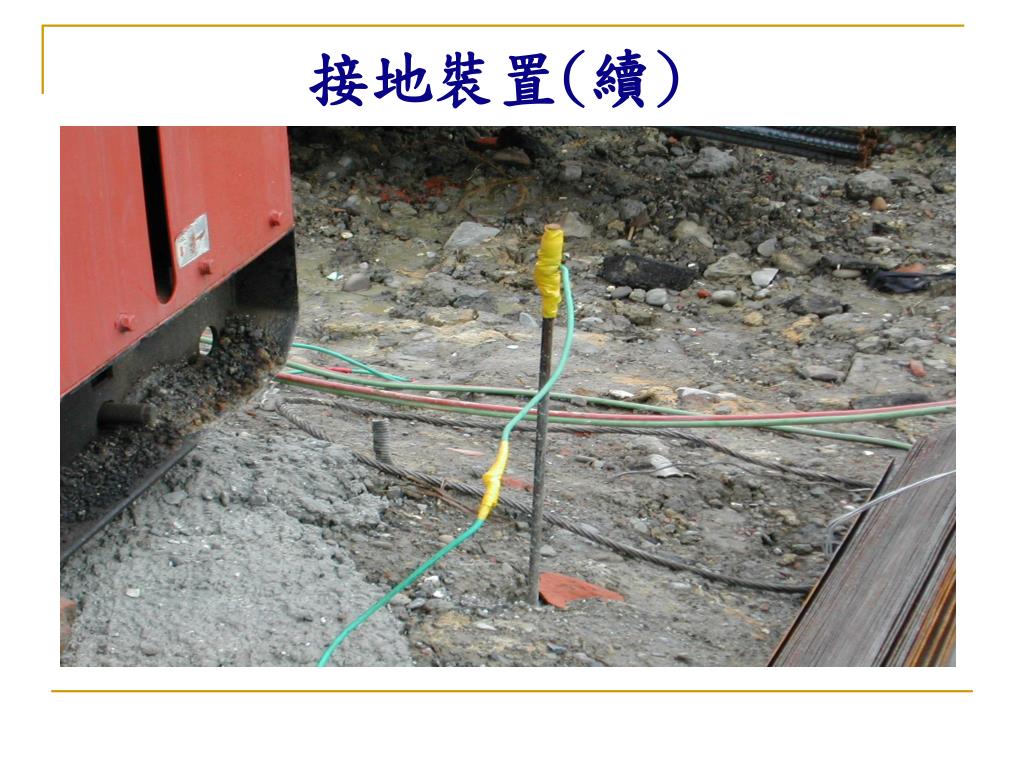

  37. 接地裝置(續)

  38. 種類 接地電阻值 適 用 場 所 特種接地 10Ω以下 3ψ4W多重接地系統之低壓電源系統接地 第一種接地 25Ω以下 非接地系統之高壓用電設備接地 第二種接地 50Ω以下 3ψ3W非接地系統之低壓電源系統接地 第三種接地 對地電壓: 150V以下 100Ω以下 151V~300V50Ω以下 301V以上 10Ω以下 1.低壓用電設備接地或內線系統接地 2.變壓器、比壓器的二次接地 3.支持低壓用電設備之金屬體接地 避雷接地 10Ω以下 避雷器接地 接地電阻值

  39. 避雷裝置 線路異常高壓突波所含電能,瞬間經由接地導線放電,以保護電氣設備安全。

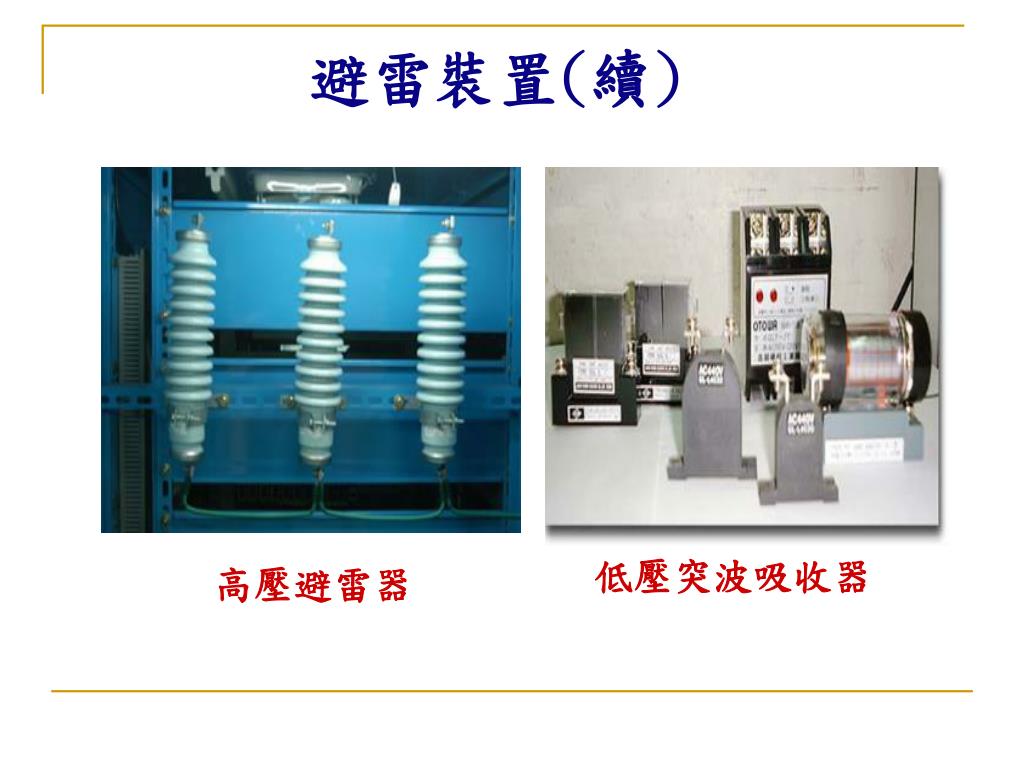

  40. 避雷裝置(續) 低壓突波吸收器 高壓避雷器

  41. 不安全電氣設施

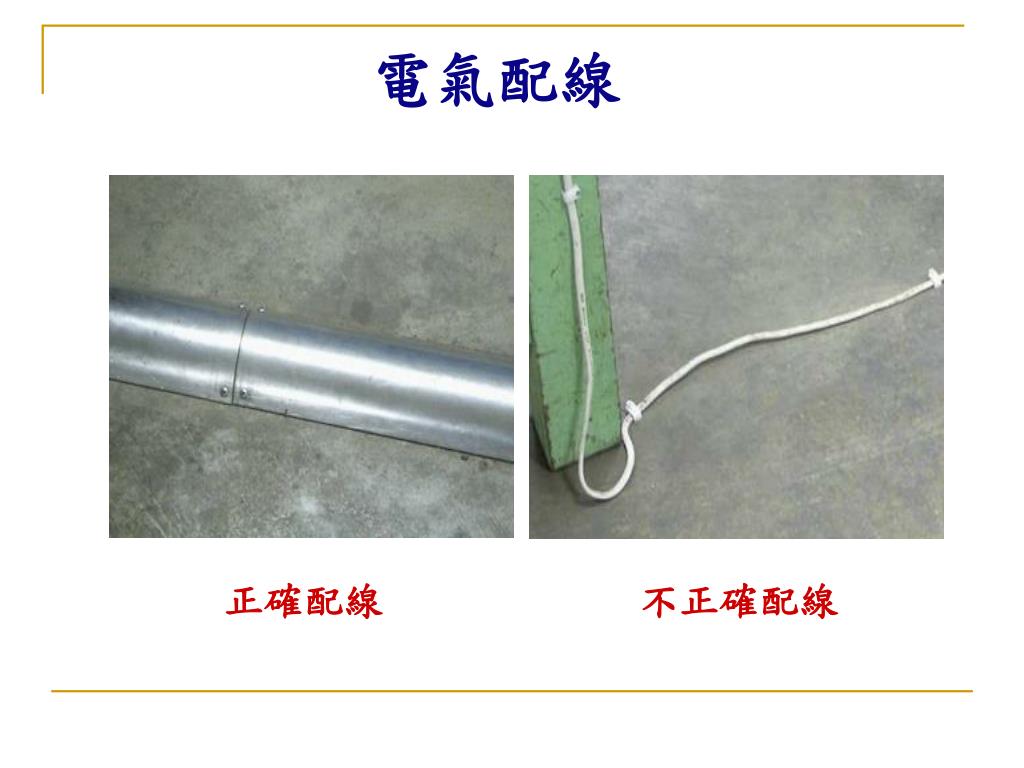

  42. 電氣配線 正確配線 不正確配線

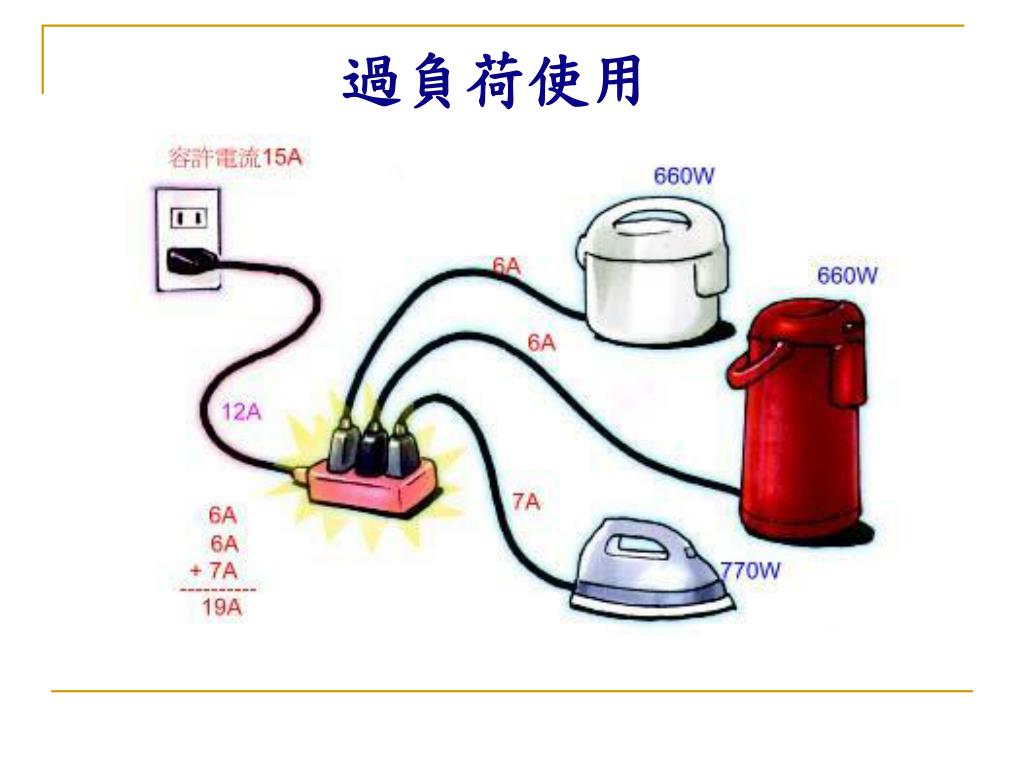

  43. 過負荷使用

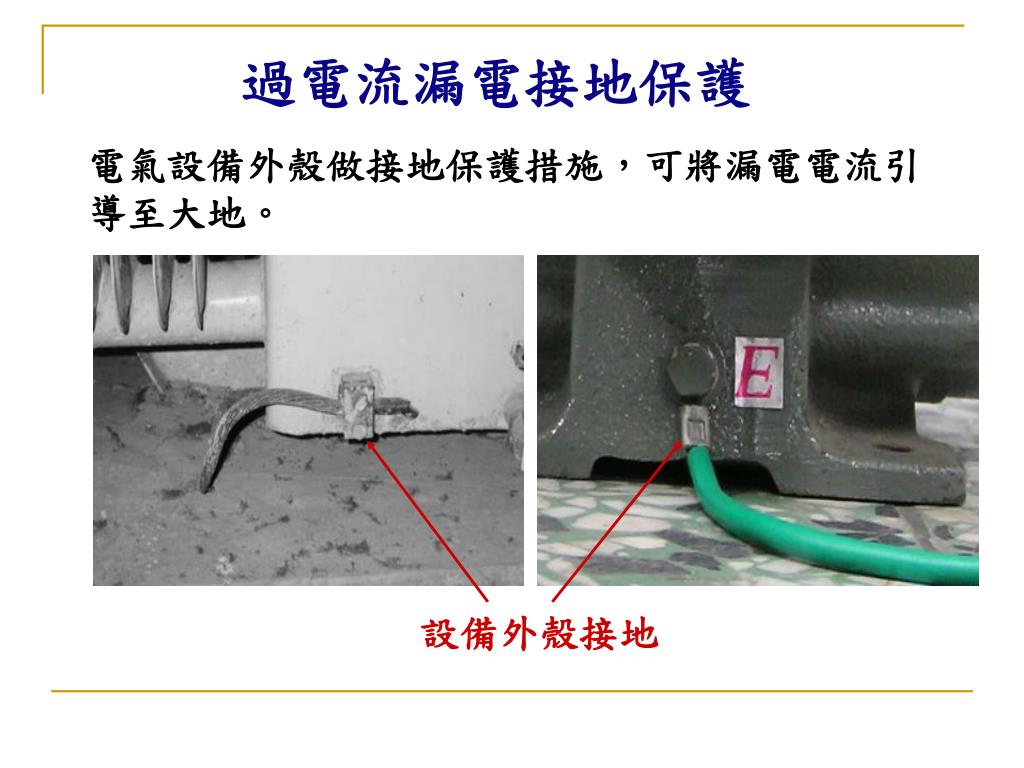

  44. 過電流漏電接地保護 電氣設備外殼做接地保護措施,可將漏電電流引導至大地。 設備外殼接地

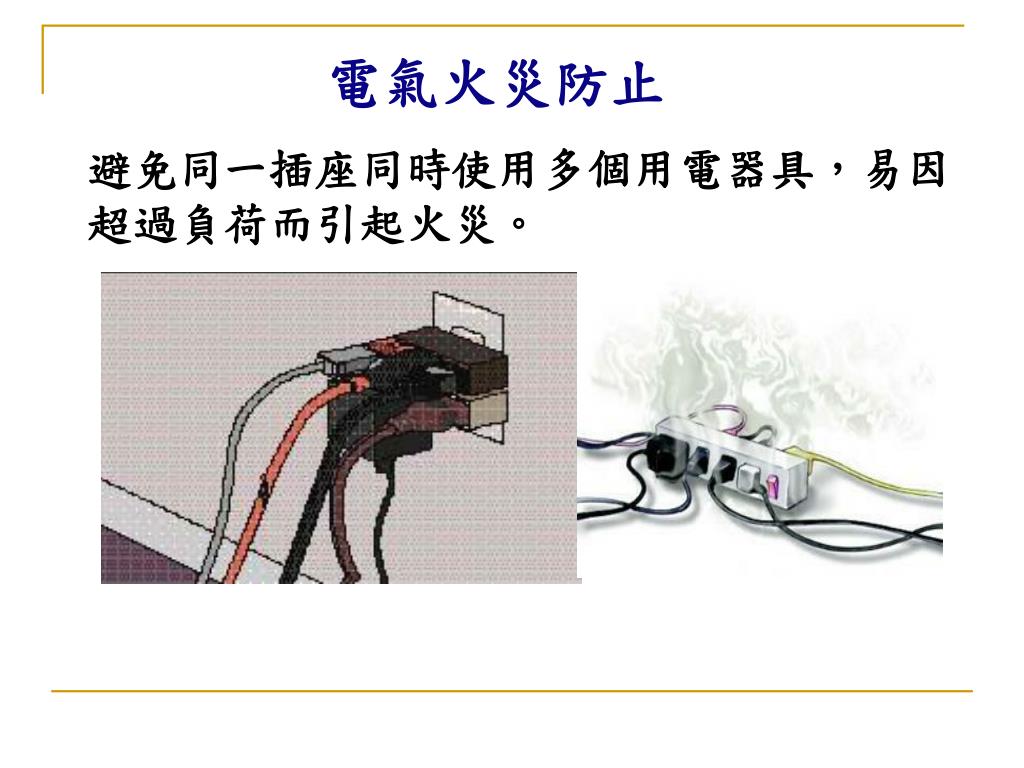

  45. 電氣火災防止 避免同一插座同時使用多個用電器具,易因超過負荷而引起火災。

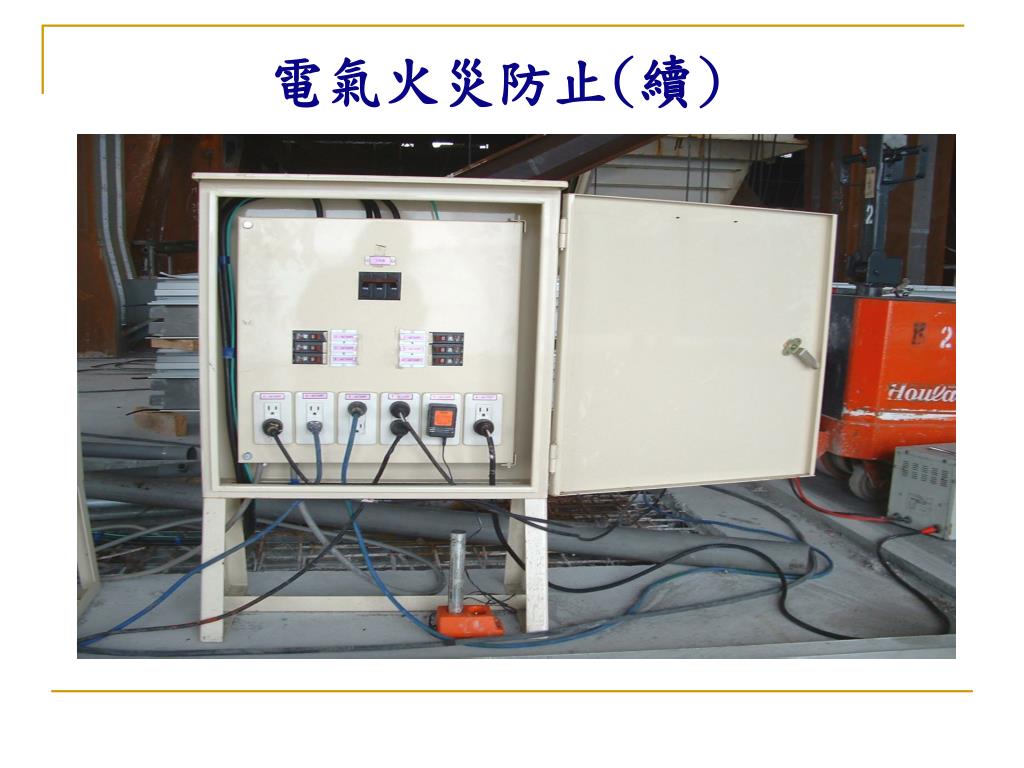

  46. 電氣火災防止(續)

  47. 電氣火災防止(續) 電氣設備堆積塵埃易發生漏電或短路,產生火花而引起火災爆炸。

  48. 電氣火災防止(續) 發熱之電熱設備四周嚴禁放置任何易燃物。

  49. 電氣火災防止(續) 插頭、插座不可破裂、焦黑或鬆動。 過電流易造成插頭及插座出現焦黑外觀 插頭及插座鬆動易造成接觸不良而發熱

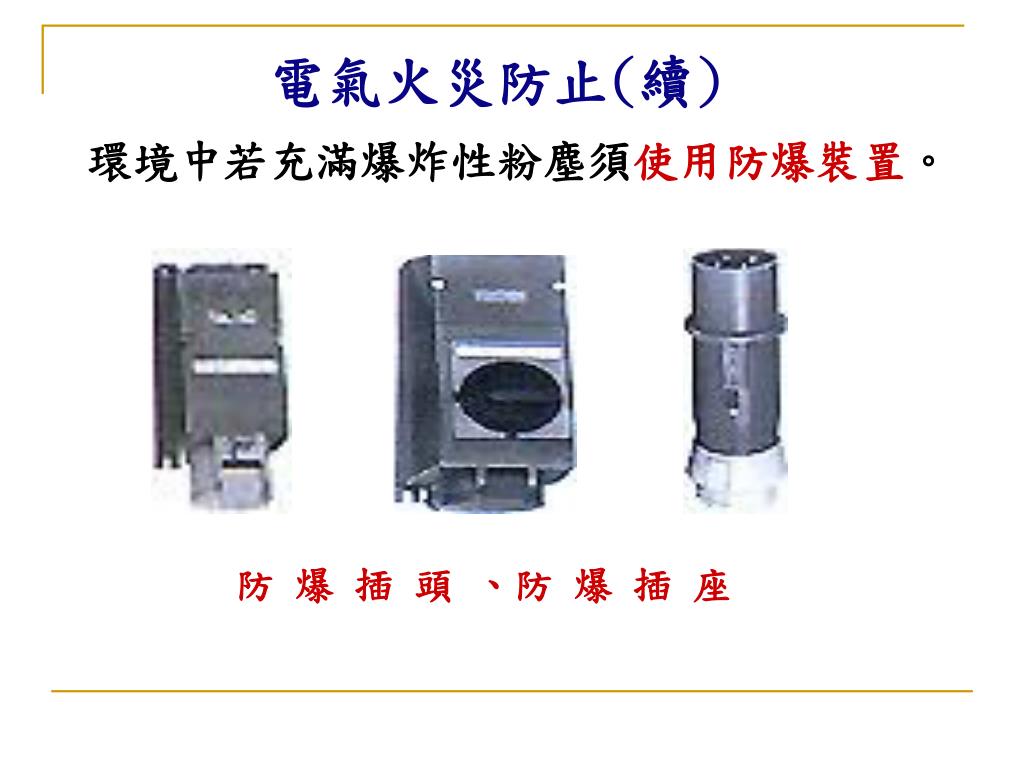

  50. 電氣火災防止(續) 環境中若充滿爆炸性粉塵須使用防爆裝置。 防 爆 插 頭 、防 爆 插 座
