Τα δομικά στοιχεία Εικόνα, Ήχος και Video στο πρόγραμμα παρουσιάσεων PowerPoint

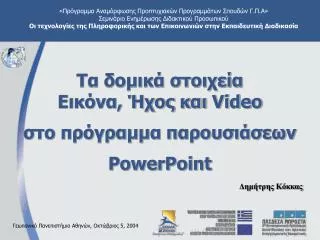

1. Τα δομικά στοιχεία Εικόνα, Ήχος και Videoστο πρόγραμμα παρουσιάσεων PowerPoint Δημήτρης Κόκκας

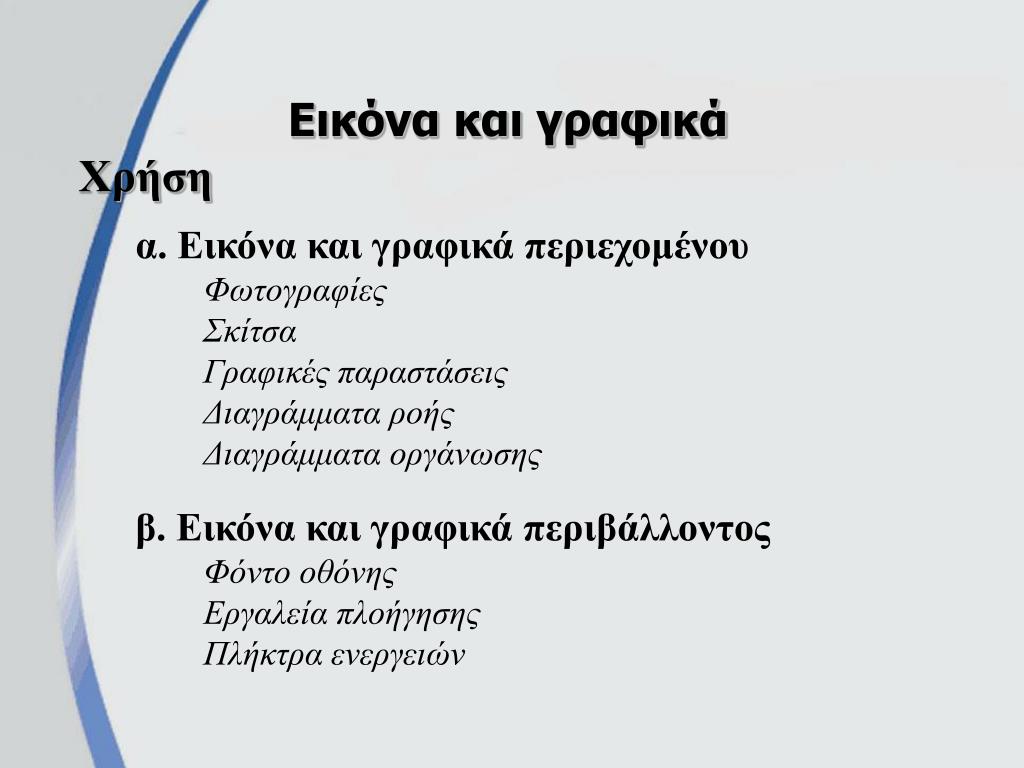

2. Εικόνα και γραφικά Χρήση α. Εικόνα και γραφικά περιεχομένουΦωτογραφίες ΣκίτσαΓραφικές παραστάσειςΔιαγράμματα ροήςΔιαγράμματα οργάνωσης β. Εικόνα και γραφικά περιβάλλοντοςΦόντο οθόνης Εργαλεία πλοήγησηςΠλήκτρα ενεργειών

3. Εικόνα και γραφικά Είδη α. Διανυσματικές εικόνες (vector graphics) Δημιουργούνται από: -Την ψηφιοποίηση εικόνων μέσω σαρωτή -Τo Microsoft Officeσαν αντικείμενα σχεδίασης και γραφικές παραστάσεις -Τα προγράμματα δημιουργίας και επεξεργασίας διανυσματικής εικόναςόπως το Corel Draw, το Adobe Illustrator κ.α.. Αποτελούνται από αντικείμενα σχεδίασης (γραμμές, ορθογώνια, ελλείψεις ή τόξα) τα οποία βασίζονται σε ειδικά μαθηματικά μοντέλα.

4. Εικόνα και γραφικά Είδη Δημιουργούνται από: -Την ψηφιοποίηση εικόνων μέσω σαρωτή -Τις ψηφιακές φωτογραφικές και εικονοληπτικές μηχανές -Την σύλληψη εικόνων από τη οθόνη του υπολογιστή -Την ψηφιοποίηση εικόνων βίντεο ή τηλεόρασης μέσω ειδικής κάρτας -Τα προγράμματα δημιουργίας και επεξεργασίας χαρτογραφικής εικόναςόπως το Photo Paint, το Paint Shop Pro, το Photoshop κ.α.. β. Χαρτογραφικές ή ψηφιογραφικές εικόνες(bitmap graphics) Χαρακτηρίζονται από: - Την ανάλυση (resolusion) (72-100ppi), (100-250ppi), (250-400ppi) - Το χρωματικό βάθος (color depth) (1bit_2), (8bit_256), (24bit_224) - Τη διάσταση(size)

5. Μέγεθος του αρχείου ψηφιογραφικήςεικόνας = (αριθμός pixels) x (βάθος χρώματος) = [(pixels κατά πλάτος) x (pixels κατά ύψος)]x (βάθος χρώματος) = [(ανάλυση x πλάτος)x(ανάλυση x ύψος)] x (βάθος χρώματος) (2560 x 1920)pixelsx 24bit = 4.915.200p x 24bit = 117.964.800 bits == 14.745.600 bytes = 14.400 KB = 14,06 MB [(100ppi x 10”) x (100ppi x 7,5”)] x 24bit = (1000 x 750)p x 24bit == 750.000p x 24bit = 18.000.000 bits = 2.250.000 bytes = 2,14 MB

6. Συμπίεση αρχείου ψηφιογραφικής εικόνας -Συμπίεση χωρίς απώλειες (LZW) *.TIF, *.PSD -Συμπίεση με απώλειες (JPEG, GIF) *.JPG, *.GIF Γ Α Β

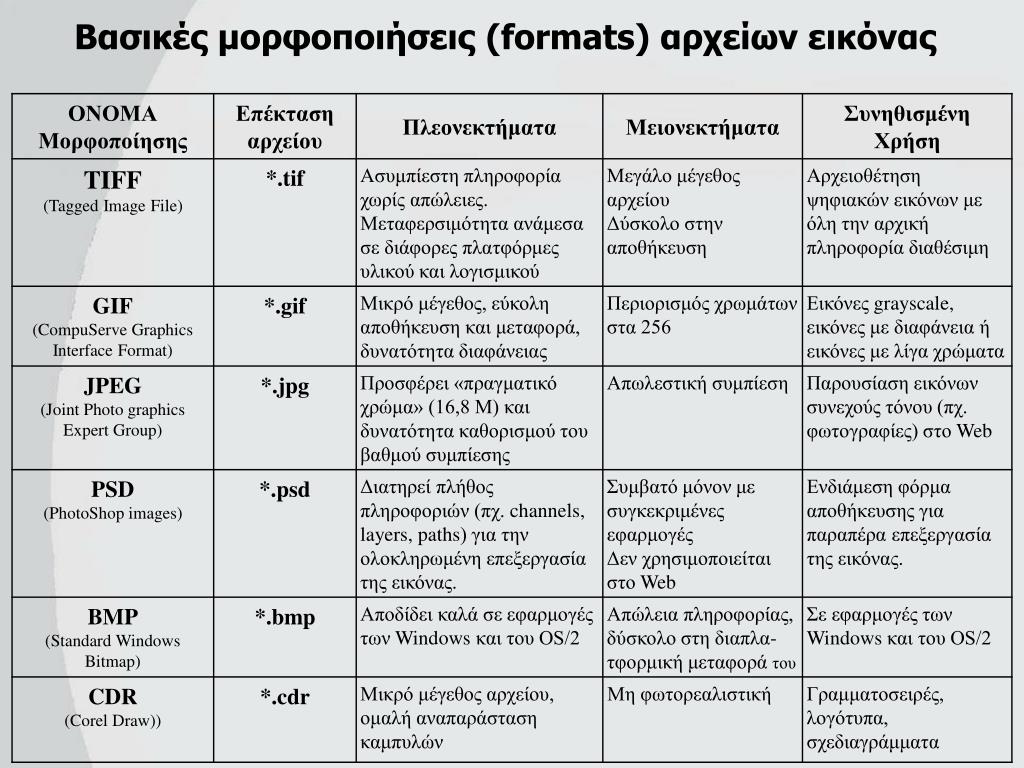

7. Βασικές μορφοποιήσεις (formats) αρχείων εικόνας

8. Επεξεργασία ψηφιογραφικής εικόνας • Εισαγωγή εικόνας • Ρύθμιση της σωστής ανάλυσης, • Κοπή και στρέψη • Ρύθμιση των χρωμάτων, των τόνων και της αντίθεσης • Επεξεργασία σε επιλεγμένες περιοχές • Εφαρμογή ειδικών φίλτρων • Εισαγωγή κειμένου • Αποθήκευση - Συμπίεση Προγράμματα επεξεργασίας • Adobe Photoshop • Photo Paint • Paint Shop Pro κ.α.

9. Η εικόνα από το Photoshop στο PowerPoint

10. Ήχος Χρήση - Αφηγήσεις για γεγονότα ή περιστατικά που σχετίζονται με το θέμα - Μαρτυρίες (Ιστορικό Ντοκουμέντο – Απαγγελία ενός ποιήματος) - Εκφωνήσεις περιεχομένων εφαρμογής – οδηγίες πλοήγησης – Επεξηγήσεις α. Ήχος περιεχομένου β. Ήχος περιβάλλοντος - Ενίσχυση του μηνύματος (αέρας – φωνές ζώων) - Μουσική επένδυση - Ηχητικά εφέ

11. Είδη Δημιουργείται μέσω της σύνδεσης των εισόδων της κάρτας ήχου με: -Μικρόφωνο -Αναλογική έξοδο (line out) διαφόρων ηχητικών συσκευών (μαγνητόφωνα, ενισχυτές, ηλεκτρικά μουσικά όργανα κλπ.) α. Ψηφιακός ήχος με παλμοκωδική κωδικοποίηση (PCM) Χαρακτηρίζεται από: - Τη συχνότητα δειγματοληψίας (sampling rate) - Το μέγεθος δείγματος (sampling size)

12. Η συχνότητα δειγματοληψίας καθορίζει τον αριθμό των δειγμάτων πλάτους του αναλογικού σήματος (α) αναλογικό σήμα (β) Ψηφιακό σήμα με χαμηλήσυχνότητα δειγματοληψίας (γ) Ψηφιακό σήμα με υψηλή συχνότητα δειγματοληψίας Το μέγεθος δείγματος είναι ο αριθμός των bits που χρησιμοποιούνται για την αποθήκευση κάθε δείγματος του αναλογικού σήματος

13. Μέγεθος του αρχείου ήχου = συχνότητα δειγματοληψίας(Hz) x μέγεθος δείγματος (bits) x διάρκεια (sec) 44100Hzx16bitx60sec = 42.336.000bits = 529.2000bytes == 5.168KB = 5,046 MB Για στερεοφωνικό ήχο 2 x 5,046 MB = 10,09MB

14. Σήμα κυρίαρχου ήχου Πλάτος Περιοχή ήχων παραπλήσιας συχνότητας και χαμηλότερης έντασης που δεν γίνονται αντιληπτοί από το ανθρώπινο αυτί Συχνότητα Συμπίεση αρχείου ήχου - Απόρριψη πληροφοριών από ήχους με συχνότητες έξω από τα όρια του φάσματος των συχνοτήτων (20 Hz – 20.000 Hz) -Συμπίεση στηριζόμενη στο φαινόμενο της ηχητικής σκίασης

15. Πρότυπα MPEG -MPEG-1 - MPEG-1 Audio Layer I (4:1 με 384 kbps για στερεοφωνικό ήχο) - MPEG-1 Audio Layer II(6:1 … 8:1 με 256 … 192 kbps για στερεοφωνικό ήχο) - MPEG-1 Audio Layer III ή MP3 (10:1 … 12:1 με 128 … 112 kbps για στερεοφωνικό ήχο) -MPEG-2 - Υποστηρίζει πολυκάναλη ηχητική κωδικοποίηση και αποτελεί τη βάση του DVD Video -MPEG-3 -MPEG-4 - Η έρευνά του συνεχίζεται και προσφέρει μεγαλύτερες συμπιέσεις εικόνας και ήχου για χρήση πολυμεσικών εφαρμογών κυρίως στο Διαδίκτυο

16. Άλλα πρότυπα -WMA (Windows Media Audio) Βασίζεται στις ίδιες βασικές συμπίεσης με το MP3 με άριστη ποιότητα αναπαραγωγής και με μεγαλύτερη ακόμη συμπίεση στα 64 kbps (τα τραγούδια που είναι προστατευμένα δεν μπορούν να μεταδοθούν ελεύθερα). -MP3 PRO Είναι η εξέλιξη του MP3 και μπορεί να προσφέρει την ίδια ποιότητα με το MP3 στο μισό μέγεθος των αρχείων. -RA (Real Audio) Προορίζεται για την άμεση αναπαραγωγή ήχων μέσω του διαδικτύουχωρίς να προηγείται το κατέβασμα των αρχείων ήχου στο σκληρό δίσκο με ποιότητα σχεδόν σαν του CD. -AC3 Dolby Digital Το πρότυπο που υποστηρίζει κωδικοποίηση/αποκωδικοποίηση πολυκάναλου ήχου (6 κανάλια) για τον οικιακό κινηματογράφο.

17. Ήχος Είδη Δημιουργείται από ηλεκτρονικά μουσικά όργανα (Synthesizers) Πληροφορίες που καταγράφονται: β. Ήχος MIDI (Musical Instrument Digital Interface) -Ο χρόνος που έμεινε πατημένο το πλήκτρο -Η ένταση με την οποία πατήθηκε -Η νότα -Το όργανο που παρήγαγε τη νότα

18. Βασικές μορφοποιήσεις (formats) αρχείων ήχου

19. Επεξεργασία ήχου Κυματομορφής • Εισαγωγή ήχου • Αντιγραφή, αποκοπή, επικόλληση ηχητικού τμήματος • Ρύθμιση έντασης και συχνότητας, • Αλλαγή επιπέδων κβάντωσης (μέγεθος δείγματος) • Αλλαγή χρονικής διάρκειας • Μείξη ήχων • Απαλοιφή θορύβου • Εισαγωγή διαφόρων εφέ • Συμπίεση Προγράμματα επεξεργασίας • Sound Forge της Sonic • SoundEdit της Macromedia • Coll Edit της Syntrillium (Adobe Audition) • WaveStudio της Creativeκ.α.

20. O ήχοςαπό το Cool Edit στο PowerPoint

21. Video Χρήση - Έμφαση σε συγκεκριμένα στοιχεία σχετικά με το θέμα - Αναλυτική παρουσίαση πολύπλοκων διαδικασιών - Παρουσίαση ιστορικών ντοκουμέντων και μαρτυριών - Επεξήγηση δυσνόητων εννοιών - Δημιουργία κατάλληλης διάθεσης α. Video περιεχομένου β. Video βοήθειας - Οδηγίες πλοήγησης και χρήσης της εφαρμογής

22. Κωδικοποίηση video Αναλογικό video Y: φωτεινότητα (luminance) U: πληροφορία χρώματος (Cb) V: πληροφορία χρώματος (Cr) • Component - RGB YUV Y: σήμα φωτεινότητας (luma) C: σήμα χρώματος (crhroma) • Y/C • Composite Σύνθετο σήμα

23. Δημιουργείται: -Με ψηφιοποίηση αναλογικού video μέσω της κάρτας σύλληψης -Με χρήση τεχνολογίας DV Χαρακτηρίζεται από: Ψηφιακό video - Τη συχνότητα δειγματοληψίας (sampling rate) - Την ταχύτητα εναλλαγής των πλαισίων (frame rate) - Το μέγεθος των πλαισίων (frame size) - Το χρωματικό βάθος (color depth)

24. Μέγεθος του αρχείου ψηφιακού Video = Μέγεθος πλαισίου(pixels) x ταχύτητα εναλλαγής πλαισίων x χρωματικό βάθος (bits) x διάρκεια (sec) (720x576) (pixels) x 25 x 24 (bits) x 60 (sec) = 414720 (pixels) x 25 x 24 (bits) x 1(sec) = 248.832.000bits = 31.104.000bytes == 30375KB = 29,66 MB Για ένα λεπτό = 29,66x 60 =1779,78MB Με στερεοφωνικό ήχο = 1779,78 MB + 10,09 MB=1790,68 MB=1,74 GB

25. Μέθοδοι συμπίεσης video (compressor/decompressor ή codec) • Χωρική συμπίεση (Ενδοπλαισιακή) • Χρονική συμπίεση (Διαπλαισιακή) • Συμπίεση με ή χωρίς απώλειες • Ασύμμετρη και συμμετρική συμπίεση Συμπίεση κατά MPEG (Moving Picture Experts Group)

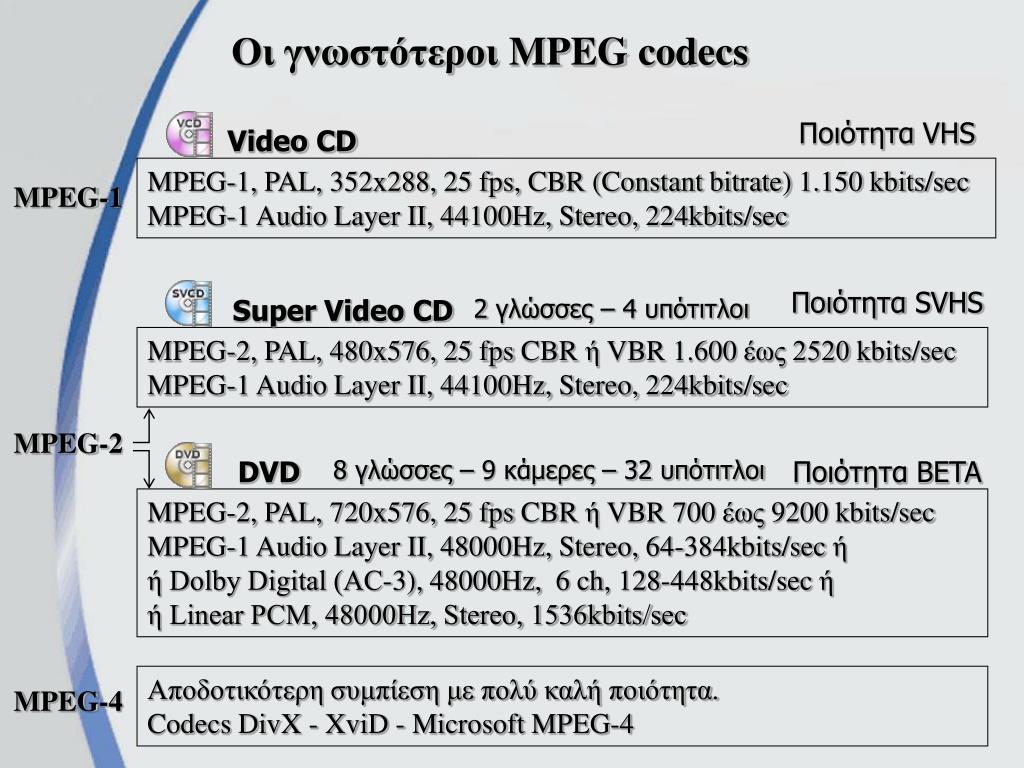

26. Οι γνωστότεροι MPEGcodecs Ποιότητα VHS Video CD MPEG-1, PAL, 352x288, 25 fps, CBR (Constant bitrate) 1.150 kbits/sec MPEG-1 Audio Layer II, 44100Hz, Stereo, 224kbits/sec MPEG-1 Ποιότητα SVHS Super Video CD 2γλώσσες – 4 υπότιτλοι MPEG-2, PAL, 480x576, 25 fps CBR ή VBR 1.600 έως 2520 kbits/sec MPEG-1 Audio Layer II, 44100Hz, Stereo, 224kbits/sec MPEG-2 8 γλώσσες – 9 κάμερες – 32 υπότιτλοι Ποιότητα BETA DVD MPEG-2, PAL, 720x576, 25 fps CBR ή VBR 700 έως 9200 kbits/sec MPEG-1 Audio Layer II, 48000Hz, Stereo, 64-384kbits/sec ή ή Dolby Digital (AC-3), 48000Hz, 6 ch, 128-448kbits/secή ή Linear PCM, 48000Hz, Stereo, 1536kbits/sec Αποδοτικότερη συμπίεση με πολύ καλή ποιότητα. Codecs DivX - XviD - Microsoft MPEG-4 MPEG-4

27. Τεχνολογία DV (Digital Video) Πλεονεκτήματα - Μεγαλύτερη ανάλυση - Καλύτερη απόδοση χρωματικής πληροφορίας - Υψηλότερος λόγος σήματος προς θόρυβο (S/N) Πλήρως ψηφιακή παραγωγή, επεξεργασία και αποθήκευση της οπτικοακουστικής πληροφορίας

28. Συμπίεση Video - M-JPEG (*.avi) - DV (*.avi) - HUFFYUV (*.avi) - Διάφοροι συμπιεστές καρτών σύλληψης (*.avi) β. Χρονική (Διαπλαισιακή) - μερικώς επεξεργάσιμο - MPEG -1 (*.mpg) [VCD] - MPEG -2 (*.mpg) [SVCD – DVD] - MPEG -4 (*.avi) - Quick Time (*.mov) - Real Media (*.rm) - Cinepak της Radius (*.avi) - Windows Media Video (*.wmv) α. Χωρική (Ενδοπλαισιακή) - πλήρως επεξεργάσιμο

29. Απαιτήσεις σε Hardware/Software Για σύλληψη Video - Κάρτα σύλληψης video - ήχου - Κεντρική Μονάδα Επεξεργασίας (CPU) - Σκληρός δίσκος - Δίαυλος δεδομένων (Data bus) - Λογισμικό σύλληψης - Codec σύλληψης - Κατάλληλο λειτουργικό Για επεξεργασία Video - Κάρτα γραφικών - Μνήμη RAM - Οθόνη - Λογισμικό επεξεργασίας - Codec αποθήκευσης

30. Συλλογή ψηφιακών Videoclip • Μέσω κάρτας σύλληψης από αναλογικό Video • Μέσω κάρτας σύλληψης με τηλεοπτικό δέκτη, από τηλεοπτικό σήμα • Αντιγραφή video clip από κάμερα DV • Αντιγραφή αρχείων video από διάφορα αποθηκευτικά μέσα • Κατέβασμα αρχείων video από το διαδίκτυο • Απόσπαση video τίτλων (extraction) από DVD, SVCD, VCD • Σύλληψη της απεικόνισης της οθόνης του υπολογιστή

31. Στρατηγική συλλογής και δημιουργίας video • Αξιολόγηση ποιότητας πηγαίου υλικού • Αξιολόγηση δυνατοτήτων υλικού και λογισμικού • Καθορισμόςτου μέσου αναπαραγωγής του τελικού video • Καθορισμός τελικής μορφής του video

32. Επεξεργασία Video • Σύλληψη ή εισαγωγή video • Αντιγραφή, αποκοπή, επικόλληση video clip • Εισαγωγή εφέ αλλαγής πλάνου • Μοντάζ καναλιών video • Εφαρμογή ειδικών φίλτρωνσε video clip • Εισαγωγή αρχείων ήχου • Εισαγωγή αρχείων εικόναςκαι γραφικών • Εισαγωγή κειμένουκαι τίτλων • Animation σε video clip,τίτλους και γραφικά • Ρύθμιση έντασης clip ήχου • Αλλαγή χρονικής διάρκειας video clip • Μείξη καναλιών ήχων • Εξαγωγή και συμπίεση video, εικόνας, ήχου Προγράμματα επεξεργασίας • Premiere της Adobe • Final Cut της Apple • Media Composer της Avid κ.α..

33. Το Videoαπό το Premiere στο PowerPoint
