Presentation Transcript

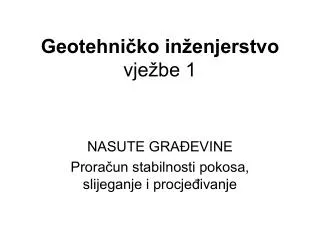

Geotehni ko in enjerstvo vje be 1

Geotehniko inenjerstvovjebe 1

NASUTE GRAEVINE

Proraun stabilnosti pokosa, slijeganje i procjeivanje


Geotehni ko in enjerstvo vje be 1

A

PRORAUN STABILNOSTI POKOSA

HOMOGENOG NASIPA

POMOU DIJAGRAMA


Geotehni ko in enjerstvo vje be 1

b

Zadan je nasip svojom visinom H, irinom krune B i kakvoom gradiva.

Potrebno je odrediti irinu nasipa u noici, L. Za proraun koristiti priloeni dijagram.

Broj stabilnosti zadan je kao:

zadano je:

g=16,1kN/m3

c=32 kN/m2

j= 20

H= 10,8m; B=4,m

Fsc=2

Fsj=1,5

n1=1,2n2

cr= raunska kohezija =c/Fsc

cr=32/2=16kN/m2

jr=raunski kut trenja=arc tg (tgj/Fsj)


Geotehni ko in enjerstvo vje be 1

b2

cr=32/2=16kN/m2

OITANO,b2=38,2 n2=1,3

zadano: n1=1,2n2

proraunato, b1=33,7 n1=1,5


Geotehni ko in enjerstvo vje be 1

Proraun irine brane u noici, L

zadano:

H= 10,8m;

B=4,m

L=B+H*1,5+H*1,3

L=4+16,2+14,0=30,2m


Geotehni ko in enjerstvo vje be 1

B

PRORAUN SLIJEGANJA NASIPA USLIJED VLASTITE TEINE


Geotehni ko in enjerstvo vje be 1

Za visinu brane H

sv=sH

izraz za slijeganje je:

Potrebno je proraunati slijeganje zadanog nasipa uslijed vlastite teine,

nakon to je prolo potrebno vrijeme konsolidacije.

zadano je:

g=16,1kN/m3

Mv= 40 MPa

H= 10,8m; B=4m

sH=16,1*10,8=173,88 kPa

DsH=sH/2=86,94 kPa

s=0,0235m

Dz=H

s=86,94*10,8/40000

s=2,35 cm


Geotehni ko in enjerstvo vje be 1

C

PRORAUN PROCJEIVANJA KROZ NASIP


Geotehni ko in enjerstvo vje be 1

Za nasip homogenog poprenog presjeka potrebno je odrediti:

1. Poloaj virne plohe;

2. Kritini izlazni gradijent i usporediti ga s izlaznim gradijentom za zadani nasip;

3. Koliinu procjeivanja kroz branu.

L=66 m

b=135m

Zadan je nasip prema slici gdje je:

visina brane H= 25 m

irina krune B=10 m

nagib uzvodne kosine nu=1/3

nagib nizvodne kosine nn=1/2

ukupna irina brane b=135m

duina omoenog dijela uzvodnog pokosa L=66m

Brana je izgraena od pjeskovitog ljunka slijedeih svojstava:

prostorna teina zasienog materijala gzas=18,6 kN/m3,

koeficijent procjeivanja k=19,510-4 m/s

najvea mogua visina vode H=ht =22m


Geotehni ko in enjerstvo vje be 1

koliina vode koja izlazi iz elementa

DVODIMENZIONALNO TEENJE

koliina vode koja ulazi u element

Kod stacionarnog teenja ove dvije jednadbe moraju biti jednake (nema ni izvora ni ponora).


Geotehni ko in enjerstvo vje be 1

S druge strane Darcyev zakon kae da je:

kad se uvrsti izraz za vx i vz

u gornju jednadbu,

dobije se:

Ako je tlo izotropno vrijedi da je kx=kz, pa gornja jednadba postaje:

a to predstavlja Laplace-ovu jednadbu dvodimenzionalnog teenja.

Moe se zakljuiti da je:


Geotehni ko in enjerstvo vje be 1

Ako se uvede funkcija potencijala F=kh, dobije se:

To je osnovna jednadba teorije potencijala, koja za rjeenje ima familiju krivulja, koje se meusobno sijeku pod pravim kutom. Jedna grupa krivulja predstavlja strujnice, a druga ekvipotencijale. Svaka grupa ima svoju jednadbu.

Da bi se bilo koji zadatak vezan s procjeivanjem mogao rijeiti potrebno je poznavati strujnu mreu.

Za jednostavni sluaj homogenog nasipa na nepropusnoj podlozi mogue je strujnu mreu priblino izraditi runo.

Proraun metodom konanih elemenata je idealan za knstrukciju strujnih mrea.


Geotehni ko in enjerstvo vje be 1

1.11. Odreivanje virne plohe.

Zadan je nasip prema slici

gdje je:

Visina brane HB= 25 m

irina krune B=10 m

Nagib uzvodne kosine nu=1/3

Nagib nizvodne kosine nn=1/2

Ukupna irina u temelju brane b=135m

Duina omoenog dijela uzvodnog pokosa L=66m

Brana je izgraena od pjeskovitog ljunka slijedeih svojstava:

Prostorna teina zasienog materijala gzas=18,6 kN/m3,

Koeficijent procjeivanja k=19,510-4 m/s

Maksimalno mogua visina vode H=ht =22m


Geotehni ko in enjerstvo vje be 1

Da bi se izradila strujna mrea potrebno je poznavati rubnu strujnicu sa zrane strane koja je u ovom sluaju ujedno i pijezometarska linija.

Svojstvo ove linije je da na vodenoj strani strujnica ulazi u nasupo pod pravim kutom u odnosu na liniju pokosa.

Niz pokusa pokazao je da sredinji dio rubne strujnice slijedi zakon parabole. Odstupanja nastaju na ulazu u nasip i na izlazu iz nasipa.


Geotehni ko in enjerstvo vje be 1

Ovo saznanje moe posluiti za konstrukciju ove krivulje.

Sjecita parabole (G) i vodnog lica, utvrdio je A. Casagrande, nalazi se na treini duine (EH) uzvodnog pokosa. Fokus parabole (F) smjeten je u sjecite nizvodne noice i povrine tla.

Za konstrukciju parabole potrebna je jo jedna toka (A).

Za geometriju parabole vrijedi da je,

gdje je x=d, a z =ht. Pri tom je S direktrisa parabole.

Odatle slijedi:


Geotehni ko in enjerstvo vje be 1

Ako se ovo primijeni na konstrukciju vodnog lica za zadani nasip dobije se rjeenje sa slike u nastavku.

Ono se koristi za srednji dio rubne strujnice.


Geotehni ko in enjerstvo vje be 1

Iz slike je jasno da virna ploha ne poinje u toki (A) gdje parabola sijee nizvodnu kosinu, ve se ova toka nalazi neto nie. Rubna strujnica ulazi tangencijalno na zranu kosinu. To je jo jedna znaajka koja pomae konstrukciji te rubne strujnice.


Geotehni ko in enjerstvo vje be 1

A. Casagrande je dao rjeenje za sluajeve kada je kut nagiba nizvodnog pokosa na koji izlazi rubna strujnica (ne mora biti zrana strana nasipa) 30b180 tj kada na dnu zrane strane nasipa postoji dren:

MOGUI FILTARSKI SLOJEVI U NOICI BRANE ILI NASIPA


Geotehni ko in enjerstvo vje be 1

podaci za proraun po Casagrande-u

HB=25m

B=10 m

b=135 m;

L=66m

d=b-2L/3=91

H=ht= 22m

Izraz od Gilboy-a

mH=asinb


Geotehni ko in enjerstvo vje be 1

L Casagrande je analizom Dupuit-evog priblinog izraza doao do jednadbe za vrijednost veliine virne plohe (a)

ili

ili

a =101,66-89,02=a2=12,76m


Geotehni ko in enjerstvo vje be 1

Za raspone nagiba zrane linije od 0b 90 dao je Gilboy dijagram za razliite odnose visine vode u jezeru i duine hipotetine parabole:

Rjeenje:

Prema GILBOY-u iz gornjeg dijagrama

b=135 m; b=26,5 tgb=0,5

d=b-2L/3=91m

d/H= (135-44)/22=91/22=4,1;

m=0,3

mH=asinb

mH=0,3*22=6,6

a1=14,8m


Geotehni ko in enjerstvo vje be 1

1.2 Kritini izlazni gradijent

gzas =18,6 [kN/m3]

gw =10 [kN/m3]


Geotehni ko in enjerstvo vje be 1

1.3 Protok Q

iz strujne mree

Prema Gilboyu:

a1=14,8m

a2=12,76m

q1=9,5*10-4*(14,8*0,4462)*0,5=0,003137 [m3/(s*m')]

q1=3,14 [l/(s*m')]

q2=9,5*10-4*(12,6*0,4462)*0,5=0,00267 [m3/(s*m')]

q2= 2,67 [l/(s*m')]
