La prise p rit l vision scart

La prisePéritélévisionSCART


La prise p rit l vision scart

Présentation

Péritel (l'abréviation de péritélévision) est un connecteur audio et vidéo utilisé en Europe qui permet une connexion rapide et fiable des signaux audio et vidéo analogiques au moyen d'un connecteur à 21 contacts. Il est aussi connu sous le sigle SCART (qui singifie Syndicat des constructeurs d'appareils radiorécepteurs et téléviseurs).

Historique

Elle a été définie et annoncée en 1978, et rendue alors obligatoire sur tous les téléviseurs commercialisés en France à partir de 1981. On n'en trouve jamais ou presque jamais en Amérique.

Plutôt que l'appellation Péritel (utilisée essentiellement en France), certains pays utilisent le terme SCART.

La prise Péritel est définie par la norme européenne EN 50049-1 publiée par le CENELEC.

Les appareils suivants disposent généralement d’une prise Péritel pour les connecter à un téléviseur :

- Démodulateurs satellites

- Décodeurs Canal+

- Magnétoscopes

- Camescopes

- Lecteurs de DVD

- Consoles de jeux

Fonction

Grâce à ses 21 broches, ce connecteur permet d’échanger de manière rapide et fiable des signaux analogiques vidéo et audio (en stéréo ) avec d’autres appareils audiovisuels.


La prise p rit l vision scart

antenne

Amplificateur HF

Oscillateur local

Mélangeur

Amplificateur FI

Démodulateur

son

Amplificateur FI

Démodulateur

vidéo

Récepteur de télévision, commutations désactivées

Amplificateur

BF

gauche

BF gauche

HP Gauche

BF droit

Amplificateur

BF

droit

HP Droit

Tube cathodique

Amplificateurs video R,V,B

Décodage des signaux R,V,B

vidéo

R,V,B

Numéro de brocheSignal

1Sortie audio droite

2Entrée audio droite

3Sortie audio gauche

6Entrée audio gauche

7Vidéo bleue

8Commutation lente

10, 12, 14Non défini

11Vidéo verte

15Vidéo rouge

16Commutation rapide

4, 5, 9, 13, 17, 18Masse

19Sortie vidéo composite

20Entrée vidéo composite

21Blindage de la prise mâle

Commutation lente 0V

Commutation rapide 0V


La prise p rit l vision scart

Amplificateurs video R,V,B

antenne

Amplificateur HF

Oscillateur local

Mélangeur

Amplificateur FI

Démodulateur

son

Amplificateur FI

Démodulateur

vidéo

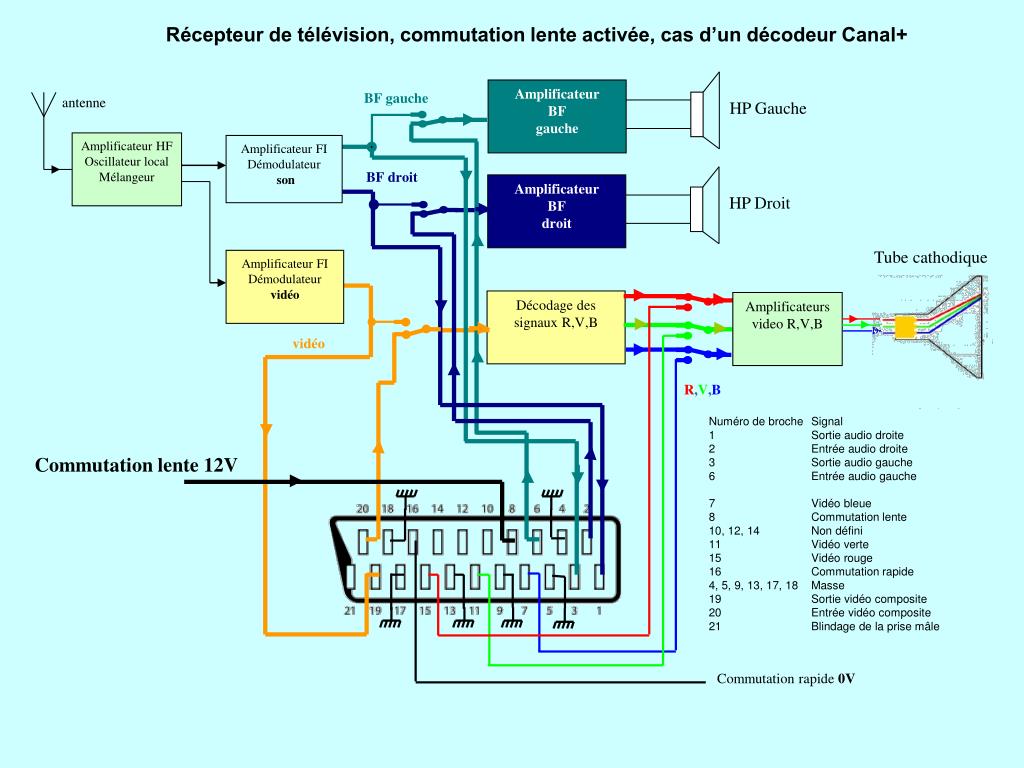

Récepteur de télévision, commutation lente activée, cas d’un décodeur Canal+

Amplificateur

BF

gauche

BF gauche

HP Gauche

BF droit

Amplificateur

BF

droit

HP Droit

Tube cathodique

Décodage des signaux R,V,B

vidéo

R,V,B

Numéro de brocheSignal

1Sortie audio droite

2Entrée audio droite

3Sortie audio gauche

6Entrée audio gauche

7Vidéo bleue

8Commutation lente

10, 12, 14Non défini

11Vidéo verte

15Vidéo rouge

16Commutation rapide

4, 5, 9, 13, 17, 18Masse

19Sortie vidéo composite

20Entrée vidéo composite

21Blindage de la prise mâle

Commutation lente 12V

Commutation rapide 0V


La prise p rit l vision scart

Amplificateurs video R,V,B

antenne

Amplificateur HF

Oscillateur local

Mélangeur

Amplificateur FI

Démodulateur

son

Amplificateur FI

Démodulateur

vidéo

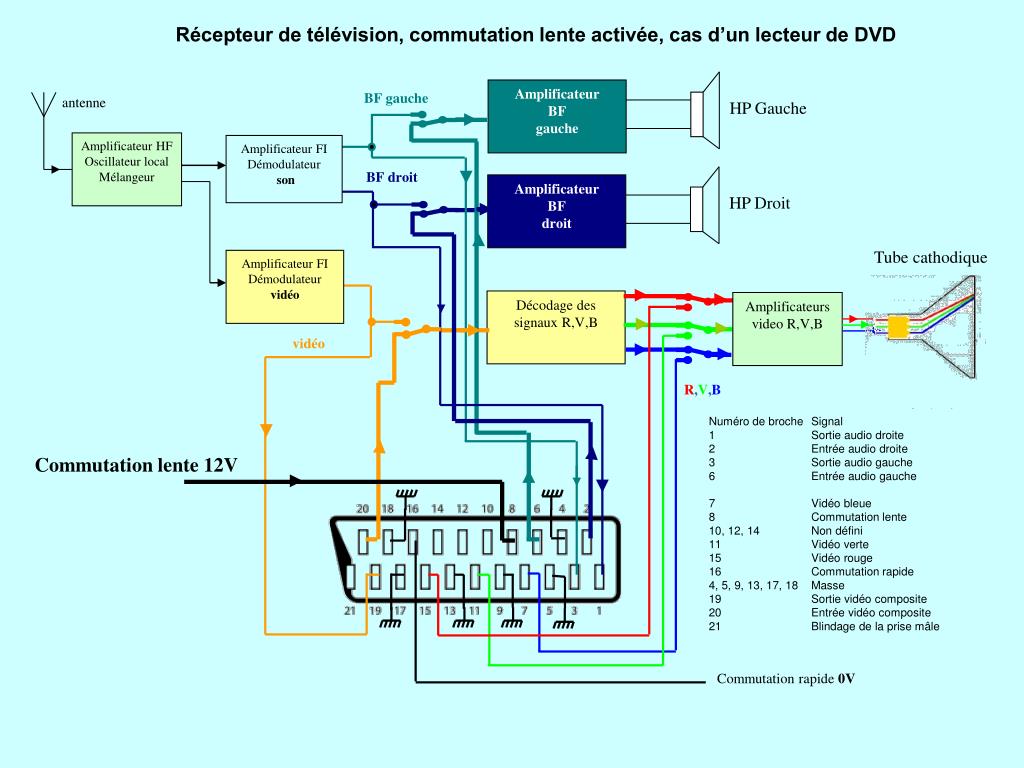

Récepteur de télévision, commutation lente activée, cas d’un lecteur de DVD

Amplificateur

BF

gauche

BF gauche

HP Gauche

BF droit

Amplificateur

BF

droit

HP Droit

Tube cathodique

Décodage des signaux R,V,B

vidéo

R,V,B

Numéro de brocheSignal

1Sortie audio droite

2Entrée audio droite

3Sortie audio gauche

6Entrée audio gauche

7Vidéo bleue

8Commutation lente

10, 12, 14Non défini

11Vidéo verte

15Vidéo rouge

16Commutation rapide

4, 5, 9, 13, 17, 18Masse

19Sortie vidéo composite

20Entrée vidéo composite

21Blindage de la prise mâle

Commutation lente 12V

Commutation rapide 0V


La prise p rit l vision scart

antenne

Amplificateur HF

Oscillateur local

Mélangeur

Amplificateur FI

Démodulateur

son

Amplificateur FI

Démodulateur

vidéo

Récepteur de télévision, commutation rapide activée

Amplificateur

BF

gauche

BF gauche

HP Gauche

BF droit

Amplificateur

BF

droit

HP Droit

Tube cathodique

Amplificateurs video R,V,B

Décodage des signaux R,V,B

vidéo

R,V,B

Numéro de brocheSignal

1Sortie audio droite

2Entrée audio droite

3Sortie audio gauche

6Entrée audio gauche

7Vidéo bleue

8Commutation lente

10, 12, 14Non défini

11Vidéo verte

15Vidéo rouge

16Commutation rapide

4, 5, 9, 13, 17, 18Masse

19Sortie vidéo composite

20Entrée vidéo composite

21Blindage de la prise mâle

Commutation lente 0V

Commutation rapide 3V


La prise p rit l vision scart

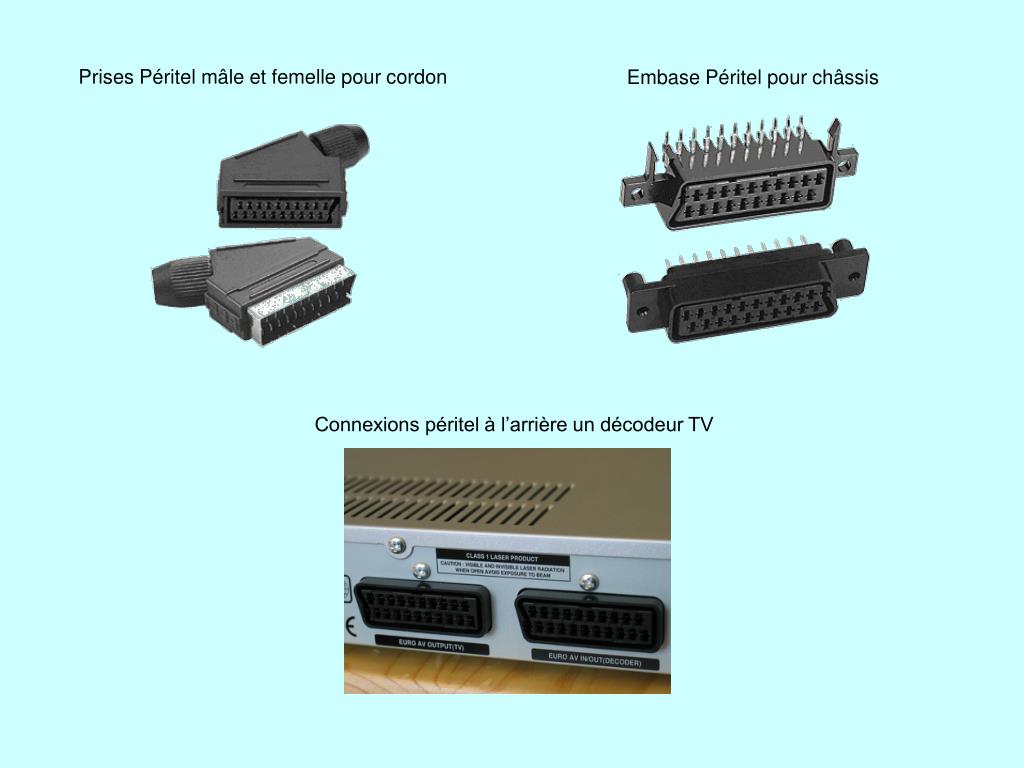

Prises Péritel mâle et femelle pour cordon

Embase Péritel pour châssis

Connexions péritel à l’arrière un décodeur TV
