Presentation Transcript
slide1

基础篇

微型计算机系统

硬件系统

软件系统

操作系统基础

作业

计算机编码和数制

系统综述

slide2

微型计算机系统

硬件系统

  • 主机系统
  • 外存储器
  • 输入设备
  • 输出设备
  • 数据存储的组织形式
slide3

硬件系统

CPU

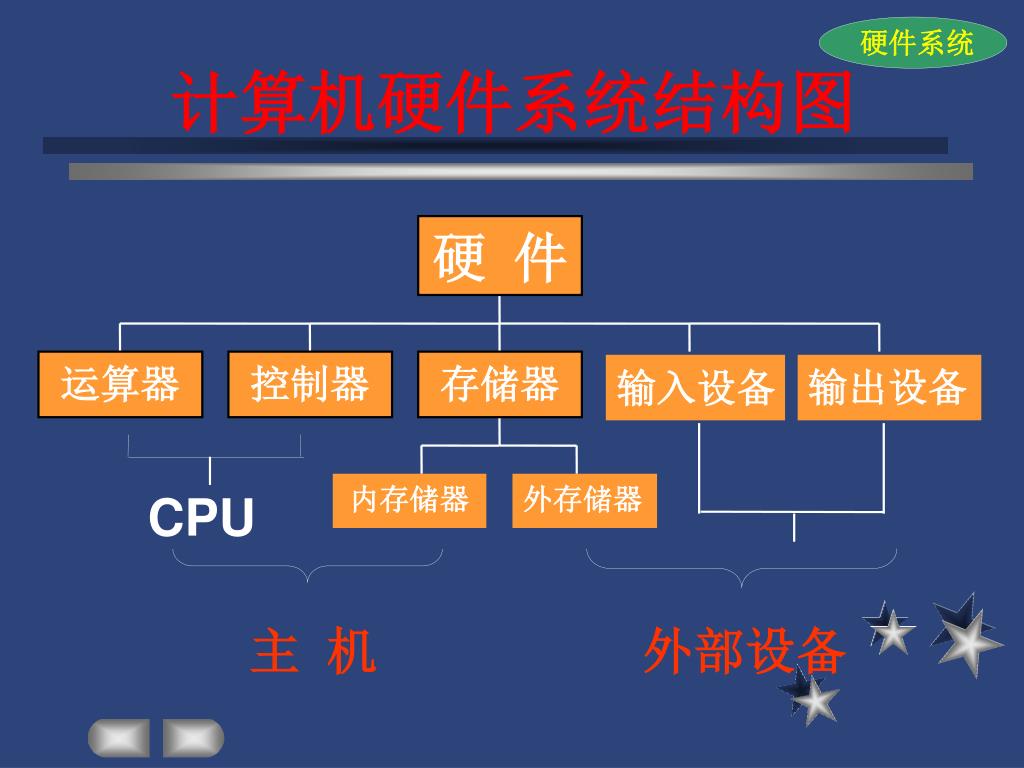

计算机硬件系统结构图

硬 件

运算器

控制器

存储器

输出设备

输入设备

内存储器

外存储器

主 机

外部设备

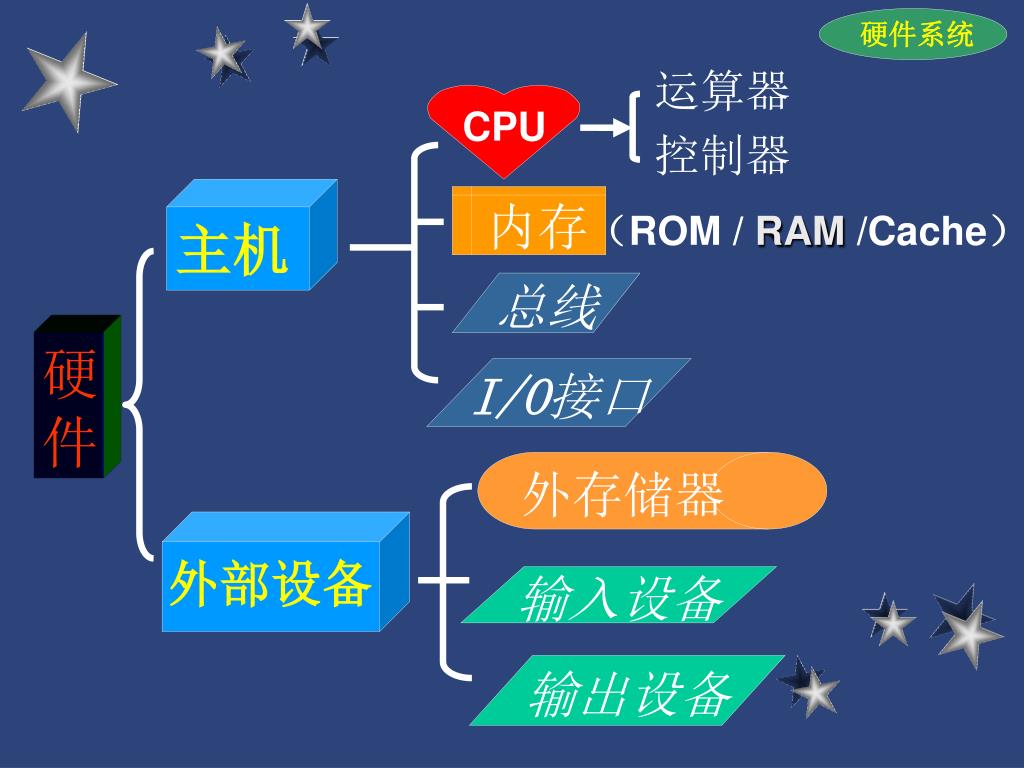

slide4

硬件系统

运算器

CPU

控制器

内存(ROM / RAM /Cache)

主机

外部设备

总线

I/O接口

外存储器

输入设备

输出设备

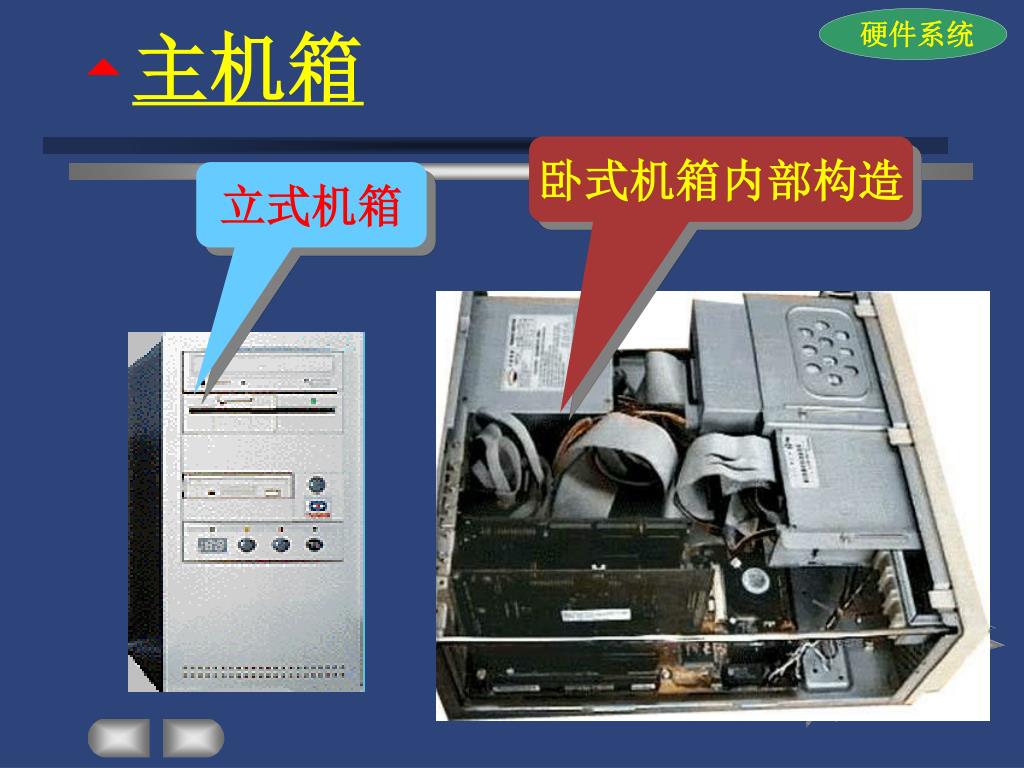

slide5

硬件系统

  • 主机箱

卧式机箱内部构造

立式机箱

slide6

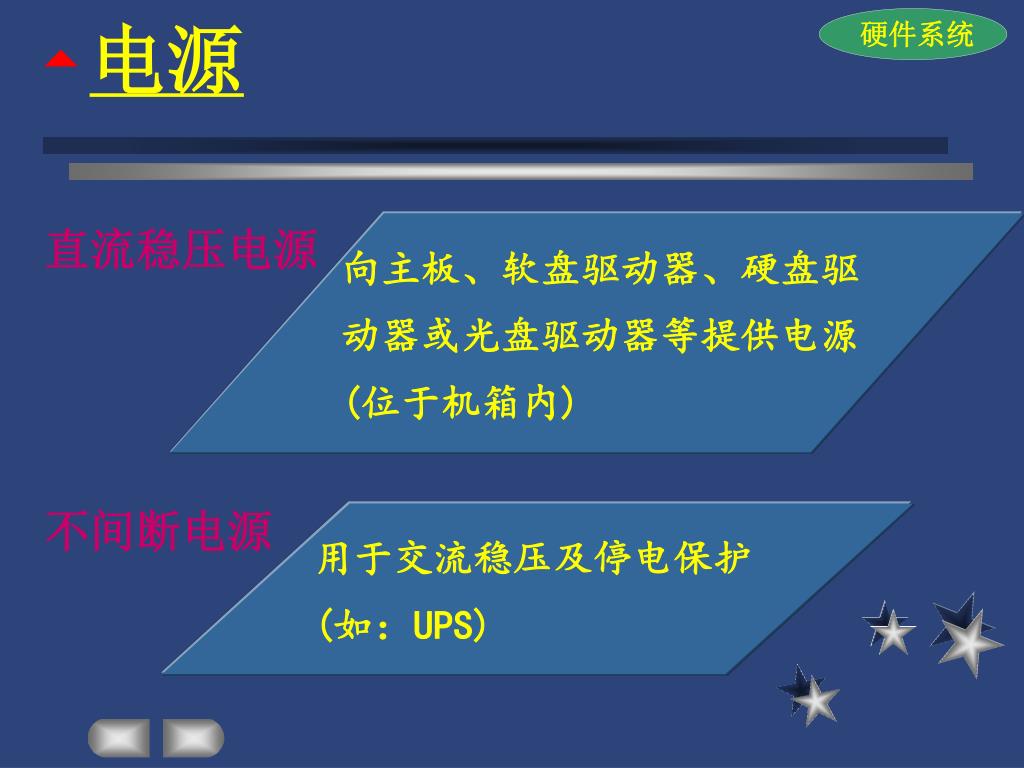

电源

硬件系统

直流稳压电源

向主板、软盘驱动器、硬盘驱

动器或光盘驱动器等提供电源

(位于机箱内)

不间断电源

用于交流稳压及停电保护

(如:UPS)

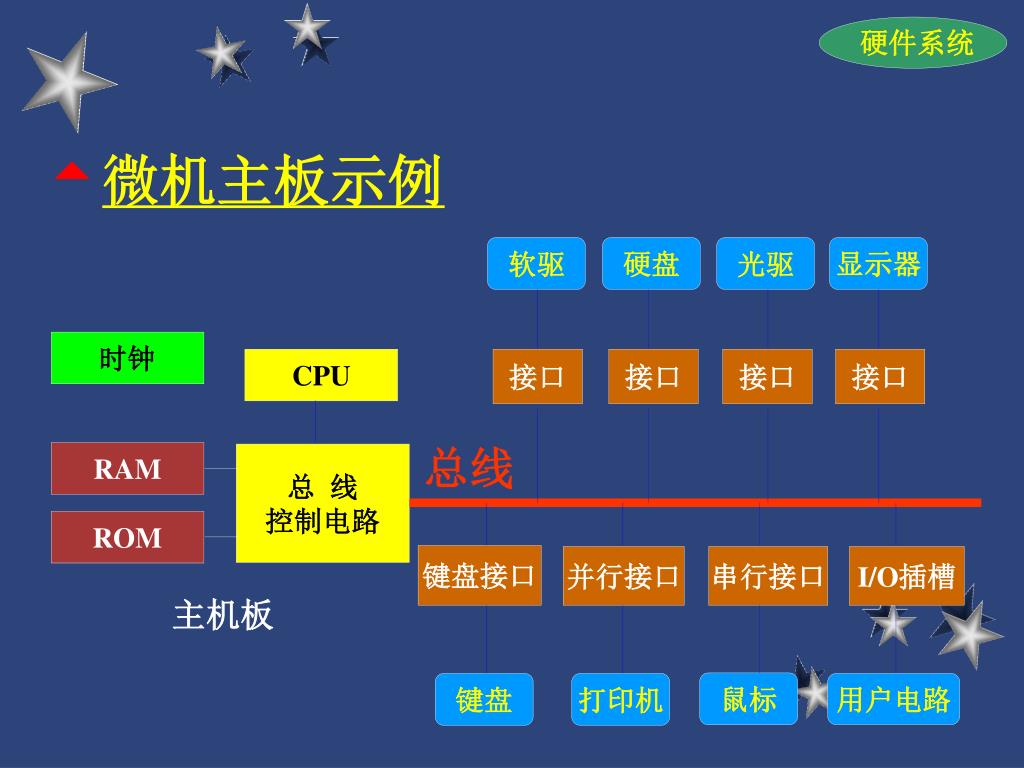

slide7

硬件系统

软驱

硬盘

光驱

显示器

时钟

CPU

接口

接口

接口

接口

总线

RAM

总 线

控制电路

ROM

键盘接口

并行接口

串行接口

I/O插槽

主机板

鼠标

键盘

打印机

用户电路

  • 微机主板示例
slide8

硬件系统

键盘

硬 盘

鼠标

软 盘

打印机

显示器

输入设备

外存储器

输出设备

slide9

硬件系统

  • 字符键
  • 功能键
  • 控制键

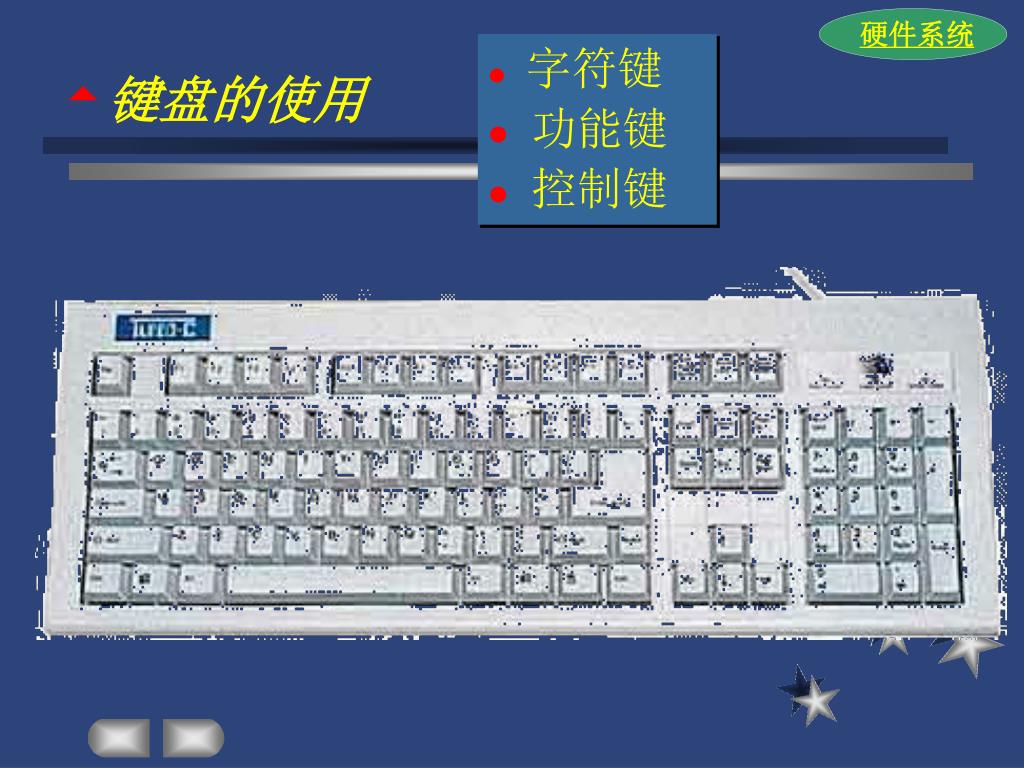

  • 键盘的使用
slide10

位、字节、字及字长

字节(8位)

……

字,字长

slide11

硬件系统

存储单元地址

存储位

存储单元

(字节)

0000H

0001H

0002H

FFFFH

存储体

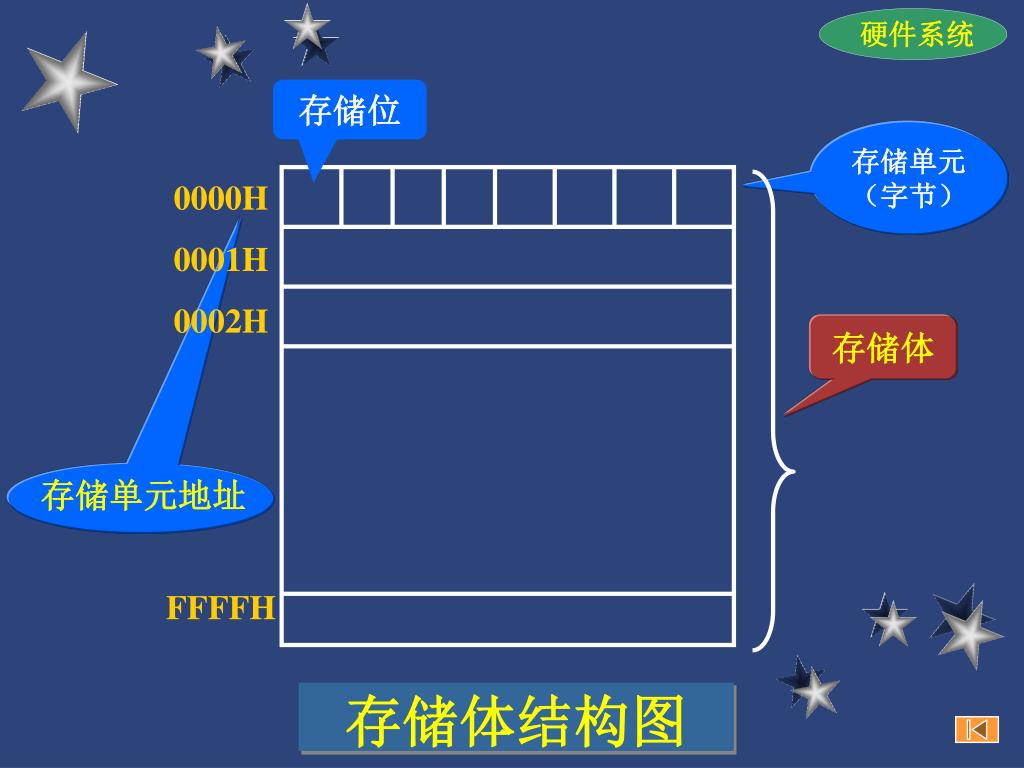

存储体结构图

slide12

操作系统

语言处理程序

服务程序

工具软件

应用软件包

用户程序

微型计算机系统

计算机软件系统

系统软件

应用软件

slide13

微型计算机系统

操作系统基础

UNIX

  • 操作系统的定义
  • 操作系统的功能
  • 操作系统的分类
  • 操作系统用户界面

DOS

Windows

slide14

操作系统基础

什么是操作系统?

用来控制和管理系统资源、方便用户使用计算机的程序的集合,是人-机交互的接口。

KV300

Word

Windows

slide15

CPU的控制与管理

内存的分配与管理

外部设备的控制与管理

文件管理

作业管理和控制

操作系统基础

操作系统的功能

slide16

操作系统基础

操作系统的分类

单用户单任务

单用户多任务

多用户多任务分时

网络

DOS

Windows

UNIX

Netware

Windows NT

slide17

DOS

NetWare

UNIX

Windows

操作系统基础

操作系统用户界面

命令行界面

窗口图形界面

slide18

微型计算机系统

计算机编码和数制

  • 数 制
  • 计算机编码
  • 数据在计算机中的存储方式
slide19

定义:

编码和数制

数 制
  • 按进位的原则进行计数
  • 逢N进1
  • 采用位权表示法
slide20

编码和数制

常用进位计数制表示方法

常用计数制的基数和数字符号

slide21

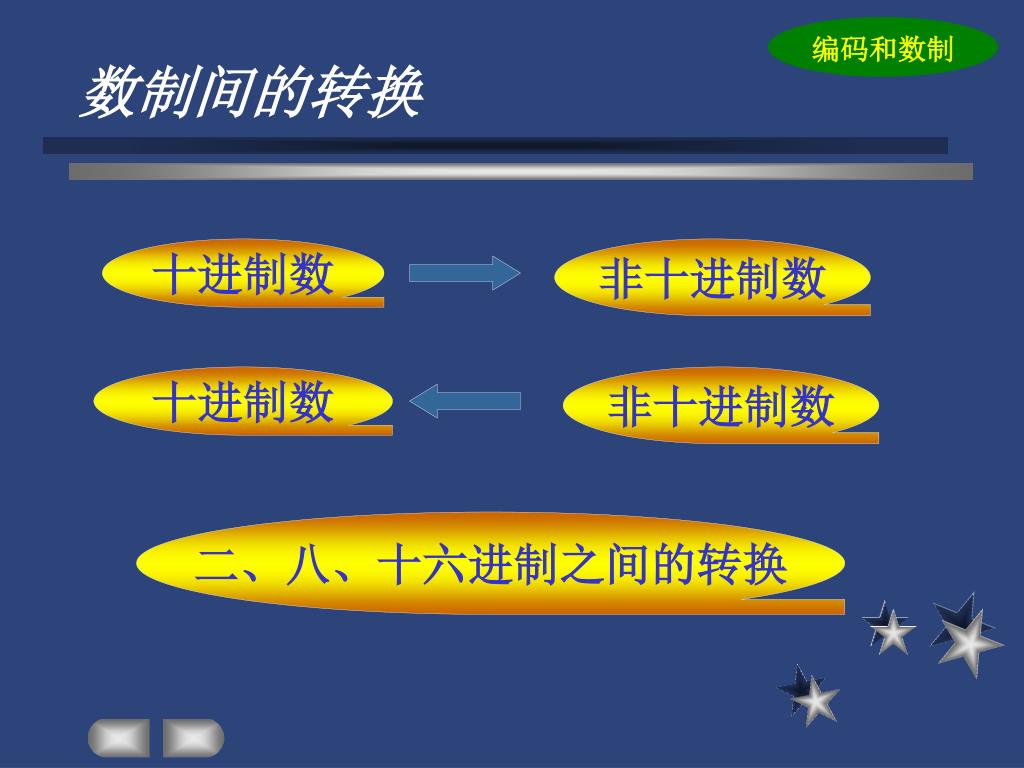

编码和数制

数制间的转换

十进制数

非十进制数

十进制数

非十进制数

二、八、十六进制之间的转换

slide22

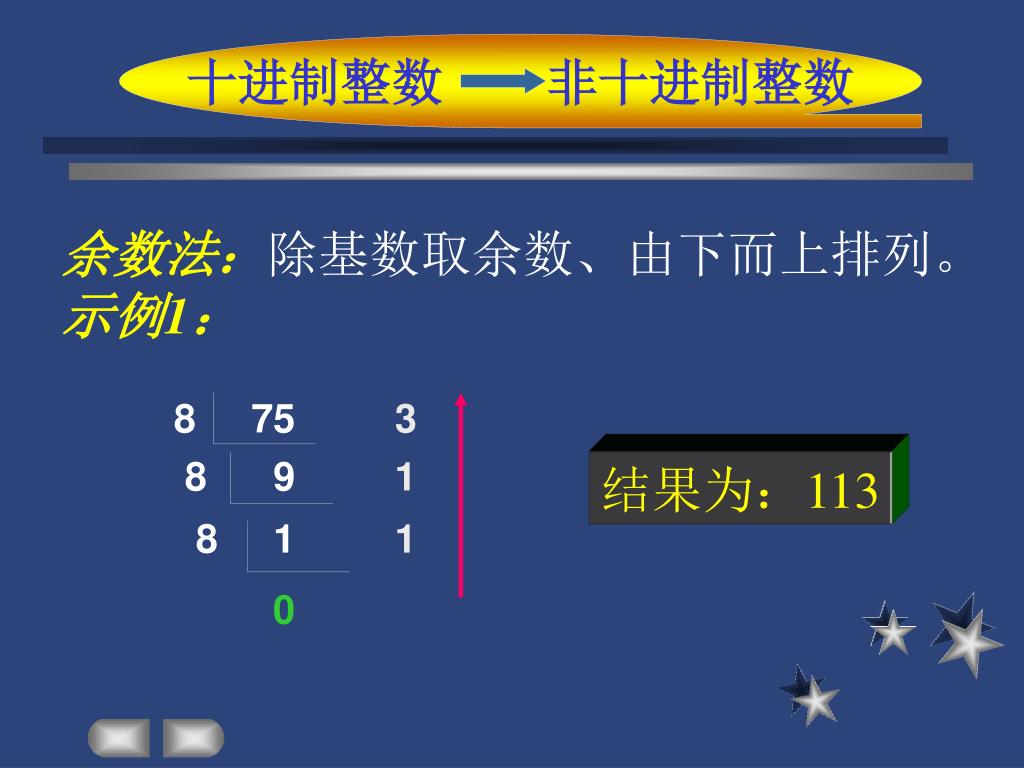

十进制整数 非十进制整数

8 75 3

8 9 1

8 1 1

0

余数法:除基数取余数、由下而上排列。

示例1:

结果为:113

slide23

十进制整数 非十进制整数

示例2:

2 75 1

2 37 1

2 18 0

2 9 1

2 4 0

2 2 0

2 1 1

0

结果为:1001011

slide24

十进制小数 非十进制小数

进位法:用十进制小数乘基数,当积为0或达到

所要求的精度时,将整数部分由上而下排列。

示例:

0.625

╳ 2

1.250 整数为1

╳ 2

0.50 整数为0

╳ 2

1.0整数为1 小数值为0

结果为:101

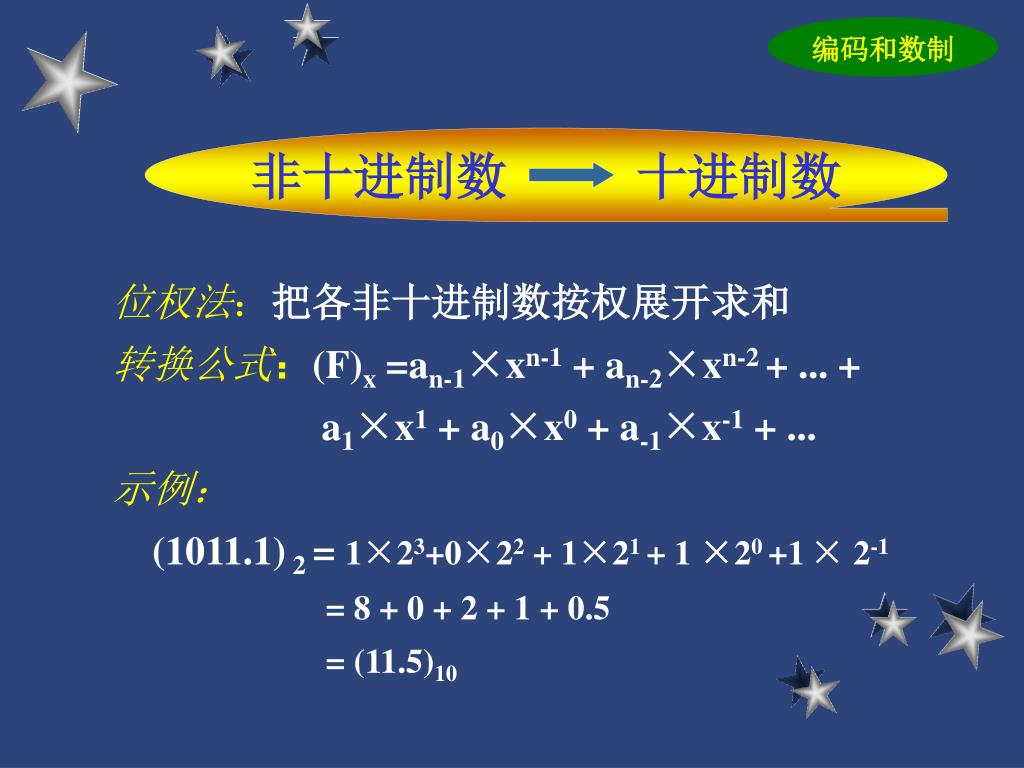

slide25

非十进制数 十进制数

编码和数制

位权法:把各非十进制数按权展开求和

转换公式:(F)x =an-1×xn-1 + an-2×xn-2 + ... +

a1×x1 + a0×x0 + a-1×x-1 + ...

示例:

(1011.1) 2 = 1×23+0×22 + 1×21 + 1 ×20 +1× 2-1

= 8 + 0 + 2 + 1 + 0.5

= (11.5)10

slide26

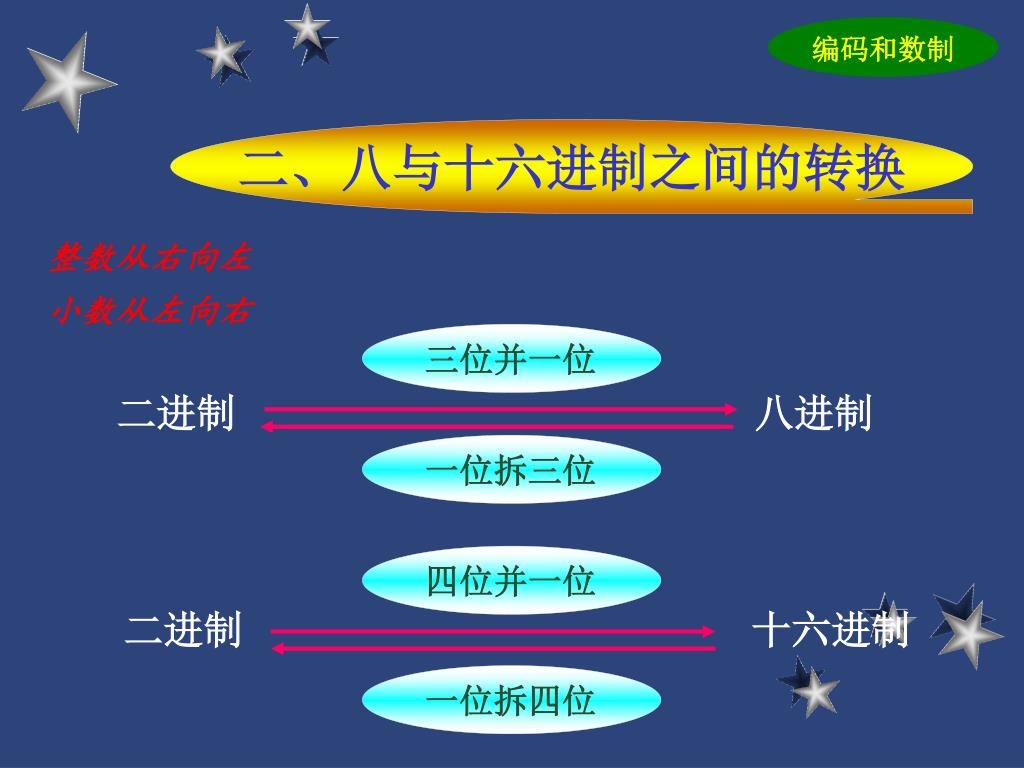

一位拆三位

一位拆四位

三位并一位

四位并一位

编码和数制

二、八与十六进制之间的转换

整数从右向左

小数从左向右

二进制 八进制

二进制 十六进制

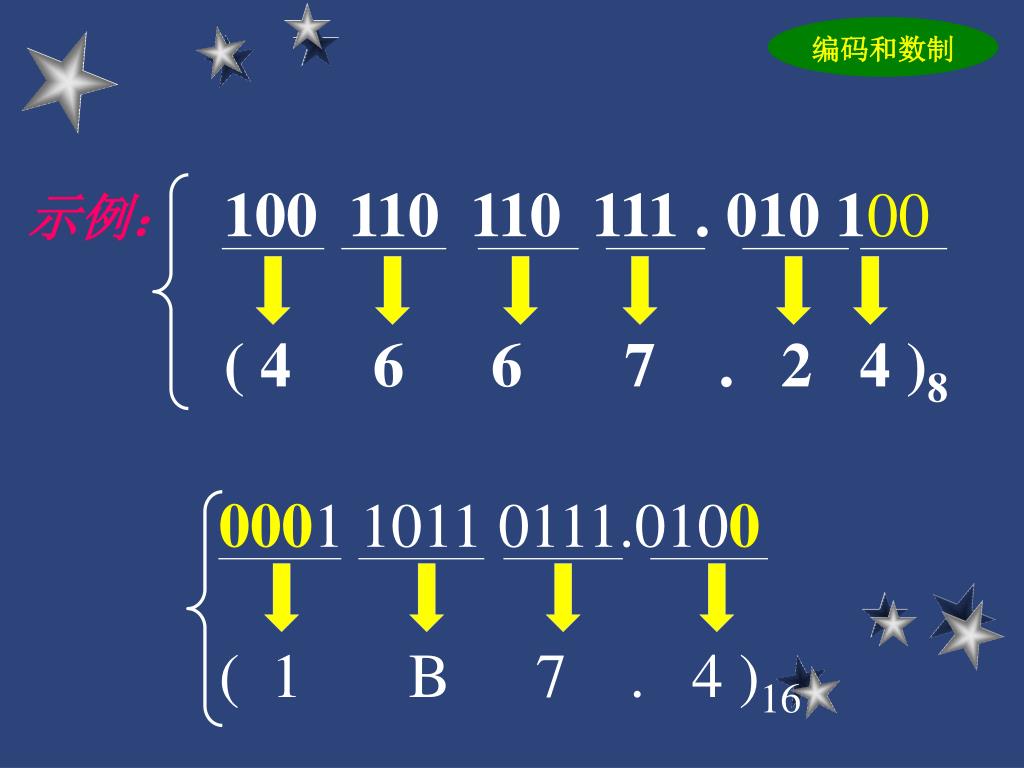

slide27

编码和数制

100 110 110 111 . 010 100( 4 6 6 7 . 2 4 )8

示例:

0001 1011 0111.0100( 1 B 7 . 4 )16

slide28

编码和数制

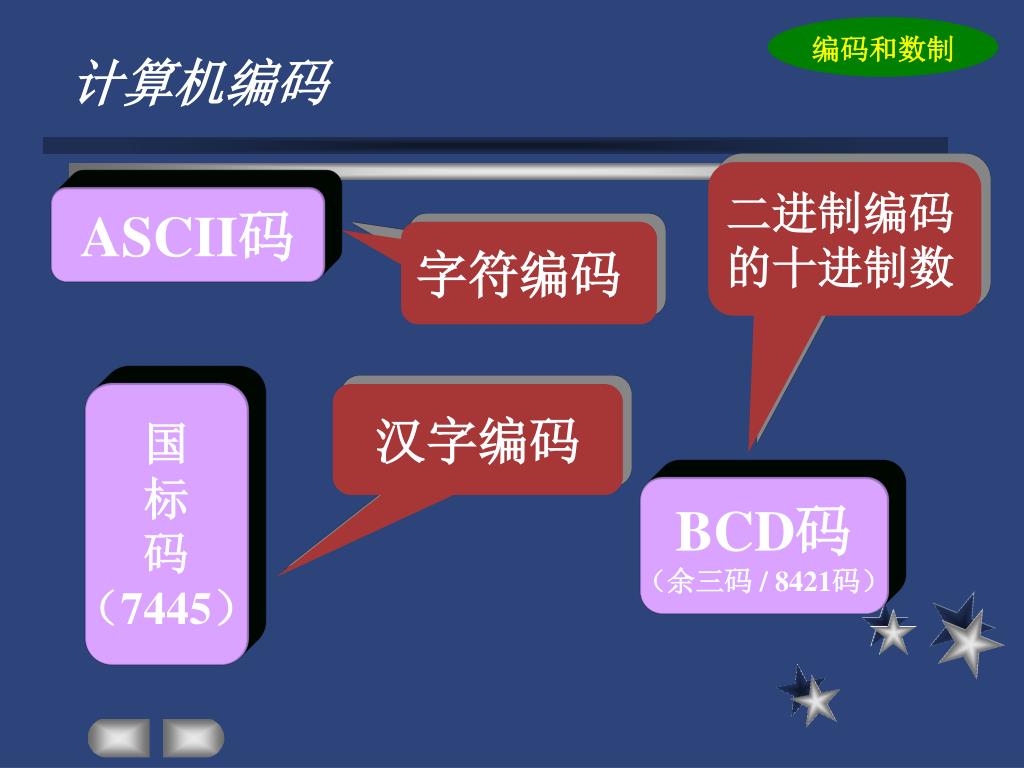

计算机编码

二进制编码

的十进制数

ASCII码

字符编码

(7445)

汉字编码

BCD码

(余三码 / 8421码)

slide29

即:+77 0 1001101

编码和数制

数据在计算机中的表示方式

/

+77

0

1

0

0

1

1

0

1

符号位

真值

机器数

slide30

原码

反码

0

1

1

0

0

1

0

补码

1

1

0

0

1

1

0

1

1

0

1

1

0

0

1

编码和数制

数据在计算机中的表示方式

-77

原码

1

反码

1

补码

slide31

0

1

0

0

0

0

0

0

1

0

0

0

0

0

1

1

编码和数制

数据在计算机中的表示方式

定点小数:

符号位

隐含小数位(+0.5)

定点整数:

符号位

隐含小数位(-3)

slide32

……

阶符 阶码 数符 尾数

阶码部分 尾数部分

编码和数制

数据在计算机中的表示方式

31 30 24 23 22 0

如:0.27E-2 → + 0.27 * 10-2

slide33

微型计算机系统

系统综述

  • 微型计算机的系统配置
  • 微型计算机工作基础
  • 微型计算机的性能指标
slide34

系统综述

微型计算机的系统配置

  • 系统配置是指对计算机系统参数的设置过程,通常是由厂家在
  • 出厂前配置好。系统参数作为BIOS的一部分通常存放在主板的
  • CMOS芯片中,每次开机加电时, BIOS都要自动检测计算机
  • 的主要部件,并将相应的参数提供给操作系统。
  • 启动BIOS设置程序SETUP不同的厂商规定进入BIOS设置

程序SETUP的方法不一样。通常按“Del”键进入SETUP。

  • 系统配置CMOS由机内的专用可充电电池供电。计算机工

作时,计算机的电源给电池充电,以保证在关机时CMOS中的

参数不丢失。当要增加、删除或更换某些设备时,也必须先

通过SETUP程序修改CMOS中的数据,并以此通知操作系统。

slide35

系统综述

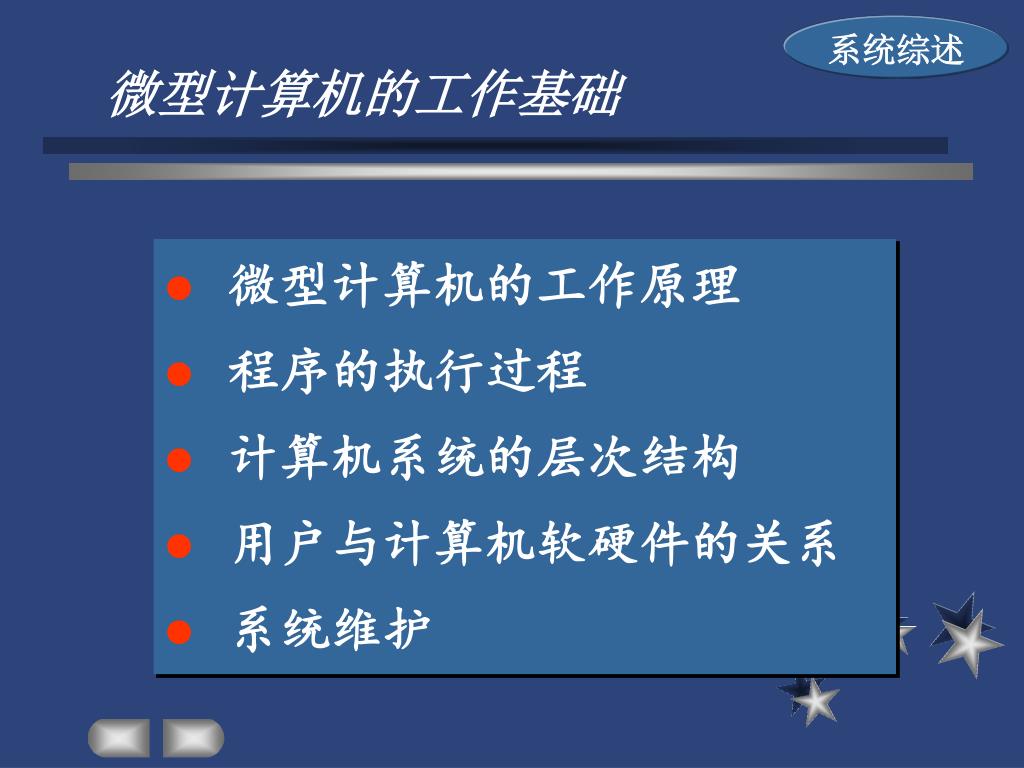

微型计算机的工作基础

  • 微型计算机的工作原理
  • 程序的执行过程
  • 计算机系统的层次结构
  • 用户与计算机软硬件的关系
  • 系统维护
slide36

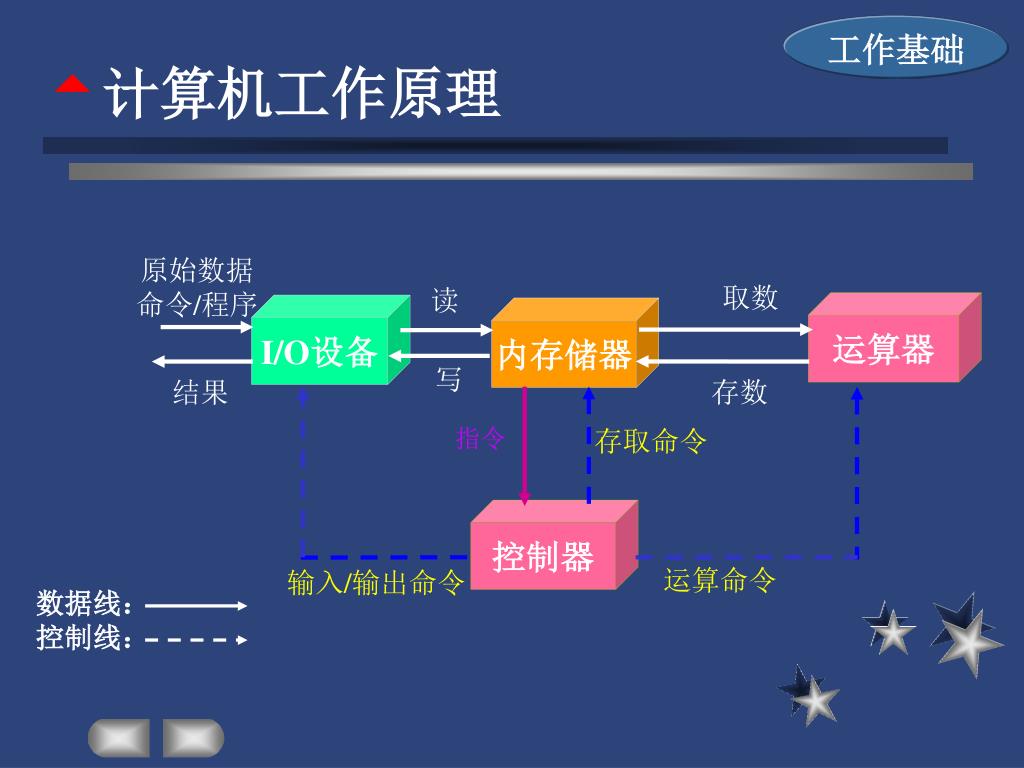

原始数据

命令/程序

取数

运算器

I/O设备

内存储器

存数

结果

指令

存取命令

控制器

运算命令

输入/输出命令

数据线:

控制线:

工作基础

  • 计算机工作原理

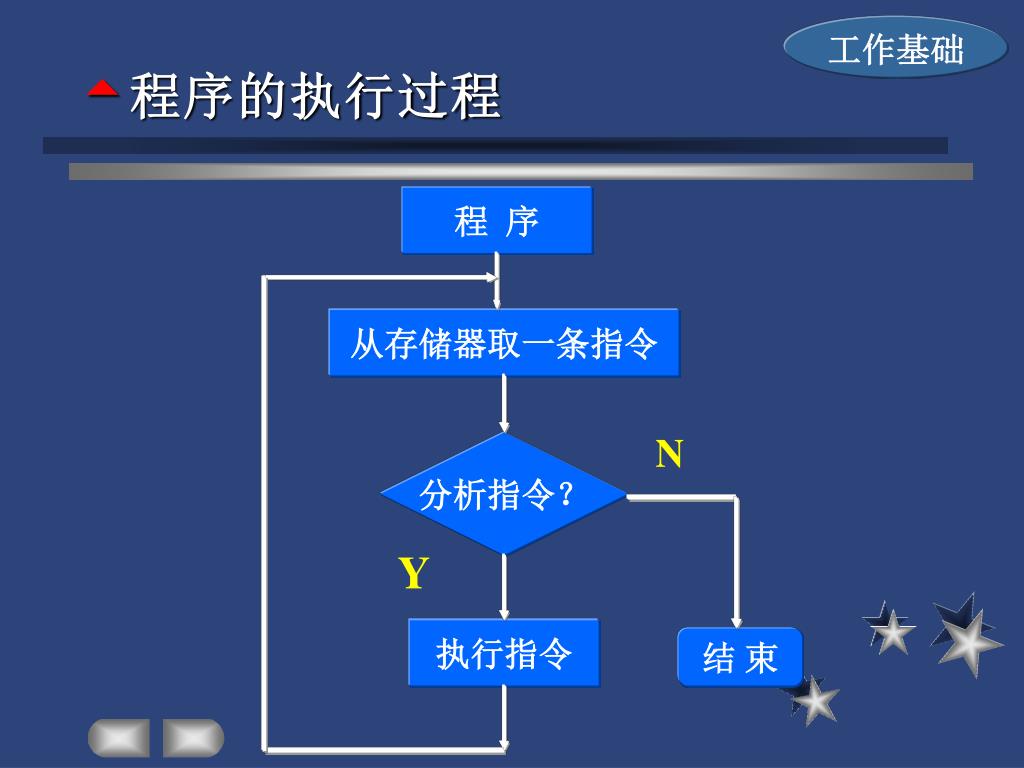

slide37

程 序

从存储器取一条指令

分析指令?

执行指令

结 束

工作基础

  • 程序的执行过程

N

Y

slide38

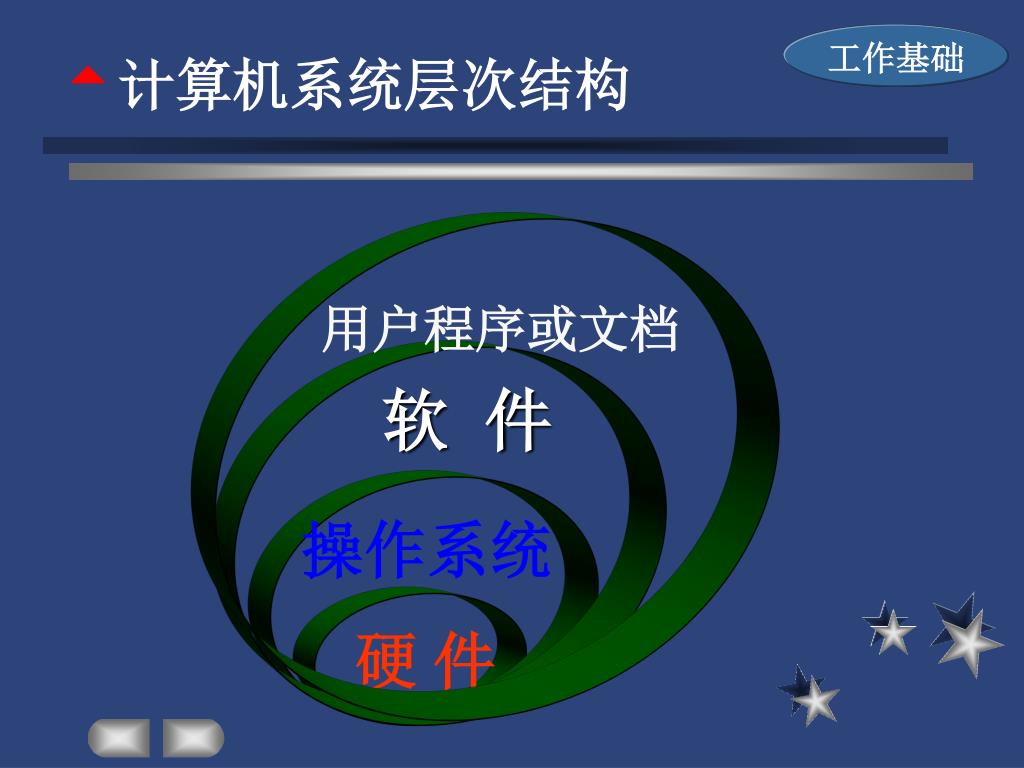

用户程序或文档

软 件

操作系统

工作基础

  • 计算机系统层次结构

硬 件

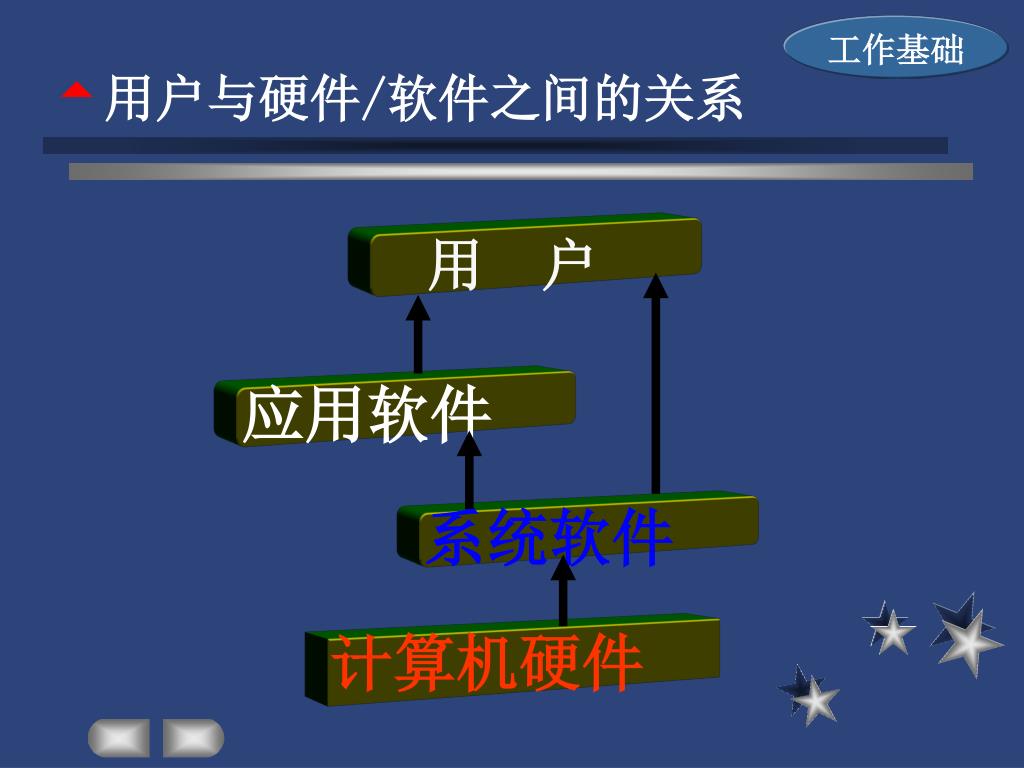

slide39

工作基础

  • 用户与硬件/软件之间的关系

用 户

应用软件

系统软件

计算机硬件

slide40

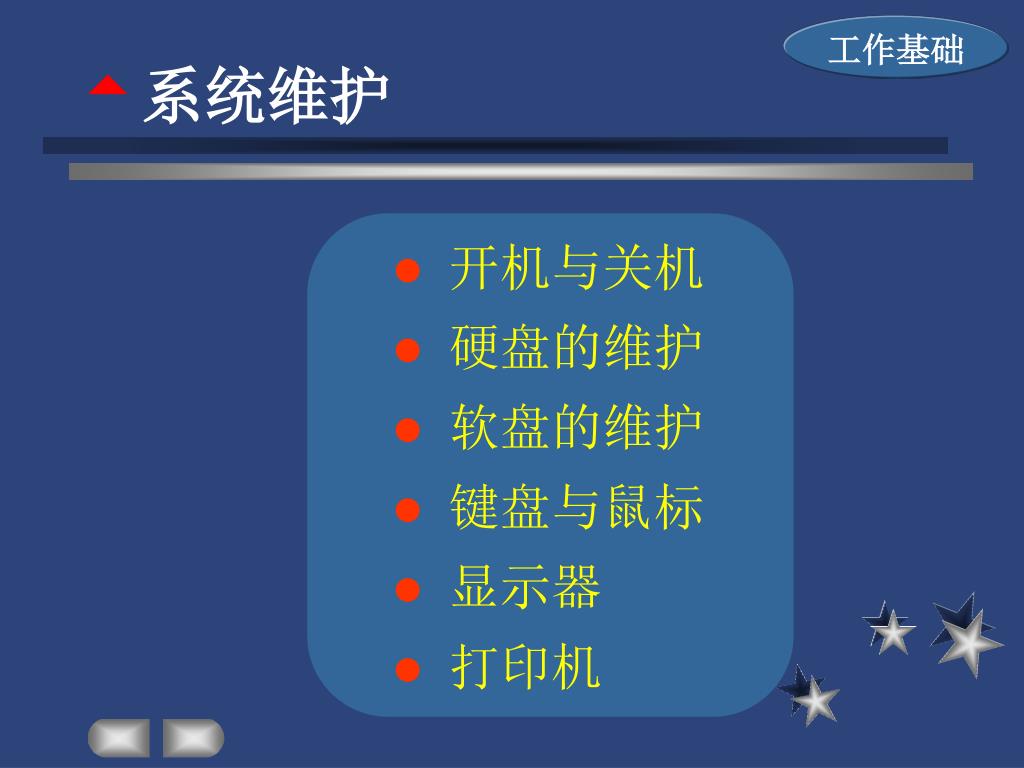

工作基础

  • 系统维护
  • 开机与关机
  • 硬盘的维护
  • 软盘的维护
  • 键盘与鼠标
  • 显示器
  • 打印机
slide41

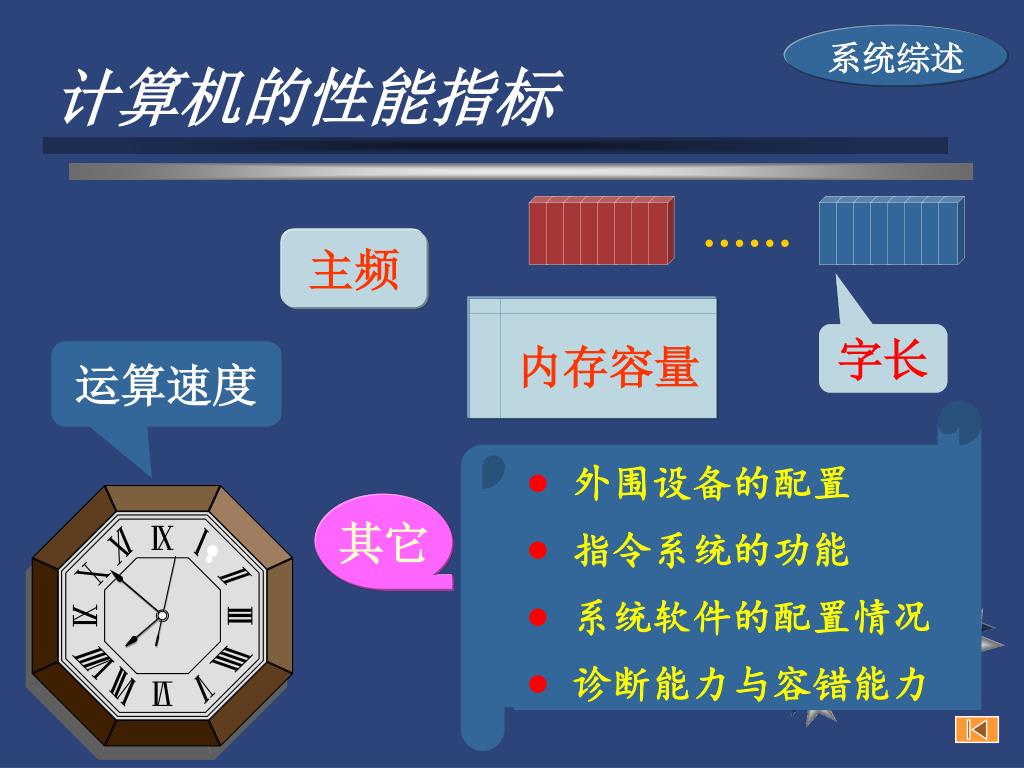

外围设备的配置

  • 指令系统的功能
  • 系统软件的配置情况
  • 诊断能力与容错能力

系统综述

计算机的性能指标

……

主频

内存容量

字长

运算速度

其它

slide42

习题二:P- 83

实验一:P- 95

思考题:为什么说操作系统是

系统软件的核心?
